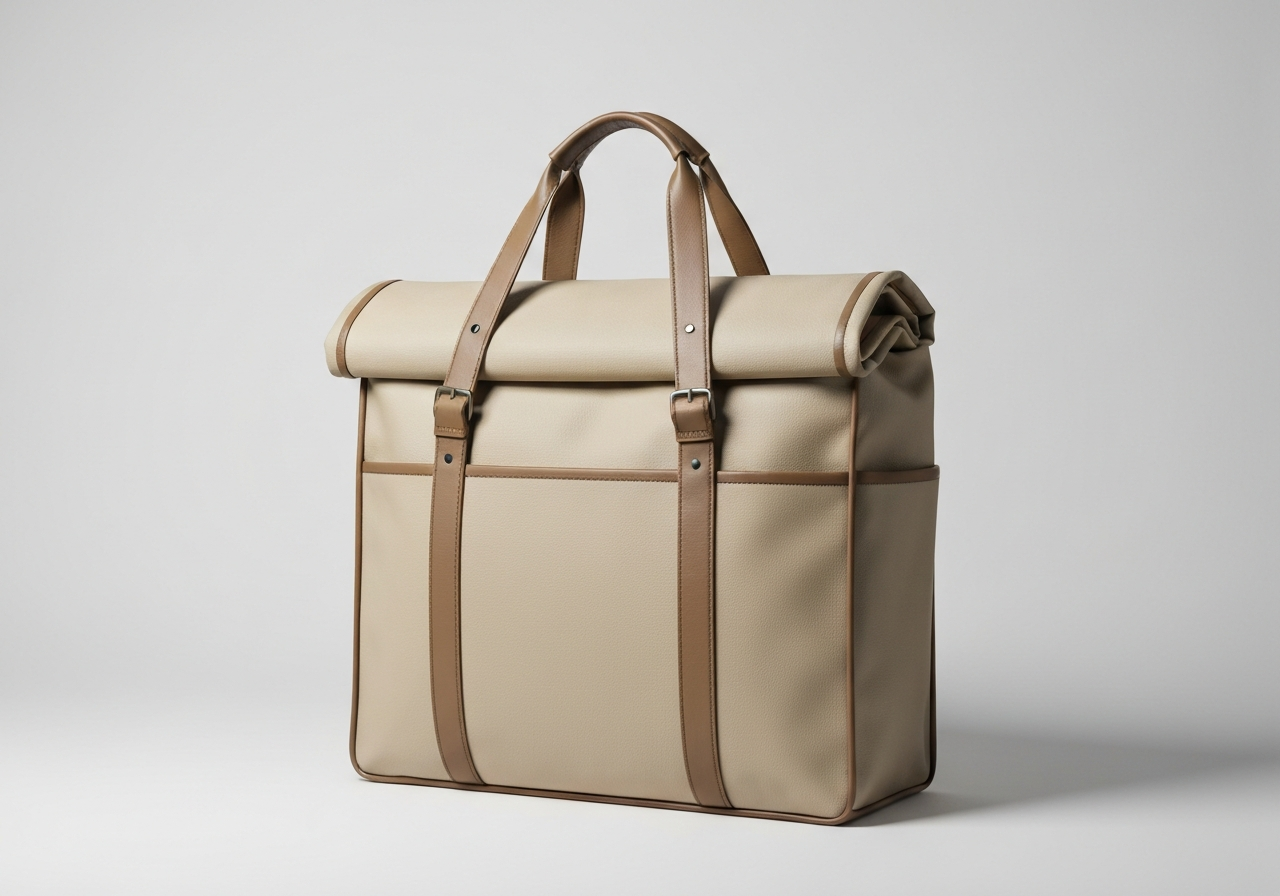

롤탑 백 (Roll-top Bag / Túi miệng cuộn / ロールトップバッグ)
¶ 개요 (Introduction)
롤탑 백(Roll-top Bag)은 가방의 상단 입구 부분을 여러 번 말아서(Rolling) 접은 뒤 버클, 스트랩, 또는 자석식 클로저로 고정하는 방식의 가방을 의미한다. 이 구조는 입구를 물리적으로 밀봉하여 외부의 수분, 먼지, 이물질 유입을 차단하는 방수 및 방진 기능을 수행하며, 내용물의 양에 따라 가방의 높이와 부피를 자유롭게 조절할 수 있는 가변적 메커니즘을 제공한다.
물리적 메커니즘 측면에서 롤탑 백은 '미로형 밀봉(Labyrinth Seal)' 원리를 응용한다. 원단을 3회 이상 말았을 때, 외부 액체가 내부로 침투하기 위해서는 중력을 거슬러 여러 겹의 원단 층을 통과해야 하므로 지퍼(Zipper)나 단순 플랩(Flap) 구조보다 월등한 수밀성을 확보할 수 있다. 특히 지퍼는 슬라이더 사이의 미세한 틈이나 이빨(Elements) 사이로 수분이 침투할 수 있고, 장기간 사용 시 이물질 끼임으로 인한 고장 가능성이 높으나, 롤탑 백은 기계적 가동 부품이 적어 극한의 아웃도어 환경에서 신뢰성이 매우 높다.
산업 현장에서 롤탑 백 방식의 선택 기준은 원단의 '유연성(Drape)'과 '복원력(Resilience)'이다. 너무 딱딱한 원단은 롤링 시 코팅층이 깨지는 '크래킹(Cracking)' 현상이 발생하며, 너무 얇은 원단은 형태 유지가 어려워 입구에 별도의 보강재(Stiffener) 삽입이 필수적이다. 한국, 베트남, 중국의 가방 제조 공장에서는 이를 '입구 말이' 공정이라 부르며, 방수 성능이 핵심인 드라이 백(Dry Bag) 생산 시에는 봉제보다 고주파 융착(HF Welding)을 우선 고려한다.
¶ 기술 사양 (Technical Specifications)
롤탑 백 제조 공정에서 적용되는 국제 표준 및 장비 사양은 다음과 같다. 본 사양은 산업용 헤비듀티(Heavy Duty) 제품군을 기준으로 한다.
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 스티치 표준 | ISO 4915 Class 301 (본봉 / Lockstitch) | 내구성 및 수밀성 확보용 기본 스티치 |
| 심(Seam) 표준 | ISO 4916 1.01.01 (Plain Seam) / 2.04.06 (Lapped Seam) | 제품 조립 및 보강 봉제 시 적용 |
| 주요 재봉기 1 | Juki LU-1508N (평베드 1바늘 총합송) | 몸판 및 대형 패널 봉제용 (Heavy Duty) |
| 주요 재봉기 2 | Juki LS-1342 (실린더베드 1바늘 총합송) | 입구 말이 및 곡선 구간 봉제용 (수직축 대형 가마) |
| 바늘 시스템 | DP×17 (135×17) / Size 19# ~ 23# | 원단 두께 및 실 번수에 따라 선택 (Schmetz/Groz-Beckert) |
| 스티치 밀도 | 6 ~ 10 SPI (Stitches Per Inch) | 2.5mm ~ 4.0mm 땀수 설정 (소재별 상이) |
| 사용 실 (Thread) | 바늘실: Nylon 20/3 (Bonded) / 밑실: Nylon 20/3 | 고장력 및 내마모성 본디드 나일론 실 사용 |
| 최대 봉제 속도 | 1,800 ~ 2,500 spm | 소재 두께 및 곡선 구간에 따라 가변 설정 |
| 적합 원단 | 500D~1000D Cordura, TPU/PVC Coated Fabric, Tarpaulin | 방수 코팅 원단 및 고강도 합성 섬유 |
| 심실링 테이프 | TPU/PVC/PU 기반 열압착 테이프 | 원단 코팅 종류와 일치시켜야 접착력 유지 |
¶ 적용 분야 및 소재별 특성
롤탑 백 구조는 단순한 가방 디자인을 넘어, 수밀성과 부피 가변성이 필요한 다양한 제조 영역에 적용된다.
¶ 3.1. 주요 적용 분야
- 아웃도어 및 스포츠:
- 전문 등산용 백팩: 정상 공격용 배낭(Summit Pack)의 메인 수납구. 지퍼 고장 위험이 없는 롤탑 백 방식 선호.
- 방수 드라이 백(Dry Bag): 계곡 트레킹이나 카약킹 시 소지품 보호용. 주로 고주파 융착과 병행.
- 캠핑용 대용량 더플백: 침낭이나 텐트 등 부피가 큰 장비의 압축 수납을 위해 롤탑 백 구조 채택.
- 모빌리티 액세서리:
- 자전거 패니어(Pannier): 뒷바퀴 측면에 장착되며, 노면에서 튀는 물과 진흙을 차단하기 위해 롤탑 백 방식이 표준으로 자리 잡음.
- 오토바이 사이드 백: 고속 주행 시 풍압에 의한 입구 벌어짐을 방지하기 위해 상단 보강재와 롤탑 백 구조 결합.
- 메신저 백: 우천 시 내용물 보호가 중요한 배달 및 퀵서비스용 가방.
- 의류 및 특수 부위:
- 기술적 아웃도어 재킷: 소매단(Cuff)의 벨크로 대신 롤업 구조를 적용하여 완전 방수를 꾀함.
- 군용 전술 배낭: 무전기 안테나나 하이드레이션 호스가 나오는 입구를 롤탑 백 방식으로 처리하여 기밀성 유지.
¶ 3.2. 업종별 SPI 및 실 설정 기준
- 스포츠웨어/경량 백팩: 70D~210D 나일론 사용. SPI 10~12로 촘촘하게 봉제하여 원단 밀림 방지. 실은 Nylon 40/3 또는 60/3 사용.
- 헤비듀티 아웃도어: 500D~1000D Cordura 사용. SPI 7~9 설정. 실은 Nylon 20/3 사용.
- 산업용 타포린 백: PVC 코팅 원단. SPI 6~8로 넓게 설정하여 원단 천공에 의한 찢어짐(Perforation Tear) 방지.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
현장에서 발생하는 롤탑 백 특유의 결함과 기술적 해결책은 다음과 같다.
-
증상: 롤링 부위 원단 터짐 (Fabric Cracking) - 원인: 반복적인 굴곡으로 인한 코팅층(TPU/PVC) 피로 파괴 또는 저온 환경에서의 경화. - 해결: 유연성이 높은 폴리에테르(Polyether)계 TPU 원단으로 교체하고, 롤링 반경을 확보하기 위해 입구 보강재의 너비를 조정함.
-
증상: 버클 및 웨빙 부착 부위 탈락 (Strap Detachment) - 원인: 롤탑 백 고정 시 발생하는 강력한 인장 하중을 견디지 못하는 봉제 강도 부족. - 해결: 내부에 PE판 또는 고밀도 웨빙 보강재를 삽입하고, 42바늘 이상의 강화 바택(Bartack) 처리를 수행함.
-
증상: 입구 말림 불균형 (Uneven Rolling/Twisting) - 원인: 좌우 봉제 시 상하 원단 이송량 차이(Feeding Differential)로 인한 비대칭 발생. - 해결: 상하송(Walking Foot) 재봉기의 압력을 최적화하고, 좌우 패널에 매칭 마크(Matching Mark)를 타공하여 정렬 상태를 상시 확인함.
-
증상: 봉제선 누수 (Seam Leakage) - 원인: 심실링 테이프의 열압착 온도 부족 또는 바늘 구멍(Needle Hole)의 과다 노출. - 해결: 심실링 온도를 5~10도 상향 조정하고, 바늘 사이즈를 한 단계 낮추어(Size 21# → 19#) 천공 크기를 최소화함.
-
증상: 땀뜀 및 실 끊어짐 (Stitch Skipping / Thread Breakage) - 원인: 두꺼운 코팅 원단과 웨빙이 겹치는 구간에서 바늘 휨(Needle Deflection) 발생. - 해결: 초경 바늘(Titanium Coated)을 사용하고, 바늘 가드(Needle Guard)와 루퍼의 타이밍을 재설정하여 간극을 0.05mm 이하로 유지함.
-
증상: 원단 밀림 현상 (Puckering) - 원인: 코팅 원단의 높은 마찰 계수로 인해 노루발이 원단을 원활하게 밀어주지 못함. - 해결: 테플론 노루발로 교체하고, 이송 톱니의 높이를 0.2mm 하향 조정함.
-
증상: 심실링 테이프 들뜸 (Tape Peeling) - 원인: 원단 표면의 발수 처리(DWR) 성분과 테이프 접착제의 상성 불일치. - 해결: 프라이머(Primer) 처리를 선행하거나, 발수력이 낮은 내면 코팅 원단을 선택함.
-
증상: 롤탑 백 입구 보강재 이탈 - 원인: 보강재(PE판)와 원단 사이의 접착 불량 또는 봉제선 누락. - 해결: 보강재 표면에 샌딩(Sanding) 처리를 하여 접착 면적을 넓히고, 보강재 끝단에서 3mm 안쪽으로 정확히 스티치를 배치함.
-
증상: 밑실 엉킴 (Bird Nesting) - 원인: 두꺼운 원단 통과 시 밑실 장력 급증 또는 보빈 케이스 회전 불량. - 해결: Towa 장력계로 밑실 장력을 재설정(250mN)하고, 보빈 케이스 내부에 실리콘 오일을 1방울 투여하여 회전 저항을 줄임.
-
증상: 스티치 라인 사선 현상 (Slanted Stitches)
- 원인: 총합송 재봉기의 이송 타이밍 불일치 또는 바늘 끝 모양(Point Type) 부적합.
- 해결: 합성피혁/코팅 원단용 'S' 또는 'LL' 포인트 바늘 대신 라운드(R) 포인트 바늘을 사용하여 섬유 조직을 밀어내며 봉제하도록 유도함.
¶ 품질 검사 기준 (QC Standards)
- 수밀성 테스트 (Waterproofness): 롤탑 백 입구를 3회 이상 말아 고정한 후, 내부 공기압 테스트(Air Leak Test) 또는 수중 침지 테스트 시 30초간 기포 발생이 없어야 함 (AQL 1.0). IPX6 등급 이상의 경우 고압 살수 테스트 병행.
- 롤링 대칭성 (Symmetry): 입구를 완전히 말았을 때 좌우 끝단의 높이 차이가 5mm 이내여야 하며, 버클의 체결 위치가 중앙에서 벗어나지 않아야 함.
- 인장 강도 (Tensile Strength): 상단 핸들 및 스트랩 연결 부위는 최소 50kgf 이상의 하중을 견뎌야 하며, 봉제선 터짐이 발생하지 않아야 함. (ASTM D5034 준용)
- 외관 검사: 코팅 원단 특유의 노루발 자국(Presser Foot Mark)이나 스크래치가 허용 범위(육안 식별 불가 수준) 이내여야 함.
- 내한성 테스트 (Cold Crack Test): 영하 20도 환경에서 24시간 방치 후 롤링 시 코팅층의 균열이 발생하지 않아야 함.
¶ 현장 전문 용어 (Glossary)
| 구분 | 용어 | 현장 활용 및 의미 |
|---|---|---|
| 한국어 | 입구 말이 | 롤탑 백 구조 자체를 일컫는 가장 흔한 현장 용어. |
| 한국어 | 마끼 (巻き) | 일본어 유래. '말다'라는 뜻으로 롤탑 백 마감 공정을 지칭함. |
| 베트남어 | Miệng cuộn | 롤탑 백 입구. 현장 지시서에서 'May miệng cuộn'으로 표현. |
| 중국어 | 卷口 (Juǎn kǒu) | 롤탑/권구. 가방 상단을 말아서 닫는 방식의 총칭. |
| 일본어 | 口巻き (Kuchi-maki) | 입구 말기. 가방이나 포대 입구를 말아서 마감하는 기술. |
| 공통 | 심실링 (Seam Sealing) | 봉제선 방수를 위해 테이프를 부착하는 필수 후공정. |
| 베트남어 | Dán keo | 심실링 작업을 일컫는 현장 용어 (풀칠/테이핑). |
¶ 은어 및 공장 실무 용어 (Factory Slang)
| 은어 (Korean Slang) | 로마자 표기 | 의미 및 유래 | 비고 |
|---|---|---|---|
| 미싱 | Mising | 재봉기(Sewing Machine) 자체를 지칭. | 일본어 '미신(ミシン)'에서 유래. |
| 오시 | Oshi | 누름 스티치(Topstitch). 롤탑 백 입구의 형태를 잡기 위해 겉에서 누르는 봉제. | 일본어 '오스(押す, 누르다)'에서 유래. |
| 시아게 | Shiage | 최종 마무리 및 검사 공정. 실밥 제거 및 형태 잡기 포함. | 일본어 '시아게(仕上げ, 마무리)'에서 유래. |
| 간도메 | Kandome | 바택(Bartack). 롤탑 백 버클 부착 부위의 보강 봉제. | 일본어 '칸도메(閂止め)'에서 유래. |
| 다마 | Tama | 파이핑(Piping). 롤탑 백 하단이나 옆선에 심지를 넣어 형태를 잡는 것. | 일본어 '타마(玉, 구슬/알)'에서 유래. |
| 헤리 | Heri | 원단 가장자리를 접어서 박는 '해리 치기' 공정. | 일본어 '헤리(縁, 가장자리)'에서 유래. |
| 나라시 | Narashi | 연단(Spreading). 재단 전 원단을 층층이 쌓는 작업. | 일본어 '나라스(均す, 고르게 하다)'에서 유래. |
| 하리 | Hari | 바늘(Needle). 주로 바늘 번수를 말할 때 "하리 몇 번?" 식으로 사용. | 일본어 '하리(針)'에서 유래. |
¶ 장비 세팅 및 유지보수 가이드
- 장력 설정 (Tension):
- 나일론 20/3 실 사용 시, Towa 텐션게이지 기준 밑실 장력을 250-300mN으로 설정.
- 윗실 장력은 밑실의 약 1.5~2배(450-600mN) 수준으로 설정하되, 롤탑 백 입구의 두꺼운 보강재 구간 통과 시 실이 끊어지지 않도록 보조 장력 조절기(Sub-tensioner)를 개방함.
- 노루발 선택:
- 코팅 원단의 마찰 저항을 줄이기 위해 테플론(Teflon) 코팅 노루발을 사용하거나, 원단 손상 방지를 위해 톱니 자국이 없는 평면 노루발(Smooth Foot) 사용 권장.
- 롤탑 백 입구의 단차(Step) 구간 봉제 시에는 좌우 높이가 다른 '단차 노루발(Compensating Foot)'을 사용하여 스티치 라인의 일관성을 유지함.
- 이송 톱니 조정:
- 롤탑 백 입구의 보강판(PE Board) 삽입 부위 봉제 시, 이송 톱니의 높이를 0.8mm~1.0mm로 낮추어 원단 뒷면의 손상을 방지함.
- 바늘 냉각 및 특수 바늘:
- 코팅 원단 봉제 시 발생하는 마찰열(최대 250도 이상)로 인해 실의 나일론 성분이 녹아 바늘 구멍을 막는 현상이 발생함. 이를 방지하기 위해 바늘 냉각 장치(Needle Cooler) 또는 실리콘 오일 공급 장치 설치 필수.
- 바늘은 Schmetz SERV 7 또는 Groz-Beckert MR 타입과 같이 스카프(Scarf) 부위가 특수 설계된 바늘을 사용하여 땀뜀(Stitch Skipping)을 원천 차단함.
¶ 공정 흐름도 (Process Flowchart)
¶ 국가별 실무 차이 (Regional Production Insights)
- 한국 (Korea):
- 주로 고부가가치 샘플 제작 및 소량 다품종 생산 위주.
- 숙련된 기술자가 Juki LU-1508N 등 수동 장비를 정밀하게 조작하여 롤탑 백의 곡선 부위 마감이 매우 정교함.
- '오시(Topstitch)'의 간격이 일정하며 실 끝처리가 깔끔한 것이 특징.
- 베트남 (Vietnam):
- 글로벌 아웃도어 브랜드(North Face, Patagonia 등)의 대량 생산 기지.
- 자동 바택기(Programmable Bartack)와 자동 템플릿 재봉기를 적극 활용하여 품질의 균일성을 확보함.
- 심실링 공정에서 자동 온도 조절 장치가 달린 기계를 사용하여 불량률이 낮음. 현장에서는 'Dán keo' 공정의 온도 관리를 가장 중요시함.
- 중국 (China):
- 원부자재 수급이 용이하여 저가형부터 고가형까지 스펙트럼이 넓음.
- 최근에는 고주파 융착(HF Welding) 설비를 대규모로 도입하여 봉제선 없는(Seamless) 롤탑 백 생산에 특화됨.
- 광저우(Guangzhou) 지역 공장들은 롤탑 백 전용 버클 및 부자재 개발 속도가 매우 빠름.
¶ 관련 항목
- 고주파 융착 (HF Welding): 실과 바늘을 사용하지 않고 고주파 열로 원단을 접합하여 완벽한 방수를 구현하는 기술. 롤탑 백의 사이드 심(Side Seam) 처리에 주로 사용됨.
- 사이드 리리스 버클 (Side Release Buckle): 롤탑 백 상단을 고정하는 데 사용되는 핵심 부자재로, 내충격성과 저온 내구성이 강한 아세탈(Acetal) 소재가 주로 쓰임. ITW Nexus나 Duraflex 브랜드가 표준임.
- 타포린 (Tarpaulin): 폴리에스터 직물에 PVC를 코팅한 소재로, 롤탑 백의 내구성과 방수성을 결정짓는 주재료. 0.5mm 이상의 두께가 주로 사용됨.
- TPU (Thermoplastic Polyurethane): 친환경적이며 저온 유연성이 뛰어난 고급 롤탑 백용 코팅 소재. PVC 대비 가볍고 롤링 시 크래킹 현상이 적음.
- 보강재 (Stiffener): 롤탑 백 입구에 삽입되는 PE(Polyethylene) 또는 PP(Polypropylene) 판재. 롤링 시 입구가 구겨지지 않고 일직선으로 말리도록 돕는 역할.
- SAM (Standard Allowed Minute): 롤탑 백 1개당 표준 공정 시간. 일반 백팩 대비 심실링 및 입구 말이 공정으로 인해 약 15~20% 높게 책정됨.
