안전스티치 (Safety Stitch / mũi an toàn / セーフティーステッチ)
¶ 개요 및 정의

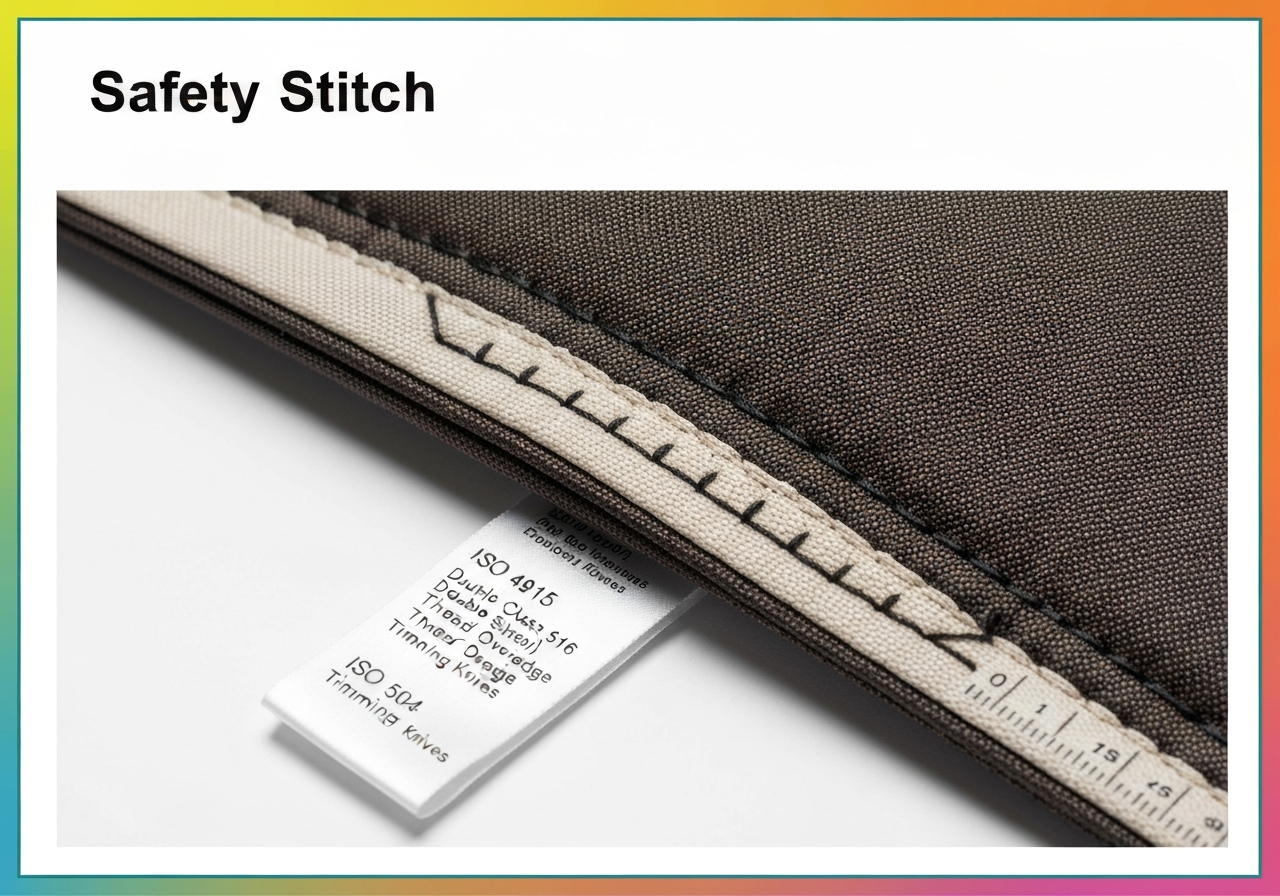

안전스티치(Safety Stitch)는 ISO 4915 표준에 따라 Class 516으로 분류되는 고성능 복합 스티치 방식이다. 이는 독립적인 이중 사슬뜨기(Double Chainstitch, ISO 401)와 3사식 오버에지 스티치(3-Thread Overedge, ISO 504)가 하나의 장비에서 동기화되어 동시에 형성되는 구조를 가진다.
봉제와 동시에 원단 가장자리를 상하 칼날(Trimming Knives)로 절단하여 시접을 정리하고, 오버록으로 올 풀림을 방지하며, 그 안쪽에 강력한 체인스티치를 박음질하여 솔기의 인장 강도를 극대화한다. 주로 신축성이 없는 직물(Woven)의 합봉 공정에 사용되며, 외부 충격으로 인해 외부 오버록 실이 터지더라도 내부의 독립된 체인스티치가 솔기를 유지해주기 때문에 '안전(Safety)'이라는 명칭이 붙었다. 현장에서는 4사식 '모조 안전스티치(Mock Safety Stitch, ISO 514)'와 엄격히 구분하여 5사식(5-Thread)으로 지칭한다.
¶ 기술적 작동 원리 및 구조

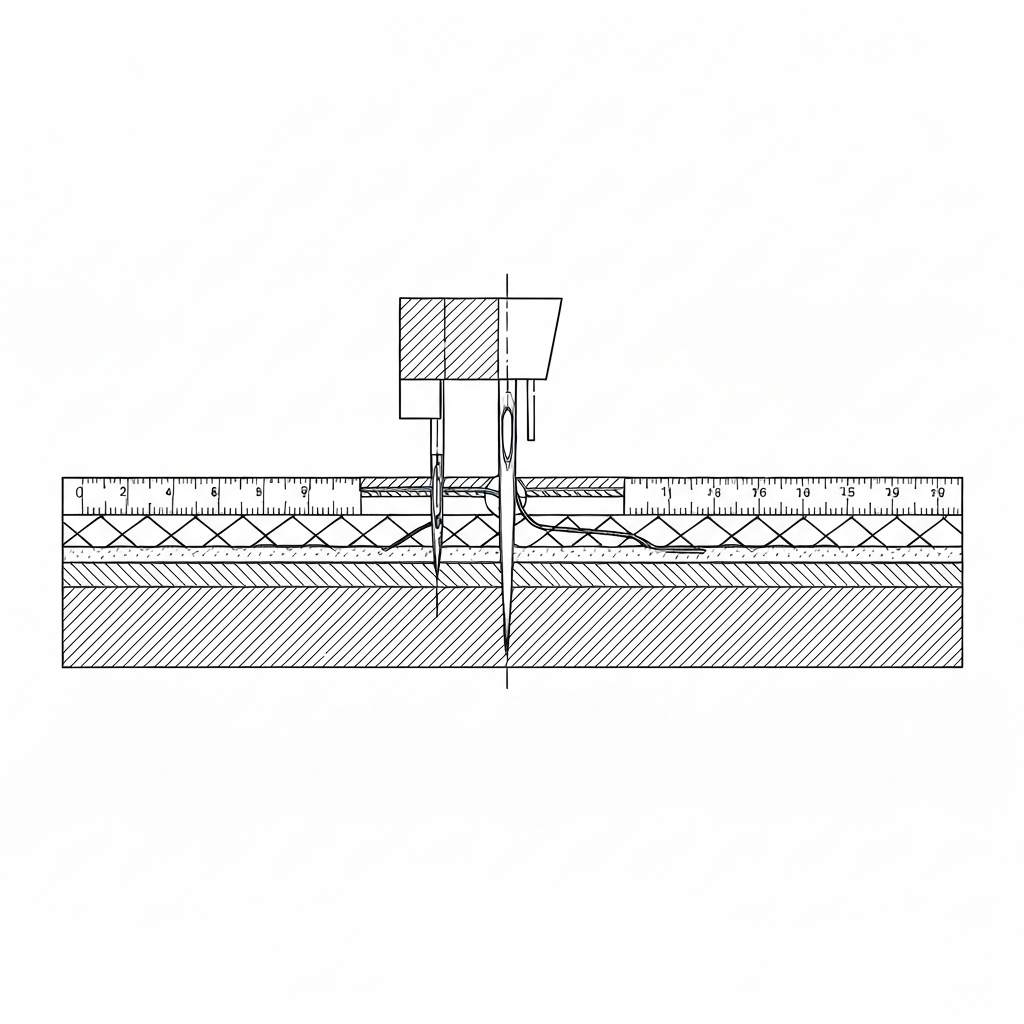

물리적으로 안전스티치는 두 개의 독립된 봉제 시스템이 하나의 메인 샤프트에 의해 동기화되어 작동한다. - 체인스티치부 (ISO 401): 왼쪽 바늘과 체인 루퍼(Chain Looper)가 결합하여 형성된다. 수직 방향의 강력한 인장 강도를 제공하며, 본봉(Lockstitch)과 달리 실의 고리가 서로 엮이는 구조여서 약간의 신축 대응력을 가지면서도 풀림 저항성이 높다. - 오버록부 (ISO 504): 오른쪽 바늘과 상/하 루퍼(Upper/Lower Looper)가 결합하여 형성된다. 원단 끝단을 감싸 안아 올 풀림을 방지하고 시접을 고정한다. - 동시 절단 시스템: 봉제선 우측에 위치한 상칼과 하칼이 가위처럼 맞물리며 불필요한 시접을 실시간으로 제거한다. 이는 제품의 내부 마감을 깔끔하게 유지하고 생산 속도를 비약적으로 높이는 핵심 요소다.
¶ 기술 사양표 (Technical Specifications)
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 스티치 분류 | ISO 4915 Class 516 (401 + 504 결합) | 5사식 정통 안전스티치 |
| 기계 유형 | 고속 5사식 안전스티치 재봉기 | 5-Thread Safety Stitch Machine |
| 주요 제조사 및 모델 | Juki MO-6816S, Pegasus EX5200, Siruba 757K, Brother MA4-V92 | 업계 표준 모델 |
| 바늘 시스템 | DC×27 (표준), B-27, MY1014 (일부 모델) | 원단 두께에 따라 #11~#19 선택 |
| 실 구성 | 바늘실 2개 + 루퍼실 3개 (총 5합) | 체인용(1바늘/1루퍼), 오버록용(1바늘/2루퍼) |
| 표준 SPI | 8 ~ 14 SPI (땀 길이 1.8mm ~ 3.2mm) | 작업복/데님은 8~10, 셔츠는 12~14 |
| 최대 봉제 속도 | 6,500 ~ 8,500 spm | 현장 권장 속도는 6,000 spm 내외 |
| 게이지 폭 | 3mm, 5mm (바늘 간 간격) | 전체 오버록 폭은 보통 8mm~10mm |
| 실 장력 (Towa 기준) | 바늘실: 50-70g / 루퍼실: 10-20g | 원단 및 실 종류에 따라 미세 조정 필요 |
| 급유 방식 | 완전 자동 강제 급유 (Fully Automatic) | 오일 펌프 및 필터 내장형 |
| 차동 이송비 | 1:0.7 ~ 1:2.0 | 원단 수축/늘어남 제어 범위 |
¶ 바늘 및 실 조합 가이드 (소재별)
| 소재 구분 | 바늘 번수 (Nm/Size) | 권장 실 (Ticket No.) | 주요 용도 |
|---|---|---|---|
| 극박물 (Extra Light) | Nm 65 (#9) ~ Nm 75 (#11) | 80/3 ~ 120/3 Spun/Core | 실크, 시폰, 얇은 라이닝 |
| 박물 (Light Weight) | Nm 75 (#11) ~ Nm 90 (#14) | 60/3 ~ 80/3 Spun/Core | 드레스 셔츠, 블라우스, 포플린 |
| 중물 (Medium Weight) | Nm 90 (#14) ~ Nm 110 (#18) | 40/3 ~ 50/3 Spun/Core | 치노 팬츠, 일반 자켓, 캔버스 |
| 후물 (Heavy Weight) | Nm 110 (#18) ~ Nm 130 (#21) | 20/3 ~ 30/3 Core/Filament | 데님(12oz 이상), 작업복, 가방 |
¶ 적용 분야 및 산업별 특성
- 데님 및 작업복 (Heavy Duty): 청바지의 인심(Inseam), 아웃심(Outseam), 작업복의 옆솔기 등 높은 인장 강도와 내구성이 필요한 부위. 특히 14oz 이상의 고중량 데님에서는 #19 이상의 바늘과 고강력 코아사를 사용하여 안전스티치를 적용한다.
- 셔츠 및 블라우스 (Woven Apparel): 드레스 셔츠의 옆솔기 및 소매 연결. 시접을 쌈솔(Felled Seam) 처리하지 않을 때 가장 효율적인 합봉 방법이다. 얇은 원단의 경우 SPI 14 이상으로 촘촘하게 설정하여 세탁 후 솔기 벌어짐을 방지한다.
- 가방 및 캔버스 제품: 에코백의 옆면, 백팩 내부 안감의 합봉. 특히 하중이 집중되는 부위의 내부 보강 봉제 시 안전스티치로 1차 합봉 후 본봉으로 2차 보강하는 방식을 취한다.
- 가정용 직물: 매트리스 커버, 베개 커버, 커튼의 측면 마감. 세탁 빈도가 높은 제품 특성상 오버록만으로는 부족한 내구성을 체인스티치가 보완한다.
- 자동차 내장재: 카시트 커버의 내부 보이지 않는 솔기 연결. 시트 조립 시 발생하는 강한 인장력을 견뎌야 하므로 필수적으로 사용된다.
- 아웃도어 용품: 텐트 수납 가방, 경량 체어 스킨. 자외선 노출에 대비하여 UV 차단 기능이 있는 필라멘트사를 사용하여 안전스티치 공정을 진행한다.
¶ 주요 결함, 원인 및 해결 방안 (Troubleshooting)
- 메오토시 (Skip Stitch - 땀뜀) - 원인: 바늘과 루퍼(특히 체인 루퍼)의 타이밍 불일치, 바늘 휨, 바늘대 높이 부적절. - 해결: 바늘을 신품으로 교체하고, 루퍼와의 간극(Clearance)을 0.05mm~0.1mm로 재설정. 바늘 가드(Needle Guard)의 위치를 점검하여 바늘이 루퍼 쪽으로 적절히 밀착되도록 조정.
- 퍼커링 (Puckering - 원단 우글거림) - 원인: 실 장력이 너무 강하거나, 차동 이송(Differential Feed) 설정이 원단 특성과 맞지 않음. - 해결: 실 장력을 최소화하고, 차동 피드 레버를 조정(얇은 원단은 역차동 0.8 이하, 신축 원단은 정차동 1.2 이상)하여 원단 공급량을 최적화.
- 원단 씹힘 및 절단 불량 (Ragged Edge) - 원인: 상/하 칼날(Knife)의 마모, 칼날 압력 부족, 또는 칼날 설치 높이 부적절. - 해결: 칼날을 연마하거나 교체. 하칼의 높이가 침판(Needle Plate)과 수평을 이루는지 확인하고, 상칼이 하칼을 적절한 압력으로 누르도록 스프링 조정.
- 체인 이탈 (Chain-off Failure) - 원인: 공정 끝단에서 실 고리가 형성되지 않음. 루퍼 실 가이드 경로 오류 또는 장력 불균형. - 해결: 실 끼우기 경로(Threading)를 재확인하고, 루퍼 실 장력을 부드럽게 조정하여 체인이 유연하게 형성되도록 함.
- 바늘 파손 (Needle Breakage) - 원인: 두꺼운 시접(교차 부위) 통과 시 속도 과다, 바늘 번수 미달, 바늘과 루퍼의 물리적 충돌. - 해결: 원단 두께에 맞는 바늘로 교체하고, 두꺼운 부위 통과 시 속도를 줄이거나 바늘 냉각 장치(Needle Cooler)를 가동하여 열 변형 방지.
- 심 그린 (Seam Grin - 솔기 벌어짐) - 원인: 체인스티치 바늘실 장력이 너무 느슨하여 외부에서 보았을 때 실이 보이는 현상. - 해결: 401 스티치 라인의 바늘실 장력을 높여 솔기를 단단히 고정.
¶ 품질 검사 기준 (Quality Control Standards)
- 스티치 정렬: 체인스티치 라인이 오버록 에지와 완벽한 평행을 유지해야 하며, 게이지 폭(3mm 또는 5mm)이 일정해야 함.
- 강도 테스트 (ASTM D1683 준용): 솔기를 양손으로 잡고 강하게 벌렸을 때, 실이 터지거나 원단 사이로 실이 과도하게 노출되지 않아야 함.
- 절단면 청결도: 원단 가장자리에 보풀이나 톱니 모양의 뜯김이 없어야 하며, 칼날에 의한 원단 본체 손상(데미지)이 없어야 함.
- 유연성: 봉제 부위가 너무 딱딱하여 원단의 드레이프성을 방해하지 않아야 함 (특히 얇은 셔츠류).
- 잔사 길이: 공정 시작과 끝의 체인(Chain-off) 길이가 10mm~15mm로 일정하게 관리되어야 함. 너무 짧으면 풀릴 위험이 있고, 너무 길면 후공정에서 불필요한 트리밍 비용이 발생함.
¶ 현장 은어 및 국가별 명칭
| 언어 | 용어 | 현장 은어 및 비고 |
|---|---|---|
| 한국어 (KR) | 안전스티치 | 인타 (인터록의 줄임말), 니혼오바 (2바늘 오버록), 5사 |
| 베트남어 (VN) | mũi an toàn | Vắt sổ 5 chỉ (5선 오버록), Máy 5 chỉ, Inter |
| 중국어 (CN) | 五线包缝 (Wǔ xiàn bāo fèng) | 五线 (Wǔ xiàn), 嵌线 (Qiàn xiàn) |
| 일본어 (JP) | セーフティーステッチ | インターロック (인터록), 安全縫い |
| 영어 (EN) | Safety Stitch | 5-Thread Overlock, True Safety Stitch |
주의: 한국 현장에서 '인터록'은 대개 이 안전스티치를 의미하지만, ISO 표준상 인터록은 삼봉(Coverstitch) 계열인 Class 600을 의미하므로 기술 문서 작성 시 '5사식 안전스티치'로 명기하는 것이 정확함.
¶ 장비 세팅 및 유지보수 가이드
- 차동 이송비(Differential Feed Ratio) 설정:
- 일반 직물: 1:1.0 ~ 1:1.2
- 얇은 직물(우는 현상 방지): 1:0.6 ~ 1:0.9 (역차동)
- 신축성 우븐: 1:1.5 ~ 1:2.0 (정차동)
- 칼날 위치 조정: 오버록 폭(Overedge Width)에 맞춰 하칼의 위치를 먼저 고정하고 상칼이 부드럽게 맞물리도록 세팅한다. 칼날의 높이는 침판보다 약 0.5mm 낮게 설정하는 것이 표준이다.
- 루퍼 타이밍 (Timing):
- 체인 루퍼: 바늘이 최하점에서 상승하여 2.5mm~3mm 지점에 왔을 때 루퍼 끝이 바늘 중심에 도달해야 함. 이때 바늘과 루퍼 사이의 간극은 0.05mm 이하로 세팅한다.
- 오버록 루퍼: 상/하 루퍼가 교차할 때 간섭이 없어야 하며, 바늘과의 간극은 0.05mm를 유지한다. 상루퍼가 최좌단에 도달했을 때 하루퍼 실을 낚아채는 타이밍이 핵심이다.
- 급유 관리: 고속 회전 장비이므로 자동 급유 시스템의 오일 창(Oil Gauge)을 매일 확인한다. 오일 색상이 갈색으로 변하거나 불순물이 보이면 즉시 교체해야 한다 (통상 6개월 또는 2,000시간 가동 기준). 권장 오일은 ISO VG18 등급의 고속 재봉기 전용유다.
¶ 공정 흐름도 (Mermaid Diagram)
graph TD
A[원단 투입 및 가이드] --> B[상하 칼날에 의한 시접 절단]
B --> C{바늘 하강 및 관통}
C --> D[좌측 바늘: 401 체인스티치 형성]
C --> E[우측 바늘: 504 오버록 스티치 형성]
D --> F[체인 루퍼와 바늘실 교차]
E --> G[상/하 루퍼와 바늘실 결합]
F --> H[복합 516 스티치 구조 완성]
G --> H
H --> I[이송 톱니에 의한 원단 배출]
I --> J[체인오프 형성 및 품질 검사]
J --> K[후공정 이동]
¶ 국가별 생산 관리 실무 차이 (KR / VN / CN)
- 한국 (KR): 주로 샘플실이나 고부가가치 소량 다품종 라인에서 운용된다. 숙련공들이 '감'에 의존하여 장력을 조절하는 경향이 있으나, 최근에는 표준 작업 지시서(SOP)에 따른 수치 관리가 강화되고 있다. '인타'라는 용어가 작업지시서에도 혼용되는 경우가 많아 주의가 필요하다.
- 베트남 (VN): 대규모 외투 기업(한국, 대만계) 공장이 주류를 이루며 ISO 표준을 엄격히 따른다. 라인 밸런싱(Line Balancing) 시 안전스티치 공정은 병목(Bottleneck) 구간이 되기 쉬우므로, 자동 사절 장치와 흡입식 잔사 제거 장치가 부착된 최신 고속 모델을 선호한다.
- 중국 (CN): 로컬 브랜드 재봉기(Jack, Hikari 등)의 점유율이 매우 높다. 대량 생산 시 속도(spm)를 극한으로 높여 운용하는 경향이 있어, 바늘 열화 방지를 위한 실리콘 오일 냉각 장치(Needle Cooler) 사용이 필수적이다.
¶ 실 소요량 계산 (Thread Consumption)
안전스티치는 5개의 실을 사용하므로 실 소요량 계산이 원가 관리에 매우 중요하다. 일반적으로 봉제 길이 1미터당 다음과 같은 배율을 적용한다: - 바늘실 1 (체인용): 봉제 길이의 약 5.5배 - 바늘실 2 (오버록용): 봉제 길이의 약 4.5배 - 체인 루퍼실: 봉제 길이의 약 5.5배 - 상 루퍼실: 봉제 길이의 약 13.5배 - 하 루퍼실: 봉제 길이의 약 11.0배 - 합계: 봉제 길이 1m당 약 40m의 실이 소요된다. 이는 본봉(약 2.8m) 대비 약 14배 이상의 실을 소비하는 것이므로, 대량 생산 시 실 발주량 계산에 반드시 반영되어야 한다.
¶ 실전 트러블슈팅: 시니어 기술자의 조언
- 원단 아래쪽에 실 고리가 크게 생기는 경우: 십중팔구 바늘실 장력 조절기(Tension Post) 사이에 먼지나 실 찌꺼기가 끼어 장력이 제대로 전달되지 않는 경우다. 에어건으로 청소 후 재확인하라.
- 특정 구간(시접 겹침부)에서만 땀이 튀는 경우: 바늘 가드(Needle Guard)가 바늘을 루퍼 쪽으로 적절히 밀어주고 있는지 확인하라. 두꺼운 부위에서 바늘이 뒤로 밀리면 루퍼가 실을 낚아채지 못한다.
- 실이 자꾸 끊어지는 경우: 실의 경로(Threading) 중 가이드 구멍에 날카로운 흠집(Burr)이 생겼는지 확인하라. 특히 고속 봉제 시 열에 의해 실이 녹는 경우라면 바늘 냉각 오일을 보충하거나 바늘 번수를 한 단계 높여야 한다.
- 오버록 폭이 일정하지 않은 경우: 하칼을 고정하는 나사가 진동에 의해 풀렸는지 점검하라. 하칼이 흔들리면 절단 폭이 변하며 스티치 품질이 급격히 저하된다.
¶ 관련 항목
- 오버록 (Overlock / ISO 504): 3사식으로 가장자리 마감만 수행하는 방식.
- 모조 안전스티치 (Mock Safety Stitch / ISO 514): 4사식으로 체인스티치 없이 오버록 내부에 보강실을 넣은 방식.
- 이중사슬뜨기 (Double Chainstitch / ISO 401): 본봉보다 신축성이 좋고 강한 직선 봉제 방식.
- 차동 이송 (Differential Feed): 원단의 수축과 늘어남을 제어하는 핵심 메커니즘.
- 게이지 세트 (Gauge Set): 특정 스티치 폭을 구현하기 위한 바늘 고정구, 침판, 톱니, 노루발의 조합.
