¶ 개요
재봉바늘은 산업용 재봉기에서 원단을 관통하여 윗실(Needle Thread)을 하부 메커니즘(가마 또는 루퍼)으로 전달하는 핵심 정밀 부품이다. 바늘이 하사점(Bottom Dead Center)을 지나 상승할 때, 바늘 홈(Scarf) 부위에 형성되는 실의 고리(Loop)를 가마의 끝(Hook Point)이나 루퍼가 낚아챔으로써 스티치가 형성된다. ISO 4915 규격에 따른 Class 100(단사 체인)부터 Class 600(편평 봉제)까지 거의 모든 기계적 봉제 공정의 필수 요소이며, 원단의 종류, 실의 굵기, 봉제 속도에 따라 바늘의 시스템(System), 굵기(Size), 끝 모양(Point), 코팅 상태를 정밀하게 선택해야 품질 사고를 예방할 수 있다.
물리적 메커니즘 관점에서 재봉바늘은 단순한 관통 도구를 넘어, 고속 왕복 운동(최대 8,500 spm) 시 발생하는 마찰열을 견디고 실의 장력을 안정적으로 유지하는 '동적 가이드' 역할을 수행한다. 바늘이 원단을 통과할 때 발생하는 저항력은 원단의 밀도와 바늘의 단면적에 비례하며, 이때 발생하는 열은 순간적으로 250°C~300°C에 달해 합성섬유 실을 녹이거나 원단에 핀홀(Pinhole)을 남길 수 있다. 최근 초음파 융착(Ultrasonic Welding)이나 무봉제 접착(Bonding) 기술이 확산되고 있으나, 재봉바늘을 이용한 전통적 봉제 방식은 여전히 압도적인 인장 강도와 생산 유연성을 제공한다. 특히 가죽이나 후물(Heavy-duty) 소재의 경우, 바늘의 물리적 관통 없이는 구조적 결합이 불가능하기 때문에 산업 현장에서 재봉바늘의 선택과 관리는 생산 효율 및 불량률(Defect Rate) 제어의 핵심 지표로 관리된다.
¶ 기술 사양표
| 항목 | 세부 사양 및 값 |
|---|---|
| 스티치 분류 (ISO 4915) | Class 100(단사 체인), 300(본봉), 400(복사 체인), 500(오버록), 600(편평봉제) |
| 주요 기계 유형 | 본봉(Lockstitch), 오버록(Overlock), 삼봉(Coverstitch), 바텍(Bartack), 단추달이, 피드오프더암 |
| 대표 장비 모델 | Juki DDL-9000C, Brother S-7300A, Siruba 700K, Pegasus EX5200, Yamato VG 시리즈 |
| 바늘 시스템 (System) | DB×1 (본봉), DP×5 (중량물), DC×27 (오버록), UY128GAS (삼봉), TQ×1 (단추), TV×7 (피드오프더암) |
| 바늘 굵기 (Nm/Singer) | Nm 60(#8) ~ Nm 160(#23) - 원단 중량 및 실의 Tex에 따라 선택 |
| 일반 SPI 범위 | 8 ~ 22 SPI (Stitches Per Inch) - 원단 및 공정에 따라 상이 |
| 최대 봉제 속도 | 5,000 ~ 8,500 spm (Stitches Per Minute) - 기종 및 바늘 내열성에 따라 결정 |
| 표면 처리 (Coating) | 크롬(Standard), 티타늄(Nitride), 세라믹, 테플론(열 발생 억제용), DLC(Diamond-like Carbon) |
| 주요 제조사 | Organ (일본), Schmetz (독일), Groz-Beckert (독일), Orange (한국) |

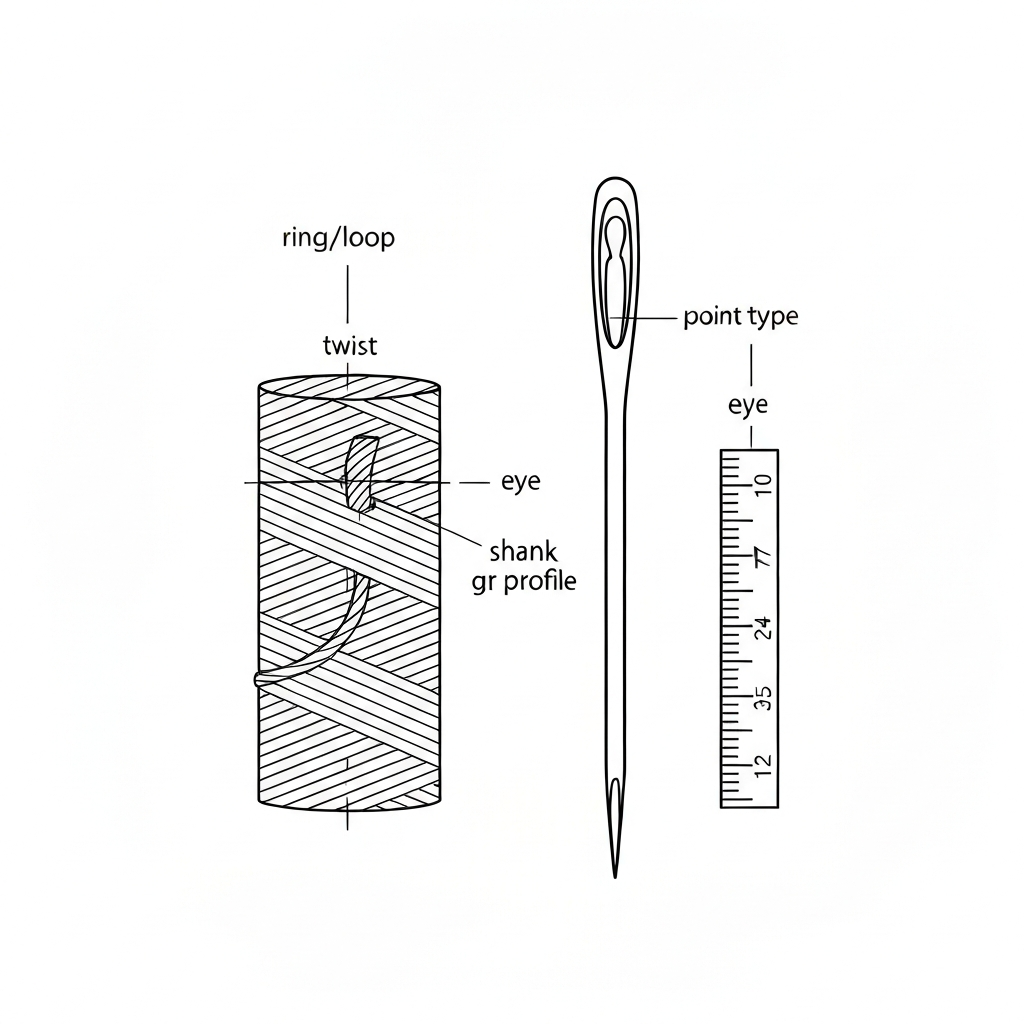

¶ 바늘의 구조 (Anatomy)
- 생크 (Shank): 재봉기의 바늘대(Needle Bar)에 고정되는 윗부분. 본봉용(DB)은 원형이며, 가정용은 한쪽이 평평함. 생크의 직경은 바늘 시스템마다 규격화되어 있으며, 고속 봉제 시 진동 전달의 매개체가 됨.
- 테이퍼 (Taper): 생크와 바늘 기둥(Blade)을 잇는 경사 구간. 고속 회전 시 발생하는 물리적 충격을 완화하고 바늘의 강성을 보강함.
- 바늘 기둥 (Blade): 원단을 관통하는 몸체. 이 부분의 직경이 바늘 번수(Size)를 결정함. Nm 번수는 Blade 중앙부 직경의 100배수임 (예: Nm 90 = 0.9mm).
- 긴 홈 (Long Groove): 실이 바늘을 따라 내려올 때 마찰을 줄여주는 통로. 실의 굵기보다 약 10~15% 넓게 설계되어야 고속 봉제 시 실의 꼬임 풀림(Untwisting)을 방지할 수 있음.
- 바늘 귀 (Eye): 실이 통과하는 구멍. 바늘 번수에 비례하여 크기가 정해짐. 내면이 매끄럽게 연마(Polishing)되어야 고속 봉제 시 실 끊김이 없음.
- 스카프 (Scarf): 바늘 귀 바로 윗부분의 오목한 홈. 가마 끝(Hook Point)이나 루퍼가 실 고리를 낚아챌 수 있는 공간을 제공함. 스카프의 깊이가 깊을수록 땀뜀 방지에 유리하나 바늘 자체의 강도는 약해짐.
- 바늘 끝 (Point): 원단을 뚫고 들어가는 선단부. 원단 조직에 따라 다양한 형태(Round, Ball, Cutting)가 존재함.
¶ 적용 분야 및 바늘 포인트 선택
- 직물 (Woven Fabrics):
- R (Standard Round Point): 일반적인 직물(셔츠, 수트) 봉제.
- SPI (Sharp Round Point): 고밀도 직물(마이크로파이버, 코팅 원단)의 직선 박음질 시 땀뜀 방지. 캔버스나 타포린 봉제 시에도 사용.
- 편물 (Knit Fabrics):
- SES (Light Ball Point): 일반 니트, 티셔츠. 원단 사(Yarn)를 끊지 않고 밀어내어 구멍(Hole) 발생 방지.
- SUK (Medium Ball Point): 거친 니트, 코르셋, 고탄성 원단(Lycra 함유)용.
- SKF (Heavy Ball Point): 매우 굵은 게이지의 니트나 라스첼 원단용.
- 가죽 및 특수 소재 (Leather & Technical):
- LR (Reverse Twist Point): 가죽 봉제 시 사선 방향(↘)의 장식적인 스티치 형성. 신발, 핸드백의 외관 스티치에 주로 사용.
- LL (Twist Point): 가죽의 직선 스티치 형성. 솔기(Seam) 내부 봉제용.
- SD (Triangular Point): 매우 단단한 가죽이나 합성 소재 관통용. 피혁의 조직을 절개하며 진입함.
- P (Pearl Point): 가죽에서 매우 강한 사선 스티치를 형성하며, 장식 효과가 극대화됨.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
- 땀뜀 (Skipped Stitch / 메야부리)
- 원인: 바늘이 휘었거나, 가마 타이밍이 맞지 않아 루프를 잡지 못함. 바늘이 너무 가늘어 고속에서 떨림(Deflection) 발생. 원단이 바늘과 함께 들리는 '플래깅(Flagging)' 현상.
- 해결: 바늘 교체, 가마와 바늘 사이 간격(0.05~0.1mm) 재설정, 바늘 번수 상향. 스카프가 깊은 바늘(예: Groz-Beckert MR 시리즈)로 교체. 노루발 압력 강화.
- 실끊김 (Thread Breakage)
- 원인: 고속 봉제 시 마찰열로 실이 녹음. 바늘 귀 내부의 거친 표면(Burr)이 실을 깎음. 윗실 장력이 너무 강함.
- 해결: 티타늄 코팅 바늘 사용, 실리콘 오일 공급 장치(Needle Cooler) 설치, 바늘 시스템 확인. Towa 장력계로 윗실 장력 재측정.
- 원단 손상 (Fabric Damage / 핀홀)
- 원인: 원단 조직에 비해 바늘이 너무 굵거나 끝이 뭉툭함(Hook 발생). 니트 원단에서 R 포인트를 사용함.
- 해결: 바늘 번수를 낮추거나 볼 포인트(SES, SUK) 바늘로 교체. 바늘 끝을 손톱으로 확인하여 손상 시 즉시 교체.
- 바늘 부러짐 (Needle Breakage)
- 원인: 바늘이 침판이나 노루발에 충돌. 두꺼운 솔기(Seam) 통과 시 강성 부족. 이송 톱니(Feed Dog)와의 타이밍 불일치.
- 해결: 바늘 가드(Needle Guard) 조정, 바늘대 높이 재설정, 고강성 바늘(두꺼운 Shank 모델) 사용.
- 퍼커링 (Puckering)
- 원인: 바늘이 원단을 통과할 때 발생하는 물리적 저항(Displacement)이 너무 큼. 실의 장력이 과도함.
- 해결: 최대한 가는 바늘 사용, SPI 조정, 바늘 끝 형태 변경(SPI 포인트). 얇은 원단용 침판(작은 Needle Hole)으로 교체.
¶ 품질 검사 및 관리 기준 (Quality Control)
- 바늘 끝 상태 검사: 손톱으로 바늘 끝을 긁었을 때 걸리는 느낌(Hook)이 있으면 즉시 폐기. (육안 및 촉각 검사 병행)
- 직진도 검사: 바늘을 유리판 위에 놓고 굴렸을 때 휘어짐 없이 매끄럽게 굴러가야 함. 휘어진 바늘은 땀뜀과 침판 손상의 주원인임.
- 바늘 교체 주기: 산업용 기준, 연속 가동 8~16시간마다 교체를 권장하나 원단 특성에 따라 단축될 수 있음. 고속 데님 봉제 시에는 4시간마다 교체하기도 함.
- 금속 검출 관리 (Needle Log):
- 바늘 파손 시 파편을 100% 회수하여 '바늘 관리 대장'에 부착해야 함.
- 파편 회수가 불가능할 경우 해당 로트(Lot) 전체를 격리하고 검침기(Metal Detector) 정밀 검사 실시.
- 이는 글로벌 바이어(Walmart, Adidas, Nike 등)의 필수 준수 사항이며, 위반 시 선적 거부 사유가 됨.
¶ 현장 실무 및 국가별 차이 (KR/VN/CN)
- 한국 (KR): 정밀도와 품질을 최우선으로 함. Organ이나 Schmetz 등 브랜드 바늘 사용 비중이 높으며, 샘플실에서는 원단별로 바늘 포인트를 세분화하여 관리함. 현장 용어로 '하리(바늘)', '메야부리(땀뜀)', '가마(가마)' 등 일본어 유래 용어가 여전히 강세임.
- 베트남 (VN): 대규모 라인 생산 위주로, 생산성(Efficiency)을 중시함. 고온 다습한 기후로 인해 바늘의 부식(Rust) 관리가 중요하며, 크롬 코팅 바늘을 기본으로 사용함. 'Kim máy may'라는 용어를 사용하며, 바늘 교체 기록(Needle Log) 관리가 매우 엄격함.
- 중국 (CN): 범용성과 원가 경쟁력을 중시함. 로컬 브랜드(예: Flying Tiger 등)의 사용 비중이 높으나, 수출용 고가 물량에는 Groz-Beckert 등 독일제 바늘을 혼용함. '机针(Jīzhēn)'이라 부르며, 최근 자동화 설비 도입으로 인해 고강성 바늘에 대한 수요가 급증하고 있음.
¶ 바늘 번수와 실 굵기 매칭 가이드 (실무 수치)
| 원단 무게 | 바늘 번수 (Nm) | 바늘 번수 (Singer) | 권장 실 굵기 (Tex/Ticket) | 비고 |
|---|---|---|---|---|
| 극박물 (Chiffon, Silk) | Nm 60 - 65 | #8 - #9 | Tex 15 - 18 (120/3) | SPI 포인트 권장 |
| 박물 (Shirt, Blouse) | Nm 70 - 75 | #10 - #11 | Tex 21 - 24 (100/3) | SES 포인트 다수 사용 |
| 중물 (Suit, Chino) | Nm 80 - 90 | #12 - #14 | Tex 30 - 40 (80/3) | R 포인트 표준 |
| 후물 (Denim, Workwear) | Nm 100 - 110 | #16 - #18 | Tex 60 - 80 (50/3) | 고강성 바늘 필요 |
| 극후물 (Leather, Tent) | Nm 120 - 160 | #19 - #23 | Tex 105+ (20/3) | 가죽용 포인트(LR, SD) |
¶ 장비 세팅 및 유지보수 노하우
- 바늘 장착 (Installation): 본봉(DB×1) 기준, 긴 홈(Long Groove)이 왼쪽(실이 들어오는 방향)을 향하게 함. 바늘대 최상단까지 완전히 밀어 넣은 후 나사를 고정. 비스듬하게 장착될 경우 땀뜀의 직접적인 원인이 됨.
- 가마 타이밍 (Hook Timing): 바늘이 하사점에서 1.8mm~2.2mm(기종별 상이) 상승했을 때, 가마 끝(Hook Point)이 바늘 중심선에 위치하도록 세팅.
- 바늘과 가마 간격 (Clearance): 가마 끝과 바늘 스카프(Scarf) 사이의 간격은 0.05mm~0.1mm 유지. 명함 한 장 정도의 간격이 표준. 이 간격이 넓으면 땀뜀이 발생하고, 너무 좁으면 바늘과 가마가 충돌하여 파손됨.
- 바늘대 높이 (Needle Bar Height): 바늘이 하사점에 있을 때, 바늘 귀의 상단 라인이 가마의 내부 가이드 라인과 일치하는지 확인. 바늘대가 너무 낮으면 루프 형성이 불안정하고, 너무 높으면 가마가 실을 낚아채지 못함.
- 바늘 온도 관리: 고속 봉제 시 바늘 온도가 200°C를 넘어가면 실의 인장 강도가 40~60% 저하됨. 이를 방지하기 위해 'Needle Cooler'(에어 분사 또는 실리콘 오일 도포) 장치를 사용하거나, 마찰 계수가 낮은 티타늄(Nitride) 코팅 바늘을 선택해야 함.
¶ 공정 흐름도 (Mermaid)
graph TD
A[바늘 하강 및 원단 관통] --> B[하사점 도달]
B --> C[바늘 상승 시작]
C --> D{실 고리 형성}
D -->|Scarf 공간 확보| E[가마/루퍼 끝이 고리 포착]
E --> F[윗실과 밑실의 교차/체결]
F --> G[바늘 완전 상승 및 실채기 작동]
G --> H[스티치 완성 및 원단 이송]
H --> A
subgraph "품질 체크 포인트"
D -.-> D1[실의 장력 및 꼬임 상태]
E -.-> E1[가마 타이밍 및 간격 0.05mm]
F -.-> F1[스티치 조임 강도 확인]
G -.-> G1[실채기 장력 해제 타이밍]
H -.-> H1[이송 톱니 높이 및 타이밍]
end
¶ 특수 바늘 기술 (Advanced Technology)
- MR (Multi-Range) Needle: Groz-Beckert의 특허 기술로, 스카프 부위의 특수 형상을 통해 고속 봉제 및 다방면 봉제(Multi-directional) 시 실 고리를 안정적으로 형성함. 자수기나 퀼팅기에서 필수적임.
- Serv7: 바늘의 강성을 높여 바늘 떨림을 최소화한 설계. 두꺼운 교차 솔기(Cross Seam) 통과 시 땀뜀 방지에 탁월함.
- GEBEDUR: 티타늄 질화물 코팅을 적용하여 일반 크롬 바늘보다 경도가 약 2배 높으며, 마모 저항성이 극대화된 프리미엄 라인.
- KN / SF: 극박물 니트 봉제 시 원단 사(Yarn)의 손상을 최소화하기 위해 바늘 기둥을 가늘게 설계한 특수 바늘.
- SAN (Special Application Needle): 특정 공정(예: SAN 5 - 기술용 섬유, SAN 6 - 데님)에 최적화된 바늘 기둥 및 스카프 설계를 가진 시리즈.
¶ 관련 항목
- 가마 (Hook / Rotary Hook): 바늘이 만든 실 고리를 낚아채 밑실과 교차시키는 회전 부품.
- 루퍼 (Looper): 오버록이나 체인스티치 기계에서 바늘실을 받아 스티치를 형성하는 부품.
- 침판 (Throat Plate): 바늘이 통과하는 구멍이 있는 판으로, 바늘 굵기에 맞는 구멍 크기(Needle Hole Size) 선택이 필수적임.
- 실채기 (Take-up Lever): 바늘이 상승할 때 실을 끌어올려 스티치를 조여주는 장치.
- 노루발 (Presser Foot): 봉제 시 원단을 눌러주어 바늘이 빠져나올 때 원단이 같이 들리는 현상(Flagging)을 방지함.
- Needle Cooler: 고속 봉제 시 바늘의 마찰열을 식히기 위해 에어나 실리콘 오일을 분사하는 보조 장치.
¶ 봉제 현장 은어 및 전문 용어 (Slang & Jargon)
| 현장 용어 | 로마자 표기 | 의미 (표준어) | 어원 및 비고 |
|---|---|---|---|
| 하리 | Hari | 바늘 (Needle) | 일본어 針(はり)에서 유래. |
| 메야부리 | Meyaburi | 땀뜀 (Skipped Stitch) | 일본어 目破り(めやぶり)에서 유래. 바늘이 루프를 놓치는 현상. |
| 간도메 | Kandome | 바텍 (Bartack) | 일본어 閂止め(가마도메)에서 유래. 보강 박음질. |
| 오시 | Oshi | 노루발 (Presser Foot) | 일본어 押さえ(오사에)에서 유래. 원단을 누르는 부품. |
| 시아게 | Shiage | 마무리 (Finishing) | 일본어 仕上げ(시아게)에서 유래. 최종 검사 및 다림질 공정. |
| 다마 | Tama | 실 뭉침 / 루프 | 일본어 玉(타마)에서 유래. 밑실이 엉키거나 뭉치는 현상. |
| 구세 | Kuse | 다트 / 원단 특성 | 일본어 癖(쿠세)에서 유래. 원단의 고유한 굴곡이나 성질. |
| 하리보 | Haribo | 바늘대 (Needle Bar) | 일본어 針棒(하리보)에서 유래. 바늘을 고정하는 축. |
| 이세 | Ise | 이즈 (Ease) | 일본어 寄せ(이세)에서 유래. 원단을 오므려 박는 기법. |
| 우라 | Ura | 안감 / 뒷면 | 일본어 裏(우라)에서 유래. 원단의 안쪽 면. |
¶ 물리적 특성 및 대체 기술 비교
¶ 14.1 봉제 vs 무봉제 (Bonding/Welding)
- 봉제 (Sewing):
- 장점: 인장 강도가 매우 높음, 소재의 유연성 유지, 수선이 용이함, 거의 모든 소재에 적용 가능.
- 단점: 바늘 구멍으로 인한 방수 성능 저하, 솔기 두께(Bulk) 발생, 고속 마찰열로 인한 소재 손상 가능성.
- 무봉제 (Bonding/Ultrasonic):
- 장점: 완전 방수 가능, 매끄러운 외관(Clean Look), 피부 마찰 최소화.
- 단점: 접착제의 내열성 한계, 박리(Delamination) 위험, 고가의 설비 비용, 신축성 한계.
¶ 14.2 바늘 열 발생의 물리적 수치
- 온도 상승: 4,000 spm 가동 시 10초 이내에 바늘 온도는 200°C에 도달.
- 실의 융점: 폴리에스테르(Polyester) 실의 융점은 약 250°C~260°C이나, 200°C 이상에서 인장 강도가 급격히 저하되어 실끊김 발생.
- 해결책: 티타늄 코팅(GEBEDUR 등) 사용 시 크롬 대비 표면 온도를 약 20~30°C 낮추는 효과가 있음.
¶ 실전 트러블슈팅 심화 (Veteran's Tip)
- "특정 구간에서만 땀이 튄다":
- 원단이 겹치는 '교차 솔기(Cross Seam)' 구간일 확률이 높음. 바늘이 두꺼운 곳을 통과할 때 뒤로 휘어지기 때문임.
- 조치: 바늘의 강성을 높인 SERV 7 또는 SAN 6 시스템 바늘로 교체하고, 바늘 가드(Needle Guard)가 바늘을 가마 쪽으로 살짝 밀어주도록 조정.
- "실이 녹아서 바늘 귀에 붙는다":
- 합성섬유 봉제 시 발생하는 전형적인 열 손상.
- 조치: 바늘 번수를 한 단계 낮추어 마찰 면적을 줄이거나, 실리콘 오일(Needle Lubricant)을 실에 도포. 에어 쿨러의 방향이 바늘 귀를 정확히 향하는지 확인.
- "바늘이 자꾸 부러지는데 침판에 자국이 없다":
- 이송 톱니(Feed Dog)가 원단을 밀어내는 타이밍이 너무 빠름. 바늘이 원단 속에 있는데 톱니가 움직여 바늘을 꺾는 현상.
- 조치: 피드 타이밍(Feed Timing)을 늦추어 바늘이 원단을 완전히 빠져나온 후 톱니가 전진하도록 조정.
- "스티치 라인이 지그재그로 흔들린다":
- 바늘 번수에 비해 침판 구멍(Needle Hole)이 너무 큼.
- 조치: 침판 구멍 직경이 바늘 직경의 약 2배를 넘지 않도록 세팅. (예: Nm 90 바늘 사용 시 침판 구멍 1.8mm 이하 권장)
¶ 바늘과 실의 상관관계 (60% Rule)
실무적으로 가장 안정적인 봉제를 위해서는 바늘 귀(Eye)의 폭 대비 실의 직경이 약 60%를 차지하는 것이 이상적이다. * 실이 너무 굵으면(80% 이상): 마찰이 심해 실이 풀리거나 끊김. * 실이 너무 가늘면(40% 이하): 실 고리(Loop) 형성이 불안정하여 땀뜀 발생. * Towa 장력계 기준: 본봉 표준 장력은 밑실(Bobbin) 20~35g, 윗실(Needle) 100~150g 범위에서 원단에 따라 미세 조정함.
¶ 바늘 제조 공정 (Manufacturing Process)
산업용 바늘은 단순한 금속 핀이 아닌 고도의 정밀 공학의 산물이다. 1. 와이어 절단 및 연마: 고탄소강 와이어를 규격에 맞게 절단. 2. 생크 형성 (Swaging): 냉간 압연을 통해 생크와 기둥의 직경 차이를 형성. 3. 바늘 귀 천공 (Punching): 정밀 펀칭기로 실이 통과할 구멍을 형성. 이 과정에서 내부 버(Burr) 제거가 품질의 핵심. 4. 홈 형성 (Milling): 긴 홈과 스카프를 기계 가공. 5. 열처리 (Hardening): 바늘의 강도와 탄성을 부여하기 위해 진공 열처리 실시. 6. 표면 연마 (Polishing): 화학적/기계적 연마를 통해 실과의 마찰을 최소화. 7. 코팅 (Plating): 크롬, 티타늄 등을 증착하여 내마모성 및 내열성 강화.
¶ 미검증 및 주의사항
- 초음파 바늘: 일부 제조사에서 초음파 진동을 바늘 자체에 부여하는 기술을 연구 중이나, 산업 현장에서의 범용적 상용화 여부는 미검증 상태임.
- 자가 치유 코팅: 바늘 표면의 미세 스크래치를 스스로 복구하는 코팅 기술이 제안되었으나, 실제 대량 생산 라인 적용 사례는 미검증임.
