¶ 개요

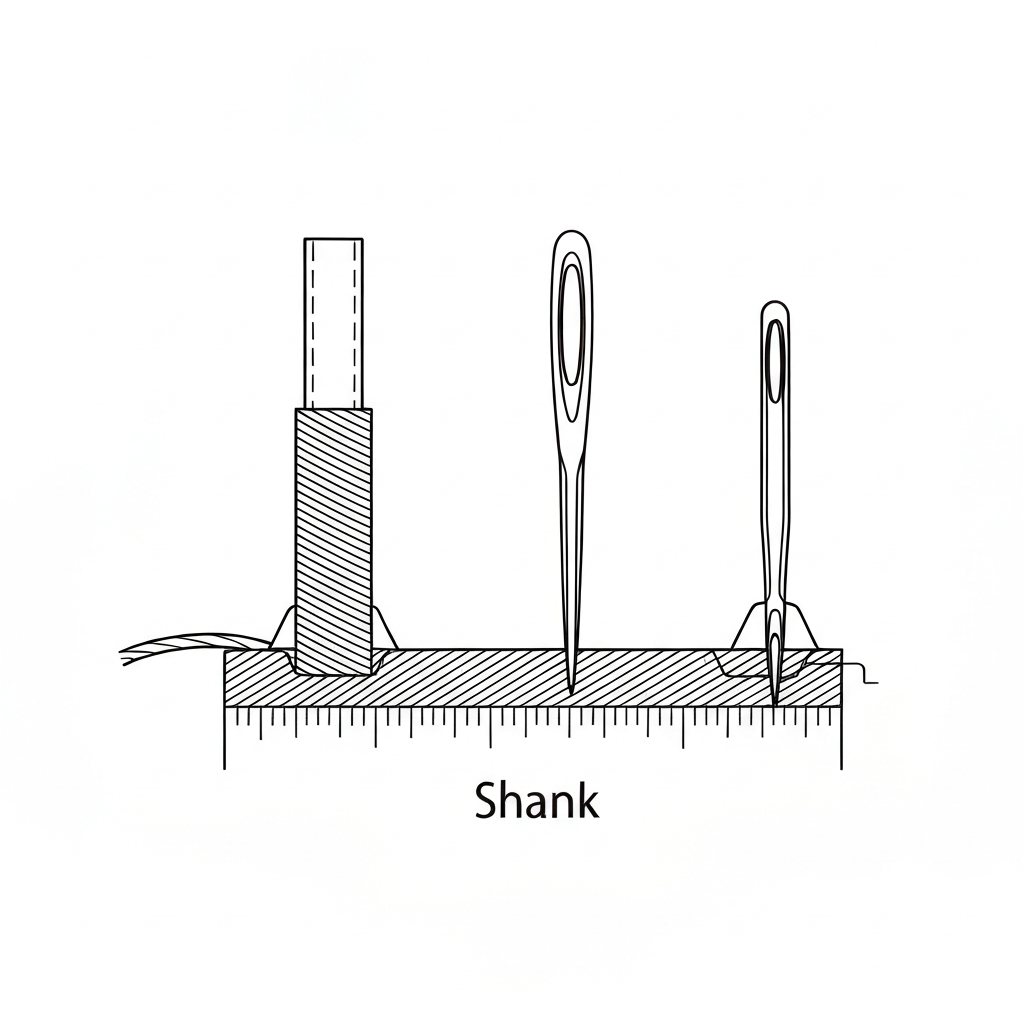

바늘 자루(Shank)는 재봉기 바늘의 최상단 부분으로, 재봉기의 바늘대(Needle Bar) 또는 바늘 클램프(Needle Clamp)에 직접 삽입되어 고정되는 핵심 부위를 지칭한다. 바늘의 전체적인 지지대 역할을 수행하며, 바늘이 정확한 수직 방향과 회전 각도(Scarf의 위치)를 유지하도록 설계되어 셔틀 가마(Hook)나 루퍼(Looper)와의 정밀한 타이밍 형성을 가능하게 한다.
산업용 재봉기 바늘은 주로 고속 회전과 미세 각도 조정을 위해 원통형의 원형 자루(Round Shank) 형태를 띠며, 가정용 재봉기 바늘은 비숙련자의 오장착을 방지하기 위해 한쪽 면이 깎인 평면 자루(Flat Shank) 형태를 가진다. 물리적 메커니즘 측면에서 바늘 자루는 재봉기의 왕복 운동 에너지를 바늘 끝(Point)까지 손실 없이 전달하는 '에너지 전송의 관문'이며, 분당 5,000~8,500바늘 이상의 초고속 봉제 시 발생하는 공진(Resonance) 현상을 억제하는 댐퍼(Damper) 역할도 병행한다.
¶ 기술적 정의 및 역할
바늘 자루는 단순한 고정 부품을 넘어 다음과 같은 고도의 기술적 기능을 수행한다.
- 동력 전달 및 진동 제어: 바늘대의 상하 운동 에너지를 바늘 끝까지 전달한다. 자루의 강성(Rigidity)은 바늘이 고속으로 원단을 관통할 때 발생하는 휨(Deflection) 현상을 억제하여 땀뜀(Skipped Stitches)을 방지한다.
- 열 방산(Heat Dissipation): 고속 봉제 시 바늘 끝에서 발생하는 마찰열(최대 200~300°C)을 바늘대를 통해 외부로 배출하는 방열판 역할을 한다. 자루와 바늘대 내벽 사이의 밀착도(Fit)가 높을수록 열전도 효율이 상승하여 합성섬유의 열 녹음 현상을 방지한다.
- 정밀 위치 결정(Positioning): 바늘 자루의 직경과 길이는 바늘 시스템(Needle System)에 따라 엄격히 규격화되어 있으며, 이는 가마와의 간극(Clearance) 및 침하 깊이를 결정하는 절대적 기준점이 된다.
- 진원도(Roundness)와 공차 관리: 산업용 원형 자루는 보통 ±0.01mm 이내의 극도로 정밀한 직경 공차를 유지해야 한다. 진원도가 불량할 경우 바늘이 사선으로 장착되어 침판 손상 및 실 끊어짐의 원인이 된다.
¶ 상세 사양표
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 스티치 분류 (ISO 4915) | Class 100, 200, 300, 400, 500, 600 전 공정 | 모든 산업용 스티치 공통 적용 |
| 주요 재봉기 유형 | 본봉(Lockstitch), 오버록, 인터록, 자수기, 단추달이, 바택(Bartack) | 전 기종 필수 구성 요소 |
| 대표 모델 | Juki DDL-9000C, Brother S-7300A, Siruba 700K, Pegasus EX5200 | 글로벌 표준 장비 호환 |
| 바늘 시스템별 자루 직경 | DB×1 (1.62mm), DP×5 (2.00mm), DC×27 (2.02mm), UY128GAS (2.00mm) | 시스템별 상이 (혼용 금지) |
| 특수 시스템 자루 직경 | TQ×1 (1.75mm), TV×7 (2.00mm), B-27 (2.02mm), CP×1 (1.63mm) | 단추달이 및 특수기용 규격 |
| 일반 SPI 범위 | 7 ~ 22 SPI (Stitches Per Inch) | 원단 두께 및 공정에 따라 설정 |
| 최대 봉제 속도 | 8,500 spm (DC×27 시스템, 초고속 오버록 기준) | 본봉은 통상 4,000~5,500 spm |
| 재질 | 고탄소강(High Carbon Steel) 또는 크롬 도금 합금강 | 내마모성 및 강성 확보 |
| 표면 처리 옵션 | Chrome, Titanium Nitride (GEBEDUR), Ceramic, DLC | 마찰열 및 표면 경도 강화 |
| 자루 길이 (Shank Length) | 시스템별 13mm ~ 20mm 이상 다양 | 바늘대 삽입 깊이 결정 요소 |
¶ 적용 분야 및 공정별 특성
- 의류 제조 (Apparel):
- 박물(Light-weight): 셔츠, 블라우스 공정에서는 자루가 얇은 DB×1 시스템을 주로 사용한다. 이는 바늘대의 관성을 줄여 고속 왕복 시 기계적 부하를 최소화하고 정밀도를 높인다.
- 후물(Heavy-weight): 데님, 코트, 워크웨어 공정에서는 자루가 굵은 DP×5 또는 DP×17 시스템을 사용한다. 특히 청바지의 솔기 겹침 부위(Cross Seam) 통과 시 발생하는 강력한 저항을 견디기 위해 자루의 휨 저항성이 필수적이다.
- 가방 및 신발 (Bags & Footwear): 가죽이나 두꺼운 웨빙(Webbing) 봉제 시 발생하는 강력한 측면 압력을 견디기 위해 자루 직경이 2.0mm 이상인 중후물용 바늘 시스템(예: 135×17, DP×17)을 적용한다. 가죽 봉제 시에는 자루의 비틀림 강성이 땀의 직진성을 결정하는 핵심 변수가 된다.
- 특수 산업용 (Technical Textiles): 자동차 시트, 에어백, 텐트 등 고장력 봉제가 필요한 경우, 자루 부위에 특수 세라믹 또는 티타늄 코팅을 적용한다. 에어백 공정에서는 바늘 자루의 온도 상승을 억제하기 위해 공냉식 바늘 냉각 장치(Needle Cooler)를 자루와 바늘대 접합부에 집중 분사하기도 한다.
¶ 주요 결함 및 정밀 트러블슈팅 (Troubleshooting)
- 바늘 이탈 및 위치 변동 (Needle Slip)
- 원인: 바늘 자루가 바늘대 끝(Stopper)까지 완전히 삽입되지 않았거나, 클램프 나사의 나사산이 마모되어 체결력이 저하됨.
- 해결: 바늘 삽입 시 '턱' 하는 금속음이 들릴 때까지 밀어 넣고, 마모된 클램프 나사를 즉시 교체.
- 땀뜀 (Skipped Stitches / 현장 용어: 메또비)
- 원인: 바늘 자루의 직경이 기계 사양보다 얇아(예: DP×5 기계에 DB×1 장착) 바늘이 흔들리거나, 가마와의 간극이 벌어짐.
- 해결: 해당 기계의 지정 바늘 시스템을 확인. 만약 바늘대 입구가 이미 벌어졌다면 바늘대 어셈블리 전체를 교체해야 함.
- 바늘 부러짐 (Needle Breakage / 현장 용어: 하리 오레)
- 원인: 고속 봉제 중 바늘 자루의 강도 부족 또는 바늘대 내부 유격으로 인한 충격 발생.
- 해결: 고강도 합금강 소재(MR 설계 등) 바늘을 사용하고, 바늘대 내부의 마모 상태를 리머(Reamer) 또는 게이지로 점검.
- 바늘대 내부 손상 (Needle Bar Damage)
- 원인: 규격보다 굵은 자루를 강제로 삽입하거나, 저가형 바늘의 거친 자루 표면이 바늘대 내벽을 갉아먹음.
- 해결: 바늘대 내부를 청소하고, 자루 끝부분의 마감이 매끄러운 브랜드(Groz-Beckert, Organ 등) 제품 사용.
- 바늘 방향 불량 (Needle Misalignment)
- 원인: 원형 자루 장착 시 스카프(Scarf)의 방향이 가마를 향하지 않고 미세하게(1~5도) 틀어짐.
- 해결: 바늘 삽입 시 전용 정렬 게이지를 사용하거나, 가마의 회전 궤적에 맞춰 스카프 위치를 정밀 재설정.
- 바늘 자루 고착 (Seized Needle)
- 원인: 고온 다습한 환경에서 자루에 발생한 녹(Rust)이 바늘대 내부와 고착됨.
- 해결: 방청 처리가 된 크롬 도금 바늘을 사용하고, 정기적으로 바늘대 내부에 미싱유를 주입.
¶ 품질 검사 및 관리 기준
- 장착 수직도 검사: 바늘 장착 후 침판(Needle Plate) 구멍의 정중앙에 바늘 끝이 위치하는지 확인한다. 편심 발생 시 바늘대 자체의 정렬 상태를 재점검해야 한다.
- 삽입 깊이 확인: 바늘대 측면의 확인 구멍(Sight Hole)을 통해 바늘 자루의 끝단이 스토퍼에 완전히 밀착되었는지 육안 검사한다. 0.5mm만 덜 삽입되어도 타이밍이 늦어져 가마가 바늘을 치게 된다.
- 규격 대조 (Double Check): 바늘 쌈지(Packet)의 시스템 명칭과 기계 헤드에 부착된 사양 스티커의 일치 여부를 공정 투입 전 반드시 대조한다. (예: DB×1과 DP×5는 육안으로 유사하나 자루 직경이 0.38mm 차이남)
- 자루 표면 거칠기 검사: 자루 부위에 스크래치나 찍힘이 있는지 확인한다. 표면 불량은 바늘대 내부 마모의 직접적인 원인이 된다.
- 진원도 측정: 대량 불량 발생 시 마이크로미터를 사용하여 바늘 자루의 직경이 규격 내에 있는지(공차 ±0.01mm) 무작위 샘플링 검사를 실시한다.
¶ 공장 실무 은어 및 국가별 명칭
| 언어 | 용어 | 로마자 표기 | 비고 |
|---|---|---|---|
| 한국어 (KR) | 바늘 자루 / 섕크 | Baneul Jaru / Shank | 현장 표준 용어 |
| 한국어 (KR) | 바늘 대가리 | Baneul Daegari | 현장 작업자 간 비속어적 표현 |
| 일본어 (JP) | 柄 (シャンク) | Shanku | 일본 기술서적 표준 표기 |
| 일본어 (JP) | 針の根元 | Hari no Nemoto | '바늘의 뿌리'라는 의미로 통용 |
| 베트남어 (VN) | Đuôi kim | Duoi kim | '바늘 꼬리'라는 의미로 가장 많이 사용 |
| 베트남어 (VN) | Chuôi kim | Chuoi kim | 바늘의 손잡이/자루를 의미 |
| 중국어 (CN) | 针柄 | Zhēnbǐng | 기술 표준 및 공장 실무 용어 |
| 중국어 (CN) | 针头 | Zhēntóu | 바늘의 머리 부분(자루)을 지칭 |
¶ 정밀 장비 세팅 가이드
- 바늘대 높이(Needle Bar Height) 조정: 바늘 자루를 끝까지 삽입한 상태에서 바늘대를 최하점(Bottom Dead Center)으로 내린 후, 상승 시 가마의 끝(Hook Point)이 바늘 구멍 상단 1.5~2.0mm 지점(Scarf 영역)을 지나도록 세팅한다.
- 클램프 나사 토크 관리: 바늘 자루를 고정하는 나사는 소모품이다. 드라이버 홈이 뭉개지면 정확한 체결력을 얻을 수 없으므로 정기적으로 교체해야 한다. 과도한 토크는 자루에 찍힘을 유발하고, 부족한 토크는 바늘 이탈을 유발한다.
- 시스템 전환 시 주의사항: DB×1 시스템 기계에 DP×5 바늘을 억지로 끼우면 바늘대 구멍이 영구적으로 확장된다. 공정 변경으로 시스템을 바꿔야 한다면 바늘대(Needle Bar) 자체를 해당 시스템용으로 교체하는 것이 원칙이다.
- 바늘대 리머(Reamer) 작업: 바늘대 내부에 이물질이나 스크래치가 발생했을 경우, 전용 리머를 사용하여 내부를 미세하게 연마하여 자루와의 밀착도를 회복시킨다.
¶ 공정 흐름도 (Process Flow)
graph TD
A[공정별 바늘 시스템 확인] --> B{바늘 자루 형태 확인}
B -- 원형/산업용 --> C[바늘대 내부 청소 및 이물질 제거]
B -- 평면/가정용 --> D[산업용 장비 사용 불가 - 즉시 격리]
C --> E[바늘 자루 끝까지 삽입]
E --> F{스토퍼 밀착 및 깊이 확인}
F -- 미밀착 --> E
F -- 밀착 --> G[Scarf 방향 및 회전 각도 정렬]
G --> H[클램프 나사 규정 토크 고정]
H --> I[가마/루퍼 타이밍 및 간극 체크]
I --> J[시봉 및 땀 형태 품질 확인]
J --> K{품질 합격 여부}
K -- 불합격 --> I
K -- 합격 --> L[양산 투입 및 정기 점검]
¶ 소재 공학 및 최신 기술 (Advanced Technology)
- MR(Multidirectional Rigidity) 설계: Groz-Beckert 사의 특허 기술로, 바늘 자루에서 날(Blade)로 이어지는 전이 구역의 형상을 비대칭으로 개선하여 모든 방향에서의 휨 저항을 극대화했다.
- NIT(Nickel-Iron-Teflon) 코팅: 자루 표면에 테플론 성분을 포함하여 바늘대와의 마찰을 줄이고 탈착을 용이하게 하며, 미세 진동에 의한 바늘대 마모를 억제한다.
- DLC(Diamond-Like Carbon) 코팅: 초고경도 탄소 코팅을 자루에 적용하여 반영구적인 내마모성을 확보한다. 이는 24시간 가동되는 대규모 공장에서 바늘대 유지보수 비용을 30% 이상 절감시킨다.
- 진원도 정밀 연마: 최신 CNC 연마 기술을 통해 자루의 진원도를 0.005mm 이내로 관리하여 초고속 봉제 시의 안정성을 확보한다.
¶ 국가별 현장 실무 비교 (KR vs VN vs CN)
- 대한민국 (KR): '정밀 봉제'와 '무결점 품질'을 지향한다. 바늘 자루의 미세한 유격도 허용하지 않으며, 바늘대 교체 시 Juki/Brother 정품 부품 사용률이 매우 높다. 기술자가 바늘 자루와 가마 사이의 간극을 0.05mm 단위로 세팅하는 정밀함을 보인다.
- 베트남 (VN): '대량 생산 안정성'이 최우선이다. 고온 다습한 기후로 인해 바늘 자루의 부식 관리에 민감하며, 실에 실리콘 오일을 묻혀 자루 부위의 냉각을 돕는 방식을 흔히 사용한다. 검증된 독일/일본 브랜드 바늘 사용을 선호한다.
- 중국 (CN): '원가 최적화'와 '생산 속도'에 집중한다. 최근 중국산 고품질 바늘 브랜드들이 자루의 정밀도를 높여 시장 점유율을 확대하고 있다. 현장에서는 클램프 나사를 육각 나사로 개조하여 체결력을 극대화하는 실용적인 개조가 빈번하다.
¶ 실전 트러블슈팅 노하우: "시니어 에디터의 조언"
- 원인 모를 실 끊어짐 반복 시: 바늘 자루를 탈거하여 자루 끝부분(Top)을 확인하라. 끝부분이 뭉개져 있다면 바늘대 내부 스토퍼가 파손된 것이며, 이로 인해 봉제 중 바늘이 미세하게 상하로 유동하며 타이밍을 깨뜨리는 것이다.
- 특정 라인에서만 땀뜀 발생 시: 바늘 자루의 직경을 마이크로미터로 측정하라. 간혹 저가형 바늘 로트(Lot) 전체의 자루 직경이 규격보다 0.02mm 가늘게 제작되어 바늘대 안에서 바늘이 '노는' 경우가 있다.
- 바늘이 자꾸 회전할 때: 클램프 나사의 끝단을 확인하라. 나사 끝이 평평하게 마모되었다면 원형 자루를 제대로 압착하지 못한다. 나사 끝을 약간 뾰족하게 가공하거나 새 나사로 교체하면 즉시 해결된다.
- 바늘대 열화 현상: 바늘 자루에 검은색 그을음이 묻어 나온다면 바늘대 내부 윤활 부족으로 인한 금속 마찰열이 임계점을 넘은 것이다. 즉시 세척 후 고점도 전용유를 급유해야 한다.
¶ 관련 항목
- 바늘대 (Needle Bar): 바늘 자루를 수용하여 왕복 운동을 수행하는 핵심 부품.
- 스카프 (Scarf): 바늘 자루 하단에 위치한 홈으로, 가마와의 간섭을 피하는 부위.
- 바늘 시스템 (Needle System): 자루 직경, 길이 등 바늘의 물리적 규격을 총칭하는 코드.
- 바늘 클램프 (Needle Clamp): 바늘 자루를 바늘대에 고정하는 조임 장치.
- 진원도 (Roundness): 바늘 자루의 원형 정밀도로, 고속 봉제 시 진동 수치에 직결됨.
- ISO 4915: 스티치 형태에 따른 바늘 및 기계 세팅의 국제 표준.
