¶ 정의 및 공학적 개요
겉감(Shell Fabric)은 의류, 가방, 신발, 텐트 등 모든 봉제 완제품의 최외곽에 노출되는 주원단(Main Fabric)을 지칭합니다. 제품의 시각적 디자인과 촉감을 결정하는 핵심 요소일 뿐만 아니라, 외부 환경(마찰, 수분, 바람, 자외선)으로부터 내부 구조물과 사용자를 보호하는 물리적 장벽 역할을 수행합니다.
봉제 공학적 관점에서 겉감은 원단의 조직(Woven, Knit, Non-woven), 밀도, 두께, 신축성 및 후가공 상태에 따라 바늘(Needle)의 호수, 스티치 유형(ISO 4915), 재봉기의 이송 방식(Feed Mechanism), 그리고 실의 장력 설정을 결정하는 절대적 기준점이 됩니다. 현장에서는 안감(Lining)이나 심지(Interlining)와 대비되는 개념으로 '셀프(Self)' 또는 '원단'으로 통칭됩니다.
물리적·기계적 작동 원리 및 상호작용 봉제 시 겉감은 재봉기의 이송치(Feed Dog)와 노루발(Presser Foot) 사이에서 압착되어 이동하며, 바늘이 관통할 때 발생하는 관통 저항(Penetration Force)의 주된 원천이 됩니다. 고밀도 겉감(예: 210T 이상의 나일론 타프타)의 경우, 바늘이 섬유 사이를 가르고 지나갈 때 발생하는 마찰열이 200°C~300°C에 육박하여 합성 섬유의 융점(Melting Point)을 초과할 수 있습니다. 이는 곧 '바늘 구멍 녹음'이나 '실 끊어짐'으로 직결되므로, 겉감의 물리적 성질에 맞춘 바늘 끝 형상(Point Shape) 선택이 필수적입니다. 또한, 겉감의 강성(Stiffness)은 스티치 형성 시 밑실(Bobbin Thread)이 위로 끌려 올라오는 장력 균형에 직접적인 영향을 미치며, 겉감의 두께가 변하는 겹침 부위(Cross Seam)에서는 노루발의 상승 높이와 이송 타이밍의 정밀한 동기화가 요구됩니다.
¶ 기술 사양 및 표준 데이터 (Technical Specifications)
| 항목 | 세부 사양 및 기준 | 비고 |
|---|---|---|
| 주요 소재 | Nylon, Polyester, Cotton, CORDURA®, Canvas, Leather, Nomex | 용도 및 기능성에 따른 선택 |
| 조직 구조 | Plain(평직), Twill(능직), Satin(수자직), Ripstop, Jersey, Interlock | 봉제 난이도 및 퍼커링 발생 결정 요인 |
| 두께 단위 | 10D ~ 1680D (Denier) / 10's ~ 100's (Count) | 숫자가 클수록 두꺼움(D), 얇음(s) |
| 중량 관리 | 30g/m² (초경량) ~ 800g/m² (극후물) | GSM(Grams per Square Meter) 기준 |
| 바늘 시스템 | DB×1 (의류), DP×5 (스포츠), DP×17 (중량물), TV×7 (체인) | 재봉기 기종 및 겉감 두께별 상이 |
| 권장 바늘 사이즈 | #7~#9(극박지), #11~#14(중지), #19~#24(후지/가죽) | 원단 조직 파괴 방지를 위한 최적화 |
| 표준 SPI 범위 | 10~16 SPI (셔츠), 7~10 SPI (아우터), 5~8 SPI (가방/텐트) | ISO 4915 스티치 밀도 기준 |
| 주요 후가공 | PU/TPU Coating, DWR, WR, Laminating, Cire, Bonding | 봉제 시 바늘 열 및 접착제 전이 주의 |
| 색상 관리 | Pantone TCX/TPG, Lab Value (Delta E < 1.0) | D65/TL84 표준 광원 하 검사 |
| 이송 방식 | Drop Feed, Needle Feed, Unison Feed, Differential Feed | 겉감 미끄러짐 및 층 밀림 방지 기준 |
| 재봉 속도 | 1,500 ~ 5,500 spm (Stitches Per Minute) | 겉감 소재의 열 민감도에 따라 차등 적용 |
| 수축률 허용치 | 직물(Woven) ±3% 이내, 편물(Knit) ±5% 이내 | 세탁 후 치수 안정성 기준 |
¶ 적용 분야별 특성 및 봉제 요구사항
- 기능성 아웃도어 (High-Performance Outdoor)

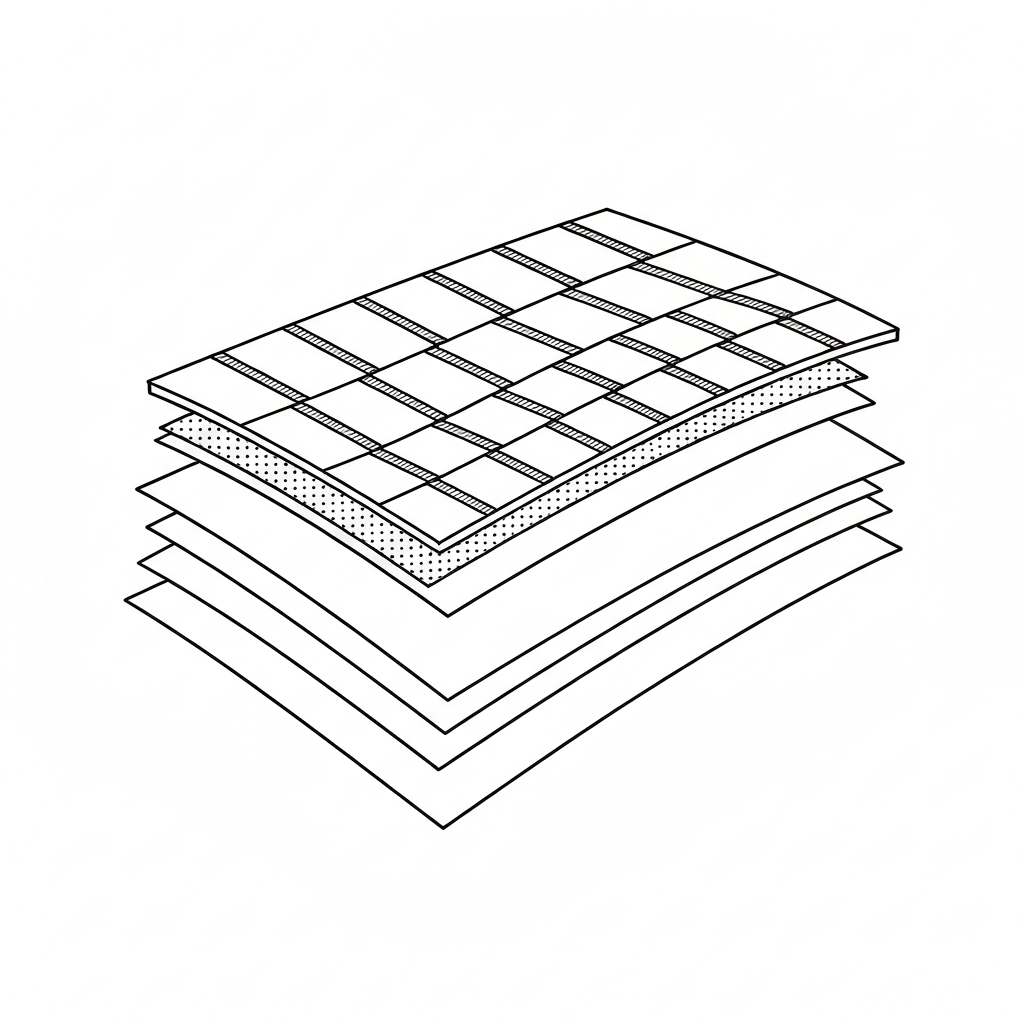

- 특성: 고밀도 나일론/폴리에스터에 투습방수 필름(Gore-Tex, SympaTex 등)을 라미네이팅.
- 요구사항: 바늘 구멍을 통한 누수 방지를 위해 심실링(Seam Sealing) 테이프 접착성이 확보되어야 함. 3-Layer 원단은 겉감-필름-트리코트가 결합되어 있어 바늘 열에 의한 필름 손상을 방지하기 위해 바늘 냉각 장치(Needle Cooler) 사용 권장.
- 가방 및 전술 장비 (Bags & Tactical Gear)
- 특성: 500D~1680D 코듀라(CORDURA) 또는 발리스틱(Ballistic) 원단 사용.
- 요구사항: 극심한 내마모성이 요구됨. 두꺼운 겉감의 겹침 부위(Cross Seam) 봉제를 위해 유니슨 피드(Unison Feed) 장비와 고강도 필라멘트사(Bonded Nylon/Poly) 필수. 배면 PU 코팅으로 인한 이송 저항을 줄이기 위해 테플론 노루발 사용.
- 캐주얼 및 정장 (Casual & Formal Wear)
- 특성: 면(Cotton), 울(Wool), 실크(Silk) 등 천연 섬유 및 혼방재.
- 요구사항: 원단의 결(Grain Line) 방향에 따른 수축률 차이 관리. 특히 울 소재는 습도에 민감하여 재단 전 최소 24시간 이상의 휴지(Relaxing) 공정이 품질을 좌우함. 실크 등 박지 겉감은 미세한 바늘 상처(Needle Mark)도 결함이 되므로 #7~#9 바늘 사용.
- 산업용 및 특수 자재 (Industrial & Special Materials)
- 특성: 자동차 시트(가죽/PVC), 텐트, 차양막, 방염복(Nomex).
- 요구사항: 자외선 차단 및 방염 성능 유지. 고강도 봉조 강도 확보를 위해 ISO 4915 401(체인 스티치) 또는 301(본봉)의 복합 사용. 가죽 겉감은 원단을 절삭하며 통과하는 LR/LL 포인트 바늘 사용.
¶ 주요 결함 유형 및 기술적 해결 방안
- 이색 (Color Shading)
- 현상: 동일 제품 내 부위별 색상 차이(Side-to-Center, End-to-End).
- 해결: 재단 시 롤(Roll) 번호 분리 관리, 층별(Layer) 번호표 부착. 분광광도계(Spectrophotometer)를 통한 Delta E 값 관리(1.0 이하).
- 필링 (Pilling) 및 스낵킹 (Snagging)
- 현상: 마찰에 의한 보풀 발생 또는 날카로운 물체에 의한 올 뽑힘.
- 해결: 입고 전 마틴데일(Martindale) 테스트(ISO 12947) 실시. 봉제 라인 내 노루발, 이송치, 작업대 표면의 거스러미 제거 및 연마.
- 코팅 박리 (Coating Peeling)
- 현상: 겉감 배면의 PU/TPU 코팅이 물리적/화학적 요인으로 떨어짐.
- 해결: 접착 강도(Adhesion Strength) 사전 검사. 봉제 시 바늘 마찰열 억제(실리콘 오일 도포). (미검증: 특정 저가형 코팅제의 경우 보관 습도 80% 이상에서 가수분해 가속화 가능성)
- 사도/위사 휨 (Bowing/Skewing)
- 현상: 원단의 가로/세로 결이 직선이 아니고 휘어져 제품 뒤틀림 발생.
- 해결: 텐터(Tenter) 공정 재작업 요청. 재단 시 위사 교정기(Weft Straightener) 확인 및 무장력 연단기 사용.
- 미어짐 (Seam Slippage)
- 현상: 봉제선 부위에서 겉감 원사가 벌어지는 현상.
- 해결: SPI 상향(12→14), 시접 폭 확대, 봉제선 배면 보강 테이프(Stay Tape) 부착. ISO 13936 테스트를 통한 사전 검증.
- 바늘 열 손상 (Needle Cut/Melt)
- 현상: 고속 봉제 시 바늘 열로 인해 겉감 원사가 녹거나 끊어짐.
- 해결: 티타늄 코팅 바늘(Organ KN/SF) 사용, 재봉 속도 3,000 spm 이하 제한, 바늘 사이즈 축소.
¶ 품질 검사 기준 (QC Standards)
- 4-Point System (ASTM D5430): 원단 100sq.yd당 결점 점수 합산.
- 3인치 이하: 1점 / 3~6인치: 2점 / 6~9인치: 3점 / 9인치 이상: 4점.
- 일반적으로 20~30점 이하를 합격(A-Grade)으로 판정.
- 색상 일치성 (Color Fastness):
- ISO 105-B02(일광), ISO 105-X12(마찰), ISO 105-C06(세탁) 기준 Grade 4 이상 확보.
- 표준 광원(D65, TL84, CWF) 아래 승인 스와치와 비교.
- 물성 테스트:
- 인장 강도(Tensile Strength): ISO 13934 기준.
- 인열 강도(Tearing Strength): ISO 13937(Elmendorf) 기준.
- 발수성(Spray Test): ISO 4920 기준 초기 Grade 4, 20회 세탁 후 Grade 3 이상.
- 치수 안정성: 세탁 후 수축률(Washing Shrinkage) 경/위사 방향 ±3% 이내(직물), ±5% 이내(편물).
¶ 현장 은어 및 국가별 명칭 관리
| 언어/지역 | 용어 | 현장 발음/은어 | 비고 |
|---|---|---|---|
| 한국(KR) | 겉감 / 주원단 | 셀프(Self), 원단 | '셀프'는 영어 Self Fabric에서 유래 |
| 일본(JP) | 表地 (Omoteji) | 오모테지 | 기술서 및 노년층 기술자 상용구 |
| 베트남(VN) | Vải chính | 바이 찐 | 'Vải(원단) + chính(주요한)'의 합성어 |
| 중국(CN) | 面料 (Miànliào) | 미엔랴오 | '面布(Miànbù, 미엔부)'라고도 함 |
| 영어(EN) | Shell Fabric | 쉘 패브릭 | 아웃도어/스포츠웨어 바이어 표준 용어 |
| 현장 은어 | - | 야마(Yama) | 원단 결의 방향이나 산(山)을 의미 (일본어 유래) |
| 현장 은어 | - | 단가라(Dangara) | 가로 줄무늬(Stripe) 겉감을 지칭 |
| 현장 은어 | - | 시아게(Shiage) | 겉감의 최종 다림질 및 마감 공정 |
¶ 장비 세팅 및 봉제 가이드 (Technical Setting)
- 바늘(Needle) 최적화:
- 고밀도 나일론: Organ KN(Slim) 또는 SF(Super Fine) 타입.
- 니트 겉감: SES(Light Ball Point) 또는 SUK(Medium Ball Point)로 섬유 절단 방지.
- 가죽/코팅지: LR(Left Twist) 포인트로 스티치 사선 형성 및 강도 확보.
- 장력(Tension) 수치화:
- Towa Gauge 기준: 본봉 북집(Bobbin Case) 밑실 장력 20~30g.
- 윗실 장력: 겉감 두께에 따라 100~150g (박지는 낮게, 후지는 높게).
- 퍼커링 방지: 겉감이 얇을수록 윗실 장력을 극소화하고 이송치 높이를 0.8mm 이하로 조정.
- 이송 시스템(Feed System):
- Juki DDL-9000C (디지털 본봉): 겉감 소재에 따라 이송 궤적(Box Feed, Flourish Feed) 선택 가능.
- Needle Feed: 얇고 미끄러운 겉감의 층 밀림 방지.
- Unison Feed (Juki LU-2810): 가방 등 극후물 겉감의 강력한 이송.
- 노루발 압력(Presser Foot Pressure):
- 표준: 1.5kg ~ 3.0kg.
- 벨벳/기모 겉감: 압력을 1.0kg 이하로 낮추고 테플론 노루발 사용 필수.
¶ 공정 흐름도 (Process Flow)
graph TD
A[원단 입고 및 로트 분류] --> B[원단 검사/4-Point System]
B --> C{합격 여부}
C -- 합격 --> D[원단 안정화/Relaxing 24-48h]
C -- 불합격 --> E[반품 및 교체 요청]
D --> F[정밀 재단/Auto Cutting]
F --> G[부위별 번들링 및 넘버링]
G --> H[심지 부착/Fusing]
H --> I[본봉 및 합봉/Sewing]
I --> J[중간 다림질/In-process Pressing]
J --> K[최종 검사 및 시아게/Finishing]
K --> L[완제품 포장/Packing]
L --> M[출고 전 최종 QC/AQL]
¶ 실전 트러블슈팅 (Troubleshooting)
- 증상: 봉제선 우글거림 (Puckering)
- 원인: 겉감 대비 실의 수축률 차이 또는 과도한 장력.
- 해결: 실 번수를 높여(가늘게) 교체, 윗실 장력 완화, 이송치 높이 하향 조정.
- 증상: 겉감 표면 미세 구멍 (Needle Hole)
- 원인: 바늘 끝 마모 또는 과도한 바늘 번수.
- 해결: 바늘 교체 주기 단축(4~8시간), 한 단계 낮은 번수 사용, Ball Point 바늘 검토.
- 증상: 층 밀림 (Upper Layer Shifting)
- 원인: 노루발 압력 과다 및 하부 이송치만 작동.
- 해결: 노루발 압력 완화, 니들 피드(Needle Feed) 기종으로 변경, 상하차동 노루발 사용.
- 증상: 스티치 건너뜀 (Skip Stitch)
- 원인: 겉감의 탄성으로 인한 루프 형성 방해.
- 해결: 바늘과 가마(Hook) 사이 간극(Clearance) 재조정(0.05mm), 바늘 시스템 점검.
¶ 국가별 공장 운영 실무 차이
- 한국(KR) 공장: 소량 다품종 고품질 생산에 특화. 겉감의 결점을 봉제 과정에서 기술자가 직접 피해서 재단하거나 보정하는 '장인형 관리'가 강점. '시아게(Finishing)' 공정에서 겉감의 광택과 형태를 잡는 다림질 기술이 매우 정교함.
- 베트남(VN) 공장: 대규모 라인 생산(Mass Production) 중심. 겉감의 로트(Lot) 관리가 엄격하며, 자동 재단기(CAM) 사용률이 높음. 겉감의 물성 변화에 따른 기계 세팅값을 데이터화하여 관리하는 경향이 강함. '바이 찐(Vải chính)'의 입고 검사(IQC) 단계에서 4-Point System을 가장 철저히 준수함.
- 중국(CN) 공장: 원단 소싱과 봉제가 동시에 이루어지는 경우가 많아 겉감의 다양성이 매우 넓음. 최신형 자동화 설비(예: 자동 포켓 웰팅기, 자동 템플릿 봉제기) 도입이 빨라, 겉감의 특성에 따른 전용 지그(Jig) 제작 능력이 뛰어남. '미엔랴오(面料)'의 단가 대비 품질 효율을 극대화하는 세팅을 선호함.
¶ 관련 항목 (Related Items)
- 안감 (Lining): 제품 내부에 사용되어 착용감을 높이고 내부 구조를 숨기는 원단.
- 심지 (Interlining): 겉감의 형태 안정성을 위해 배면에 부착하는 보강재.
- 데니어 (Denier): 실의 굵기를 나타내는 단위로 겉감의 강도와 무게를 결정함.
- ISO 4915: 스티치 유형에 대한 국제 표준 코드. (301: 본봉, 401: 체인스티치, 504: 오바로크)
- 퍼커링 (Puckering): 봉제선 주위의 겉감이 우글거리는 현상으로 겉감 관리의 핵심 품질 지표.
- SPI (Stitches Per Inch): 1인치당 땀수. 겉감의 두께와 조직에 따라 최적값이 달라짐.
- Towa Gauge: 밑실 장력을 수치화하여 측정하는 현장 필수 장비.
- AQL (Acceptable Quality Level): 완제품 검사 시 허용 가능한 품질 수준 통계 기준.
