쇼퍼백 (Shopper Bag / Túi shopper / ショッパーバッグ)
¶ 개요
쇼퍼백(Shopper Bag)은 대용량 수납과 고하중 지지를 목적으로 설계된 토트백의 상위 범주 제품으로, 산업용 봉제 공정에서는 '중량물(Heavy-duty) 봉제'로 분류됩니다. 본 제품은 구조적 단순함에도 불구하고, 반복적인 동적 하중(Dynamic Load)을 견뎌야 하므로 핸들과 몸판 결합부의 응력 분산 설계와 고강도 스티치 형성이 품질의 핵심입니다. 주로 ISO 4915 Class 301(본봉) 스티치를 기본으로 하며, 소재의 두께와 마찰 계수에 따라 상하송(Walking Foot) 또는 종합송(Compound Feed) 재봉기가 필수적으로 투입됩니다.
산업 현장에서 쇼퍼백은 단순한 가방을 넘어, 브랜드의 내구성을 상징하는 지표로 활용됩니다. 특히 캔버스 12oz 이상의 고밀도 직물이나 1.2mm 이상의 합성피혁(PU/PVC)을 주소재로 채택할 경우, 일반 본봉기로는 구현 불가능한 '조시(Tension)'의 안정성이 요구됩니다. 이에 따라 생산 라인 구축 시 바늘의 관통력, 실의 인장 강도, 그리고 이송 시스템의 동기화가 공정 설계의 3대 요소로 작용합니다.

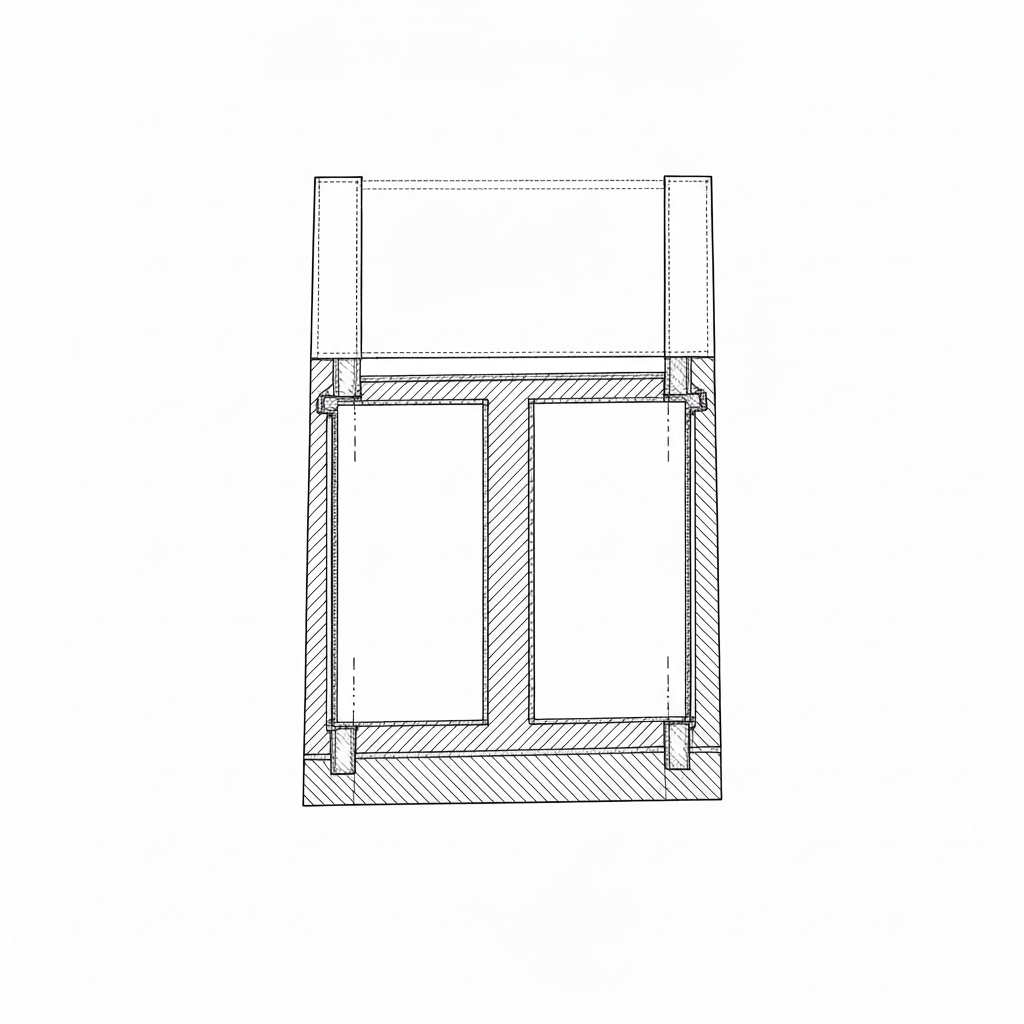

¶ 정의 및 구조적 특징
쇼퍼백은 상단이 개방된 형태(Open-top)를 취하며, 내부 용적 극대화를 위해 바닥면(Bottom) 또는 측면(Side)에 가셋(Gusset)을 형성합니다.
- 물리적 구조 상세:
- 몸판(Body): 하중을 직접 받는 부분으로, 원단의 식서(Grain line) 방향이 수직 하중과 일치하도록 재단하여 늘어남을 방지합니다. 대형 쇼퍼백의 경우 몸판의 면적이 넓어 연단(Lay-up) 시 장력 제어가 필수적이며, 자동 재단기(CAM) 사용 시 흡착 압력을 조절하여 원단 변형을 최소화해야 합니다.
- 핸들(Handle/Strap): 어깨에 멜 수 있는 충분한 길이(Drop length 250mm 이상)를 확보하며, 내부에 PP 웨빙(Webbing)이나 고밀도 심지를 삽입하여 형태 유지력을 높입니다. 핸들의 폭은 보통 25mm~38mm 사이에서 결정되며, 인체공학적 설계를 위해 어깨 접촉부의 두께를 보강하기도 합니다.
- 안감(Lining): 주로 210D 나일론이나 T/C 원단을 사용하며, 겉감과의 치수 편차(약 2~3mm 작게 설계)를 통해 내부 우글거림을 방지합니다. 방수 기능을 위해 PU 코팅된 원단을 사용하는 경우 봉제 시 바늘 구멍을 통한 누수를 방지하기 위해 심실링(Seam Sealing) 처리를 병행하기도 합니다.
- 입구 마감(Top Binding/Hemming): '도리이' 공정으로 불리는 상단 마감은 가방의 입체적 형태를 고정하는 골격 역할을 합니다. 이 부위의 스티치 평행도가 제품의 미관을 결정하며, 하중 분산을 위해 이중 스티치(Double Stitch)를 적용하는 것이 일반적입니다.
- 봉제 핵심 메커니즘:
- X-box 보강: 핸들 부착 부위에 적용되는 X자 형태의 박스 봉제는 하중을 사방으로 분산시켜 원단의 미어짐(Seam Slippage)을 방지합니다. 보통 25mm x 30mm 규격이 표준이며, 바늘땀이 겹치는 부위의 실 끊어짐을 방지하기 위해 컴퓨터 패턴기의 속도 감속 세팅이 필요합니다.
- 가셋(Gusset) 처리: 바닥면의 입체감을 형성하는 공정으로, 다층 봉제(Multi-layer sewing) 시 발생하는 땀뜀을 제어하는 것이 기술적 관건입니다. 원단이 겹치는 단차 부위에서 노루발의 압력을 순간적으로 높여주는 자동 압력 조절 장치가 유효하게 작용합니다.
¶ 기술 사양표 (Technical Specifications)
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 스티치 분류 | ISO 4915 Class 301 (본봉), Class 304 (지그재그) | 보강 부위는 304 또는 바텍(Bartack) 사용 |
| 주요 재봉기 | 상하송(Walking Foot), 종합송(Compound Feed) | Juki LU-2810, Brother S-7300A, Siruba L720 |
| 바늘 시스템 | DP×17 (18#~23#), DB×1 (14#~16#) | 소재 두께 및 실 번수에 따라 선택 |
| 땀수 (SPI) | 8 ~ 12 SPI (Stitches Per Inch) | 캔버스/가죽은 7~9, 얇은 나일론은 10~12 |
| 사용 실 (Thread) | 바늘실: 20/3, 30/3 Polyester / 밑실: 동일 | 고강력 코아사 또는 나일론 66 본드사 권장 |
| 최대 봉제 속도 | 2,000 ~ 3,500 spm | 소재 및 공정 난이도에 따라 가변적 설정 |
| 노루발 유형 | 테플론(가죽용), 롤러, 힌지 노루발 | 소재 밀림 방지 및 단차 극복 목적 |
| 밑실 장력 (Towa) | 25 ~ 35 gf (Gram-force) | Towa 장력계 기준, 중량물 표준 세팅 |
| 바늘실 장력 | 150 ~ 250 gf | 땀의 형성 상태(Balance) 확인 후 미세 조정 |
| 보강재 | 부직포 심지(Interlining), PP 웨빙, 타발지 | 핸들 및 바닥면 강성 확보용 |
| 바늘 끝 형태 | R(직물), LR/S(가죽/합성피혁) | 원단 손상 방지 및 스티치 심미성 고려 |
¶ 주요 적용 분야 및 공정 상세
¶ 4.1 핸들 보강 봉제 (Handle Attachment)
쇼퍼백의 내구성을 결정짓는 가장 치명적인 공정입니다. 단순 직선 박음질은 하중 집중 시 원단 조직을 파괴하므로, 20mm x 20mm 또는 25mm x 30mm 규격의 X-box 스티치를 기본으로 합니다. 최근에는 생산성 향상을 위해 컴퓨터 자동 패턴기(Juki AMS-210EN 또는 Brother BAS-311G 시리즈 등)를 사용하여 0.1mm 단위의 정밀한 보강 봉제를 수행합니다. 이때 바늘실 장력은 220gf 이상으로 설정하여 고하중에서도 실이 풀리지 않도록 고정하며, 시작과 끝땀의 도메(Backtacking)를 3땀 이상 겹쳐 박아 풀림을 원천 차단합니다.
¶ 4.2 바닥 가셋 형성 (Bottom Gusseting)
입체적인 수납 공간을 위해 바닥 모서리를 'V'자 또는 'U'자로 꺾어 봉제합니다. 이 구간은 원단이 최대 8겹까지 겹치는 '단차 구간'으로, 재봉기의 교차 상승량(Walking amount)을 5mm 이상으로 설정해야 땀뜀(Skipped stitch)을 방지할 수 있습니다. 베트남 공장에서는 생산 효율을 위해 가셋 전용 지그(Jig)를 사용하여 좌우 대칭을 맞추며, 중국 공장에서는 주로 수동 핸들링을 통한 숙련공 중심의 공정을 선호합니다. 가셋 봉제 후에는 시접을 0.5mm 간격으로 일정하게 쳐내는 트리밍 작업이 수반되어야 가방의 뒤집기(Turning) 공정 후 형태가 미려하게 나옵니다.
¶ 4.3 해리 마감 (Binding)
가방 내부의 시접(Seam Allowance)이 노출되지 않도록 별도의 테이프를 사용하여 감싸는 공정입니다. 주로 폴더(Folder) 조립 장치를 사용하며, 25mm~30mm 폭의 테이프가 사용됩니다. 곡선 구간에서의 테이프 씹힘을 방지하기 위해 숙련된 핸들링이 요구됩니다. 바인딩 시 바늘실 장력은 몸판 봉제보다 약 10% 낮게 설정하여 원단이 우는 현상을 방지하며, 테이프의 시작과 끝부분은 열풍 커팅기를 사용하여 올 풀림을 방지하는 것이 고품질 쇼퍼백의 기준입니다.
¶ 4.4 입구 도리이 (Top-edge Stitching)
가방 입구 전체를 한 바퀴 돌려 박아 형태를 고정하는 최종 마감 공정입니다. 안감과 겉감이 분리되지 않도록 고정하며, 소비자에게 가장 먼저 노출되는 부위이므로 스티치의 평행도(Parallelism)가 극도로 중요합니다. 한국의 고급 가방 공장에서는 이 공정에서 1/8인치 또는 1/4인치 가이드 노루발을 사용하여 스티치 라인의 일관성을 확보합니다. 또한, 실의 매듭이 보이지 않도록 핸들 부착 부위 아래에서 시작하고 끝내는 '숨김 봉제' 기법을 적용합니다.
¶ 4.5 국가별 공정 세팅 차이
- 한국 공장: 소량 다품종 고품질 생산에 특화되어 있으며, Juki LU-2810과 같은 고사양 종합송 재봉기를 선호합니다. 땀수(SPI)를 9~10으로 촘촘하게 설정하여 고급스러운 외관을 강조하며, 실의 끝처리를 라이터나 열칼로 정밀하게 마감하는 '시아게' 공정이 매우 발달해 있습니다.
- 베트남 공장: 글로벌 스포츠 브랜드 및 대형 유통사의 대량 생산 라인 위주로 구성되며, 자동 사절 기능이 포함된 Brother S-7300A 본봉기와 자동 패턴기를 조합하여 공정 속도를 극대화합니다. SPI는 보통 8~9로 설정하여 생산성을 높이며, 라인 밸런싱(Line Balancing)을 통해 시간당 생산량(UPH)을 엄격히 관리합니다.
- 중국 공장: 원부자재 수급이 용이하여 다양한 소재(PVC, 특수 캔버스 등)를 다룹니다. 소재별로 바늘 번수를 18#에서 23#까지 유연하게 변경하며, 주로 Siruba나 Jack 브랜드의 가성비 높은 장비를 혼용하여 운용합니다. 광동성 지역의 공장들은 특수 폴더나 지그 제작 능력이 뛰어나 복잡한 디자인의 쇼퍼백도 빠르게 샘플링합니다.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
-
메카토 (Skipped Stitches / 땀뜀) * 원인: 두꺼운 핸들 부위 통과 시 바늘의 굴곡(Deflection) 발생 또는 가마(Hook) 타이밍 불일치. 바늘 판 구멍이 너무 커서 원단이 빨려 들어가는 현상. * 해결: DP×17 등 강성이 높은 바늘로 교체하고, 가마와 바늘 사이의 간극(Clearance)을 0.05mm로 정밀 재설정. 바늘 판을 소재에 맞는 소구경(1.6mm~2.0mm)으로 교체하여 원단 지지력을 강화.
-
퍼커링 (Puckering / 원단 우글거림) * 원인: 상하 이송 불균형(Differential feed mismatch) 또는 실의 장력이 너무 강함. 특히 나일론 소재에서 봉제 시 발생하는 마찰열로 인한 열수축 현상. * 해결: 상하송 재봉기의 이송 비율을 미세 조정하고, 바늘실 장력을 150gf 수준으로 완화하며 노루발 압력을 4kgf 이하로 최적화. 수축률이 낮은 코아사(Core Spun Thread) 사용 권장.
-
실 끊어짐 (Thread Breakage) * 원인: 고속 봉제(3,000 spm 이상) 시 바늘 마찰열로 인한 합성사 용융(Melting) 또는 가마 끝(Hook Point)의 미세 마모로 인한 실 걸림. * 해결: 바늘 냉각 장치(Needle Cooler) 설치 또는 실리콘 오일 도포. 가마 상태를 루페(Loupe)로 점검 후 1500방 이상의 사포로 연마하거나 소모품 교체 주기 단축.
-
핸들 비대칭 (Uneven Handles) * 원인: 조립 시 마킹(Marking) 누락 또는 원단 밀림으로 인한 위치 이탈. 재단 시 식서 방향을 무시하여 한쪽 핸들만 늘어나는 경우. * 해결: 전용 지그(Jig)를 사용하여 위치를 고정하거나, 재단 시 노치(Notch) 표시를 2mm 깊이로 정확히 수행. 자동 패턴기 도입 시 위치 오차를 ±0.5mm 이내로 제어.
-
스티치 터짐 (Seam Grin) * 원인: 하중 집중 부위의 땀수가 너무 성기거나(Low SPI), 실의 인장 강도 부족. 밑실 장력이 너무 약해 땀이 뜨는 현상. * 해결: SPI를 10 이상으로 상향 조정하고, 3합 이상의 고강력 나일론사(Bonded Nylon) 사용. 바닥면은 반드시 이중 봉제(Double Stitching)를 적용하여 안전율 확보.
¶ 품질 검사 기준 (QC Standards)
- 치수 정밀도: 작업지시서(Spec Sheet) 대비 가로/세로/폭 ±5mm 이내 관리.
- 핸들 대칭성: 좌우 핸들의 부착 위치 및 노출 길이 대칭성 (허용 오차 ±3mm).
- 인장 테스트 (Hanging Test): 설계된 최대 하중(예: 10kg~15kg)을 가한 상태로 24시간 방치 후 봉제선 벌어짐이나 원단 미어짐이 없어야 함.
- 시아게(Finishing) 상태: 잔사(Loose thread) 완벽 제거, 초크 자국 및 오염 전수 검사. 특히 실밥 길이는 3mm 이하로 관리하여 소비자 클레임 방지.
- 안전성 검사: 니들 디텍터(Needle Detector) 통과 필수. 1.0mm 철구(Steel ball) 기준 감도 설정으로 잔류 바늘 유무 확인.
- 스티치 균일성: 1인치당 땀수(SPI)의 일관성 유지. 코너 부위의 땀 뭉침(Bird's nest) 현상 엄격 금지.
- AQL 기준: 주요 결함(Major Defect) 1.5%, 경미한 결함(Minor Defect) 4.0% 기준 적용하여 합격 여부 판정.
¶ 현장 전문 용어 및 은어
| 구분 | 용어 | 비고 |
|---|---|---|
| 한국어 (KR) | 쇼퍼백 | 공식 명칭 (시장가방 등 은어 사용 지양) |
| 한국어 (KR) | 도리이 | 가방 입구 부분을 한 바퀴 돌려 박는 마감 공정 |
| 한국어 (KR) | 시아게 | 최종 마무리, 검사 및 포장 공정 |
| 한국어 (KR) | 조시 | 실의 장력 상태 및 땀의 밸런스 |
| 한국어 (KR) | 나라시 | 원단 연단(Lay-up) 공정 |
| 한국어 (KR) | 해리 | 바인딩(Binding) 공정의 현장 용어 |
| 베트남어 (VN) | Quai túi | 가방의 핸들 또는 끈 |
| 베트남어 (VN) | May mí | 끝박음질 (Edge Stitching) |
| 베트남어 (VN) | Công đoạn | 공정 (Process step) |
| 일본어 (JP) | ショッパー | 쇼퍼백의 약칭 |
| 일본어 (JP) | 持ち手 (Mochite) | 가방의 손잡이/핸들 |
| 일본어 (JP) | コバ塗り (Kobanuri) | 기리메(Edge coat) 작업 |
| 중국어 (CN) | 购物袋 (Gòuwù dài) | 쇼퍼백의 일반적 명칭 |
| 중국어 (CN) | 托特包 (Tuōtè bāo) | 토트백 (상위 개념) |
| 중국어 (CN) | 针距 (Zhēnjù) | 땀수 (Stitch length/SPI) |
¶ 장비 세팅 가이드 (Technical Setup)
- 이송 시스템 동기화: 캔버스나 가죽 소재 봉제 시, 원단 밀림을 방지하기 위해 피드 독(Feed Dog), 노루발, 바늘이 동일한 궤적으로 움직이는 종합송(Compound Feed) 세팅이 필수입니다. Juki LU-2810 모델 기준, 이송 타이밍을 표준보다 약간 빠르게 설정하여 두꺼운 구간에서의 밀림을 상쇄합니다.
- 교차 상승량 조정: 핸들이 겹치는 두꺼운 구간(약 5~8mm)을 넘을 때 노루발이 원단을 치지 않도록 교차 상승량을 5mm 이상으로 확보합니다. 이는 재봉기 상단의 다이얼을 통해 조절 가능하며, 너무 높게 설정하면 소음과 진동이 증가하므로 적정선을 유지해야 합니다.
- 장력 정밀 제어: Towa 장력계를 사용하여 밑실 장력을 30gf 내외로 설정합니다. 이는 일반 의류(15~20gf)보다 높은 수치로, 두꺼운 원단 내부에서 매듭이 정확히 중앙에 위치하도록 유도합니다. 바늘실 장력은 소재 두께에 따라 180~250gf 사이에서 결정하며, 실의 꼬임(Twist) 방향에 따라 가이드 구멍 통과 방식을 조정합니다.
- 노루발 압력: 다층 봉제 시 노루발이 뜨는 현상을 막기 위해 압력을 5~7kgf로 설정하되, 원단 표면 손상을 방지하기 위해 테플론 시트나 고무 코팅 노루발을 선택적으로 사용합니다. 특히 PU 소재 쇼퍼백은 노루발 자국이 남기 쉬우므로 압력 조절에 주의해야 합니다.
¶ 공정 흐름도 (Process Flowchart)
¶ 소재별 봉제 특성 및 주의사항
- 캔버스 (Canvas): 10oz~16oz 고밀도 직물이 주로 사용됩니다. 바늘 끝이 뭉툭해지면 원단 올이 튀는 현상이 발생하므로 4시간 가동 후 바늘 교체를 권장합니다. 실은 20/3 코아사를 사용하여 빈티지한 느낌과 강도를 동시에 확보합니다. 세탁 후 수축률이 크므로 재단 시 1~2%의 여유분을 두는 것이 좋습니다.
- 합성피혁 (PU/PVC): 마찰 계수가 높아 일반 노루발 사용 시 원단이 밀립니다. 반드시 테플론 노루발을 사용하고, 바늘은 가죽 전용인 LR 포인트를 사용하여 스티치가 사선으로 예쁘게 눕도록 유도합니다. 열에 약하므로 다림질 공정은 생략하거나 저온에서 신속히 진행합니다.
- 리사이클 폴리에스터 (RPET): 최근 친환경 트렌드로 사용량이 급증하고 있습니다. 원사 특성상 열에 취약하여 고속 봉제 시 실 끊어짐이 잦으므로, spm을 2,200 이하로 낮추고 바늘 냉각 장치를 가동하는 것이 필수적입니다. 또한, 원단 표면이 미끄러워 봉제 시 집게(Clip)를 사용하여 고정하는 것이 유리합니다.
¶ 관련 항목
- 토트백 (Tote Bag): 쇼퍼백의 원형이 되는 가방 형태.
- X-box 스티치: 고하중 지지용 보강 봉제 기법.
- 상하송 재봉기 (Walking Foot): 두꺼운 소재 봉제에 특화된 장비.
- SPI (Stitches Per Inch): 봉제 밀도를 나타내는 품질 지표.
- 니들 디텍터 (Needle Detector): 잔류 바늘 검출용 필수 안전 장비.
- 코아사 (Core Spun Thread): 고강력 폴리에스터 실.
- ISO 4915: 봉제 스티치 유형에 관한 국제 표준.
¶ 실전 트러블슈팅 노하우 (Senior Technician's Tips)
- 바늘 열 관리: 고속 봉제 시 실이 자꾸 끊긴다면 바늘 번수를 한 단계 높여(예: 19# -> 21#) 열 방산 면적을 넓히거나, 바늘 끝에 실리콘 오일을 자동 공급하는 장치를 추가하십시오. 바늘 온도가 200℃를 넘어가면 폴리에스터 실은 녹기 시작하여 인장 강도가 급격히 저하됩니다.
- 트위스트(Twist) 방지: 가셋 봉제 시 좌우 대칭이 맞지 않으면 가방이 한쪽으로 기웁니다. 재단 단계의 노치(Notch)와 봉제 시의 가이드 지그(Jig) 사용을 절대적으로 준수해야 합니다. 특히 대칭형 쇼퍼백은 1mm의 오차도 육안으로 식별되므로 숙련공 배치가 필수적입니다.
- 밑실 장력의 중요성: 장력 불균형의 90%는 보빈 케이스 내부의 미세한 실먼지에서 시작됩니다. 매 교대 시간마다 에어건으로 보빈 케이스를 청소하고 Towa 장력계로 수치를 재확인하십시오. 보빈의 회전 방향(보통 시계 방향)이 올바른지도 상시 점검 대상입니다.
- 소재별 바늘 선택: 합성피혁 쇼퍼백의 경우 R 포인트 바늘은 원단을 찢을 수 있으므로, 스티치가 사선으로 예쁘게 형성되는 LR 포인트 바늘 사용을 권장합니다. 반면 캔버스 소재는 원단 조직을 가르며 들어가는 R 포인트가 더 안정적인 땀을 형성합니다.
- 단차 구간 통과 팁: 핸들이 겹치는 부위에서 재봉기가 멈칫거린다면, 노루발 뒤쪽에 동일한 두께의 원단 조각을 끼워 수평을 맞추는 '레벨링(Leveling)' 기법을 사용하십시오. 이는 땀길이가 짧아지는 현상을 방지하고 일정한 SPI를 유지하게 해줍니다.
¶ 국가별 생산 관리 전략 및 현장 실무
쇼퍼백 생산 시 국가별 공장 특성에 따른 관리 포인트는 다음과 같습니다.
- 한국 (KR): 주로 하이엔드 브랜드의 샘플 및 메인 생산을 담당합니다. 기술자는 20년 이상의 숙련공이 많으며, '도리이' 공정에서 수동으로 장력을 미세 조정하는 노하우가 뛰어납니다. 품질 기준이 매우 까다로워 잔사 제거(시아게) 단계에 별도의 검사 인력을 2중으로 배치하며, 포장 전 금속 탐지기 검사를 통해 안전성을 극대화합니다.
- 베트남 (VN): 글로벌 스포츠 브랜드 및 대형 유통사의 쇼퍼백 대량 생산 기지입니다. 라인 밸런싱(Line Balancing)이 철저하며, 각 공정마다 초시계를 사용하여 목표 생산량(Target)을 관리합니다. 자동 사절기와 자동 패턴기 보급률이 가장 높으며, ISO 9001 품질 경영 시스템을 기반으로 모든 공정이 매뉴얼화되어 있습니다.
- 중국 (CN): 광동성(Guangdong) 지역을 중심으로 원부자재 수급부터 완제품 출하까지 원스톱 서비스가 가능합니다. 소재의 다양성이 넓어 특수 코팅 원단이나 복합 소재 쇼퍼백 생산에 강점이 있습니다. 현장에서는 '침거(针距, 땀수)'와 '조시(张力, 장력)' 관리를 위해 매일 아침 장비 점검 회의를 진행하는 것이 일반적이며, 가성비 높은 부자재 활용 능력이 뛰어납니다.
쇼퍼백 제조 공정은 단순해 보이지만, 하중을 견디는 물리적 설계와 미적 완성도를 동시에 충족해야 하는 고난도 작업입니다. 위에서 언급된 기술 사양과 세팅 가이드를 준수함으로써 클레임 없는 고품질 제품 생산이 가능합니다. 특히 Towa 장력계를 활용한 수치 기반의 품질 관리는 현장 기술자의 감에만 의존하던 과거 방식에서 벗어나 데이터 중심의 스마트 팩토리로 나아가는 첫걸음입니다. 모든 공정에서 바늘의 상태와 실의 장력을 주기적으로 체크하는 습관이 불량률을 0.1% 이하로 낮추는 핵심 비결입니다.
