¶ 개요 (Introduction)

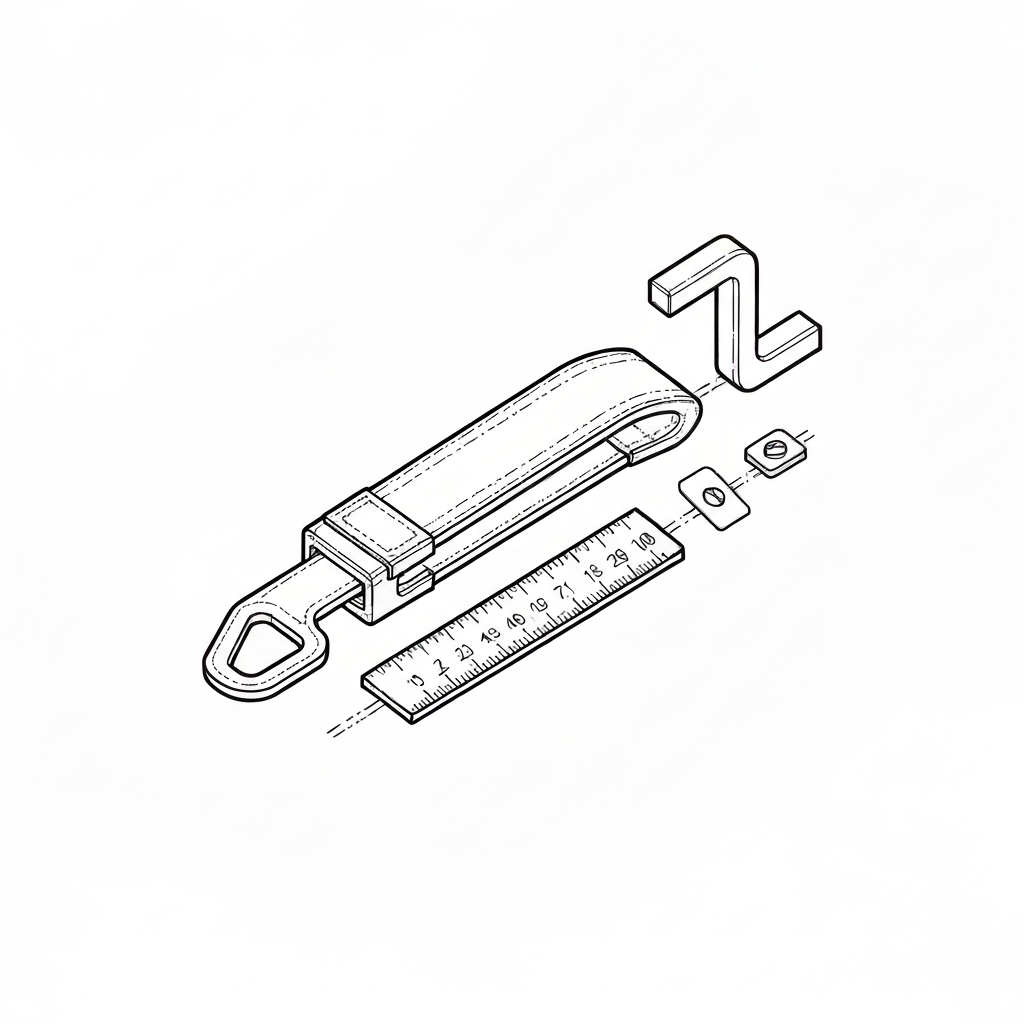

멜빵 고정 루프(Shoulder Strap Retainer)는 가방, 배낭, 전술 조끼, 산업용 하네스 등의 어깨끈(Shoulder Strap) 길이를 조절한 후 남게 되는 여분의 웨빙(Webbing) 스트랩이 외부로 늘어지거나 흔들리지 않도록 본체 스트랩에 밀착 고정하는 부품 또는 봉제 구조물을 의미한다.
산업 현장에서는 스트랩 키퍼(Strap Keeper), 유동 루프(Floating Loop), 또는 일본어의 영향으로 유칸(遊環)이라 불리기도 한다. 이 구성 요소는 단순히 미관을 정돈하는 역할을 넘어, 사용자의 활동성 확보, 외부 장애물 걸림에 의한 사고 방지(Safety Hazard Prevention), 그리고 조절 버클(Buckle)에 가해지는 하중의 방향을 일정하게 유지하여 설정된 길이를 안정적으로 고정하는 기계적 보조 장치로서의 기능을 수행한다. 특히 군사용 및 고소 작업용 안전 장비에서는 필수적인 안전 사양으로 분류된다.
¶ 정의 및 구조 (Definition and Structure)
물리적 형태와 제조 방식에 따라 다음과 같이 분류된다.
- 하드웨어형 (Hardware Type):
- POM(Polyacetal), Nylon 66 등 고강도 엔지니어링 플라스틱이나 알루미늄, 스테인리스강 등 금속으로 사출/가공된 부품이다.
- 스트랩에 끼워 사용하며 위치 이동이 자유롭고, 내구성이 뛰어나지만 충격 시 파손 위험이 있으며 무게가 봉제형보다 무겁다.
- 봉제형 (Fabric/Webbing Loop):
- 메인 스트랩과 동일하거나 유사한 재질의 웨빙을 고리 형태로 제작하여 부착한다.
- ISO 4915 Class 301(Lockstitch)로 루프 자체의 원형을 형성하고, Class 304(Zigzag Bar-tack)를 통해 본체에 고정하거나 유동형으로 제작한다. 유연성이 뛰어나고 인체 접촉 시 이물감이 적다.
기계적 작동 원리: 봉제형 루프의 내경(Inner Diameter)은 메인 스트랩 두께의 약 1.1~1.2배로 설정하는 것이 기술적 표준이다. 이는 적절한 마찰 저항(Friction Resistance)을 유지하여 루프가 스스로 흘러내리는 것을 방지하면서도, 사용자가 의도적으로 위치를 조절할 때 발생하는 '슬라이딩 토크'를 최적화하기 위함이다.
¶ 기술 사양표 (Technical Specifications)
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 스티치 분류 (ISO 4915) | Class 301 (Lockstitch), Class 304 (Zigzag Bar-tack) | 강도 및 신축 대응 |
| 주요 사용 기계 | 전자 바택기 (Electronic Bar-tacker), 자동 본봉 재봉기 | Juki, Brother, Jack 등 |
| 추천 모델 | Juki LK-1900BN, Brother KE-430HX, Jack JK-T1900B | 글로벌 표준 모델 |
| 바늘 시스템 | DP×17 (18# ~ 23#) / DP×5 (14# ~ 16#) | 원단 두께 및 밀도에 따라 선택 |
| 스티치 밀도 (SPI) | 8 ~ 12 SPI (본봉), 28 ~ 42 Stitches (바택) | 웨빙 밀도 및 요구 강도에 비례 |
| 사용 실 (Thread) | 바늘실: 20/3 Nylon Bonded / 밑실: 20/3 Nylon Bonded | 고인장 강도 및 내마모성 요구 |
| 최대 봉제 속도 | 2,800 ~ 3,200 spm | 생산성 및 바늘 발열 고려 |
| 공압 요구치 | 0.5 ~ 0.55 MPa (5.0 ~ 5.5 kgf/cm²) | 자동 사절 및 노루발 승강용 |
| 적합 소재 | Nylon/Polyester Webbing, Cordura, TPU Coated Fabric | 내마모성 및 고밀도 소재 위주 |
¶ 적용 분야 및 상세 사양 (Applications)
- 아웃도어/스포츠 (Outdoor & Sports):
- 백팩 어깨끈 및 힙 벨트: 20mm~38mm 폭의 나일론 웨빙 루프가 주로 사용된다. 10~12 SPI의 본봉으로 제작되며, 경량화를 위해 얇은 웨빙이 선호된다.
- 가슴 스트랩(Sternum Strap): 상하 조절이 가능하도록 유동형 루프 구조를 채택하며, 배낭의 하중 분산에 기여한다.
- 군사/전술 (Military & Tactical):
- MOLLE 시스템 연동: 20/3 또는 30/3 고강력 나일론 본디드사를 사용한다. 바택 침수를 42침 이상으로 설정하여 극한의 환경(저온, 고습)에서도 파손되지 않도록 설계한다.
- 총기 슬링(Sling): 급격한 기동 시 스트랩이 걸리지 않도록 루프를 2중으로 배치하거나, 적외선 반사 억제(IRR) 처리가 된 웨빙을 사용한다.
- 산업 안전 (Industrial Safety):
- 고소 작업용 안전 벨트(Full Body Harness): ISO 10333-1 규격에 따라 추락 시 충격을 견뎌야 한다. 루프 자체도 인장 강도 테스트 대상이며, 10/3 이상의 굵은 실과 DP×17 23# 바늘이 사용된다.
- 의류 및 패션 (Apparel & Fashion):
- 트렌치 코트 및 야상: 허리 벨트나 소매 끝단(Cuff)의 비조(Tab) 고정용. 웨빙 대신 본체 원단을 4겹 접기(4-Fold) 하여 제작하며, 심미성을 위해 14~16 SPI의 고밀도 땀수를 적용한다.
- 반려동물 용품 (Pet Supplies):
- 대형견 하네스: 동물의 움직임에 의한 마찰이 잦으므로 피부 자극을 줄이기 위해 루프의 안쪽 면을 부드러운 소재로 안감 처리하거나 열처리를 극도로 매끄럽게 마감한다.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
- Skipped Stitch (메야또/땀뜀)
- 원인: 웨빙 겹침 부위의 급격한 두께 변화로 인한 노루발 부상(Foot Lift) 및 바늘 휨.
- 해결: DP×17 등 강성이 높은 바늘 사용. Juki LK-1900BN 기준, 바늘대 높이를 표준보다 0.5mm 낮추고 셔틀 훅(Shuttle Hook)의 타이밍을 미세하게 늦게 설정(Retarded Timing)하여 루프 형성을 안정화한다.
- Thread Melting (실 녹음/단사)
- 원인: 고속 바택 시 발생하는 마찰열이 나일론사의 융점(약 250°C)을 초과하여 실이 녹거나 끊어짐.
- 해결: 바늘 냉각 장치(Needle Cooler) 가동, 실리콘 오일(Thread Lubricant) 도포. 봉제 속도를 2,500 spm 이하로 하향 조정하고, 바늘실 장력을 Towa Gauge 기준 120g 이하로 관리한다.
- Loop Misalignment (위치 이탈)
- 원인: 수작업 투입 시 웨빙의 미끄러짐 또는 작업자의 숙련도 부족.
- 해결: 전용 고정 지그(Jig) 제작. 루프 폭에 맞춘 가이드 플레이트를 침판(Needle Plate) 위에 부착하여 투입 시 좌우 흔들림을 차단한다.
- Fraying at Edges (웨빙 올 풀림)
- 원인: 루프용 웨빙 절단면의 열처리(Heat Sealing) 불량 또는 온도 부족.
- 해결: 초음파 커팅기(Ultrasonic Cutter) 사용 권장. 열칼(Hot Knife) 사용 시 온도를 280°C~300°C로 유지하되, 절단면이 날카롭지 않도록 라운드(R) 처리를 병행한다.
- Insufficient Strength (봉제 강도 미달)
- 원인: 바택 침수(Stitch Count) 부족 또는 하부 실 장력 약화로 인한 매듭 형성 불량.
- 해결: 바택 패턴을 'X'자 또는 'Double Bar' 형태로 변경. 밑실 장력을 Towa 기준 30~35g으로 설정하여 매듭이 웨빙 내부 깊숙이 박히도록 유도한다.
¶ 품질 검사 기준 (QC Standards)
- 인장 강도 테스트 (Tensile Strength): 완제품 상태에서 루프에 수직 하중을 가한다. 일반용은 15~25kgf, 산업용/군용은 50kgf 이상의 하중에서 봉제선 파손이나 웨빙 이탈이 없어야 한다.
- 통과 유격 확인 (Clearance Check): 메인 스트랩이 루프 내부를 통과할 때 1kgf 미만의 힘으로 슬라이딩이 가능해야 하며, 반대로 루프가 스스로 흘러내리지 않는 적정 마찰력을 확인한다.
- 열처리 상태 (Heat Seal Quality): 웨빙 절단면이 날카로워 사용자 피부에 상처를 입히지 않는지, 과도한 열에 의한 변색(Yellowing)이나 탄화 현상이 없는지 검사한다.
- 대칭성 및 위치 (Symmetry): 좌우 어깨끈의 루프 부착 위치가 설계 도면 대비 ±2mm 이내여야 한다.
- 실밥 마감 (Thread Trimming): 바택 시작과 끝의 실꼬리가 1mm 이하로 짧게 제거되었는지 확인한다. 실꼬리가 길면 사용 중 외부 물체에 걸려 봉제가 풀릴 위험이 있다.
¶ 공장 실무 은어 및 용어집 (Glossary)
| 언어 | 용어 | 현장 표기/발음 | 비고 |
|---|---|---|---|
| 한국어 | 멜빵 고정 루프 | 키퍼, 루프, 고리 | 가장 일반적인 통칭 |
| 한국어 | 가도메 | 가도메 (Gadome) | 일본어 'Kari-dome' 유래. 임시 고정 또는 짧은 바택 |
| 일본어 | 遊環 | 유칸 (Yukan) | '움직이는 고리'라는 뜻의 정식 명칭 |
| 일본어 | 遊動ループ | 유도 루푸 | 유동형 루프를 지칭 |
| 베트남어 | Đai giữ dây | 다이 지으 자이 | 끈을 잡아주는 띠 |
| 중국어 | 活动环 | 후오동 환 (Huódòng huán) | 활동환 (움직이는 고리) |
| 중국어 | 织带固定环 | 즈다이 구딩 환 | 웨빙 고정 루프 |
| 영어 | Strap Keeper | 스트랩 키퍼 | 미주/유럽 바이어 통용 용어 |
¶ 장비 세팅 및 공정 가이드 (Technical Setup)
- 장력 제어 (Tension Control):
- 웨빙은 일반 원단보다 반발력이 크므로, 밑실(Bobbin Thread) 장력을 Towa Gauge 기준 25~35g으로 강하게 설정한다.
- 바늘실(Needle Thread)은 120~150g 사이에서 매듭(Knot)이 웨빙 조직 내부 중앙에 위치하도록 세팅한다. 매듭이 위로 솟으면 마찰에 의해 실이 끊어지고, 아래로 처지면 루프가 헐거워진다.
- 바늘 끝 형상 (Needle Point):
- 일반적인 'R' 포인트보다는 나일론 조직을 가르며 침투하는 'D' 포인트(Triangular Point) 또는 'SD' 포인트를 사용한다. 이는 바늘이 조직을 통과할 때의 저항을 줄여 발열을 억제하고, 원단 조직의 손상(Fiber Damage)을 최소화한다.
- 이송 장치 (Feed Mechanism):
- 하부 피드 독(Feed Dog)의 높이를 1.2mm~1.5mm로 상향 조정한다.
- 거친 눈(Coarse Teeth) 타입의 피드 독을 사용하여 두꺼운 웨빙의 이송력을 확보한다. 이송이 불안정할 경우, 상하 통합 이송(Walking Foot) 방식의 재봉기 사용을 권장한다.
- 노루발 압력 (Presser Foot Pressure):
- 웨빙이 밀리지 않도록 노루발 압력을 평소보다 20% 강화하되, 너무 강하면 웨빙 표면에 자국(Presser Mark)이 남으므로 우레탄 코팅 노루발을 사용하는 것이 좋다.
¶ 공정 흐름도 (Process Flowchart)
graph TD
A[웨빙 원단 입고 및 검사] --> B[초음파/열칼 커팅 및 단면 처리]
B --> C{루프 유형 결정}
C -- 고정형 --> D[본체 스트랩에 직접 바택 봉제]
C -- 유동형 --> E[루프 자체 원형 합봉]
E --> F[메인 스트랩에 루프 삽입]
D --> G[인장 강도 샘플링 테스트]
F --> G
G --> H[실밥 제거 및 외관 검사]
H --> I[최종 조립 공정 이동]
I --> J[완제품 검사 및 포장]
¶ 국가별 공장 실무 차이 (Regional Differences)
- 한국 (K-Factory):
- 주로 고부가가치 제품(High-end)을 생산하며, 루프의 연결 부위를 0.5mm 단위로 정밀하게 맞추는 '맞춤 봉제'를 선호한다. 바택의 시작점과 끝점을 일치시켜 외관상 완벽한 사각형을 구현하는 기술적 디테일에 강점이 있다.
- 베트남 (V-Factory):
- 글로벌 스포츠 브랜드의 가이드라인에 따라 '데이터 기반 생산'을 수행한다. 모든 재봉기에 장력계가 비치되어 있으며, 2시간마다 샘플링을 통해 바택의 침수와 장력을 체크하는 QC 시스템이 매우 엄격하다.
- 중국 (C-Factory):
- 속도와 단가를 중시한다. 루프 제작 전용 '자동 루프 재봉기'를 직접 개조하여 사용하며, 한 번의 페달 조작으로 커팅과 봉제가 동시에 이루어지는 반자동 시스템을 구축하여 압도적인 생산량을 자랑한다.
¶ 소재별 궁합 및 주의사항 (Material Compatibility)
- 나일론 웨빙 + 나일론 본디드사: 가장 권장되는 조합이다. 신축율과 열수축률이 유사하여 세탁이나 환경 변화에도 봉제선이 울지(Puckering) 않는다.
- 폴리에스터 웨빙 + 나일론사: 폴리에스터는 나일론보다 조직이 단단하므로 바늘 번수를 한 단계 높여야(예: 19# -> 21#) 바늘 부러짐을 방지할 수 있다.
- TPU 코팅 웨빙: 방수 가방에 주로 사용된다. 봉제 시 바늘 구멍을 통해 수분이 침투할 수 있으므로, 봉제 후 심실링(Seam Sealing) 처리를 하거나 무봉제(Welding) 루프 방식을 검토해야 한다.
¶ 유지보수 및 관리 (Maintenance)
- 일일 점검: 바택기의 사절 칼날(Thread Trimmer) 상태를 점검하여 실밥이 깨끗하게 잘리는지 확인한다. 칼날 마모 시 실꼬리가 길어져 품질 불량의 원인이 된다.
- 주간 점검: 셔틀 훅 내부의 먼지 및 웨빙 보풀을 제거한다. 고밀도 웨빙 봉제 시 발생하는 보풀은 급유 시스템을 막아 기계 고장을 유발할 수 있다.
- 바늘 교체 주기: 고속 생산 시 4~8시간마다 바늘을 교체하는 것을 권장한다. 바늘 끝이 미세하게 마모되면 웨빙 조직을 끊어 인장 강도를 저하시킨다.
¶ 관련 항목 (Related Items)
- 웨빙 (Webbing): 루프의 주재료가 되는 고밀도 직조 테이프.
- 사다리 버클 (Ladder Lock): 멜빵 길이를 조절하는 부품으로 루프와 인접 배치됨.
- 바택 (Bar-tack): 고하중을 견디기 위한 고밀도 지그재그 봉제 기법.
- D링 (D-Ring): 루프 상단에 추가하여 액세서리 체결 기능을 부여하기도 함.
- 초음파 융착 (Ultrasonic Welding): 실 없이 웨빙을 접합하는 최신 공법으로, 방수 및 경량화 제품에 적용됨.
