¶ 개요
사이드 압축 버클(Side Compression Buckle)은 백팩, 더플백, 전술용 베스트 등 가방 및 장비의 측면에 부착되어 내부 적재물의 부피를 물리적으로 압축하고 하중을 사용자의 신체 밀착형으로 유도하는 부자재 시스템입니다. 이 시스템은 단순히 입구를 닫는 기능을 넘어, 이동 시 내부 물품의 유동(Shift)을 방지하여 무게 중심을 안정화하고 봉제선(Seam line)에 가해지는 인장 응력을 분산시켜 제품의 수명을 연장하는 핵심적인 역할을 합니다.
산업 제조 현장에서 사이드 압축 버클은 제품의 '구조적 완성도'를 결정짓는 핵심 요소로 평가받습니다. 특히 대용량 가방에서 내용물이 적을 경우 발생하는 '처짐 현상(Sagging)'을 방지하며, 외부 프레임이 없는 소프트쉘 가방의 형태를 유지하는 골격 역할을 수행합니다. 대체 기법으로는 지퍼 확장 방식(Expandable Zipper)이나 드로스트링(Drawstring) 방식이 있으나, 사이드 압축 버클은 무단계 조절 가능성과 강력한 물리적 고정력이라는 측면에서 압도적인 우위를 점합니다. 고중량 하중이 발생하는 아웃도어 및 군용 장비에서는 인장 강도 확보를 위해 필수적으로 채택되는 사양입니다.
¶ 정의 및 메커니즘

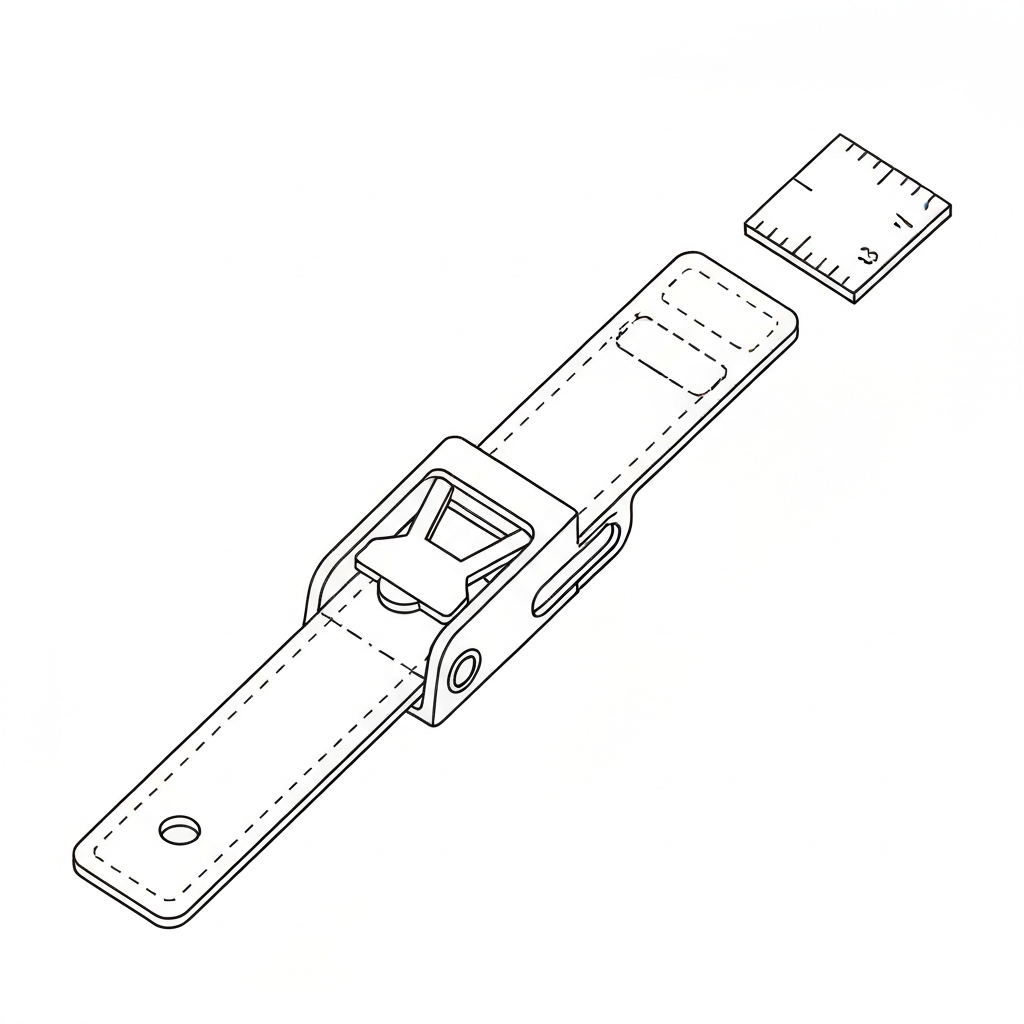

물리적으로는 고밀도 나일론 웨빙(Webbing) 스트랩과 플라스틱 또는 금속 소재의 버클(Side Release Buckle 또는 Ladder Lock)이 결합된 구조입니다. 사용자가 스트랩의 끝단을 당기면 버클 내부의 마찰 고정판(Cam/Teeth)이 웨빙을 고정하며 가방의 폭을 수축시킵니다.
2.1 기계적 작동 원리 및 상호작용 사이드 압축 버클의 핵심 메커니즘은 '마찰 잠금(Friction Lock)'과 '응력 분산(Stress Distribution)'에 있습니다. 웨빙이 버클의 바(Bar)를 통과할 때 발생하는 굴곡 마찰력은 사용자가 당기는 힘의 수배에 달하는 유지력을 제공합니다. 이때 봉제 부위(Attachment Point)는 가방 본체 원단과 웨빙 사이의 전단 응력(Shear Stress)을 견뎌야 합니다. 본봉(Lockstitch)만으로는 이 하중을 견디기 어렵기 때문에, 지그재그 형태의 전자 바택(Bar-tack) 공정을 통해 단위 면적당 침수를 극대화하여 원단 섬유 사이로 하중을 분산시킵니다.
2.2 역사적 배경 및 산업적 변천 초기 군용 배낭에서는 금속 버클과 가죽 스트랩을 사용했으나, 1970년대 이후 ITW Nexus, Duraflex 등의 기업이 고강도 플라스틱(Acetal/POM) 버클을 상용화하면서 현재의 형태로 발전했습니다. 한국의 봉제 공장들은 80-90년대 OEM 생산을 통해 이 공정의 표준화를 주도했으며, 현재는 베트남과 중국의 대형 공장에서 자동화 패턴 재봉기를 통해 고도로 규격화된 생산이 이루어지고 있습니다.
2.3 국가별 현장 인식 및 관리 차이 * 한국 (Korea): '도메(바택)'의 정교함과 실밥 처리를 품질의 최우선 척도로 삼습니다. 주로 고가 아웃도어 브랜드의 까다로운 QC 기준을 충족하는 기술력을 보유하고 있으며, 바늘 열 관리와 실 장력의 미세 조정을 강조합니다. * 베트남 (Vietnam): 대규모 라인 생산에 최적화되어 있습니다. Juki나 Brother의 최신 전자 바택기를 활용한 데이터 기반의 품질 관리가 강점이며, 공정별 지그(Jig) 사용이 일반화되어 있습니다. * 중국 (China): 부자재 공급망이 매우 발달하여 다양한 등급의 버클과 웨빙을 신속하게 수급합니다. 원가 절감을 위한 효율적 공정 설계에 능숙하며, 최근에는 자동화 패턴 재봉기 보급률이 세계 최고 수준입니다.
¶ 기술 사양표 (부착 및 봉제 기준)
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 스티치 분류 (ISO 4915) | Class 301 (Lockstitch) / Class 304 (Zig-zag Bar-tack) | 고강도 보강 봉제 필수 |
| 주요 사용 기계 | 전자 바택기 (Electronic Bar-tacker), 패턴 재봉기 (Programmable Pattern Sewer) | Juki LK-1900BN, Brother KE-430HX 등 |
| 바늘 시스템 (Needle) | DP×17 (Heavy Duty), DP×5 (Medium) | 원단 두께에 따라 #19 ~ #23 선택 |
| 바늘 끝 형태 (Point) | R (Standard Round), SPI (Sharp Round) | 고밀도 웨빙 관통력 확보용 |
| 침수 (Stitch Count) | 28침, 36침, 42침 (패턴당) | 하중 강도 요구치에 따라 설정 |
| 봉사 (Thread) | 코아사 또는 나일론사 20/3, 30/3 | 내마모성 및 인장 강도 고려 |
| 최대 봉제 속도 | 2,800 ~ 3,200 spm | 생산성 및 바늘 열 발생 조절 필요 |
| 적합 원단 | Cordura 500D~1000D, Ballistic Nylon, High-density Webbing | - |
| 장력 설정 (Towa 기준) | 상실: 120-150g / 하실(보빈): 25-35g | 원단 및 실의 종류에 따라 미세 조정 |
| SPI (Stitches Per Inch) | 7 ~ 9 SPI (가방 기준), 10 ~ 12 SPI (의류 기준) | 보강 부위는 패턴 침수로 결정 |
| 노루발 압력 | 4.5kg ~ 6.0kg (유압/스프링식) | 웨빙 밀림 방지 및 이송 안정화 |
¶ 적용 분야 및 상세 사양
사이드 압축 버클은 제품의 용도와 요구되는 인장 강도에 따라 봉제 방식과 부자재 사양이 달라집니다.
4.1 가방 및 잡화 (Heavy Duty) * 전문 아웃도어 백팩: 30L 이상의 대형 배낭 측면에 2~3단으로 배치됩니다. 하단은 어깨끈 연결부(Load Lifter)와 연동되어 무게 중심을 등판 쪽으로 밀착시킵니다. (사용 실: 나일론 20/3, 바택: 42침 이상) * 전술용 기어 (Tactical): MOLLE 시스템과 결합하여 파우치의 흔들림을 방지합니다. 야간 투시경 등 정밀 기기 보호를 위해 극도의 압축력이 요구되며, 주로 무광택(Matte) 처리된 아세탈 버클을 사용합니다. * 여행용 캐리어/더플백: 지퍼에 가해지는 압력을 분산하기 위해 외부를 가로지르는 형태로 부착됩니다. (사용 바늘: DPx17 #22)
4.2 의류 (Functional Apparel) * 테크웨어 및 워크웨어: 자켓의 허리 라인 조절이나 조끼(Vest)의 측면 피팅용으로 사용됩니다. 가방용보다 얇은 10mm~15mm 폭의 웨빙을 주로 사용합니다. (사용 실: 코아사 30/3, SPI: 11) * 라이딩 자켓: 고속 주행 시 옷감이 펄럭이는 것을 방지하기 위해 팔뚝이나 허리 측면에 배치됩니다. * 전술 조끼 (Plate Carrier): 커머번드(Cummerbund) 부위의 신속한 피팅과 탈착을 위해 사이드 압축 버클 메커니즘을 응용합니다.
4.3 산업 및 특수 용도 * 정밀 기기 케이스: 내부 완충재와 기기 사이의 유격을 없애기 위한 내부 고정 스트랩으로 활용됩니다. * 의료용 보조기: 환자의 신체 사이즈에 맞춰 압박 강도를 조절하는 부위에 적용되어 안정적인 지지력을 제공합니다.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
- 웨빙 미끄러짐 (Webbing Slippage)
- 원인: 버클 내부의 마찰 돌기(Teeth) 설계 불량 또는 웨빙의 두께가 규격보다 얇음(Thin gauge).
- 해결: 버클 내경에 맞는 두께(최소 1.0mm 이상)의 웨빙을 사용하거나, 표면 마찰력이 높은 나일론 소재로 교체합니다. 현장 팁: 웨빙 표면에 헤링본(Herringbone) 패턴이 있는 경우 마찰력이 낮을 수 있으므로 평직(Plain weave) 고밀도 웨빙을 우선 고려하십시오.
- 바택 부위 원단 미어짐 (Fabric Rupture at Bar-tack)
- 원인: 과도한 인장력 집중 또는 바늘에 의한 원단 섬유 손상(Needle Cutting).
- 해결: 바택 하단에 보강재(Reinforcement Patch/Non-woven)를 추가하고, 끝이 둥근 Ball-point 바늘 사용을 검토합니다. 현장 팁: 바늘 끝이 무뎌지면 원단 실을 끊어버리므로 매 4~8시간 작업 후 바늘 상태를 점검하십시오.
- 버클 저온 파손 (Cold Crack)
- 원인: 일반 PP(Polypropylene) 소재 버클 사용 시 영하 기온에서 충격 취약성 발생.
- 해결: 내충격성이 강한 아세탈(Acetal/POM) 또는 나일론 소재의 브랜드 부자재(Duraflex, Woojin Plastic, ITW Nexus)를 사용합니다.
- 봉제 위치 비대칭 (Asymmetric Alignment)
- 원인: 좌우 대칭 마킹 누락 또는 봉제 시 원단 밀림 현상.
- 해결: 레이저 마킹기 또는 전용 지그(Jig)를 사용하여 부착 위치를 고정하고, 노루발 압력을 최적화합니다.
- 웨빙 끝단 열처리 불량 (Fraying)
- 원인: 수동 재단 시 열처리 미흡으로 인한 올 풀림.
- 해결: 초음파 재단기(Ultrasonic Cutter) 사용 및 끝단을 'W'자 또는 'Box' 형태로 접어 박기 마감합니다.
- 바늘 열에 의한 웨빙 융착 (Needle Heat Fusion)
- 원인: 고속 봉제 시 바늘 마찰열로 인해 나일론 웨빙이 녹아 바늘 구멍이 커지거나 실이 끊어짐.
- 해결: 실리콘 오일 냉각 장치 설치 또는 티타늄 코팅 바늘(Schmetz SERV 7 등)을 사용합니다.
¶ 품질 검사 기준 (QC Standard)
- 인장 강도 테스트 (Tensile Strength): 완제품 상태에서 버클 체결 후 바이어 요구치(일반적으로 40~70kgf) 이상의 하중에서 파손이나 탈락이 없어야 합니다. (ISO 13934-1 또는 ASTM D5034 준용)
- 염수 분무 테스트 (Salt Spray Test): 금속 버클 사용 시 부식 방지 확인을 위해 48~72시간 동안 노출 테스트를 진행합니다.
- 반복 체결 테스트 (Cycle Test): 5,000회 이상 개폐 시에도 버클의 결합력(Holding power) 및 클릭감(Click sound) 유지 여부를 확인합니다.
- 외관 검사: 바택의 침수가 균일한지, 실밥 터짐(Skipped stitch)이 없는지, 웨빙의 열처리 단면이 날카롭지 않은지 확인합니다.
- 색차 검사 (Color Matching): 원단, 웨빙, 버클 사이의 색상 편차(Delta E)가 허용 범위(보통 Delta E < 1.0) 내에 있는지 표준 광원(D65) 아래에서 확인합니다.
- 저온 충격 테스트: 영하 20도 환경에서 24시간 방치 후 버클에 충격을 가해 파손 여부를 확인합니다.
¶ 현장 전문 용어 및 은어
| 구분 | 용어 | 현장 활용 및 의미 |
|---|---|---|
| 한국어 | 옆 버클 / 조임이 | 현장에서 사이드 압축 버클을 통칭하는 용어. |
| 한국어 | 도메 (どめ) | 바택(Bar-tack) 보강 봉제를 지칭하는 일본어 유래 은어. |
| 한국어 | 시아게 (仕上げ) | 봉제 완료 후 실밥 제거 및 최종 정리 공정. |
| 한국어 | 아소비 (遊び) | 웨빙이나 버클 체결 시 발생하는 미세한 유격 또는 여유분. |
| 베트남어 | Khóa hông | 측면(Hông) 잠금장치(Khóa)라는 뜻으로 현지 작업지시서에 사용. |
| 베트남어 | Đánh bọ | 바택(Bar-tack) 공정을 지칭하는 현지 용어. |
| 일본어 | サイドコンプレッション | 사이드 컨프레션(Side Compression)의 가타카나 표기. |
| 중국어 | 侧扣 (Cè kòu) | 측면 버클의 약칭. |
| 중국어 | 打枣 (Dǎ zǎo) | 바택 봉제(대추씨 모양의 봉제)를 의미하는 현장 용어. |
| 공통 | SPI | Stitches Per Inch. 1인치당 땀수. 품질 명세서의 핵심 지표. |
| 공통 | AQL | Acceptable Quality Level. 합격 품질 수준. 샘플링 검사의 기준. |
¶ 장비 세팅 및 공정 가이드
- 장력 최적화: 고강도 나일론실 사용 시 밑실(Bobbin) 장력을 평소보다 10~15% 강화하여 바택 패턴이 원단 위로 뜨는 '루프 현상'을 방지해야 합니다. Towa 장력계 기준 하실 장력은 30g 내외가 적당합니다.
- 이송 조절: 웨빙과 본체 원단의 두께 차이로 인해 노루발이 들릴 수 있으므로, 보조 노루발(Compensating foot) 기능을 활용하거나 전자 재봉기의 노루발 높이(Presser foot height)를 단계별로 프로그래밍하여 수평을 유지합니다.
- 방향성 확인: 버클의 암수(Male/Female) 방향과 웨빙의 앞뒷면(Face/Back)이 바뀌지 않도록 투입 전 샘플 보드(Sample Board)를 라인 앞에 비치합니다. 특히 '사다리꼴 락(Ladder Lock)' 버클은 방향이 뒤집히면 잠금 기능이 작동하지 않으므로 주의가 필요합니다.
- 패턴 프로그래밍: 전자 바택기 사용 시, 단순 일자형 바택보다는 끝부분을 살짝 꺾어주는 'T-Bar' 또는 'Cross-tack' 패턴을 사용하여 인장 강도를 15% 이상 향상시킬 수 있습니다.
¶ 공정 흐름도 (Process Flowchart)
¶ 관련 항목
- 웨빙 (Webbing): 인장 강도를 결정하는 핵심 소재. 나일론(PA), 폴리에스터(PET), 폴리프로필렌(PP) 소재별 특성 차이 존재.
- 바택 (Bar-tack): 하중 집중 부위의 필수 보강 기법. 전자식과 캠(Cam)식 기계의 차이.
- 사이드 릴리즈 버클 (Side Release Buckle): 가장 대중적인 형태의 압축 버클 부품. 원터치 해제 기능 포함.
- 래더 락 (Ladder Lock): 끈 조절과 고정을 동시에 수행하는 단일 구조 버클. 주로 배낭 어깨끈이나 압축 스트랩에 사용.
- MOLLE 시스템: Modular Lightweight Load-carrying Equipment. 전술 장비에서 압축 버클과 연동되는 표준 규격.
- 박스 스티치 (Box-X Stitch): 바택 외에 사각형 내부에 X자 모양으로 보강하는 봉제 기법. 넓은 면적의 하중 분산에 유리.
- 코아사 (Core Spun Thread): 폴리에스터 필라멘트 심지에 면이나 스테이플 폴리에스터를 감싼 실. 강도와 봉제성이 모두 우수함.
- ISO 13934-1: 원단의 인장 특성 및 최대 하중 측정을 위한 국제 표준 시험법.
