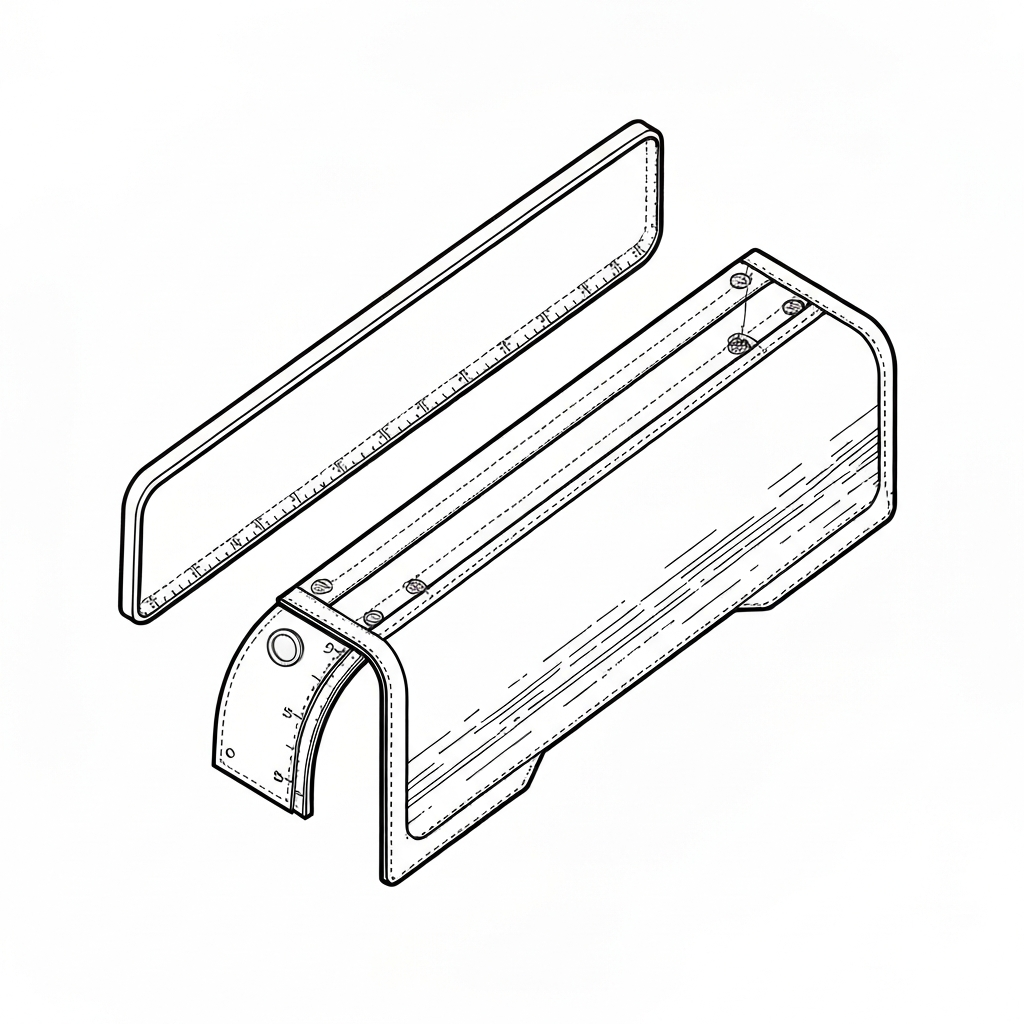

옆판 (Side Panel / mặt bên / 側面)
¶ 개요

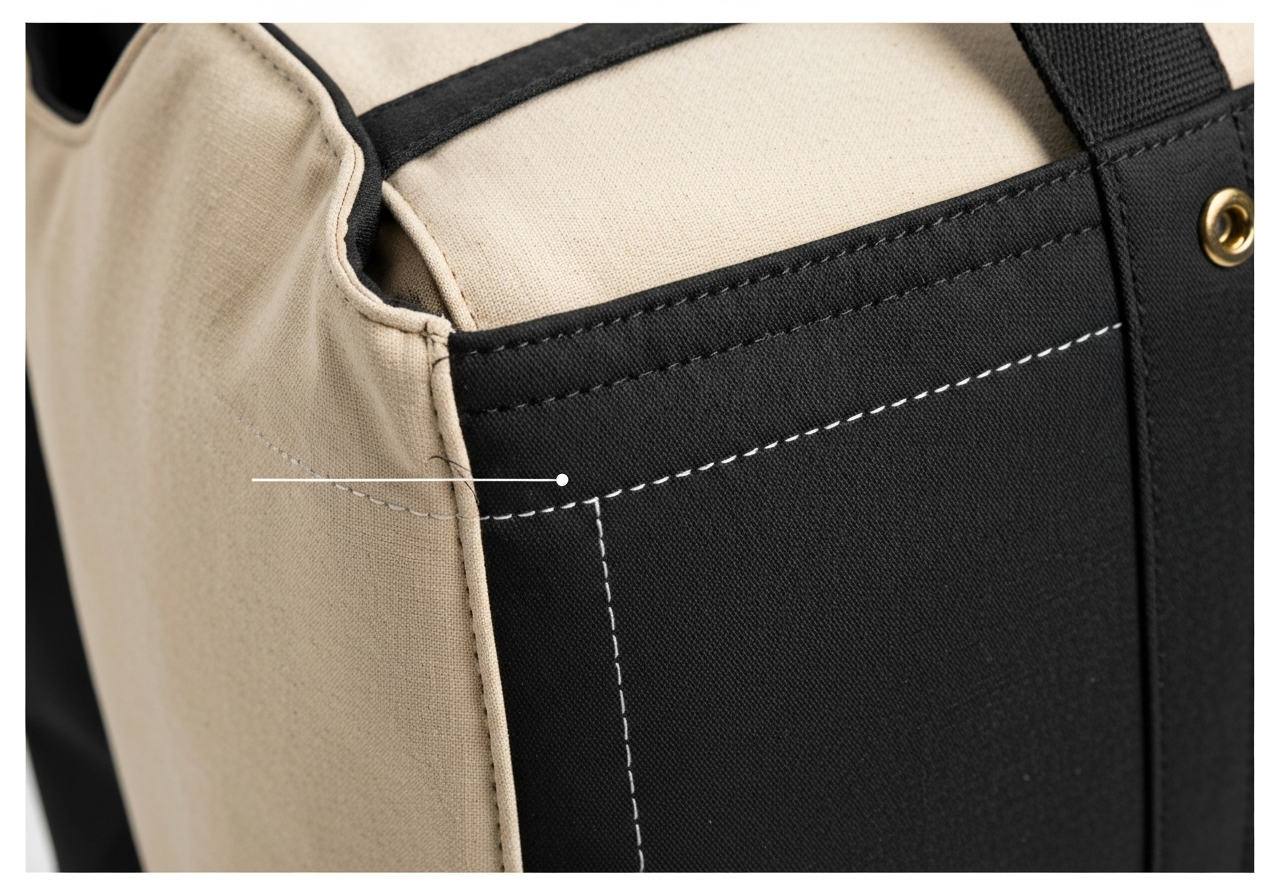

옆판(Side Panel)은 가방, 의류, 산업용 시트 등 봉제 제품의 전면(Front)과 후면(Back) 사이를 연결하여 제품의 입체적인 깊이(Depth)와 내부 용적을 결정하는 핵심 부품입니다. 물리적으로는 평면적인 원단들을 결합하여 3차원 구조를 만드는 교량 역할을 하며, 제품의 전체적인 형태 유지와 하중 분산 기능을 수행합니다. 봉제 현장에서는 일본어 유래어인 '마찌(Machi)'라는 용어로 더 빈번하게 통용되나, 공식 기술 사양서와 ISO 표준 가이드라인에서는 '옆판' 또는 '사이드 패널'로 용어를 통일하여 사용합니다.
옆판은 단순히 면과 면을 잇는 부품을 넘어, 제품의 '강성(Rigidity)'과 '실루엣(Silhouette)'을 결정짓는 공학적 요소입니다. 옆판이 없는 '봉투형(Flat bag)' 구조와 비교했을 때, 옆판이 적용된 구조는 내부 수납물이 한쪽으로 쏠리는 것을 방지하고 하중을 바닥면과 옆판으로 고르게 분산시킵니다. 특히 고가형 가방 제조에서는 옆판의 곡선 처리(Cornering) 숙련도가 브랜드의 기술력을 상징하는 척도가 됩니다. 대체 기법으로 원판을 접어서 입체감을 주는 '다트(Dart)' 방식이나 '원판 접기(Folding)'가 있으나, 이는 수납 용적의 한계와 형태 왜곡이 발생하기 쉬워 전문적인 장비와 고기능성 제품에서는 독립된 옆판 구조를 선호합니다.
옆판의 설계 시에는 'R값(Radius)'이라 불리는 곡률 반경의 계산이 필수적입니다. 전면판의 곡선 길이와 옆판의 직선 길이가 합봉 시 정확히 맞물려야 하며, 원단의 두께와 신축성에 따른 '이세(Ease, 여유분)' 값을 사전에 패턴에 반영해야 합니다. 예를 들어, 1000D 코듀라 원단과 같이 두꺼운 소재는 곡선 구간에서 바깥쪽 옆판이 더 많이 소요되므로, 이를 무시할 경우 완성 후 가방이 한쪽으로 뒤틀리는 '트위스트(Twisting)' 현상이 발생합니다.
¶ 정의 및 기능
옆판은 제품의 구조적 완성도를 좌우하는 다기능적 역할을 수행합니다.
- 입체 구조 형성 및 물리적 메커니즘: 2D 패턴을 3D 형태로 변환하는 핵심 요소입니다. 전/후면판의 둘레(Perimeter)와 옆판의 길이(Length)가 수학적으로 정확히 일치해야 하며, 봉제 시 발생하는 원단의 밀림(Crimp)을 계산에 넣어야 합니다. 1mm의 오차가 곡선 구간에서 누적되면 마지막 합봉 지점에서 '기세(Kise, 여유분)'가 남거나 모자라게 되어 제품이 뒤틀리는 원인이 됩니다.
- 하중 지지 및 응력 분산: 숄더 스트랩이나 핸들이 연결되는 지점으로, 가방 내용물의 무게를 전·후면판으로 분산시키는 역할을 합니다. 특히 하이킹 배낭의 경우 옆판 내부에 프레임(Frame)이나 보강재(PE Board)를 삽입하여 하중을 골반으로 전달하는 매개체 역할을 수행합니다. 옆판의 상단은 주로 D링이나 웨빙이 부착되는 '스트레스 포인트(Stress Point)'가 되므로, 내부 보강재와 함께 'X-박음(Box-X Stitch)' 처리가 수반됩니다.
- 기능 확장 및 모듈화: 지퍼, 메쉬 포켓, 몰리(MOLLE) 시스템, 외부 스트랩 등을 부착하는 베이스 패널로 활용됩니다. 최근에는 옆판에 USB 충전 포트나 수분 보충용 호스 출구를 설계하는 것이 표준화되었습니다. 옆판의 폭(Width)은 가방의 수납 효율을 결정하며, 확장형 가방의 경우 옆판 중앙에 지퍼를 배치하여 폭을 조절할 수 있게 설계합니다.
- 형태 보존 및 골격 유지: 파이핑(Piping) 공법과 결합하여 가방이 비어 있을 때도 무너지지 않게 하는 골격 역할을 합니다. 내부 시접에 바이어스(Binding) 처리를 하여 옆판 벽의 직립성을 강화합니다. 특히 하드쉘 가방의 경우 옆판에 EVA 폼을 라미네이팅하여 외부 충격으로부터 내부 기기를 보호하는 완충재 역할을 겸합니다.
역사적 배경 및 현장 인식 차이: 옆판 개념은 과거 군용 배낭과 여행용 트렁크의 대용량화 과정에서 발전했습니다. * 한국 공장: '마찌'라는 용어를 사용하며, 정교한 곡선 마감과 시접의 일정한 간격을 품질의 핵심으로 봅니다. 기술자의 손끝 감각을 중시하여 곡선 구간에서 노루발을 미세하게 들어 올리며 각도를 조절하는 '핸드 컨트롤' 비중이 높습니다. * 베트남 공장: 대량 생산 시스템에 최적화되어 있으며, 옆판 합봉 시 지그(Jig)를 활용한 자동화 공정을 선호합니다. 용어는 'Hông túi'를 주로 사용하며, 공정 세분화를 통해 옆판 전용 라인을 운영하는 경우가 많습니다. * 중국 공장: 원단 효율(Yield)을 극대화하기 위해 옆판을 여러 조각으로 분할(Segmented Side Panel)하여 네스팅(Nesting)하는 패턴 설계 능력이 뛰어납니다. '侧围(Cè wéi)'라는 용어를 사용하며, 자동 사절 장비와 공압식 가이드를 적극적으로 활용합니다.
¶ 기술 사양표
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 스티치 분류 (ISO 4915) | Class 301 (본봉 / Lockstitch) | 가방 및 산업용 제품 합봉의 국제 표준 (검증 완료) |
| 기계 유형 | 타프 미싱 (Cylinder Bed), 상하이송 미싱 (Walking Foot) | 입체 구조 및 중량물 이송 대응 필수 |
| 주요 권장 모델 (실린더형) | Juki LS-1341, Juki DSC-245, Juki DSC-246 | 타프 미싱 표준 시리즈 (검증 완료) |
| 주요 권장 모델 (평베드형) | Juki LU-1508N, Juki DNU-1541S | 상하이송 본봉 표준 시리즈 (검증 완료) |
| 보조 권장 모델 | Brother LS2-B837, Seiko CW-8B | 안전 클러치 및 고하중 대응 기종 |
| 바늘 시스템 | DP×17 (중량물/가죽), DB×1 (경량물/나일론) | 원단 두께 및 밀도에 따라 선택 |
| 바늘 번수 (Nm) | Nm 110 ~ Nm 140 (18호 ~ 22호) | 20/3 나일론실 사용 시 Nm 125 권장 |
| 일반 SPI 범위 | 7 ~ 10 SPI (가방 합봉 기준) | 인치당 땀수, 고하중 부위는 8 SPI 권장 |
| 실 구성 (Thread) | 바늘실: 20/3 또는 30/3 본디드 나일론 / 밑실: 동일 | 고강도 및 내마모성 확보 |
| 최대 봉제 속도 | 2,500 spm (권장 작업 속도: 1,500 - 1,800 spm) | 곡선 구간 진입 시 800 spm 이하 감속 |
| 적합 원단 | Canvas, Cordura, Synthetic Leather, PVC, Ballistic | 옆판의 강성을 고려한 고밀도 소재 |
| Towa 장력 수치 | 바늘실: 150~200g / 밑실(보빈): 25~35g | 20/3 나일론실 기준 표준 세팅 |
| 노루발 압력 | 3.5kg ~ 5.0kg | 원단 밀림 및 옆판 뒤틀림 방지용 고압 |
| 프레싱 온도 | 120°C ~ 140°C (합성섬유 기준) | 옆판 시접 꺾기 및 형태 고정 시 적용 |
¶ 적용 분야
옆판은 제품의 용도와 요구되는 내구성에 따라 설계 방식과 봉제 사양이 달라집니다.
-
가방 및 잡화 (Bags & Accessories):

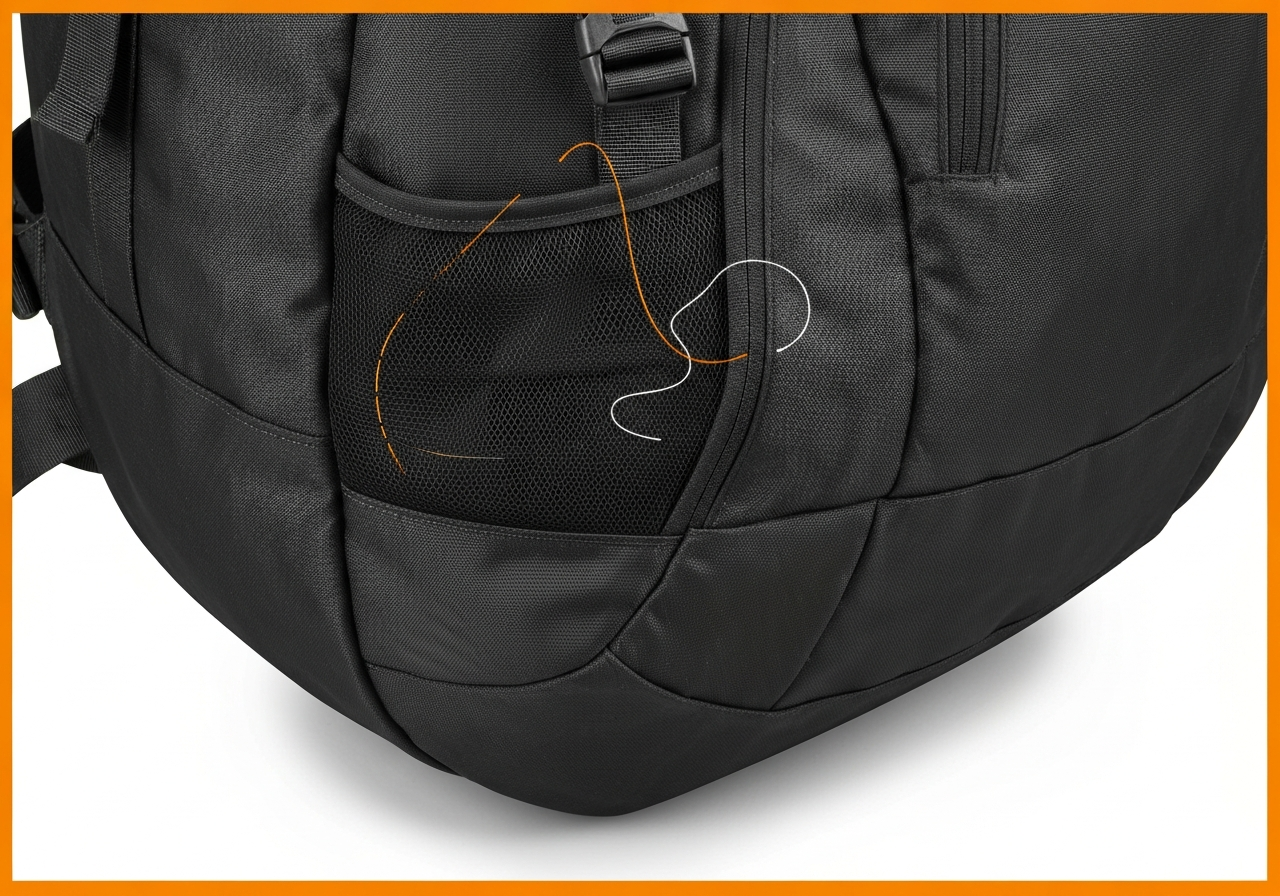

- 백팩(Backpack): 메인 수납부의 폭을 결정하며, 어깨끈(Shoulder Strap)의 상단 하중 지지점과 연결됩니다. 하이킹용의 경우 1000D 이상의 코듀라(Cordura) 원단을 사용하며, 7~8 SPI로 강력하게 합봉합니다. 옆판 하단에는 주로 물병 포켓이 위치하며, 이 부위의 옆판은 하중이 집중되므로 이중 박음질로 보강합니다.
- 토트백(Tote Bag): 옆판과 밑판이 하나로 이어진 '통마찌' 구조가 흔하며, 디자인적 요소로 배색 원단을 사용하기도 합니다. 에코백과 같은 경량 제품은 옆판 없이 'V'자 형태로 밑단만 박는 방식을 쓰기도 하지만, 고급 라인은 반드시 독립된 옆판을 사용합니다.
- 카메라 가방: 옆판 내부에 고밀도 폼(Foam)을 삽입하여 외부 충격으로부터 장비를 보호합니다. 옆판의 두께가 10mm 이상인 경우가 많아, 긴 팔(Long Arm) 형태의 타프 미싱이 필수적입니다.
-
의류 (Apparel - Gusset & Side Seam):
- 아웃도어 재킷: 겨드랑이 아래에 입체적인 옆판(Gusset)을 추가하여 팔의 가동 범위를 넓힙니다. 이때는 활동성을 위해 12~14 SPI의 촘촘한 본봉이나 오바로크 마감을 병행합니다. 땀 배출을 위해 옆판에 아일렛(Eyelet)이나 메쉬 소재를 혼용하기도 합니다.
- 기능성 팬츠: 가랑이 부위(Crotch Gusset)에 다이아몬드 형태의 옆판을 삽입하여 봉제선이 직접적인 마찰을 받는 것을 방지하고 찢어짐을 예방합니다. 이는 클라이밍 팬츠나 전술 바지의 표준 사양입니다.
-
산업용 및 특수 제품:
- 자동차 시트: 사이드 볼스터(Side Bolster) 부위에 옆판을 적용하여 코너링 시 운전자의 몸을 지지합니다. 에어백 전개 부위는 특수 약한 실을 사용하는 '에어백 심(Airbag Seam)' 기술이 적용되며, 옆판의 인장 강도가 매우 정밀하게 관리됩니다.
- 군용 전술 조끼(Plate Carrier): 옆판(Cummerbund)에 몰리(MOLLE) 시스템을 적용하여 파우치 확장이 가능하도록 설계하며, 69번(Tex 70) 이상의 고강도 나일론 실을 사용합니다.
¶ 주요 결함 및 실전 트러블슈팅
봉제 현장에서 발생하는 옆판 관련 문제는 대부분 이송 시스템과 장력 불균형에서 기인합니다.
-
너치 불일치 (Notch Mismatch) - 현상: 상하 원단의 이송 속도 차이로 인해 끝단이 맞지 않고 뒤틀림. 합봉 후 가방이 한쪽으로 쏠림. - 해결: 상하 이송(Unison Feed) 미싱을 사용하고, 봉제 전 너치 포인트를 정확히 정렬하여 집게(Clip)로 고정 후 작업합니다. - 현장 노하우: 곡선 진입 2cm 전부터 밑판을 살짝 당기고 옆판을 밀어 넣는 '이세(Ease)' 조절이 필요합니다.
-
퍼커링 (Puckering) - 현상: 봉제선이 쭈글쭈글하게 우는 현상. 주로 얇은 나일론 원단이나 고밀도 폴리에스터 옆판에서 발생. - 해결: 바늘실 장력을 낮추고, 이송 톱니(Feed Dog)의 높이를 낮게(0.8mm 이하) 조정하며, 원단에 맞는 얇은 바늘(Nm 90 이하)을 사용합니다.
-
곡선부 터짐 (Seam Bursting) - 현상: 가방 모서리 곡선 합봉 부위가 사용 중 벌어지거나 터짐. - 해결: 곡선 구간의 SPI를 1~2단계 촘촘하게 조정하고, 시접(Seam Allowance)을 최소 8mm~10mm 이상 확보합니다.
-
트위스트 (Twisting) - 현상: 옆판이 수직으로 서지 못하고 한쪽으로 기우는 현상. - 해결: 재단 시 원단의 식서(Grain line) 방향을 엄격히 준수하고, 좌우 대칭 패턴이 정확한지 확인. 재단 오차 ±1mm 이내 관리가 필수입니다.
-
바이어스 이탈 (Binding Skip) - 현상: 내부 시접 마감 시 바이어스 테이프가 옆판 원단을 제대로 감싸지 못함. - 해결: 바이어스 폴더(Binder Attachment)의 각도를 재조정하고, 노루발과의 간격을 밀착시켜 바늘이 정확히 테이프 중앙을 관통하게 합니다.
-
바늘 열 손상 (Needle Heat Damage) - 현상: 고속 봉제 시 바늘 열로 인해 합성수지 원단(PVC 등)이 녹아 구멍이 커지거나 실이 끊어짐. - 해결: 티타늄 코팅 바늘(예: Schmetz SERV 7)을 사용하거나 바늘 냉각 장치(Needle Cooler)를 설치합니다.
-
땀 뜀 (Skipped Stitch) - 현상: 옆판 합봉 시 두꺼운 시접 교차 구간(Cross Seam)에서 바늘이 실을 채지 못함. - 해결: 바늘대를 미세하게(0.5mm) 낮추거나, 가마(Hook) 타이밍을 재조정합니다.
-
밑실 엉킴 (Bird's Nesting) - 현상: 봉제 시작 시 옆판 뒷면에 실이 뭉치는 현상. - 해결: 사절 후 남은 실의 길이를 조절하고, 와이퍼(Wiper) 기능을 점검합니다.
¶ 품질 검사 기준 (QC Standard)
- 대칭성 (Symmetry): 가방을 평면에 놓았을 때 좌우 옆판의 폭과 각도가 동일해야 함. (허용 오차: ±2mm 이내)
- 봉합 강도 (Seam Strength): 합봉 부위를 양손으로 강하게 당겼을 때 실이 터지거나 원단 미어짐(Seam Slippage)이 없어야 함. ASTM D5034(Grab Test) 기준에 준하는 강도 확보 권장.
- 너치 정렬 (Notch Alignment): 전/후면판과 옆판의 중심 너치 포인트가 일치하여 가방의 무게 중심이 한쪽으로 쏠리지 않아야 함.
- 스티치 일관성 (Stitch Consistency): 곡선 구간에서 땀수가 건너뛰거나(Skip stitch) 땀 길이가 변하지 않았는지 전수 검사.
- 시접 처리 (Seam Finish): 내부 바이어스 처리가 매끄럽고 실밥 정리가 완벽한지 확인. 바이어스 시작과 끝점의 겹침(Overlap)은 15mm 이상이어야 함.
¶ 공장 실무 용어 (은어 포함)
| 언어 | 용어 | 비고 |
|---|---|---|
| 한국어 (KR) | 마찌 | 일본어 '마치(マチ)'에서 유래. 현장에서 옆판을 지칭하는 가장 보편적인 용어. |
| 한국어 (KR) | 통마찌 | 옆판과 밑판이 절개 없이 하나로 이어진 형태를 지칭. |
| 한국어 (KR) | 옆구리 | 작업자들이 옆판 부위를 직관적으로 부를 때 사용. |
| 한국어 (KR) | 기세(Kise) | 봉제 시 한쪽 원단을 살짝 밀어 넣어 여유를 주는 테크닉. |
| 베트남어 (VN) | Hông túi | 가방의 옆판(Side)을 의미하는 정식 용어. |
| 중국어 (CN) | 侧围 (Cè wéi) | 측면 둘레 또는 옆판을 의미. |
| 일본어 (JP) | マチ (Machi) | 가방의 두께나 옆판을 뜻하는 정식 용어. |
¶ 장비 세팅 가이드
- 이송 장치 설정: 두꺼운 캔버스나 가죽 옆판 합봉 시에는 노루발과 톱니가 동시에 움직이는 상하 이송(Walking Foot) 방식을 선택하여 원단 밀림을 원천 차단합니다. Juki LU-1508N과 같은 기종은 두꺼운 시접 통과 시 노루발의 교차 상승 높이를 최대 9mm까지 조절할 수 있어 옆판 작업에 유리합니다.
- 바늘 선택: 원단 두께에 따라 Nm 110(18호)에서 Nm 130(21호) 사이의 바늘을 사용합니다. 코팅 원단일 경우 열 발생을 줄이기 위해 티타늄 코팅 바늘을 권장합니다.
- 장력 밸런스: 옆판은 하중을 많이 받는 부위이므로 밑실 장력을 평소보다 10~15% 강하게 설정하여 스티치가 원단 중앙에 단단히 박히도록 유도합니다. Towa 장력계 기준, 일반 나일론 가방은 25~35g이 적당합니다.
- 가이드 활용: 일정한 폭 유지를 위해 마그네틱 가이드나 스윙 가이드(Swing Guide)를 설치하여 봉제 숙련도에 상관없이 일정한 시접 폭을 유지합니다.
¶ 공정 흐름도
¶ 소재별 옆판 봉제 특이사항
- PVC / Tarpaulin: 바늘 구멍이 그대로 남으므로 재봉 실수를 최소화해야 합니다. 노루발은 원단에 자국이 남지 않는 테플론(Teflon) 소재를 사용합니다.
- Cordura 1000D: 원단이 매우 거칠어 바늘 열 발생이 심합니다. 땀수를 7~8 SPI 정도로 넓게 잡고, 본디드 나일론 실을 사용하여 실 풀림을 방지해야 합니다.
- 천연 가죽(Genuine Leather): 옆판의 두께가 일정하지 않을 수 있으므로 봉제 전 '피할(Skiving)' 공정을 통해 시접 부위의 두께를 균일하게 맞춰야 합니다. 가죽 전용 바늘(LL 포인트)을 사용하여 옆판의 스티치 라인을 사선으로 형성합니다.
¶ 국가별 공정 관리 및 기술적 차이
- 한국(KR): 숙련된 기술자의 감각에 의존하는 '핸드메이드'적 요소가 강합니다. 옆판의 곡선 부위를 손으로 직접 돌려가며 맞추는 방식을 선호하여 디테일이 우수합니다.
- 베트남(VN): 철저한 공정 분업화가 특징입니다. 옆판에 포켓을 다는 사람, 합봉하는 사람, 바이어스 치는 사람이 나뉘어 있으며, 공정마다 전용 지그(Jig)를 사용하여 균일한 품질을 유지합니다.
- 중국(CN): 자동화 설비 도입이 가장 빠릅니다. 옆판 합봉 전용 자동 재봉기(Pattern Tacker)를 개조하여 곡선 구간까지 자동으로 봉제하는 시스템을 구축한 공장이 많습니다.
¶ 유지보수 및 설비 관리
- 가마(Hook) 청소: 옆판 봉제는 실 먼지와 원단 부스러기가 많이 발생하므로 매일 작업 전후로 가마 부위의 먼지를 제거하고 급유해야 합니다.
- 톱니(Feed Dog) 점검: 중량물 봉제 시 톱니의 마모가 빠릅니다. 6개월 주기로 톱니의 날카로움을 점검하고 교체합니다.
- 타이밍 체크: 두꺼운 시접 통과 시 바늘대 타이밍이 틀어질 수 있으므로, 정기적으로 바늘과 가마 끝(Hook Point)의 간격(0.05~0.1mm)을 확인합니다.
¶ 관련 항목
- 가세트 (Gusset): 옆판과 밑판이 하나로 이어진 형태나 접이식 구조를 가진 옆판 부품.
- 밑판 (Bottom Panel): 가방의 바닥면으로 옆판과 직각으로 만나는 부위.
- 바이어스 (Binding): 옆판 합봉 후 내부 시접을 감싸 마감하는 테이프 처리 공정.
- 타프 미싱 (Cylinder Bed Machine): 옆판과 같이 원통형으로 봉제해야 하는 부위를 위해 설계된 팔(Arm) 형태의 재봉기.
- 상하이송 (Walking Foot): 노루발과 톱니가 함께 움직여 두꺼운 옆판의 밀림을 방지하는 이송 방식.
- 너치 (Notch): 옆판과 몸판의 조립 위치를 맞추기 위해 재단물에 낸 작은 절개 표시.
- 이세 (Ease): 옆판의 곡선 부위를 봉제할 때 원단을 미세하게 밀어 넣어 입체감을 만드는 기술.
