사이드릴리즈버클 (Side Release Buckle / khóa bấm hông / サイドリリースバックル)
¶ 정의 및 개요

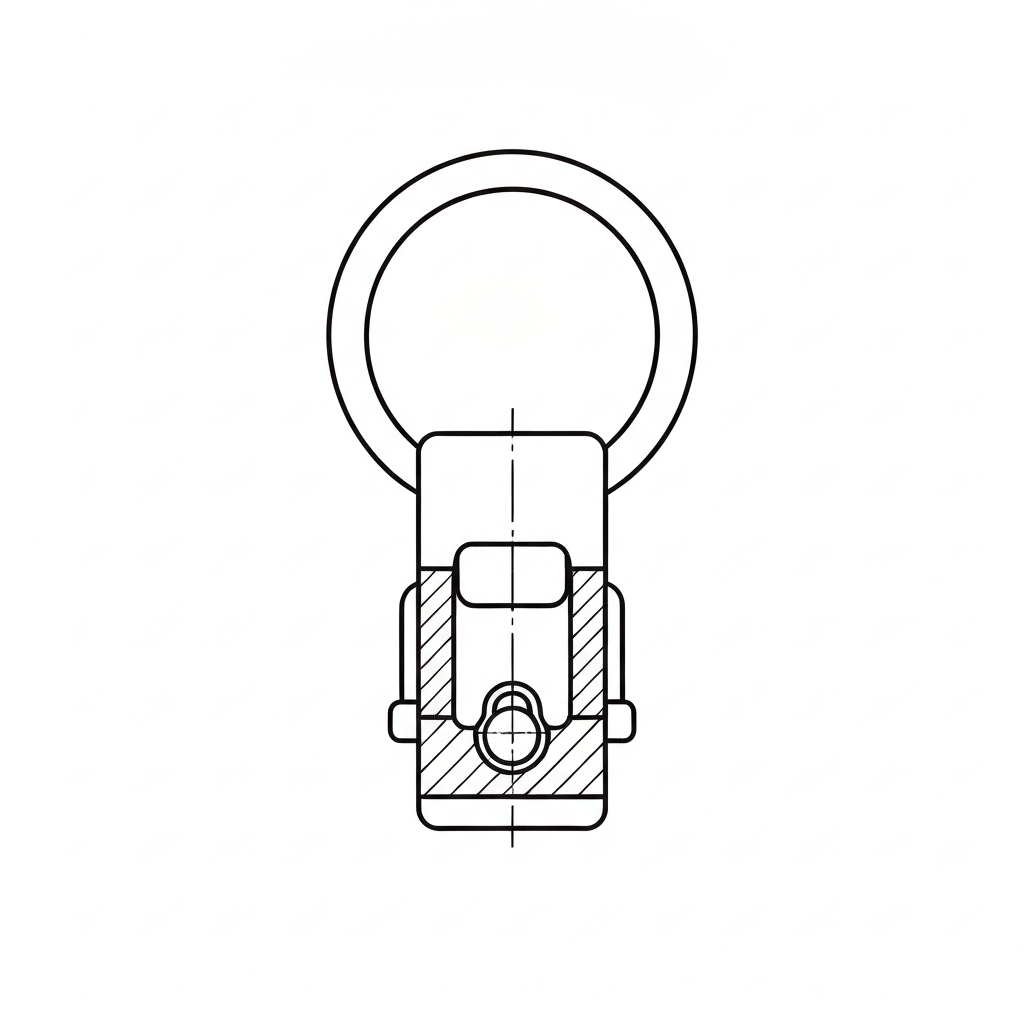

사이드릴리즈버클은 수부(Male/Plug)와 암부(Female/Socket)의 두 부품으로 구성된 퀵 릴리즈(Quick-release) 체결 장치입니다. 수부 양옆의 탄성 갈고리(Prongs)를 눌러 결합을 해제하는 메커니즘을 가지며, 주로 웨빙(Webbing) 스트랩의 연결 및 길이 조절을 목적으로 사용됩니다. 봉제 현장에서는 버클 자체를 재봉하는 것이 아니라, 버클의 슬롯(Slot)에 웨빙을 통과시킨 후 본봉(Lockstitch) 또는 바택(Bar-tack) 공정을 통해 웨빙을 고정하는 방식으로 부착합니다.
[기술적 심화 및 메커니즘 분석] 사이드릴리즈버클의 핵심 원리는 '캔틸레버 빔(Cantilever Beam)의 탄성 변형'에 기반합니다. 수부의 갈고리가 암부 내부의 멈춤 턱(Stopper)에 걸리며 물리적 잠금 상태를 유지하고, 외부 압력이 가해졌을 때만 갈고리가 안쪽으로 굽혀지며 해제됩니다. 이는 벨크로(Velcro)의 소음 문제나 금속 버클의 무게 및 부식 문제를 동시에 해결하는 현대 봉제 산업의 필수 부자재입니다.
산업 현장에서 이 버클을 선택하는 기준은 단순히 디자인이 아니라, '인장 강도(Tensile Strength)'와 '피로 파괴 저항성'입니다. 특히 아웃도어 및 군용 장비에서는 영하 40도에서도 부러지지 않는 내한성(Cold-crack resistance)과 자외선 노출 시의 황변 억제력이 필수적입니다. 대체 기법인 캠버클(Cam Buckle)은 미세 조절이 가능하나 체결 속도가 느리고, 래더락(Ladder Lock)은 고정력은 좋으나 완전 분리가 불가능하다는 단점이 있어, 신속한 탈착이 필요한 모든 부위에는 사이드릴리즈버클이 표준으로 자리 잡고 있습니다.
¶ 기술 사양 (Technical Specifications)
| 항목 | 세부 사양 및 기준 |
|---|---|
| 부착 스티치 분류 (ISO 4915) | Class 301 (본봉) / Class 304 (지그재그 바택) |
| 주요 부착 기계 | 전자 바택기 (Electronic Bar-tacker), 패턴타커 (Pattern Tacker) |
| 권장 모델 | Juki LK-1900BN, Brother KE-430HX, Juki AMS-210EN, Mitsubishi PLK-G 시리즈 |
| 바늘 시스템 | DP×17 (Heavy Duty용, #19-#23), DP×5 (#14-#16), DP×1 (#11-#14) |
| 일반 SPI (웨빙 고정용) | 7 - 11 SPI (원단 및 웨빙 두께에 따라 조절) |
| 실 구성 (Thread) | 바늘실: Polyester 20/3, 30/3, 20/4 (고강력사) / 밑실: Polyester 20/3 |
| 최대 봉제 속도 | 2,500 - 3,200 SPM (바택 공정 기준), 패턴타커 시 2,000 SPM 권장 |
| 주요 규격 (내경 기준) | 10mm, 15mm, 20mm, 25mm, 30mm, 38mm, 50mm |
| 재질 (Material) | POM (Polyacetal), Nylon 6/66, ABS, Zinc Alloy, Aluminum, Carbon Fiber Reinforced |
| 보빈 장력 (Towa 기준) | 25 - 35gf (웨빙 두께 1.2mm 이상 기준) |
| 윗실 장력 | 180 - 250gf (고강력사 사용 시 루프 형성 안정화 목적) |
¶ 적용 분야 (Applications)
사이드릴리즈버클은 제품의 기능성과 사용자 편의성을 결정짓는 핵심 요소로, 업종별로 요구되는 사양과 봉제 방식이 상이합니다.
-
의류 (Apparel)
- 테크웨어(Techwear) 및 아웃도어: 자켓 전면의 보조 체결부, 전술 조끼(Tactical Vest)의 측면 사이즈 조절 스트랩. 주로 15mm~20mm 규격이 사용되며, 경량화를 위해 슬림형 POM 버클을 채택합니다.
- 하의: 아웃도어 팬츠의 내장형 벨트(Integrated Belt). 허리 밴드 내부로 웨빙이 통과하며, 버클 노출을 최소화하기 위해 곡선형(Curved) 버클을 사용합니다.
- 스포츠웨어: 러닝 조끼의 가슴 고정부. 격렬한 움직임에도 풀리지 않도록 '듀얼 어드저스트(Dual Adjust)' 타입이 선호됩니다.
-
가방 및 잡화 (Bags & Accessories)

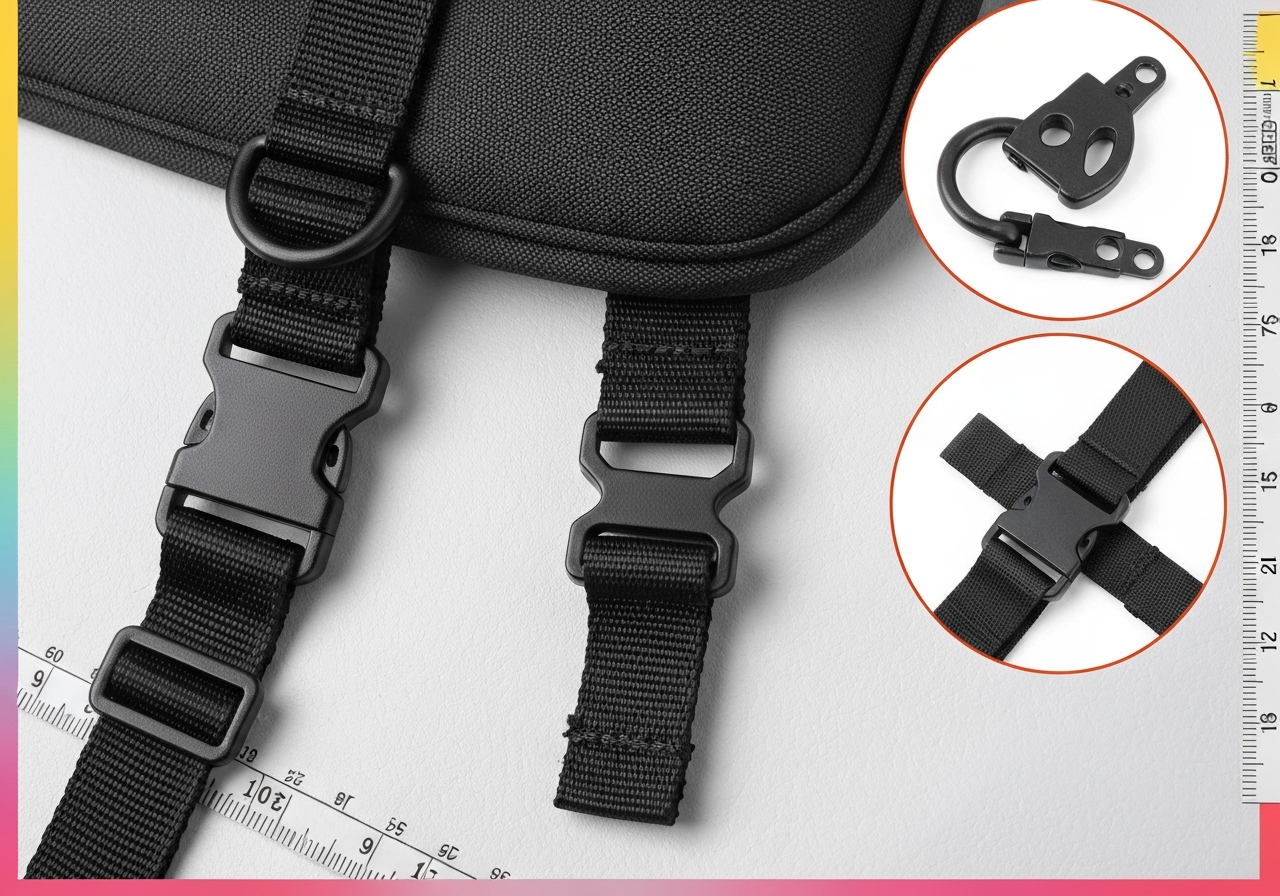

- 백팩: 가슴 스트랩(Sternum Strap)에는 15-20mm, 허리 벨트(Hip Belt)에는 38-50mm 대형 버클을 사용합니다. 메인 덮개 고정용은 25mm가 표준입니다.
- 메신저 백: 어깨 끈 연결부에는 하중을 견디기 위해 금속 혼용 또는 고강도 Nylon 66 재질의 버클을 사용하며, 40mm 이상의 광폭 규격이 적용됩니다.
- 반려동물 용품: 하네스 및 목줄. 동물의 갑작스러운 움직임에 대비해 인장 강도가 일반용 대비 1.5배 높은 특수 사출물을 사용합니다.
-
산업 및 안전 장비 (Industrial & Safety)
- 유아용품: 유모차 5점식 안전벨트, 카시트 체결부. 어린이의 힘으로는 해제할 수 없는 '차일드 프루프(Child-proof)' 메커니즘이 적용됩니다.
- 구명조끼(Life Jacket): ISO 12402-7 표준을 준수해야 하며, 염분에 강한 부식 방지 처리가 된 스프링이나 완전 플라스틱 구조를 채택합니다.
- 의료용: 환자 고정 벨트 및 들것 스트랩. 혈액이나 약품에 오염되어도 세척이 용이한 매끄러운 표면 처리가 중요합니다.
[용도별 봉제 차이 가이드] - 패션용 (Light Duty): 20/3 실, 10-11 SPI, 일반 바택(28~36침). - 산업/군용 (Heavy Duty): 20/4 또는 20/6 실, 7-8 SPI, 박스-엑스(Box-X) 스티치 또는 고밀도 전자 바택(42침 이상).
¶ 주요 결함 및 해결 방안 (Troubleshooting)
-
버클 체결 불량 (Non-Engagement) - 원인: 수부 갈고리의 성형 불량, 암부 내부 사출 잔여물(Flash), 또는 금형 노후화로 인한 치수 오차. - 해결: 사출물 게이트(Gate) 잔여물 제거, 금형 정밀 점검, 조립 전 에어 블로우 청소 및 전수 검사.
-
웨빙 미끄러짐 (Webbing Slippage) - 원인: 버클 슬롯의 마찰력 부족 또는 웨빙 두께가 버클 설계 사양보다 얇음. - 해결: 슬롯 내부에 요철(Teeth)이 강화된 조절형 버클로 교체하거나, 웨빙의 밀도(Density)를 높여 두께를 확보. 현장에서는 웨빙 끝단을 'Z'자로 접어 봉제하여 물리적 걸림턱을 만들기도 함.
-
저온 취성 파손 (Cold Weather Cracking) - 원인: 일반 POM 재질 사용 시 영하 기온에서 충격 흡수력이 저하되어 갈고리 부러짐 발생. - 해결: 내한용(Cold-resistant) Nylon 재질 또는 충격 보강재가 첨가된 특수 POM 수지로 변경. (영하 20도 이하 환경 필수 사양)
-
봉제 간섭 및 바늘 파손 (Stitch Interference) - 원인: 버클 본체와 노루발(Presser Foot)의 간격 협소로 인해 바늘이 버클 플라스틱 부위를 타격. - 해결: 버클 형상에 맞춘 전용 지그(Jig) 제작 또는 오프셋(Offset) 노루발을 사용하여 안전 이격 거리 확보. 전자 바택기의 경우 원점(Origin) 설정을 버클 끝단에서 최소 3mm 이상 이격.
-
자외선 황변 및 열화 (UV Degradation) - 원인: 장시간 야외 노출 시 플라스틱 분자 결합 파괴로 인한 변색 및 강도 저하. - 해결: UV 안정제(UV Stabilizer)가 포함된 원료를 사용하고, 내광성 테스트(AATCC 16.3)를 거친 부자재 채택.
-
[실무 노하우] 실 끊김 및 루프 불량 (Bird Nesting) - 증상: 웨빙과 버클 연결부 봉제 시 밑실이 엉키거나 실이 자주 끊김. - 진단: 웨빙의 고밀도 조직으로 인한 바늘 열 발생 확인. - 처방: 바늘을 한 단계 굵은 것(#21 이상)으로 교체하거나, 실에 실리콘 오일을 도포하는 '실 냉각 장치' 가동. 바늘 끝이 뭉툭해졌는지 확인(웨빙 조직 파괴 방지).
¶ 품질 검사 기준 (Quality Control)
- 인장 강도 테스트 (Tensile Strength): 규격별 허용 하중을 인장 시험기(UTM)로 측정.
- 15mm: 30kgf 이상
- 25mm: 60kgf ~ 80kgf 이상
- 50mm: 120kgf 이상 (브랜드 및 용도별 상이)
- 반복 개폐 테스트 (Cycle Test): 자동 개폐 시험기를 통해 5,000회 이상 반복 작동 후 갈고리의 탄성 유지 및 마모 상태 확인.
- 염수 분무 테스트 (Salt Spray Test): 금속 버클 또는 내부 스프링이 포함된 경우, ISO 9227 기준에 따라 48-96시간 테스트 후 부식 여부 확인.
- 결합음 확인 (Click Sound): 체결 시 명확한 "딸깍" 소리가 발생하는지 청각 검사. 소리가 둔탁할 경우 내부 사출 불량이나 이물질 삽입 가능성 높음.
- 유해물질 검사: REACH, RoHS 기준 준수 및 아조 염료(Azo Dye) 미검출 확인. 특히 아동용 제품은 Phthalate(프탈레이트) 함유량 엄격 제한.
- 치수 정밀도: 웨빙 통과 슬롯의 폭이 규격(예: 25.4mm) 대비 +0.5mm 이내인지 확인. 슬롯이 너무 넓으면 웨빙이 한쪽으로 쏠려 사선 봉제 원인이 됨.
¶ 현장 은어 및 국가별 명칭
| 언어 | 용어 | 로마자 표기 | 비고 |
|---|---|---|---|
| 한국어 (KR) | 딸깍이 | Ttalg-ggagi | 체결 시 발생하는 의성어에서 유래된 현장 용어 |
| 한국어 (KR) | 퀵릴리즈 | Quick Release | 빠른 해제 기능을 강조하는 명칭 |
| 일본어 (JP) | ワンタッチバックル | Wantatchi Bakkuru | 원터치 버클 (일본계 공장 공통 용어) |
| 일본어 (JP) | ガチャン | Gachan | 버클 체결 시의 의성어에서 유래 |
| 베트남어 (VN) | Đầu khóa | Dau khoa | 버클 헤드/머리를 지칭 |
| 베트남어 (VN) | Khóa cài | Khoa cai | 일반적인 버클/잠금장치를 의미 |
| 중국어 (CN) | 插扣 | Chākòu | '끼우는 버클'이라는 뜻의 표준 기술 용어 |
| 중국어 (CN) | 旁开扣 | Pángkāikòu | '옆으로 여는 버클' (Side Release의 직역) |
| 현장 은어 (Global) | SRB | SRB | Side Release Buckle의 약칭 (주로 스펙 시트에 기재) |
¶ 장비 세팅 및 봉제 가이드
- 지그(Jig) 설정: 전자 바택기 사용 시 버클 본체가 노루발 하단에 눌리지 않도록 버클 두께만큼 홈이 파진 전용 지그를 사용해야 스티치 라인이 일정하게 유지됩니다. 지그가 없을 경우 노루발 한쪽에 '높이 조절용 조각(Spacer)'을 부착하여 수평을 맞춥니다.
- 장력 조절 (Tension Control): 두꺼운 웨빙을 겹쳐 봉제하므로 밑실 장력을 평소보다 10-15% 강하게 설정하여 스티치가 뜨는 현상(Bird nesting)을 방지합니다. Towa 장력계 기준 30gf 내외가 적당합니다.
- 바늘 선택: 웨빙의 조직이 치밀할 경우 고속 봉제 시 바늘 열 발생으로 인한 원사 녹음 방지를 위해 초경합금 코팅 바늘(예: Groz-Beckert GEBEDUR) 사용을 권장합니다. 바늘 끝 모양은 R(Round) 포인트보다 약간의 관통력이 있는 KN 또는 SF 포인트를 고려할 수 있습니다.
- 이송(Feed) 타이밍: 두꺼운 부위 진입 시 피드 독(Feed Dog)의 높이를 약간 높여(약 1.0-1.2mm) 원단 밀림 현상을 최소화합니다.
- 바택 패턴 설계: 버클 슬롯 바로 옆에 바택을 칠 경우, 바늘이 버클 플라스틱을 긁지 않도록 '안전 거리(Clearance)'를 2.5mm 이상 확보하는 프로그램 설계가 필수입니다.
¶ 공정 흐름도 (Process Flowchart)
¶ 관련 항목 (Related Items)
- 웨빙 (Webbing): 버클을 고정하기 위해 사용되는 고밀도 직조 테이프. 나일론과 폴리에스터 재질이 주류.
- 래더락 (Ladder Lock): 웨빙의 길이를 조절하고 고정하는 사다리 형태의 부자재. 사이드릴리즈버클과 세트로 자주 사용됨.
- 바택 (Bar-tack): 버클 부착 부위의 하중을 견디기 위해 사용하는 고밀도 보강 스티치 (ISO 4915 Class 304).
- D링 (D-Ring): 버클과 함께 스트랩 시스템에 자주 사용되는 연결 부자재.
- 캠버클 (Cam Buckle): 레버의 마찰력을 이용해 웨빙을 고정하는 방식의 중량물용 버클.
¶ 국가별 생산 관리 및 실무 차이
[한국 공장 (KR)] - 특징: 고단가 아웃도어 및 군납 제품 위주. 품질 기준이 매우 까다로움. - 실무: 우진플라스틱(Woojin Plastic/WJ) 등 로컬 프리미엄 브랜드 선호도가 높으며, 바택의 침수(Stitch count)를 스펙 시트에 명시하여 관리함. 지그 제작 시 알루미늄이나 아크릴을 정밀 가공하여 사용.
[베트남 공장 (VN)] - 특징: 글로벌 브랜드(Nike, Adidas, North Face)의 대량 생산 기지. - 실무: 미국/유럽 바이어의 요구에 따라 ITW Nexus, Duraflex 등 글로벌 브랜드 부자재를 주로 사용. 라인별로 '버클 체결 전담 검사원'을 배치하여 전수 검사를 실시하는 공정이 일반적임. 자동 웨빙 커팅기와 바택기가 결합된 자동화 설비 도입률이 높음.
[중국 공장 (CN)] - 특징: 원가 경쟁력 중심의 대량 생산 및 내수 시장 대응. - 실무: 광동성(Guangdong) 일대의 사출 공장에서 생산된 범용 버클을 많이 사용함. 품질 편차가 클 수 있어 입고 시 '낙하 테스트' 및 '저온 충격 테스트'를 자체적으로 수행하는 것이 필수임. 최근에는 자동화 패턴타커를 활용해 버클 여러 개를 한 번에 봉제하는 멀티 지그 방식을 선호함.
¶ 소재별 물리적 특성 및 선정 가이드
-
POM (Polyacetal)
- 장점: 자기 윤활성이 있어 개폐가 부드럽고 치수 안정성이 뛰어남. 습기 흡수율이 낮아 수중 환경에서도 성능 유지.
- 단점: 자외선에 장기간 노출 시 취성이 생길 수 있음.
- 용도: 일반 가방, 의류, 생활 잡화 등 대부분의 표준 사양.
-
Nylon (Polyamide 6/66)
- 장점: 인장 강도와 내충격성이 POM보다 우수함. 특히 극저온 환경에서 파손율이 현저히 낮음.
- 단점: 흡습성이 있어 습한 환경에서 약간 팽창하거나 강도가 변할 수 있음.
- 용도: 군용 배낭, 전문 등반 장비, 안전 하네스.
-
Aluminum / Zinc Alloy (금속)
- 장점: 극강의 내구성과 고급스러운 외관. 화재 위험이 있는 환경에서 녹지 않음.
- 단점: 무겁고 가격이 비싸며, 염분에 노출 시 부식 위험(아노다이징 처리 필수).
- 용도: 패션 벨트, 소방용 장비, 럭셔리 백팩.
¶ 고급 봉제 기술: 지그(Jig) 설계 및 자동화 전략
현장에서 생산성을 200% 이상 높이기 위해서는 '멀티 캐비티 지그(Multi-cavity Jig)' 설계가 핵심입니다.
- 지그 설계 원칙:
- 버클 고정: 수부와 암부가 흔들리지 않도록 버클 외곽 라인을 0.2mm 여유로 감싸는 포켓 구조.
- 웨빙 가이드: 웨빙이 사선으로 들어가지 않도록 진입로에 가이드 핀(Guide Pin) 설치.
- 탈착 용이성: 봉제 완료 후 제품을 쉽게 뺄 수 있도록 하단에 에어 실린더나 스프링 이젝터 설치.
- 자동화 사례:
- Juki PS-800과 같은 대형 패턴타커를 사용하면, 한 번의 세팅으로 10개 이상의 버클 스트랩을 동시에 봉제할 수 있습니다. 이때 바늘 열을 식히기 위한 'Cold Air' 분사 장치를 헤드에 부착하면 고속 봉제 시 실 끊김을 90% 이상 방지할 수 있습니다.
- 장력 미검증 수치: 일부 초고강도 탄소섬유 웨빙의 경우, 일반적인 장력 범위를 벗어나 400gf 이상의 상실 장력이 요구되기도 하나, 이는 기계의 내구성을 저해하므로 특수 세팅이 필요합니다. (미검증)
¶ 유지보수 및 안전 관리 (Maintenance)
- 바늘 교체 주기: 웨빙 봉제는 바늘 끝의 마모가 빠르므로, 매 4~8시간 작업 후 또는 5,000회 바택 후 바늘 교체를 권장합니다. 마모된 바늘은 웨빙의 원사를 끊어 인장 강도를 저하시킵니다.
- 기계 청소: 웨빙에서 발생하는 미세한 나일론 분진이 북집(Bobbin Case)에 쌓이면 장력 변화의 원인이 됩니다. 매 교대 시간마다 에어건을 이용한 청소가 필수적입니다.
- 안전 장치: 고속 바택 작업 시 바늘 파손 파편으로부터 작업자를 보호하기 위해 투명 안전 커버(Eye Guard)가 반드시 장착되어 있어야 합니다.
¶ 글로벌 표준 준수 (Compliance)
- ISO 12402-7: 개인 부양 장치(구명조끼)용 부자재 표준.
- ASTM D6770: 웨빙 및 버클 체결부의 마모 저항 테스트 표준.
- MIL-SPEC (MIL-B-43858): 군용 버클에 요구되는 적외선 반사율(IRR) 및 강도 표준.
- REACH/RoHS: 유럽 수출 시 필수적인 화학 물질 안전 인증. 특히 사출물 내의 납(Pb), 카드뮴(Cd) 함유량 확인이 중요합니다.
