¶ 개요

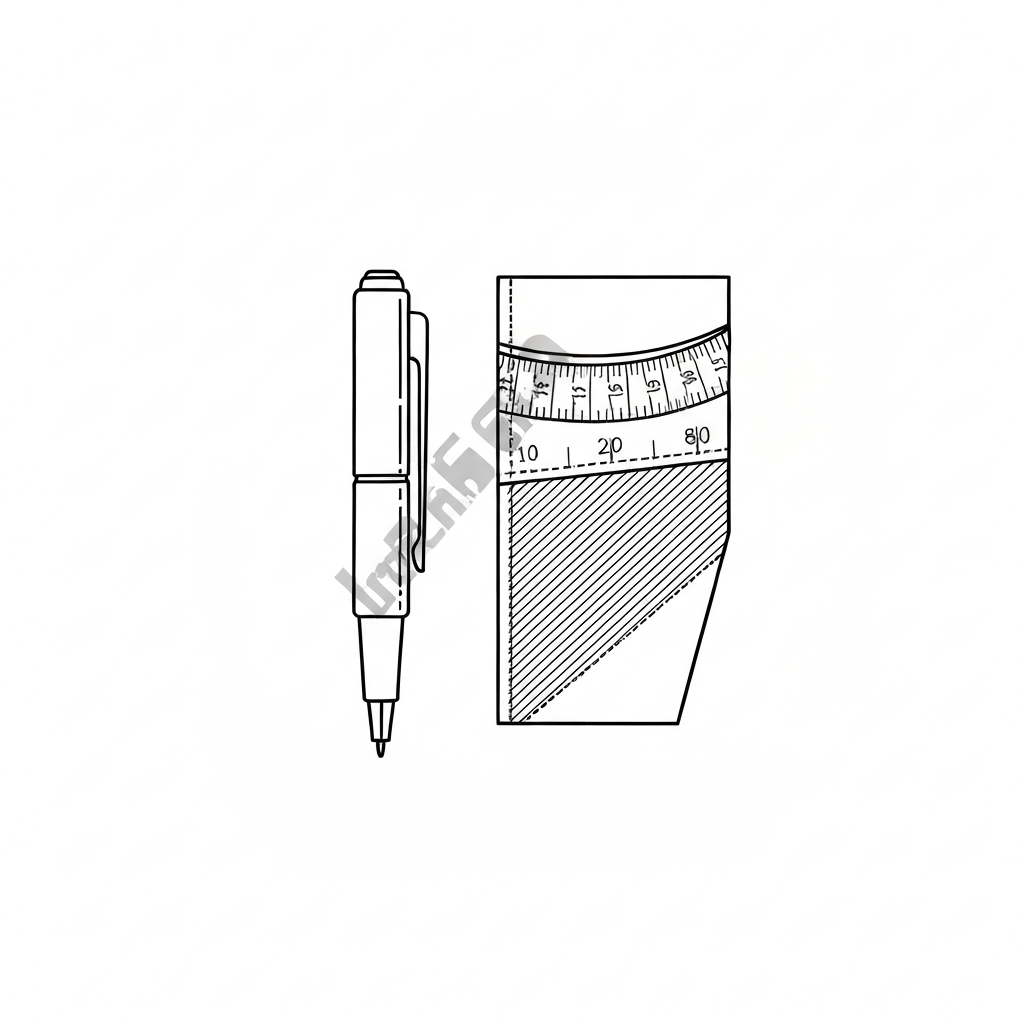

은펜 자국(Silver Pen Mark)은 가죽(Leather), 합성피혁(PU/PVC), 고밀도 어두운 색상 직물 제조 공정에서 재단, 봉제, 부속 부착 위치를 시각적으로 표시하기 위해 사용하는 은색 안료 마킹의 흔적을 말한다. 일반적인 초크나 기화펜이 보이지 않는 어두운 소재에서 탁월한 시인성을 제공하며, 봉제 공정의 정밀도를 결정짓는 핵심적인 가이드라인 역할을 한다. 품질 관리 측면에서는 공정 중에는 필수적인 도구이나, 최종 완제품에 남아있을 경우 '미제거 마킹' 혹은 '오염'으로 간주되어 중결함(Major Defect)으로 처리된다.
산업 현장에서 은펜 자국은 단순한 표시 이상의 의미를 갖는다. 특히 고가의 천연 가죽 제품 생산 시, 한 번의 잘못된 마킹이나 제거 실패는 원단 전체의 폐기로 이어질 수 있어 매우 신중한 관리가 요구된다. 은펜은 미세한 알루미늄 입자를 포함하고 있어, 빛을 반사하는 성질을 통해 어두운 공장 조명 아래에서도 작업자가 봉제 경로(Stitch Path)를 명확히 추적할 수 있게 돕는다. 이는 기화펜(Air Erasable Pen)이 시간이 지남에 따라 사라져 대량 생산 시 작업 흐름을 끊는 단점을 보완하며, 초크(Chalk)가 가루 날림으로 인해 소재를 오염시키거나 선의 굵기가 일정하지 않은 문제를 해결하는 최적의 대안으로 자리 잡았다. 따라서 현대의 하이엔드 가방 및 신발 제조 공정에서 은펜 자국 관리는 공정 효율성과 품질 보증(QA) 사이의 균형을 맞추는 핵심 기술 지표로 취급된다.
¶ 정의 및 물리적 특성
은펜은 알루미늄 파우더(Aluminum Powder)와 유성/수성 수지를 혼합한 잉크를 사용한다. 소재 표면에 도포되었을 때 금속성 광택을 내어 검은색이나 진밤색 소재 위에서도 뚜렷하게 식별된다.
- 물리적 기전: 안료가 소재의 기공(Pore)에 완전히 침투하기보다는 표면에 안착하는 성질을 이용한다. 이는 '리핑(Leafing) 현상'과 유사하게 알루미늄 입자가 잉크 막 상단으로 떠올라 층을 형성함으로써 반사율을 극대화하는 원리이다.
- 제거 원리: 열(Heat)에 의한 수지 융해 또는 전용 지우개(Rubber Eraser)를 통한 물리적 마찰 제거, 혹은 유기 용제를 이용한 화학적 용해 방식을 사용한다. 최근에는 60~70°C에서 투명하게 변하는 열지움(Heat Erasable) 기술이 접목된 제품이 주류를 이룬다.
- ISO 4915 관련성: 주로 본봉(ISO 301), 지그재그 스티치(ISO 304), 또는 장식용 체인 스티치(ISO 401)의 정확한 경로를 지정하기 위해 사용되며, 특히 상하송(Walking Foot) 재봉기를 사용하는 가죽 공정에서 필수적이다.
- 역사적 배경: 과거에는 왁스 기반의 색연필이나 금속 침(Scratch Awl)을 사용하여 가죽에 자국을 냈으나, 이는 가죽 표면에 영구적인 손상을 주거나 제거가 불가능한 단점이 있었다. 1980년대 이후 일본의 Mercury, Sakura 등에서 액상 은펜을 상용화하면서 현재의 정밀 봉제 공정이 확립되었다.
- 현장 인식 차이:
- 한국: '은펜'으로 통칭하며, 제거 완결성을 극도로 강조하여 은펜 자국이 남는 것을 작업자의 숙련도 부족으로 간주한다.
- 베트남: 'Vết bút bạc'이라 부르며, 주로 대규모 라인 공정에서 히트건(Heat Gun)을 이용한 대량 제거 공정을 별도로 운영한다.
- 중국: '银笔痕'이라 하며, 저가형 유성 은펜 사용 빈도가 높아 제거 시 전용 클리너(용제) 사용 노하우가 발달해 있다.
¶ 기술 사양표
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 분류 | 공정 관리용 마킹재 (Marking Media) | 품질 검사 대상 |
| 주요 성분 | 알루미늄 분말, 에틸렌 글리콜, 합성 수지 | REACH/RoHS 준수 확인 필수 |
| 펜촉 규격 | 0.8mm / 1.0mm / 1.2mm | 1.0mm가 산업 표준 |
| 제거 온도 | 60°C ~ 80°C (열지움 타입 기준) | 소재 내열성 고려 필요 |
| 권장 보관 온도 | 10°C ~ 25°C | 고온 노출 시 잉크 굳음 발생 |
| 주요 제조사 | Mercury (일), Sakura (일), Snowman (인니) | 현장 선호도 순 |
| 적용 바늘 시스템 | DB×1, DP×17, DI×3 (가죽용) | 마킹 라인 추적 봉제 |
| 바늘 번수 (Size) | Nm 90/14 ~ Nm 140/22 | 가죽 두께에 따른 선택 |
| 최대 봉제 속도 | 2,000 ~ 2,500 spm (가죽 기준) | 고속 봉제 시 마킹 시인성 유지 |
| 실 장력 (Towa 기준) | 200 ~ 300gf (가죽 본봉 기준) | 마킹 압력과 봉제 장력의 조화 |
| 권장 SPI | 6 ~ 12 SPI (Stitches Per Inch) | 디자인 및 강도 요구사항에 따름 |
| 잉크 건조 시간 | 5 ~ 15초 (소재 흡수율에 따라 상이) | 속건성 여부가 공정 속도 결정 |
¶ 적용 분야 및 공정
- 가죽 의류 (Leather Apparel): 무스탕, 가죽 자켓의 다트(Dart) 위치 및 포켓 플랩 부착선 마킹. 특히 복잡한 절개선이 많은 라이더 자켓 공정에서 은펜 자국은 조립 순서를 결정하는 지표가 된다.
- 핸드백 및 잡화 (Bags & Small Goods): 핸들(Handle) 부착점, 로고 불박(Embossing) 위치 가이드, 지퍼 테이프 가이드라인. 특히 에르메스(Hermès) 스타일의 새들 스티치(Saddle Stitch) 가이드라인 마킹에 필수적이다.
- 신발 갑피 (Footwear Upper): 갑피 조립 시 겹침 분량(Overlap) 표시 및 아일렛(Eyelet) 타공 위치 지정. 나이키, 아디다스 등 스포츠화 공정에서는 'Bút nhũ'를 이용한 자동 마킹 기계도 도입됨.
- 자동차 내장재 (Automotive Interior): 가죽 시트의 퀼팅(Quilting) 라인 및 에어백 전개 슬릿(Slit) 위치 마킹. Juki LU-2810 등 대형 상하송 미싱 사용 시 가이드라인으로 활용.
- 가구 (Upholstery): 소파 가죽의 절개 및 파이핑(Piping) 라인 가이드. 대면적 마킹 시 은펜 자국의 직선도가 최종 외관 품질을 결정한다.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
- 고스팅 현상 (Ghosting/Reappearance)
- 원인: 열로 지운 후 온도가 영하로 내려가면 안료의 결정이 재배열되어 은펜 자국이 다시 나타남. 이는 안료 내의 수지가 완전히 제거되지 않고 투명화만 되었을 때 발생함.
- 해결: 저온 테스트(Cold Test)를 거친 검증된 펜을 사용하고, 열처리 후 즉시 전용 클리너로 잔여 안료를 닦아냄.
- 잉크 침투 오염 (Ink Bleeding)
- 원인: 얇은 양가죽(Lambskin)이나 스웨이드 소재에 유성 은펜을 사용하여 잉크가 가죽 조직 내부로 스며듦.
- 해결: 수성 은펜으로 교체하거나, 작업 전 스와치 테스트를 통해 침투 여부 확인. 필요시 기화펜 사용.
- 물리적 눌림 자국 (Dent Mark)
- 원인: 마킹 시 작업자가 펜을 너무 강하게 눌러 가죽 표면에 영구적인 변형이 발생함.
- 해결: 펜촉의 흐름이 좋은 제품을 선택하여 가벼운 압력으로 마킹하도록 작업자 교육. 펜촉이 뭉툭해진 경우 즉시 교체.
- 열에 의한 소재 변색 (Thermal Damage)
- 원인: 은펜 자국을 지우기 위해 히트건(Heat Gun)을 과도하게 근접 사용하여 가죽의 단백질이 변성되거나 PU 코팅이 녹음.
- 해결: 히트건 온도를 70°C 이하로 설정하고, 소재와 15cm 이상의 거리를 유지하며 분사. 디지털 온도 조절 기능이 있는 Steinel 등의 전문 장비 권장.
- 안료 번짐 (Smudging)
- 원인: 잉크가 완전히 건조되기 전 재단물을 적재(Stacking)하여 마주 보는 원단에 안료가 전이됨.
- 해결: 속건성(Quick-dry) 잉크를 사용하고, 마킹 후 충분한 건조 시간을 확보한 뒤 공정 이동.
- 잉크 끊김 (Ink Starvation)
- 원인: 펜 내부의 알루미늄 입자가 침전되어 노즐을 막거나, 잉크 잔량이 부족할 때 발생.
- 해결: 사용 전 펜을 충분히 흔들어 안료를 혼합하고, 펜을 수직으로 세워 보관하지 않도록 주의(수평 보관 권장).
- 바늘 열에 의한 안료 고착
- 원인: 고속 봉제 시 바늘 마찰열로 인해 은펜 자국의 안료가 스티치 구멍 안에서 구워지듯 고착됨.
- 해결: 바늘 냉각 장치(Needle Cooler)를 사용하거나 봉제 속도를 조절함.
¶ 품질 검사 및 관리 기준 (QC Standard)
- 육안 검사 (Visual Inspection): 표준 광원 D65 하에서 50cm 거리에서 검사 시, 봉제선 외부로 노출된 은색 선이 없어야 함. 특히 스티치 사이(Stitch Gap)에 낀 미세한 은가루를 중점 확인.
- 저온 복원 테스트 (Cold Recovery Test): 완제품을 -5°C 환경에 1시간 방치 후 꺼냈을 때, 지워졌던 은펜 자국이 다시 나타나지 않아야 함 (고급 브랜드 필수 항목). 영하 20°C 테스트를 요구하는 브랜드도 있음.
- 이염 테스트 (Rubbing Test): ISO 11640 기준에 준하여, 은펜 자국이 제거된 부위를 백색 면포로 10회 문질렀을 때 안료가 묻어나오지 않아야 함.
- AQL 판정:
- Critical Defect: 어린이용 제품에서 은펜 성분이 안전 기준(Phthalate 등)을 초과할 경우.
- Major Defect: 제품 정면(A-Zone)에 노출된 5mm 이상의 은펜 자국 또는 제거 시 발생한 가죽 변색.
- Minor Defect: 안감이나 보이지 않는 부위(C-Zone)의 미세한 점 형태 자국.
¶ 현장 실무 용어 및 은어 (Slang & Jargon)
봉제 공장 현장에서는 일제 강점기와 일본 기술 도입의 영향으로 일본어 유래 은어가 많이 사용된다.
| 용어 | 로마자 표기 | 설명 | 비고 |
|---|---|---|---|
| 은펜 (Eun-pen) | Eun-pen | 현장 공용어. '은색 펜'의 약칭. | 한국 표준 |
| 긴펜 (Gin-pen) | Gin-pen | 일본어 '銀(ぎん)'에서 유래. 시니어 기술자들이 주로 사용. | 어원: 銀 (Ging) |
| 긴펜아토 (Gin-pen Ato) | Gin-pen Ato | 은펜 자국을 의미하는 일본식 표현. | 어원: 跡 (Ato, 자국) |
| 미싱 (Mishing) | Mishing | 재봉기 전체를 지칭. 은펜 마킹을 따라 봉제하는 기계. | 어원: Machine |
| 오시 (Oshi) | Oshi | 누름 스티치. 은펜으로 오시 라인을 그려 정밀도를 높임. | 어원: 押し (Oshi) |
| 시아게 (Shiage) | Shiage | 마무리 공정. 은펜 자국을 최종적으로 지우는 단계. | 어원: 仕上げ (Shiage) |
| 간도메 (Kandome) | Kandome | 바텍(Bar-tack). 보강 봉제 위치를 은펜으로 점 찍음. | 어원: 閂止め (Kandome) |
| 해리 (Heri) | Heri | 가장자리 접기(Edge Folding). 접히는 선을 은펜으로 마킹. | 어원: 縁 (Heri) |
| 다마 (Dama) | Dama | 파이핑(Piping) 또는 구슬 장식. 부착 위치 마킹 시 사용. | 어원: 玉 (Dama) |
| Vết bút bạc | Vet but bac | 베트남 현지 공장에서 사용하는 표준 기술 용어. | 베트남 표준 |
| Bút nhũ | But nhu | 반짝이는 펜이라는 의미로 현장에서 혼용됨. | 베트남 은어 |
| 银笔痕 (Yin-bi-hen) | Yin-bi-hen | 중국 공장에서 은펜 자국을 지칭하는 용어. | 중국 표준 |
¶ 장비 세팅 및 실무 가이드
- 소재별 선택:
- 천연 가죽: 유분 함량에 따라 유성(Oil-based) 선택, 단 제거 시 전용 클리너 병행. 오일 풀업 가죽의 경우 은펜 사용 시 유분과 반응하여 번질 수 있으므로 주의.
- 합성 피혁(PU): 열지움(Heat Erasable) 수성 은펜 권장. 고온에 약한 PU 소재는 히트건 대신 전용 지우개 사용.
- 지우개 관리: 은펜 전용 지우개(Crepe Rubber 등)는 사용 시 안료가 지우개에 묻으므로, 주기적으로 칼로 단면을 잘라내어 깨끗한 면으로 작업해야 2차 오염을 방지할 수 있음.
- 히트건(Heat Gun) 세팅: 산업용 히트건 사용 시 노즐 끝부분의 온도가 급격히 상승하므로, 반드시 디지털 온도 조절 기능이 있는 모델을 사용하여 75°C를 넘지 않도록 관리함.
- 재봉기 세팅:
- Juki LU-1508 / LU-2810: 상하송 피드력을 조절하여 마킹된 라인이 밀리지 않도록 노루발 압력(Presser Foot Pressure) 최적화.
- 바늘: 은펜 안료가 바늘 구멍에 끼어 실 끊어짐을 유발할 수 있으므로, 가죽용 DI×3 또는 DP×17 바늘 사용 시 주기적인 바늘 끝 청소 필요.
¶ 공정 흐름도 (Process Flowchart)
graph TD
A[재단물 입고 및 검수] --> B{소재 특성 판별}
B -- 가죽/어두운 색상 --> C[은펜 마킹 작업 실시]
B -- 밝은 색상/특수 소재 --> D[기화펜 또는 실표뜨기]
C --> E[봉제 공정 수행 - ISO 301/401]
E --> F[중간 라인 검사 - 위치 정확도 확인]
F --> G[시아게 공정 - 열풍 1차 제거]
G --> H[전용 지우개/클리너 - 잔여 안료 제거]
H --> I[최종 QC - D65 표준 광원 검사]
I --> J{합격 여부 판정}
J -- Pass --> K[저온 복원 테스트 후 출고]
J -- Fail --> L[재작업 및 정밀 클리닝]
L --> I
¶ 대체 기법과의 비교 분석
| 구분 | 은펜 (Silver Pen) | 기화펜 (Air Erasable) | 초크 (Chalk) | 레이저 가이드 (Laser) |
|---|---|---|---|---|
| 시인성 | 매우 높음 (금속 광택) | 낮음 (어두운 소재 불가) | 보통 | 매우 높음 |
| 정밀도 | 높음 (1.0mm 이하) | 보통 | 낮음 (굵기 변화 심함) | 매우 높음 |
| 제거 용이성 | 보통 (열/용제 필요) | 매우 높음 (자동 소멸) | 높음 (털어내기) | 매우 높음 (흔적 없음) |
| 비용 | 보통 | 높음 | 매우 낮음 | 초기 투자비 매우 높음 |
| 주요 단점 | 고스팅 현상 위험 | 작업 중 사라질 위험 | 가루 날림, 오염 | 장비 세팅 복잡 |
¶ 화학적 안전성 및 환경 관리 (Compliance)
- REACH 및 SVHC: 은펜 안료에 포함될 수 있는 납(Pb), 카드뮴(Cd) 등 중금속 함량은 100ppm 미만이어야 한다. 특히 유럽 수출용 제품의 경우 벤젠(Benzene) 계열 용제가 포함된 유성 은펜 사용이 엄격히 금지된다.
- VOCs 관리: 공장 내 대량의 은펜 사용 및 제거 공정(용제 사용) 시 휘발성 유기 화합물(VOCs) 농도를 측정하고 국소 배기 장치를 설치해야 한다.
- MSDS 비치: 현장에는 반드시 사용 중인 은펜의 물질안전보건자료(MSDS)를 비치하고 작업자에게 유해성을 교육해야 한다.
¶ 실전 트러블슈팅 노하우 (Senior Technician's Tips)
- "자국이 안 지워질 때": 히트건 온도를 높이기보다, 전용 클리너를 면봉에 묻혀 안료를 '불린' 후 지우개로 밀어내는 방식이 가죽 손상을 최소화한다.
- "스웨이드 소재 마킹": 은펜 사용을 절대 금지한다. 스웨이드 기모 사이에 안료가 끼면 제거가 불가능하므로, 은펜 대신 실표뜨기(Thread Marking)나 아주 연한 초크를 사용한다.
- "고스팅 재발 시": 이미 출고된 제품에서 고스팅이 발생했다면, 소비자에게 저온 노출을 피하도록 안내하거나, 전용 복원 용제(Ghosting Remover)를 사용하여 안료의 화학 구조를 완전히 파괴해야 한다.
- "펜촉 막힘 예방": 작업 종료 후 반드시 캡을 닫고, 장기 보관 시에는 펜촉이 위로 향하게 두지 말고 수평으로 눕혀서 보관해야 안료 침전으로 인한 막힘을 방지할 수 있다.
¶ 관련 항목
- 기화펜 (Air Erasable Pen): 공기 중 수분과 반응하여 사라지는 펜으로, 은펜 대용으로 사용되나 어두운 색상에는 시인성이 낮음.
- 열지움펜 (Heat Erasable Pen): 직물용으로 주로 쓰이며 은펜보다 입자가 고움.
- 가죽 클리너 (Leather Cleaner): 은펜 안료를 화학적으로 분해하여 제거하는 용제.
- 상하송 재봉기 (Walking Foot Machine): 은펜 마킹을 따라 두꺼운 가죽을 봉제할 때 사용하는 기종. (예: Juki LU-1508, Brother DB2-B797)
- 고스팅 (Ghosting): 은펜 제거 후 저온에서 자국이 재발현되는 현상.
¶ 미검증 사항
- 특정 저가형 중국산 은펜의 경우, 안료 성분에 포함된 중금속 함량이 REACH 기준을 초과할 가능성이 있으나 제조사별로 상이함 (미검증).
- 영하 20°C 이하의 극저온 환경에서의 고스팅 복원율에 대한 정량적 데이터는 제조사마다 차이가 있음 (미검증).
- 최근 개발된 '나노 실버 마킹액'의 경우 기존 알루미늄 기반 은펜보다 고스팅 현상이 현저히 낮다고 주장되나, 대규모 양산 현장에서의 검증 데이터는 부족함 (미검증).
