상위 문서: 심층 기술 문서 목록
¶ 개요

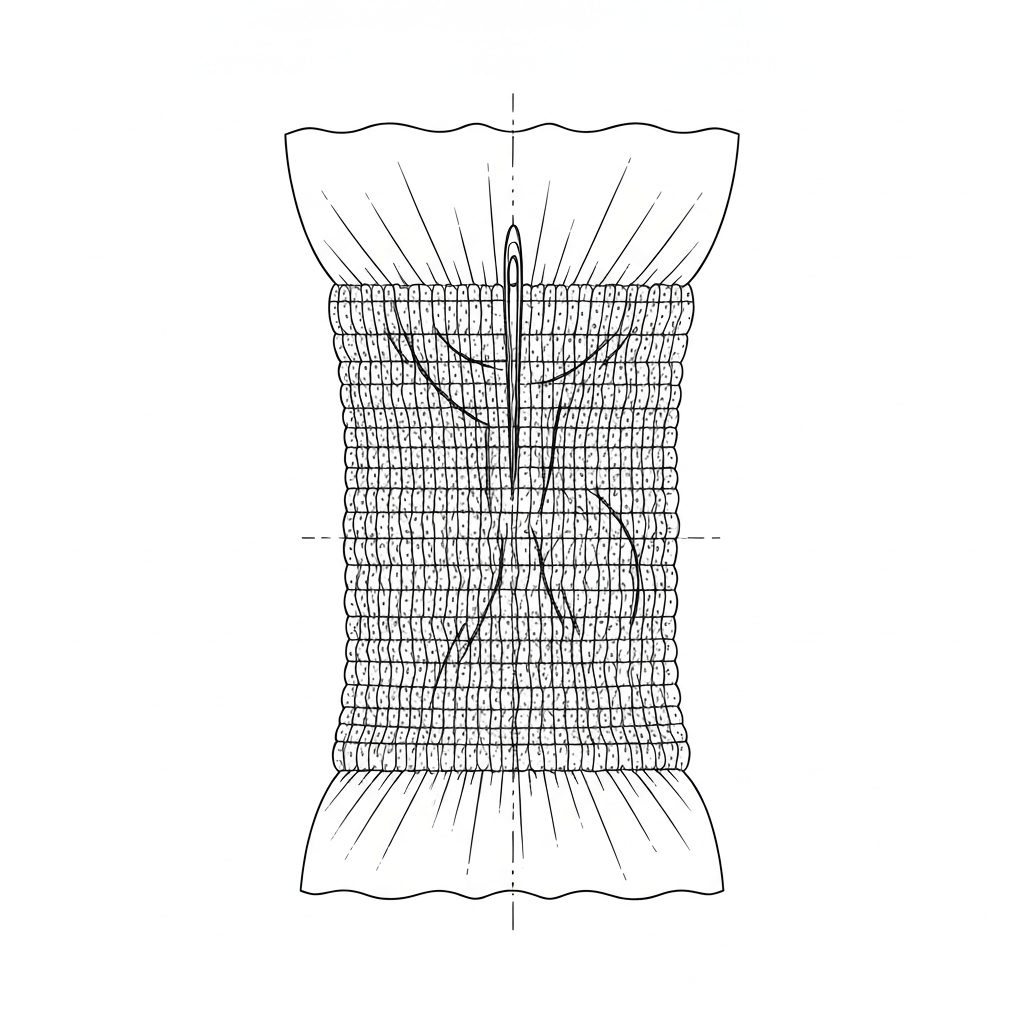

스모킹(Smocking)은 원단에 일정한 간격으로 주름(Gathering)을 형성하고, 이를 고무사(Elastic Thread)나 장식사로 고정하여 신축성과 입체적인 장식 효과를 동시에 부여하는 고도의 봉제 기법입니다. 산업용 의류 제조에서는 다침(Multi-needle) 재봉기를 사용하여 대량 생산하며, 원단의 수축률 제어와 패턴의 균일성이 품질의 핵심입니다.
물리적 관점에서 스모킹은 원단의 특정 구역에 의도적인 '잉여 분량'을 생성한 뒤, 이를 탄성체(고무사)로 구속하여 평상시에는 수축된 상태를 유지하다가 외력이 가해지면 확장되도록 설계된 기계적 구조체입니다. 이는 별도의 고무 밴드를 삽입하는 '카세트 방식'이나 '터널 방식'보다 외관이 유려하고, 피부에 닿는 압박감이 고르게 분산되는 장점이 있습니다.
대체 기법인 일반 셔링(Shirring)과 비교했을 때, 스모킹은 다수의 바늘(최대 50침 이상)을 동시에 사용하여 구조적 안정성이 훨씬 높습니다. 셔링은 실 한두 줄에 의존하므로 실이 끊어질 경우 주름 전체가 풀릴 위험이 크지만, 스모킹은 독립된 체인스티치 구조가 병렬로 연결되어 있어 내구성이 뛰어납니다. 산업 현장에서는 제품의 부가가치를 높이기 위한 디자인적 요소뿐만 아니라, 복잡한 패턴 설계 없이도 체형에 맞게 늘어나는 '프리 사이즈(Free-size)' 대응 전략으로 스모킹을 선택합니다.
¶ 정의 및 메커니즘
물리적으로 스모킹은 여러 개의 바늘이 동시에 구동되며 윗실(바늘실)과 밑실(루퍼실 또는 고무사)을 교차시키는 과정에서 원단을 강제로 수축시키는 원리를 이용합니다.
- 산업적 메커니즘: 주로 ISO 4915 Class 401 (이중 체인스티치) 구조를 기본으로 하며, 하부 루퍼에 고무사를 공급하여 원단을 오므라들게 만듭니다. 바늘이 원단을 관통하여 루퍼와 교차할 때, 하부의 고무사는 일정한 인장 상태(Pre-tension)로 공급됩니다. 봉제가 완료되어 노루발 아래를 벗어나는 순간, 인장되었던 고무사가 원래의 길이로 복원되려는 힘(Elastic Recovery)이 발생하며 원단을 촘촘하게 잡아당겨 주름을 형성합니다.
- 장식적 메커니즘: 기계 상단에 장착된 디자인 캠(Design Cam)의 회전에 따라 바늘대나 가이드 바가 좌우로 흔들리며 '벌집(Honeycomb)', '다이아몬드', '웨이브' 등 복잡한 기하학적 패턴을 형성합니다. 이때 '스프레더(Spreader)'라고 불리는 장치가 상단에서 장식사를 좌우로 교차시키며 바늘실과 엮이게 하여, 단순한 주름을 넘어선 자수와 같은 시각적 효과를 만들어냅니다.
역사적 배경 및 현장 인식 차이: 스모킹은 본래 18~19세기 유럽에서 농민들의 작업복(Smock-frock)에 신축성을 주기 위해 손바느질로 시작된 기법입니다. 20세기 중반 Kansai Special, Vari-O-Matic 등 일본의 특수 재봉기 제조사들이 이를 자동화하면서 산업화되었습니다. * 한국 공장: '고무줄 미싱' 혹은 '스모킹 다침'으로 불리며, 주로 고가의 여성복이나 아동복 브랜드의 디테일 작업에 투입됩니다. 숙련된 메카닉이 캠(Cam)을 직접 교체하며 정밀한 패턴을 구현하는 것을 선호합니다. * 베트남 공장: 'May thun chỉ' 공정으로 불리며, 대규모 OEM 생산 라인에서 셔츠의 소매나 원피스 가슴판에 대량 적용됩니다. 생산성 확보를 위해 고속 회전 시의 발열 제어(실리콘 오일 도포)에 집중합니다. * 중국 공장: '抽褶(Chōuzhě)' 또는 '蜂巢褶(Fēngcháozhě)'로 지칭하며, 광저우나 저장성의 패스트 패션 클러스터에서는 매우 복잡하고 화려한 장식 스모킹 캠을 활용하여 디자인 차별화를 꾀하는 경향이 강합니다.
¶ 기술 사양표 (Technical Specifications)
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 스티치 분류 | ISO 4915 Class 401 (Multi-needle Chainstitch) / Class 600 변형 | 이중 체인스티치 기반 |
| 주요 장비 | Kansai Special DFB-1412P, Siruba VC008G, Kingtex CTD 시리즈 | 다침 고무사 전용기 (VC008G는 실린더형) |
| 바늘 시스템 | UO×113 (Kansai), DV×57 (Siruba), TV×7 (일부 모델) | 기종별 전용 바늘 확인 필수 |
| 바늘 수 | 4침, 12침, 25침, 33침, 최대 50침 이상 | 공정 설계에 따라 선택 |
| 표준 SPI | 8 ~ 14 SPI (Stitches Per Inch) | 주름 밀도 및 원단 두께에 비례 |
| 최대 봉제 속도 | 2,500 ~ 4,000 SPM (Stitches Per Minute) | 침수 및 캠 복잡도에 따라 제한 |
| 사용 실 | 상사: 폴리에스테르 방적사 / 하사: 라텍스 또는 스판덱스 고무사 | 고무사 데니어(D) 관리 중요 |
| 차동 이송비 | 1:0.8 ~ 1:2.0 (Differential Feed) | 원단 수축률 조절의 핵심 |
| 고무사 장력 | 20g ~ 60g (Towa Gauge 기준) | 원단 평량 및 수축 설계치에 따름 |
| 공기압 사양 | 0.5 MPa (자동 사절 및 풀러 승강 장치 장착 시) | 옵션 장치 구동용 |
¶ 주요 적용 분야
스모킹은 적용 부위와 목적에 따라 SPI와 고무사의 사양이 엄격히 구분됩니다.
- 아동복 (Children's Wear):
- 가슴판 (Chest Panel): 원피스 앞판 전체에 적용하여 아이들의 빠른 성장에 대응하는 신축성 확보. 보통 12~25침 스모킹을 사용하며, 피부 자극을 최소화하기 위해 부드러운 코튼 커버링 고무사를 사용합니다.
- 소매 및 발목 끝단: 밴드 대신 3~4침 스모킹을 적용하여 압박감을 줄이면서도 흘러내림 방지.
- 여성복 (Ladies' Wear):
- 오프숄더 라인: 네크라인 전체에 8~12줄의 스모킹을 넣어 어깨 고정력을 확보. SPI 10~12 수준이 표준입니다.
- 허리 밴드 (Smocked Waist): 벨트 없이 허리 라인을 강조하는 디자인. 33침 이상의 광폭 스모킹 기계가 주로 사용됩니다.
- 커프스 (Cuffs): 블라우스 소매 끝단에 장식사와 함께 적용하여 벌집 패턴(Honeycomb) 구현.
- 가방 및 액세서리 (Bags & Accessories):
- 백팩 사이드 포켓: 텀블러나 우산을 고정하기 위한 입구 부분에 2~3줄 스모킹 적용. 일반 고무줄보다 내구성이 높습니다.
- 에코백 입구: 입구 전체를 스모킹 처리하여 내용물 노출 방지 및 입체적 디자인 부여.
- 신발 상단부 (Slip-on): 슬립온 슈즈의 설포(Tongue) 부위에 강한 장력의 스모킹을 적용하여 끈 없는 고정력 제공.
- 업종별 차이:
- 스포츠웨어: 고기능성 스판덱스사를 사용하며, 땀 배출을 방해하지 않도록 주름 사이의 간격을 넓게 설정(낮은 SPI).
- 정장/예복: 실크사나 광택이 있는 필라멘트사를 장식사로 사용하여 아주 촘촘한(14 SPI 이상) 스모킹을 적용, 고급스러운 질감 강조.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
- 고무사 단락 (Elastic Thread Breakage)
- 원인: 루퍼 장력 과다, 고무사 노화(경화), 루퍼 끝단(Tip)의 흠집.
- 현장 노하우: Towa 장력계로 측정 시 고무사 장력이 50g을 초과하면 단락 위험이 급증합니다. 루퍼 끝을 2000번 이상의 고운 사포로 연마하고 실리콘 오일 탱크의 잔량을 수시로 확인하십시오.
- 주름 불균일 (Uneven Gathering)
- 원인: 후방 풀러(Puller) 압력 불균형, 이송 톱니(Feed Dog) 높이 부적절.
- 해결: 풀러 압력을 원단 두께에 맞춰 재설정, 톱니 수평 및 높이(0.8~1.2mm) 조정. 특히 좌우 장력이 다를 경우 원단이 한쪽으로 휘어지는 '사선 현상'이 발생하므로 텐션 포스트의 균일화가 필수입니다.
- 땀뜀 (Skipped Stitches / Mecha)
- 원인: 바늘과 루퍼의 타이밍 이탈, 바늘 휨, 고속 회전 시 실의 열 변형.
- 해결: 바늘-루퍼 간극(0.05~0.1mm) 재조정. Kansai Special 기종의 경우 루퍼의 'Avoidance' 운동(바늘을 피하는 움직임) 타이밍이 0.1mm만 틀어져도 대량 땀뜀이 발생하므로 전용 게이지를 사용해 세팅하십시오.
- 원단 손상 (Fabric Damage/Puckering)
- 원인: 바늘 번수가 너무 큼, 바늘 끝(Point) 손상, 과도한 차동 이송.
- 해결: 니트나 얇은 직물에는 반드시 Ball-point 바늘(SES/SUK)을 사용하십시오. 바늘 구멍이 커지면 고무사의 탄성으로 인해 구멍이 찢어지는 '런(Run)' 현상이 발생할 수 있습니다.
- 패턴 왜곡 (Pattern Distortion)
- 원인: 디자인 캠(Cam) 마모, 캠 구동 벨트 장력 약화.
- 해결: 캠의 산(Lobe) 부분이 마모되면 좌우 흔들림 폭이 줄어듭니다. 패턴이 흐릿해지면 즉시 캠을 교체하고, 구동부 타이밍 벨트의 유격이 3mm 이내인지 점검하십시오.
¶ 품질 검사 기준 (QC Standards)
- 신축 회복률 (Stretch Recovery): 원단을 최대 인장 후 방치했을 때, 1분 이내에 원래 길이의 95% 이상으로 복원되어야 함. (라텍스 함량이 낮은 저가 고무사 사용 시 이 기준에서 탈락함)
- 주름 밀도 (Gathering Density): 10cm 구간 내 주름의 개수가 작업지시서(Spec Sheet) 대비 ±5% 이내일 것.
- 스티치 강도 (Stitch Integrity): 최대 인장 시 실 터짐(Thread Bursting)이 발생하지 않아야 하며, 바늘 구멍이 찢어지지 않아야 함. 특히 체인스티치는 한 곳이 풀리면 연쇄적으로 풀리므로 끝단 마무리를 반드시 확인.
- 수평 대칭성 (Symmetry): 좌우 소매나 가슴판 양쪽의 스모킹 시작점과 끝점이 수평 라인에서 3mm 이상 벗어나지 않을 것.
- 고무사 노출 (Elastic Exposure): 원단 표면으로 하부 고무사가 튀어나오거나 루프가 형성되지 않아야 함. 이는 주로 루퍼 장력이 바늘실 장력보다 현저히 낮을 때 발생함.
- 색상 견뢰도 (Color Fastness): 고무사 자체의 염색 상태가 원단에 이염되지 않아야 하며, 특히 세탁 후 고무사 수축으로 인한 원단 변색 여부 확인.
¶ 현장 용어 및 은어
| 구분 | 용어 | 현장 활용 및 의미 |
|---|---|---|
| 한국어 | 고무줄 미싱 | 다침 스모킹/셔링 재봉기를 통칭하는 현장 은어. |
| 한국어 | 도메 (Dome) | 스모킹 시작과 끝의 되박음질. 고무사 특성상 풀림 방지가 매우 중요함. |
| 한국어 | 가마 타이밍 | 루퍼와 바늘의 만남 시점. 스모킹 기계는 루퍼가 많아 이 타이밍 맞추기가 가장 까다로움. |
| 한국어 | 시아게 (Finish) | 봉제 후 스팀 아이롱을 통해 주름을 정돈하는 최종 공정. |
| 베트남어 | May thun chỉ | '실 고무 봉제'라는 뜻으로, 스모킹 공정을 지칭하는 표준 용어. |
| 일본어 | シャーリング (Shāringu) | 셔링. 일본 기술서에서는 스모킹과 셔링을 혼용하거나 구분하여 표기함. |
| 중국어 | 抽褶 (Chōuzhě) | 주름을 잡는 행위 전반을 의미하며, 스모킹 기법을 포함함. |
| 중국어 | 蜂巢褶 (Fēngcháozhě) | '벌집 주름'. 장식적인 다이아몬드 패턴 스모킹을 구체적으로 지칭. |
¶ 장비 세팅 가이드 (Technical Deep Dive)
- 장력 설정 (Tension Control):
- 바늘실은 원단이 울지 않을 정도의 최소 장력을 유지합니다.
- 하부 고무사는 Towa Tension Gauge를 사용하여 25~35g(표준 원단 기준)으로 설정합니다. 수축률을 높여야 하는 경우 45g까지 올리되, 이 경우 바늘실 장력도 동반 상승시켜야 스티치가 안정됩니다.
- 바늘 및 실 선택:
- 고속 봉제(3,000 SPM 이상) 시 바늘 열로 인해 고무사의 라텍스 성분이 녹아 원단에 들러붙는 사고가 빈번합니다. 이를 방지하기 위해 반드시 실리콘 오일 냉각 장치(Needle Cooler)를 가동하고, 바늘은 크롬 도금된 고속용 바늘을 사용합니다.
- 풀러(Puller) 동기화:
- 풀러의 원주 속도는 이송 톱니보다 약 5~10% 빠르게 설정(Over-feed)하여 원단이 씹히지 않고 원활하게 배출되도록 유도합니다. 만약 풀러 속도가 느리면 주름이 뭉쳐 바늘이 부러지는 원인이 됩니다.
- 캠(Cam) 교체 및 간섭 체크:
- 패턴 변경 시 기계 측면 또는 상단의 캠 커버를 열고 지정된 번호의 캠으로 교체합니다. 교체 후에는 반드시 풀리(Pulley)를 수동으로 회전시켜, 바늘이 좌우로 흔들릴 때 루퍼나 노루발에 간섭(Hitting)이 없는지 3회 이상 확인 후 전원을 켭니다.
- 차동 이송(Differential Feed) 조정:
- 얇은 시폰 소재: 차동비를 1:1.5 정도로 높여 주름을 풍성하게 잡습니다.
- 두꺼운 데님/캔버스 소재: 차동비를 1:1.1 정도로 낮추어 기계에 무리가 가지 않도록 설정합니다.
¶ 공정 흐름도 (Process Flowchart)
graph TD
A[원단 재단 및 스모킹 위치 마킹] --> B[재봉기 세팅: 바늘/캠/고무사/장력]
B --> C[테스트 봉제: 10cm 수축률 및 신축 회복률 확인]
C --> D{수축률 및 패턴 합격?}
D -- 아니오 --> B[장력 및 차동비 재조정]
D -- 예 --> E[본 봉제: 다침 스모킹 진행]
E --> F[후방 풀러를 통한 원단 배출 및 수평 유지 관리]
F --> G[끝단 도메 처리 및 실밥 제거: 고무사 풀림 방지]
G --> H[스팀 시아게: 고온 스팀으로 주름 모양 안착 및 수축 고정]
H --> I[최종 품질 검사: 신축성 및 대칭성 확인 후 패킹]
I --> J[완성품 출고]
¶ 원단별 권장 세팅값 (Reference Table)
| 원단 종류 | 권장 바늘 (Nm) | SPI 설정 | 차동비 | 고무사 장력 (g) |
|---|---|---|---|---|
| 시폰 (Chiffon) | 65/9 | 12-14 | 1:1.6 | 20-25 |
| 면 평직 (Cotton Poplin) | 75/11 | 10-12 | 1:1.4 | 30-35 |
| 린넨 (Linen) | 90/14 | 8-10 | 1:1.2 | 40-45 |
| 데님 (Light Denim) | 100/16 | 7-9 | 1:1.1 | 50-60 |
¶ 관련 항목
- 셔링 (Shirring): 단침 또는 이침으로 주름을 잡는 기법으로, 스모킹보다 구조가 단순하며 주로 보빈에 고무사를 감아 본봉(Lockstitch) 기계에서 작업함.
- 개더링 (Gathering): 한 줄의 스티치를 당겨 주름을 만드는 기초 공정으로, 탄성이 없는 일반사를 사용하여 고정함.
- 다침 체인스티치 (Multi-needle Chainstitch): 스모킹 기계의 베이스가 되는 기계적 구조로, 밑실 보빈 교체 없이 대량 생산이 가능함.
- 라텍스 고무사 (Latex Thread): 천연 고무로 만든 스모킹의 핵심 부자재. 탄성이 좋으나 열과 염소(표백제)에 약함.
- 스판덱스 코어사 (Spandex Core Thread): 폴리에스테르나 나일론으로 스판덱스를 감싼 실. 라텍스 알러지 방지 및 내열성이 우수하여 최근 고급 의류에 주로 사용됨.
- 플리츠 (Pleats): 고열 압착이나 기계적 접기를 통해 만드는 직선적이고 고정된 주름 기법으로, 스모킹과 달리 자체 신축성이 없음.
- ISO 4915: 봉제 스티치 유형에 대한 국제 표준 분류 체계. 스모킹은 주로 400 및 600 시리즈 변형을 사용함.
