¶ 개요

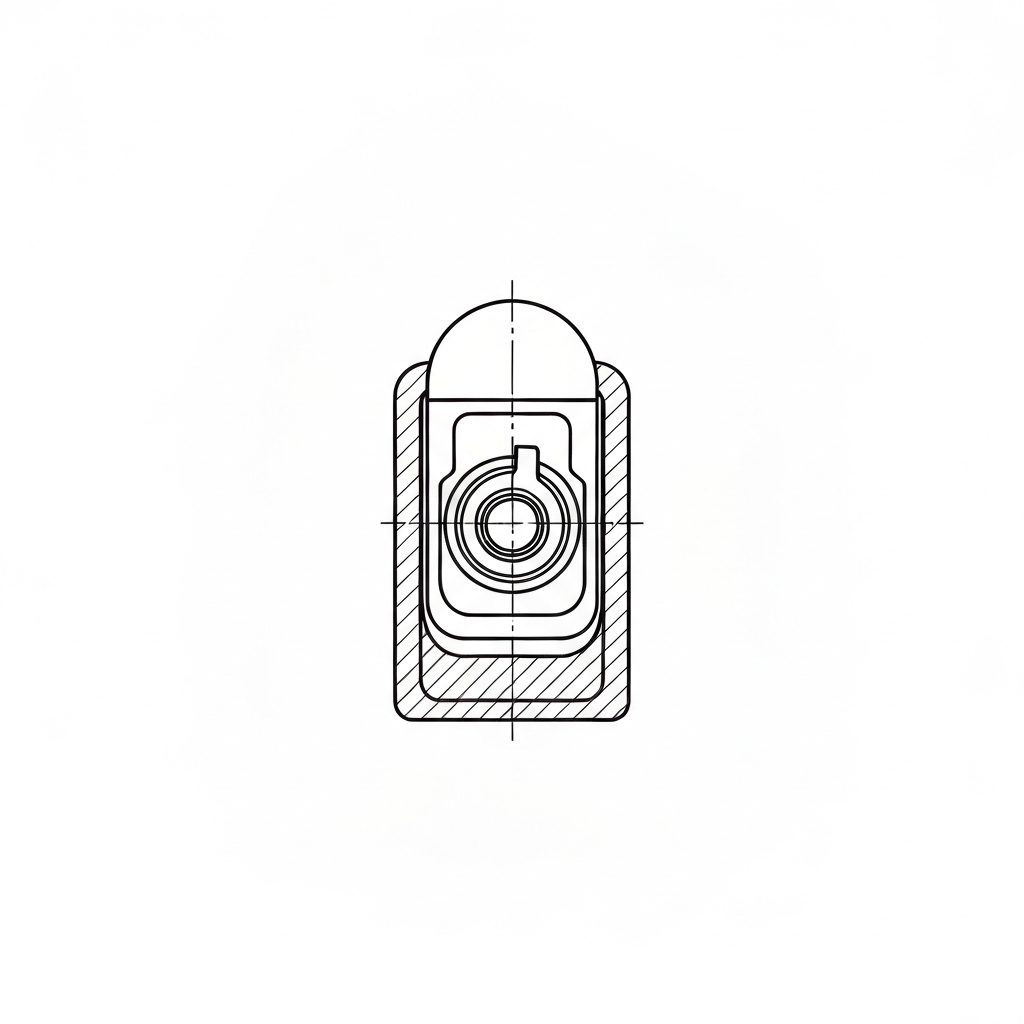

스프링 도트(Spring Snap)는 의류, 가방, 신발 및 각종 산업용 잡화 제조 공정에서 가장 범용적으로 사용되는 금속 또는 플라스틱 소재의 기계적 체결 부자재입니다. 기술적으로는 'S자형 와이어 스프링 스냅(S-wire Spring Snap)'으로 분류되며, 소켓(Socket) 내부에 평행하게 배치된 두 개의 'S'자 형태 와이어 스프링이 핵심 메커니즘을 담당합니다. 스터드(Stud)가 소켓에 삽입될 때 이 와이어 스프링이 탄성적으로 벌어졌다가 스터드의 목(Neck) 부분에서 수축하며 고정되는 구조를 가집니다.
물리적 특성 면에서 스프링 도트는 '선 접촉(Line Contact)' 방식을 취합니다. 이는 강한 원형 코일 스프링을 사용하는 링 도트(Ring Snap)가 '면 접촉'에 가까운 강력한 압박을 가하는 것과 대조적입니다. S자형 와이어는 스터드의 머리(Head) 부분을 양옆에서 부드럽게 잡아주기 때문에, 반복적인 개폐 시에도 금속 피로도가 상대적으로 낮으며 원단에 가해지는 물리적 충격이 적습니다. 이러한 특성으로 인해 고정력이 극도로 강조되는 작업복이나 군장류보다는, 심미성과 부드러운 사용감을 동시에 중시하는 캐주얼 의류, 여성복, 유아복, 고급 가죽 잡화에서 표준 체결 방식으로 채택됩니다.
산업 현장에서 스프링 도트의 선택 기준은 디자인뿐만 아니라 원단의 평량(GSM) 및 조직 구조와 밀접한 관련이 있습니다. 일반적으로 150gsm에서 350gsm 사이의 직물(Woven) 및 안정화된 편물(Knit)에 가장 안정적으로 부착됩니다. 설계 단계에서 포스트(Post)의 길이와 스프링의 장력(Tension) 수치를 정밀하게 산출하는 것이 품질 관리의 핵심입니다.
¶ 기술 사양 (Specifications)
| 항목 | 상세 내용 |
|---|---|
| 부품 구성 | 4 PCS / 1 SET (Cap, Socket, Stud, Post) |
| ISO 분류 | 미검증 (ISO 11036은 자동차 배기가스 관련 표준임. 스냅 단추 전용 ISO는 부재하며, 일반적으로 ASTM D4846 및 BS 5279 준거) |
| 주요 규격 | 10mm, 12.5mm (VT-2), 15mm (VT-5), 17mm (외경 기준) |
| 재질 (Material) | Brass(황동 - H65/H68 등급), Stainless Steel(SUS304), Zinc Alloy, Plastic(POM) |
| S-Wire 재질 | Phosphor Bronze(인청동 - 탄성 유지력 우수), Stainless Steel |
| 표면 처리 | Plating(니켈, 흑니켈, 안틱, 무니켈), Painting(에폭시 도장), Electrophoretic Lacquer |
| 체결력 (Snap Action) | 2.0 ~ 5.0 lbs (ASTM D4846 테스트 기준, 용도에 따라 스프링 굵기 조절) |
| 권장 기계 | 핸드 프레스, 공압식/유압식 반자동 프레스, 자동 스냅 부착기(Hopper Feed) |
| 주요 장비 모델 | Morito M-88, Mikata MK-100, YKK Snap Attaching Machine, Scovill 전문 압착기 |
| 도금 두께 | 장식용 0.05~0.1μm, 기능성(내식성) 0.2μm 이상 |
| 경도 (Hardness) | 황동 기준 HV 80~120 (가공 및 압착 적정성 기준) |
¶ 적용 분야 (Applications)
- 의류 (Apparel):
- 아우터: 바람막이(Windbreaker) 자켓의 전면 여밈, 탈부착 후드 연결부. 주로 15mm(VT-5) 규격이 표준으로 사용됩니다.
- 캐주얼: 셔츠의 소매 커프스, 가디건, 가벼운 조끼의 포켓 플랩. 10mm에서 12.5mm 규격이 선호됩니다.
- 유아복: 턱받이, 우주복(Romper)의 하단 여밈. 유아용은 검침기 대응(Non-ferrous) 및 무독성(Lead-free, Nickel-free) 검증이 필수적이며, 주로 플라스틱 소재가 병행 사용됩니다.
- 가방 및 잡화 (Bags & Accessories):
- 가방: 에코백 입구, 백팩의 보조 포켓, 파우치 여밈. 원단 두께에 따라 포스트 길이를 'Long' 타입으로 설정해야 탈락을 방지할 수 있습니다.
- 지갑: 동전 지갑, 카드 홀더, 다이어리 커버의 잠금 장치. 가죽의 두께와 경도에 따라 타격 압력을 정밀하게 조정해야 합니다.
- 산업용 (Industrial):
- 자동차 시트 커버 고정, 유모차 차양막, 군용 경량 파우치 및 텐트 내부 부속품. 진동이 잦은 환경에서는 스프링의 탄성 계수가 높은 사양을 선택합니다.
¶ 주요 결함 및 해결 방안 (Defects & Troubleshooting)
-
스냅 탈락 (Loose Attachment / Pull-out)
- 원인: 원단 두께 대비 포스트(Post) 길이가 너무 짧거나, 프레스 압착 압력이 부족하여 리벳팅(Riveting)이 불완전함.
- 해결: 원단 두께를 측정하여 적정 포스트 길이(Long/Short)를 재선정하고, 프레스의 하사점(Bottom Dead Center)을 미세 조정하여 포스트 끝단이 소켓/스터드 내부에서 충분히 말려 들어가도록 함.
-
원단 파손 및 미어짐 (Fabric Tearing)
- 원인: 얇은 직물이나 니트 원단에 보강재 없이 고압으로 압착하여 원단 조직이 절단되거나, 스냅 개폐 시 힘이 원단에 직접 전달됨.
- 해결: 부착 부위 뒷면에 인터라이닝(Interlining)을 부착하거나, 폴리 와셔(Poly Washer)를 삽입하여 타격 압력을 분산시키고 개폐 시의 부하를 지지함.
-
스프링 변형 및 작동 불량 (Spring Deformation)
- 원인: 소켓 전용 몰드(Die)가 아닌 규격 외 몰드를 사용하거나, 과도한 압력으로 소켓 내부 S-스프링이 눌려 탄성을 잃음.
- 해결: 소켓 외경과 곡률에 일치하는 전용 몰드를 사용하고, 스프링이 움직일 수 있는 내부 공간(Clearance)을 확보하도록 스트로크를 제한함.
-
도금 박리 및 스크래치 (Plating Peeling / Scratch)
- 원인: 금속 몰드와의 직접적인 마찰, 도금 밀착력 부족, 또는 세탁 시의 물리적 충격.
- 해결: 캡(Cap)과 접촉하는 상부 몰드에 우레탄(Urethane) 캡을 씌워 표면을 보호하고, 입고 전 테이프 테스트(Tape Test) 및 텀블링 테스트로 도금 품질 확인.
-
중심축 어긋남 (Misalignment)
- 원인: 상하 몰드의 수평이 맞지 않거나 작업자의 위치 마킹 오류, 또는 자동기 피더의 공급 불량.
- 해결: 레이저 포인터가 장착된 기계를 사용하고, 몰드 고정 나사의 풀림 상태를 매일 점검(Daily Check)하며 몰드 정렬(Alignment)을 재설정함.
-
체결력 불균일 (Inconsistent Snap Action)
- 원인: 스터드(Stud)의 머리 부분 크기 편차 또는 소켓 스프링의 탄성 불량(재질 불량).
- 해결: 부자재 로트(Lot)별 샘플링 검사를 실시하고, 전용 게이지로 개폐력을 측정하여 허용 오차 범위를 벗어난 자재는 전량 교체.
-
오일 오염 (Oil Stains)
- 원인: 자동 부착기의 피더(Feeder)나 몰드 구동부에서 과다하게 도포된 윤활유가 원단에 전이됨.
- 해결: 작업 시작 전 폐원단에 10회 이상 공타격을 실시하여 잔여 오일을 제거하고, 비산 방지용 가드를 설치하며 드라이 루브리컨트 사용.
-
수소취성 (Hydrogen Embrittlement)
- 원인: 산세(Pickling) 또는 전기도금 공정 중 수소가 금속 내부로 침투하여 스테인리스 스틸 스냅이 쉽게 깨지는 현상.
- 해결: 도금 후 즉시 베이킹(Baking) 공정을 거쳐 수소를 제거한 자재를 사용함.
¶ 품질 검사 기준 (Quality Control)
- 인장 강도 테스트 (Pull-off Test): 부착된 스냅이 원단에서 이탈하는 시점의 하중을 측정. 일반 성인복 기준 90N(약 9kgf) 이상, 아동복은 바이어 규정에 따라 120N 이상의 엄격한 기준 적용.
- 개폐 작동력 테스트 (Snap Action Force): 전용 게이지(Towa 또는 유사 측정기)를 사용하여 스냅을 열고 닫을 때 발생하는 힘(lbs/kg)이 일정한지 확인. 스프링 도트의 경우 보통 2.5~4.0 lbs 범위를 합격권으로 간주.
- 검침기 테스트 (Needle Detector Test): 의류 완제품 검침 공정이 있는 경우, 반드시 비자성(Non-ferrous) 황동 소재를 사용했는지 확인하여 오작동 방지. (NC - No Contact 등급 확인 필수)
- 염수 분무 테스트 (Salt Spray Test): 해안 지역 수출 또는 고온다습한 환경 대비, ASTM B117 기준에 따라 24~48시간 노출 후 부식(녹) 발생 여부 확인.
- 유해물질 검사 (Chemical Test): 납(Pb), 카드뮴(Cd), 니켈 용출량(Nickel Release) 등이 REACH, CPSIA 또는 Oeko-Tex Standard 100 기준을 준수하는지 확인. 특히 아동복의 경우 총 납 함유량 90ppm 이하 기준 준수 필수.
- 세탁 내구성 테스트 (Laundry Test): 가정용 및 산업용 세탁 조건에서 5회 이상 세탁 후 도금 상태 및 체결력 변화 확인.
¶ 현장 은어 및 국가별 명칭
| 국가 | 용어 | 로마자 표기 | 비고 |
|---|---|---|---|
| 한국 (KR) | 스프링 도트 | Spring Dot | 현장 표준 용어 |
| 한국 (KR) | S-도트 | S-Dot | 스프링 모양에서 유래한 별칭 |
| 베트남 (VN) | Nút bấm lò xo | Nut bam lo xo | 'Lò xo'는 스프링을 의미함 |
| 베트남 (VN) | Nút 4 chi tiết | Nut 4 chi tiet | 4개 부품으로 구성된 단추라는 뜻 |
| 일본 (JP) | バ네ホック | Bane Hokku | '바네'는 스프링의 일본식 발음 |
| 일본 (JP) | 打ち具 | Uchigu | 스냅을 치는 도구(몰드/프레스) |
| 중국 (CN) | 弹簧扣 | Tánhuáng kòu | 탄성(스프링) 단추 |
| 중국 (CN) | 四合扣 | Sìhé kòu | 4개의 부품이 합쳐진다는 의미 (가장 흔함) |
| 인도네시아 (ID) | Kancing Cetit | Kancing Cetit | 스냅 체결 시 나는 소리에서 유래 |
국가별 실무 차이: * 한국: 정밀한 세팅을 중시하며, 주로 수동 핸드 프레스보다는 공압식 반자동 기계를 선호하여 생산성과 품질의 균형을 맞춤. * 베트남: 대규모 OEM 공장이 많아 YKK나 Morito의 자동 부착기(Automatic Attaching Machine) 사용 비중이 매우 높음. 현장에서는 부품 번호(예: VT-2, VT-5)로 소통하는 경우가 많음. * 중국: 광저우(Guangzhou) 등 부자재 시장 중심의 생산 체계로 인해, 표준 규격 외에도 다양한 디자인 캡(Cap)을 활용한 변형 스프링 도트 생산이 활발함.
¶ 장비 세팅 및 유지보수 가이드
- 몰드(Die) 관리: 몰드 내부에 금속 가루나 먼지가 쌓이면 압착 불량의 원인이 됩니다. 매일 작업 전 에어건으로 청소하고, 몰드의 마모 상태를 확인합니다. 특히 소켓 몰드의 '스프링 안착 홈'이 마모되면 스프링이 씹히는 현상이 발생합니다. 몰드의 경도는 보통 HRC 55~60 수준을 유지해야 합니다.
- 하사점 설정: 프레스가 가장 낮게 내려왔을 때, 부자재가 원단에 밀착된 후 약 0.1mm 정도 더 압착되도록 설정하는 것이 '체결 안정성'의 핵심입니다. 이를 위해 '심(Shim)' 조절판을 사용하여 미세 높이를 조정합니다. 과도한 압착은 스프링을 파손시키고, 부족한 압착은 스냅을 헛돌게 합니다.
- 수평 확인: 상부 몰드와 하부 몰드가 정확히 수직 선상에 있어야 합니다. 수평이 어긋나면 포스트가 휘어져 박히는 '벤딩(Bending)' 현상이 발생하며, 이는 스냅의 개폐 수명을 급격히 단축시킵니다.
- 윤활 작업: 자동 부착기의 경우 부자재가 공급되는 레일(Rail)과 피더(Feeder)에 이물질이 없도록 관리하고, 구동부에 주기적으로 오일을 주입합니다. 단, 원단 오염 방지를 위해 '드라이 루브리컨트(Dry Lubricant)' 또는 테플론 그리스 사용을 권장합니다.
- 타격 압력(Pressure) 수치:
- 황동(Brass) 소재: 4.5 ~ 5.5 kg/cm² (공압 기준)
- 스테인리스(SUS) 소재: 5.5 ~ 6.5 kg/cm² (소재가 강하므로 더 높은 압력 필요)
- 플라스틱(POM) 소재: 3.0 ~ 4.0 kg/cm² (과압 시 파손 주의)
¶ 공정 흐름도 (Process Flowchart)
graph TD
A[원단 부착 위치 정밀 마킹] --> B{원단 두께 및 조직 확인}
B -- 얇은 원단 < 0.5mm --> C[심지 또는 폴리 와셔 보강]
B -- 일반 원단 0.5~2.0mm --> D[필요 시 펀칭/가이드 구멍 생성]
C --> D
D --> E[상단 몰드: Cap + Socket 장착]
D --> F[하단 몰드: Stud + Post 장착]
E --> G[프레스 압착 작업 - 하사점 제어]
F --> G
G --> H[1차 외관 검사 - 스크래치 및 변형]
H --> I[2차 기능 검사 - 개폐력 및 회전 여부]
I --> J{최종 합격 여부}
J -- 합격 --> K[완성품 라인 이동 및 포장]
J -- 불합격 --> L[리퍼 작업 - 전용 리무버 사용]
L --> M[원인 분석 및 기계 재세팅]
M --> A
¶ 소재별 특성 및 선택 가이드 (Material Science)
- 황동 (Brass - H65/H68): 가장 표준적인 소재. 구리 65%, 아연 35% 합금으로 가공성이 우수하고 도금 밀착력이 좋아 고급 의류에 사용됩니다. 비자성체이므로 검침기 통과가 용이하며, 녹 발생이 거의 없습니다.
- 아연 합금 (Zinc Alloy): 주로 캡(Cap) 부분에 로고를 입체적으로 각인하거나 복잡한 형상을 구현할 때 사용합니다. 다이캐스팅 공법으로 제작되어 묵직한 중량감을 주지만, 충격에 의해 깨질 수 있는 취성이 있으며 황동보다 부식에 취약할 수 있습니다.
- 스테인리스 스틸 (SUS304): 내식성이 극도로 요구되는 해양 작업복, 고가 아웃도어, 산업용 커버에 사용됩니다. 소재가 매우 단단하여 압착 시 고성능 프레스가 필요하며, 몰드의 마모 속도가 황동 대비 3배 이상 빠릅니다.
- 플라스틱 (Polyacetal/POM): 금속 알레르기가 있는 사용자나 유아복, 경량 스포츠웨어에 사용됩니다. 금속 스프링 대신 플라스틱 자체의 탄성을 이용하며, 무게가 매우 가볍고 다양한 색상 구현이 가능합니다.
¶ 실전 트러블슈팅 노하우 (Senior Technician's Tips)
- "스냅이 너무 뻑뻑해요": 스터드의 머리 직경이 공차 상한선에 있거나, 소켓 내부 스프링의 간격이 좁게 설정된 경우입니다. 몰드를 0.05mm 정도 덜 압착하거나, 스터드 로트를 확인하십시오. 임시방편으로 파라핀 왁스를 살짝 바르기도 하지만, 근본적으로는 스프링 장력 조절이 필요합니다.
- "세탁 후 스냅 주변에 녹이 슬어요": 철(Steel) 성분이 포함된 저가형 부자재를 사용했거나, 도금층이 얇아 세탁 시 마찰로 베이스 금속이 노출된 경우입니다. 반드시 황동(Brass) 소재 확인을 위해 자석 테스트를 실시하고, 염수 분무 테스트 성적서를 요구하십시오.
- "원단이 얇아서 스냅이 헛돌아요": 포스트의 길이가 원단 두께에 비해 너무 깁니다. 짧은 포스트(Short Post)로 교체하거나, 내부에 플라스틱 와셔를 추가하여 두께를 보정하십시오. 헛도는 스냅은 개폐 시 원단을 갉아먹어 결국 구멍을 냅니다.
- "자동기에서 자꾸 잼(Jam)이 걸려요": 부자재의 버(Burr, 금속 찌꺼기)가 레일에 걸리는 경우가 많습니다. 부자재 공급업체에 텀블링(Tumbling) 공정 강화를 요청하고, 레일의 간격을 부자재 외경 +0.2mm로 재설정하십시오. 또한 피더의 진동 강도를 조절하여 부품이 겹치지 않게 해야 합니다.
- "압착 후 캡 표면이 우글거려요": 상부 몰드의 곡률이 캡의 곡률과 일치하지 않거나, 타격 압력이 너무 높을 때 발생합니다. 캡의 형상에 맞는 전용 'R-몰드'를 제작하여 사용하십시오.
¶ 관련 항목 (Related Items)
- 링 도트 (Ring Snap): S-스프링 대신 원형 링 스프링을 사용. 체결력이 매우 강해 작업복, 무거운 가죽 자켓, 텐트 등에 사용됨.
- 가시 도트 (Prong Snap): 포스트 대신 5개의 날카로운 발(Prong)이 원단을 뚫고 고정됨. 니트, 티셔츠, 아기 옷 등 신축성 있는 얇은 원단에 최적화.
- 아일렛 (Eyelet/Grommet): 원단에 구멍을 내고 금속 링으로 마감하는 부자재. 스냅 부착 부위의 보강용으로도 활용됨.
- 자석 스냅 (Magnetic Snap): 자력을 이용한 체결 방식으로 고급 가방이나 코트의 숨은 여밈에 사용됨.
- 리벳 (Rivet): 분리가 불가능한 고정형 부자재로, 주로 청바지 주머니 끝부분(Pocket Corner) 보강에 사용됨.
- 진스 버튼 (Jeans Button): 흔히 '흔들이 단추'라 불리며, 데님 의류의 허리 여밈에 사용되는 고정형 버튼.
