보강판 (Stiffener / tấm gia cố / 芯板 / 衬板)
¶ 용어 정의 및 기술적 개요
보강판(Stiffener)은 가방, 신발, 의류, 자동차 시트 및 산업용 봉제 제품의 특정 부위에 삽입되어 형태 안정성(Shape Retention)을 부여하고, 외부 하중에 의한 물리적 변형을 방지하며, 제품의 입체적인 실루엣을 유지하기 위해 사용하는 고강성 부자재를 총칭한다.
일반적인 '심지(Interlining)'가 원단의 드레이프성(Drape)을 유지하며 보조하는 유연한 소재라면, 보강판은 물리적인 굽힘 강성(Flexural Rigidity)과 탄성 계수(Elastic Modulus)를 제공하여 제품의 구조적 골격(Structural Skeleton) 역할을 수행한다. 기계적 원리 측면에서 보강판은 봉제 시 바늘의 관통 저항을 높이고 실의 장력이 원단을 수축시키는 현상(Puckering)을 억제하는 지지대 역할을 한다. 특히 가죽과 같은 비탄성 소재와 결합할 때, 보강판은 소재의 인장 강도를 보완하여 봉제선이 하중에 의해 뜯어지는 '은면 균열'이나 '스티치 연신'을 방지한다.
역사적으로 초기 봉제 산업에서는 천연 가죽의 자투리나 고밀도 압축 종이(Cardboard)를 겹쳐 사용했으나, 현대에는 고분자 화학의 발달로 PE(Polyethylene), PP(Polypropylene), EVA(Ethylene-Vinyl Acetate) 등 정밀한 물성 제어가 가능한 합성 수지가 주류를 이룬다. ISO 4915 스티치 분류상 보강판 자체는 재료에 해당하나, 이를 고정하기 위해 가장 빈번하게 사용되는 기법은 ISO 301 (본봉/Lockstitch)이며, 극후물이나 하중이 집중되는 부위에는 ISO 401 (2줄 체인 스티치) 또는 ISO 602/605 (커버 스티치) 변형 기법이 적용되기도 한다. 보강판의 두께와 경도는 제품의 최종 품질(Hand-feel)과 내구성을 결정짓는 핵심 요소이며, 이는 생산 공정에서의 재봉기 세팅과 바늘 선택에 직접적인 영향을 미친다.
¶ 기술 사양표 (Technical Specifications)
| 항목 | 세부 사양 및 기준 값 | 비고 |
|---|---|---|
| 주요 소재 유형 | PE, PP, EVA, Texon (Cellulose), Salpa (Bonded Leather), PVC, Nylon 66 | 소재별 융점 및 경도 상이 |
| 두께 범위 | 0.5mm ~ 3.5mm (특수 산업용의 경우 5.0mm 이상 사용) | ±0.05mm 공차 관리 |
| 경도 (Hardness) | Shore A 60~90 (연질) / Shore D 40~70 (경질) | ISO 868 측정 기준 |
| 권장 재봉기 | 상하송 본봉기 (Walking Foot), 실린더 베드, 극후물용 롱암 미싱 | 이송력(Feeding) 확보 필수 |
| 대표 모델 | Juki DNU-1541, Juki LU-1508, Brother LS2-B837, Mitsubishi LU2-400 | Juki LG-158 (롱암) 포함 |
| 바늘 시스템 | DP×17 (Standard), DP×16 (Leather/Diamond Point), DP×35R | 소재 관통력 최적화 |
| 바늘 호수 | #19 (120) ~ #24 (180) | 보강판 두께 및 경도에 비례 |
| 스티치 밀도 (SPI) | 6 ~ 10 SPI (2.5mm ~ 4.2mm Stitch Length) | 고밀도 시 절단 위험(Perforation) |
| 최대 봉제 속도 | 1,600 ~ 2,200 spm | 마찰열에 의한 소재 융해 주의 |
| 권장 봉사 (Thread) | Bonded Nylon, 고강력 폴리에스테르 코아사 (#20 ~ #8) | 인장 강도 및 내마모성 기준 |
| 밑실 장력 (Towa) | 0.5N ~ 1.2N (소재 두께 및 강성에 따라 상향 조정) | 스티치 밸런스 유지용 |
| 접착 온도 (Hotmelt) | 120°C ~ 160°C (소재별 융점 확인 필수) | 열프레스 압착 시간 5~10초 |
¶ 주요 적용 분야 및 부위별 특성
- 가방 및 잡화 (Bags & Leather Goods):
- 바닥판 (Bottom Board): 가방 하단에 무거운 물건을 수납했을 때 처짐을 방지. 주로 1.5mm~2.5mm PE판 또는 PP판 사용. 가장자리는 피할(Skiving) 처리를 통해 봉제 시 단차를 줄임.
- 핸들 심재 (Handle Core): 손잡이 내부의 그립감 향상 및 인장 강도 보강. 원통형 EVA 또는 PVC 튜브, 혹은 두꺼운 Salpa 활용.
- 플랩 (Flap): 가방 덮개의 각을 살리고 자석 스냅, 턴락(Turn-lock) 등 하드웨어 장착 부위의 지지력을 확보.
- 사이드 패널 (Gusset): 가방의 측면 형태가 무너지지 않도록 유지. 0.8mm 내외의 Salpa 또는 Texon 선호.
- 신발 (Footwear):
- 카운터 (Counter): 뒤축의 형태를 잡아 발을 고정하고 뒤꿈치를 보호. 열가소성(Thermoplastic) 보강재 다수 사용. ISO 17694에 따른 굴곡 저항 테스트가 필수적임.
- 토캡 (Toe-puff): 앞코의 둥근 형태 유지 및 외부 충격으로부터 발가락 보호 보조.
- 섕크 (Shank): 아치 부위의 하중 지지 및 신발의 뒤틀림 방지. 금속 또는 고강성 플라스틱(Nylon 66) 적용.
- 의류 (Garments):
- 칼라 스테이 (Collar Stay): 드레스 셔츠 깃의 끝부분이 말리지 않도록 고정하는 얇은 PET/PVC 판.
- 벨트 루프 및 웨이스트밴드: 가죽 벨트나 중량 작업복, 군복의 허리단 보강을 위해 고밀도 심지 삽입.
- 산업용 및 특수 목적 (Industrial & Tactical):

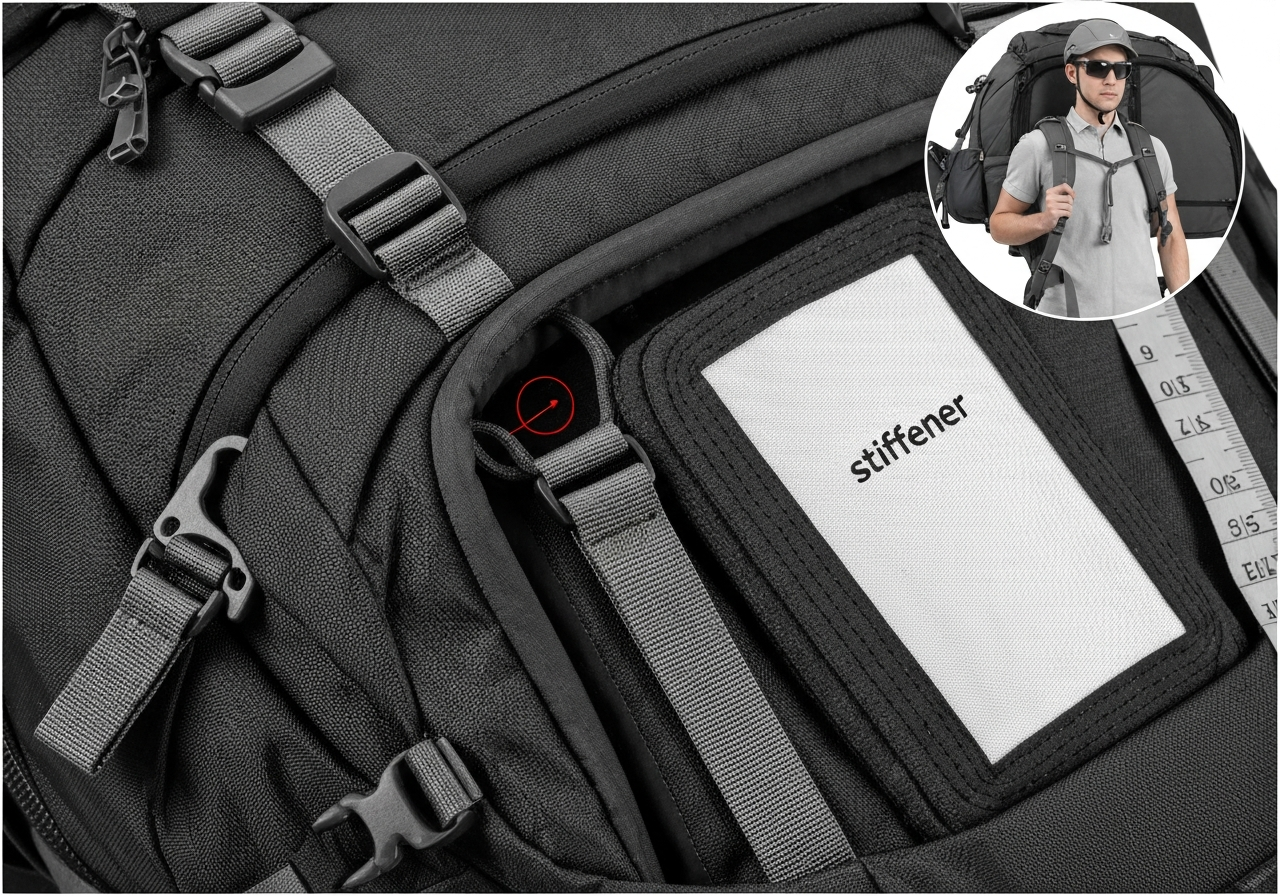

- 군용 단독군장 (LBE/MOLLE): 파우치 결속부의 PALS 웨빙 하단에 고강도 PP판을 삽입하여 중량물 거치 시 처짐 방지.
- 자동차 시트: 볼스터(Bolster) 부위의 입체감 유지를 위한 와이어 및 플라스틱 보강재 결합 봉제.
- 악기 케이스: 외부 충격으로부터 악기를 보호하기 위한 하드쉘 프레임 및 고밀도 EVA 폼 보강.

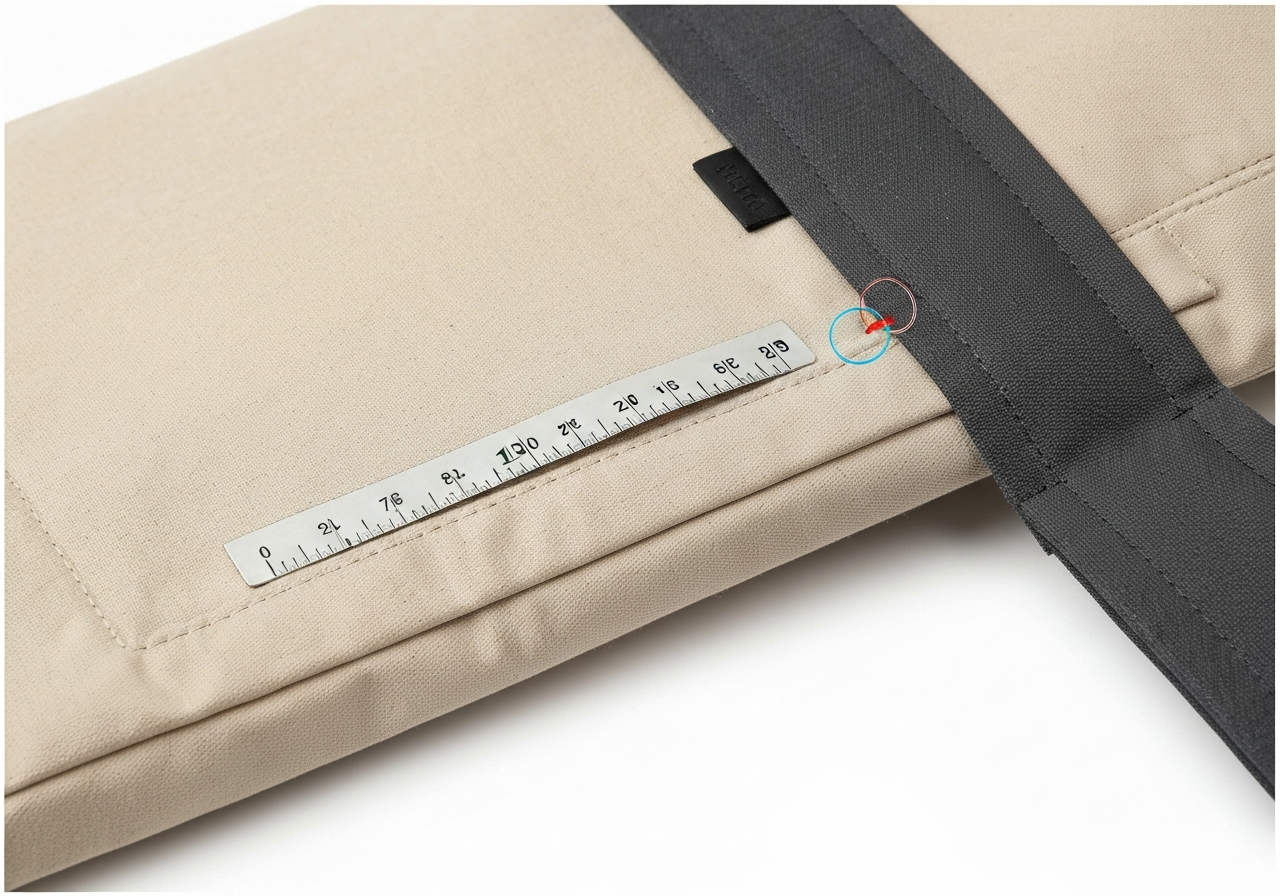

¶ 적용 사례 이미지 (Application Examples)
(이미지 설명: 가방 바닥면에 삽입된 PE 보강판의 단면도. 겉감과 안감 사이에 보강판이 위치하며, 가장자리는 피할(Skiving) 처리가 되어 있어 봉제선에서의 급격한 단차를 방지함. 이는 ISO 301 본봉 스티치가 보강판을 관통하여 겉감-보강판-안감을 일체화시킨 구조를 보여줌)
(이미지 설명: 신발 뒤축 카운터 부위에 열가소성 보강판이 삽입된 모습. 가열 후 성형되어 뒤꿈치의 곡선을 유지하며, 상단 라인은 봉제 시 바늘 파손을 막기 위해 보강판이 봉제선보다 2mm 낮게 설계된 '오프셋' 구조를 확인할 수 있음)
¶ 주요 결함 및 해결 방안 (Troubleshooting)
- 박리 현상 (Delamination)
- 원인: 접착제(본드) 도포량 부족, 열프레스 온도/압력/시간 미달, 보강판 표면의 이물질(유분, 이형제).
- 해결: 열프레스(Heat Press) 온도를 소재 융점 직전까지 최적화하고, 접착 전 보강판 표면을 샌딩(Sanding) 처리하여 투묘 효과(Anchoring Effect) 증대.
- 보강판 파손 및 꺾임 (Cracking/Creasing)
- 원인: 저온 환경에서의 취성(Brittleness) 발생, 반복 굴곡에 의한 피로 파괴, 재생 수지 함량 과다.
- 해결: 내굴곡성이 우수한 PP 또는 나일론 계열로 소재 변경, 보강판의 밀도(Density) 사양 상향 조정, 신재(Virgin) 비율 증가.
- 바늘 부러짐 및 열 손상 (Needle Breakage/Melting)
- 원인: 고경도 플라스틱 봉제 시 마찰열 발생으로 인한 바늘 약화 및 보강판 융해(Gumming).
- 해결: 테플론 코팅 바늘(예: Schmetz NIT) 사용, 바늘 냉각 장치(Needle Cooler) 설치, 봉제 속도(spm) 하향 조정.
- 땀뜀 (Stitch Skipping)
- 원인: 보강판 삽입부의 급격한 단차로 인해 노루발이 순간적으로 뜨거나 바늘 편향(Deflection) 발생.
- 해결: 보강판 가장자리 피할(Skiving) 처리 필수, 상하송 노루발의 교차 상승량(Stroke) 조정, 바늘 가드(Needle Guard) 정밀 세팅.
- 가소제 이염 (Plasticizer Migration)
- 원인: PVC 보강판 내 가소제가 원단이나 가죽 표면으로 배어 나와 변색 또는 끈적임 유발.
- 해결: Non-phthalate 인증 소재 또는 이염 방지 처리가 된 고품질 PE/PP 소재로 대체.
- 봉제선 절단 (Perforation Effect)
- 원인: 너무 촘촘한 SPI(12 이상) 설정으로 인해 보강판이 우표 점선처럼 뜯어짐.
- 해결: SPI를 6~8로 낮추고, 바늘 두께를 한 단계 줄이거나 끝 모양을 R(Round) 포인트로 변경하여 물리적 충격 완화.
¶ 품질 검사 기준 (QC Standards)
- 경도 시험 (Hardness Test): Shore 경도계를 사용하여 입고 로트별 경도 편차 확인 (±5% 이내). ISO 868 또는 ASTM D2240 기준 준수.
- 박리 강도 테스트 (Peel Test): ASTM D903 기준에 의거, 겉감과 보강판 분리 시 최소 15N/cm 이상의 접착 강도 확보 여부 확인.
- 내굴곡성 테스트 (Flexing Endurance): Ross Flexing Tester 또는 ISO 17694 기준을 이용하여 20,000회 굴곡 후 균열이나 백화(Whitening) 현상 유무 확인. 특히 신발 카운터용 보강판에서 필수적인 항목이다.
- 내열 수축률 (Heat Shrinkage): 70°C 챔버에서 24시간 방치 후 치수 변화율 1% 미만 유지 여부 측정. (여름철 컨테이너 운송 환경 고려)
- 피할 두께 정밀도 (Skiving Precision): 가장자리 피할 부위의 두께가 설계치(예: 0.3mm ± 0.05mm)를 준수하는지 다이얼 게이지로 측정.
- 유해물질 검사: REACH 및 RoHS 기준에 따른 프탈레이트계 가소제 및 중금속(납, 카드뮴 등) 함유량 검사.
- 충격 강도 (Impact Strength): 저온(-10°C) 환경에서 낙하 시 보강판의 깨짐 여부 확인 (Izod Impact Test 준용).
¶ 현장 은어 및 국가별 명칭
| 국가/언어 | 용어 | 현장 은어 및 비고 |
|---|---|---|
| 한국 (KR) | 보강판 / 심지 | 싱(Shing): 일본어 '芯'에서 유래. 다이판: 가방 바닥 보강재. 하리싱: 딱딱한 보강재. 에바: EVA 소재 통칭. |
| 베트남 (VN) | Tấm gia cố | Keo dựng: 접착 심지류 통칭. Mút: EVA 등 스펀지형 보강재. Tấm nhựa: 플라스틱 판. Mica: 딱딱한 아크릴계 보강판. |
| 일본 (JP) | 芯板 (Shin-ita) | 芯地 (Shinji): 의류용 심지. ベルポーレン (Bellporen): 특정 브랜드명이 고유명사화된 PE 보강판. ボンテックス (Bontex): 종이 보강재. |
| 중국 (CN) | 衬板 (Chènbù) | 胶板 (Jiāobǎn): 플라스틱 보강판. 纸板 (Zhǐbǎn): 텍슨 등 종이 계열 보강판. 皮糠纸 (Píkāngzhǐ): 재생 가죽 보강재(Salpa). |
¶ 장비 세팅 및 공정 가이드
- 피할(Skiving) 공정: 보강판이 봉제선에 걸릴 경우, 단차로 인한 품질 저하를 막기 위해 가장자리를 0.2mm~0.5mm 두께로 경사지게 깎아내야 한다. (Fortuna형 피할기 권장, 칼날 각도 15~20도 유지)
- 노루발 압력(Presser Foot Pressure): 보강판의 반발력으로 인해 원단이 밀릴 수 있으므로, 일반 봉제 대비 압력을 20% 이상 강화한다. 단, 가죽 표면에 자국이 남을 경우 고무 코팅 노루발이나 테플론 노루발을 사용한다.
- 노루발 교차 상승량(Alternating Foot Lift): 보강판 삽입으로 인한 단차 구간(Step) 통과 시, 내외 노루발의 교차 높이를 5mm 이상으로 설정하여 땀뜀을 방지한다.
- 바늘 끝 형태(Point Shape):
- 플라스틱 보강판 단독: R(Round) 포인트 사용 (구멍 확장 방지).
- 가죽 + 보강판 혼용: DP×16 (DI/Diamond) 또는 S(Cutting) 포인트를 사용하되, 보강판의 균열을 방지하기 위해 절삭력이 너무 강하지 않은 RTW 포인트를 권장한다.
- 실 장력(Thread Tension): 보강판의 두께로 인해 밑실이 위로 끌려 올라오기 쉬우므로, 북집(Bobbin Case)의 장력을 평소보다 강하게(Towa 게이지 기준 0.6N ~ 1.0N) 세팅하여 스티치 결절(Knot)이 소재 중앙에 형성되게 한다.
¶ 소재별 특성 비교 (Material Comparison)
| 소재명 | 강성(Rigidity) | 유연성(Flexibility) | 내구성 | 주요 용도 | 비고 |
|---|---|---|---|---|---|
| PE (Polyethylene) | 상 | 중 | 상 | 가방 바닥, 측면 | 가장 범용적이며 저렴함 |
| PP (Polypropylene) | 최상 | 하 | 중 | 하드케이스, 군용 장비 | 저온에서 깨질 위험 있음 |
| EVA | 하 | 최상 | 중 | 핸들, 쿠션 보강 | 두께 대비 경량성 우수 |
| Texon (Cellulose) | 중 | 중 | 하 | 신발 안창, 가방 벽면 | 습기에 취약함 (변형 주의) |
| Salpa (Bonded Leather) | 중 | 상 | 상 | 고급 가죽 잡화 | 천연 가죽과 유사한 질감 |
| Nylon 66 | 최상 | 중 | 최상 | 신발 섕크, 고강도 프레임 | 고가이나 물리적 성질 탁월 |
¶ 공정 흐름도 (Process Flowchart)
graph TD
A[보강판 원단 입고 및 경도/두께 검수] --> B[철형 재단/Press Cutting]
B --> C{피할 공정 여부 판별}
C -- 필요 시 --> D[가장자리 피할/Skiving]
C -- 불필요 --> E[접착제 도포/Gluing]
D --> E
E --> F[원단 합포/Laminating]
F --> G[열프레스 압착/Heat Pressing]
G --> H[냉각 압착/Cold Pressing]
H --> I[본봉 고정 봉제/Stitching]
I --> J[최종 QC 및 형태 복원력 검사]
J --> K[완제품 포장]
¶ 실전 현장 노하우 (Senior Technician's Tips)
- "보강판이 너무 딱딱해 봉제가 안 될 때": 보강판을 봉제선 안쪽으로 2~3mm 작게 재단(Offset)하고, 겉감만 봉제한 뒤 보강판을 삽입하는 '포켓 방식'을 검토하라. 이는 바늘 파손을 원천적으로 차단한다.
- "열프레스 후 보강판이 휘는 현상": 냉각 압착(Cold Press) 공정을 반드시 추가하라. 뜨거운 상태에서 바로 적재하면 보강판과 원단의 열수축률 차이로 인해 제품이 바깥쪽으로 휠 수 있다(Curling 현상).
- "바늘 열로 인해 실이 끊길 때": 바늘 사이즈를 한 단계 키워 구멍을 크게 확보하거나, 실에 실리콘 오일을 직접 도포하는 '실 윤활 장치'를 설치하라. 또한, 바늘 끝이 보강판을 통과할 때 발생하는 마찰을 줄이기 위해 바늘 표면이 특수 코팅된 제품을 사용하라.
- "베트남/중국 공장 관리 시": 현지에서 조달하는 재생 PE판은 로트(Lot)마다 경도가 다르다. 반드시 입고 시마다 Shore 경도계를 사용하여 '손 느낌'이 아닌 '수치'로 검수해야 대량 불량을 막을 수 있다. 특히 재생재 혼입률이 높으면 겨울철 수출 시 보강판이 깨지는 클레임이 발생할 수 있으므로 주의하라.
- "스티치 밸런스 조정": 보강판 봉제 시 윗실이 튀어나오는 현상이 잦다면, 노루발의 '이송 타이밍'을 미세하게 늦추어 실이 충분히 당겨질 시간을 확보하라.
- "소재 선택의 기준": 럭셔리 브랜드 가방의 경우, 형태 유지를 위해 Salpa를 선호하지만, 습기가 많은 지역으로 수출되는 제품은 곰팡이 발생 우려가 있는 Salpa 대신 고밀도 PE판을 사용하는 것이 기술적으로 더 안전한 선택이다.
¶ 관련 항목
- 피할 (Skiving): 보강판의 단차를 없애기 위한 필수 전공정.
- 에바 (EVA): 충격 흡수와 유연한 보강을 위해 사용되는 대표적 소재.
- 텍슨 (Texon): 종이 섬유를 압축하여 만든 신발 및 가방용 보강재.
- 상하송 재봉기 (Walking Foot Machine): 보강판 봉제 시 필수적인 이송 장치.
- 본딩 (Bonding): 보강판과 원단을 일체화시키는 접착 기술.
- 심지 (Interlining): 보강판보다 유연한 보조 소재.
- ISO 4915: 스티치 유형 분류 국제 표준.
- ISO 17694: 신발 갑피 및 안감의 굴곡 저항 테스트 표준.
