땀간격 (Stitch Length / chiều dài mũi / ピッチ / 针距)
¶ 개요 및 정의
땀간격(Stitch Length)은 봉제 공정에서 바늘이 원단을 관통하여 형성되는 인접한 두 침점(Needle Penetration Points) 사이의 물리적인 거리를 의미한다. 이는 재봉기의 이송 톱니(Feed Dog)가 1 사이클(바늘이 상승하여 하강하기 전까지) 동안 원단을 수평으로 밀어내는 길이에 의해 결정된다. 땀간격은 의류의 외관 품질(Aesthetics), 봉제 부위의 강도(Seam Strength), 원단의 드레이프성 및 신축성에 직접적인 영향을 미치는 핵심 품질 관리 요소이다.
단순히 실이 지나가는 길이를 넘어, 땀간격은 원단의 구조적 안정성을 결정하는 '설계 치수'로 취급된다. 본봉(ISO 301)의 경우 상실과 밑실이 원단 중간에서 교차하는 지점의 간격이며, 이는 원단의 밀도(Ends/Picks)와 상호작용하여 최종 제품의 내구성을 결정한다. 최근의 무봉제 기법인 초음파 용착(Ultrasonic Welding)이나 심 테이핑(Seam Taping)과 비교했을 때, 스티치 방식은 유연성과 인장 강도 면에서 압도적인 우위를 점하지만, 바늘 구멍으로 인한 원단 강도 저하 및 방수 성능 한계라는 물리적 특성을 동시에 지닌다. 따라서 소재의 평량(GSM)과 조직에 최적화된 땀간격 설정은 생산 관리자 및 기술자의 가장 중요한 직무 중 하나이다.
산업 현장에서 땀간격은 생산성과도 직결된다. 동일한 속도(SPM)로 재봉기를 가동할 때, 땀간격이 넓을수록 단위 시간당 생산 길이는 늘어나지만 품질은 저하될 수 있다. 반대로 땀간격이 너무 촘촘하면 실 소모량이 급증하고 원단이 찢어지는 '천공 현상'이 발생할 위험이 크다. 따라서 고급 기성복(Ready-to-wear)과 하이엔드 가방 제조에서는 0.1mm 단위의 오차도 허용하지 않는 정밀한 세팅이 요구된다.
¶ 기술적 메커니즘 및 제어 방식
땀간격은 일반적으로 mm 단위로 표기하거나, 인치당 땀수인 SPI(Stitches Per Inch) 단위를 혼용하여 사용한다. ISO 4915 스티치 분류에 따른 모든 클래스(Class 100~600)에서 공통적으로 관리되는 사양이다.
- 기계적 원리 (Mechanical Linkage): 주축(Main Shaft)의 회전 운동이 편심 캠(Eccentric Cam)을 통해 이송 로드(Feed Rod)로 전달되며, 이송 톱니가 타원 운동을 하며 원단을 이동시킨다. 이때 톱니의 수평 이동 거리가 곧 땀간격이 된다. 톱니의 궤적은 크게 타원형(Elliptical Feed)과 박스형(Box Feed)으로 나뉘는데, Juki의 고급 기종에 채택된 박스 피드 방식은 톱니가 원단에 닿는 면적과 시간을 일정하게 유지하여 단차 부위에서도 땀간격이 변하지 않도록 돕는다.
- 디지털 제어 (Digital Feed System): 최신 기종(Juki DDL-9000C, Brother S-7300A, Jack A5E-A 등)은 전통적인 이송 다이얼 대신 스테핑 모터(Stepping Motor)를 사용하여 0.1mm 단위의 정밀 제어 및 백택(Backtack) 시 땀수 일치 기능을 제공한다. 이는 수동 다이얼 방식에서 고질적이었던 전진 땀과 후진 땀의 길이 불일치 문제를 완벽히 해결했으며, 디자인 스티치(패턴 봉제) 구현을 가능하게 한다.
- 상관관계 (Correlation): 땀간격이 짧아질수록(SPI 증가) 단위 길이당 실 소모량(Thread Consumption)이 늘어나며, 봉제선의 강도는 높아지나 원단 손상(Needle Cutting) 및 퍼커링 위험이 증가한다. 일반적으로 땀간격이 1mm 짧아질 때마다 실 소모량은 스티치 종류에 따라 약 10~25% 증가하는 것으로 분석된다.
¶ 기술 사양표 (Technical Specifications)
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 스티치 분류 (ISO 4915) | Class 301(본봉), Class 401(이중사슬), Class 504(오버록), Class 602(커버스티치) | 전 품목 공통 관리 |
| 측정 단위 | mm (Metric) / SPI (Stitches Per Inch) | 1인치 = 25.4mm (변환 공식: 25.4 / mm = SPI) |
| 주요 재봉기 모델 | Juki DDL-9000C, Brother S-7300A, Jack A4F, Siruba 700K, Pegasus M900 | 디지털 이송 및 고속 기종 |
| 바늘 시스템 | DB×1 (본봉 일반), DP×5 (본봉 후물), DC×27 (오버록), UY128GAS (커버스티치) | 원단 두께 및 기종별 전용 시스템 |
| 표준 SPI 범위 | 6 SPI (헤비 듀티/가죽) ~ 22 SPI (고급 셔츠/실크) | 용도별 차등 적용 (일반 의류 10~14 SPI) |
| 이송 방식 | 하이송(Drop Feed), 침이송(Needle Feed), 상하복합이송(Compound Feed) | 원단 밀림 및 땀간격 유지 메커니즘 |
| 최대 봉제 속도 | 3,500 ~ 5,500 spm (Stitches Per Minute) | 땀간격 유지 가능 한계 속도 (기종별 상이) |
| 적합 원단 범위 | 초경량 직물(Chiffon)부터 중량물(Denim, Canvas, Leather)까지 | 70gsm ~ 600gsm 이상 대응 |
| 실 장력 (Towa) | 본봉 북집(Bobbin Case) 기준 25~35gf | 땀간격 안정화 및 루프 형성의 전제 조건 |
| 톱니 높이 표준 | 0.8mm ~ 1.2mm | 원단 두께에 따른 이송력 조절 기준 |
¶ 산업별 적용 분야 및 표준 가이드라인
- 신사복 및 드레스 셔츠 (Formal Wear):
- 칼라, 커프스, 앞단(Placket) 스티치에 18-22 SPI를 적용하여 섬세하고 고급스러운 외관을 구현한다. 땀간격이 일정하지 않으면 검사 시 B급 판정을 받는다. 특히 80수 이상의 고번수 원단에서는 1.0mm~1.2mm의 극도로 짧은 땀간격이 요구되며, 이는 세탁 후에도 스티치 라인이 뒤틀리지 않게 한다.
- 데님 및 워크웨어 (Denim & Workwear):

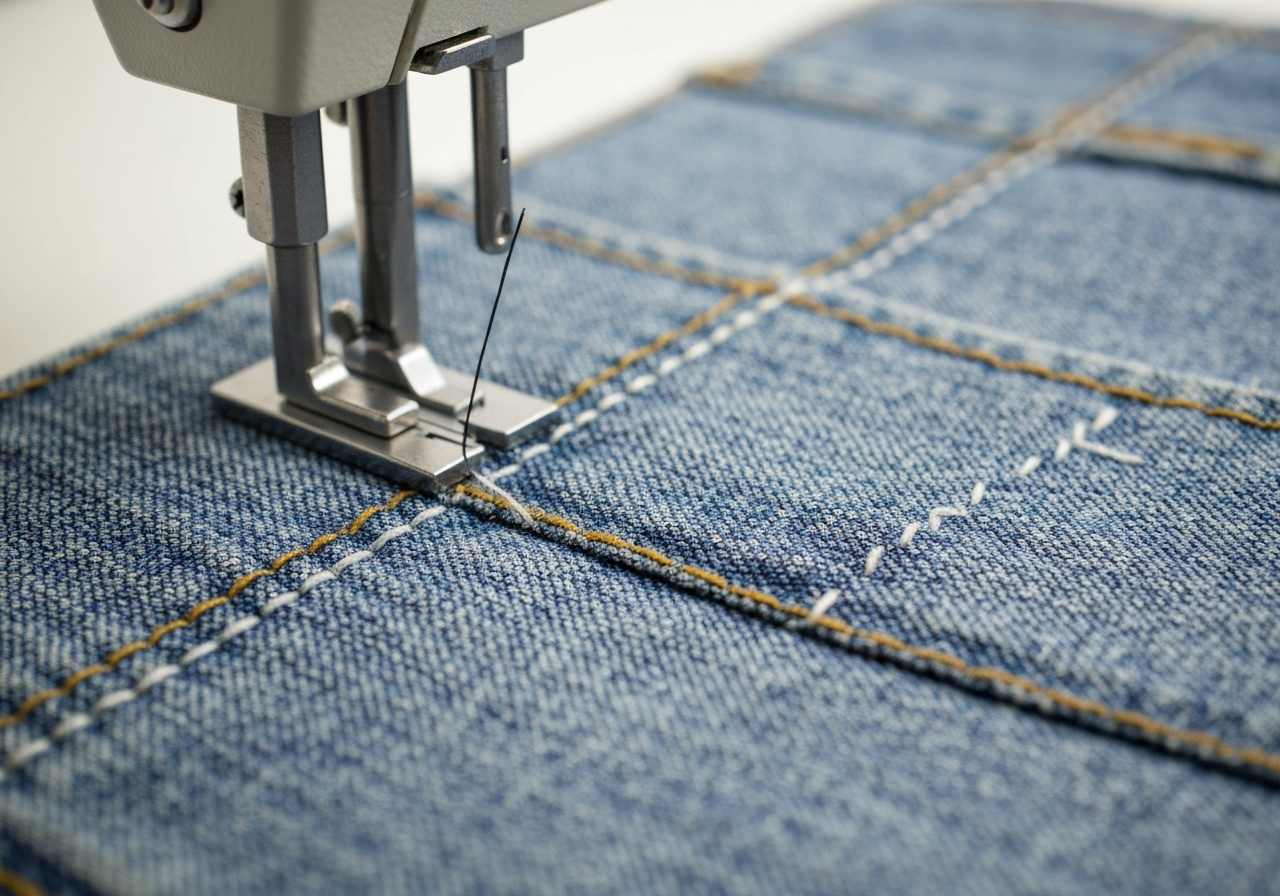

- 인심(Inseam) 및 아웃심(Outseam) 합봉 시 8-10 SPI를 적용한다. 두꺼운 실(코아사 20/3, 30/3 등)을 사용하므로 땀간격이 너무 짧으면 원단이 찢어지는 현상이 발생할 수 있다. 데님 특유의 거친 느낌을 위해 의도적으로 3.5mm 이상의 넓은 땀간격을 사용하기도 하며, 체인 스티치(Class 401) 적용 시 신축 대응력을 높인다.
- 스포츠웨어 및 속옷 (Activewear & Lingerie):
- 고탄성 원단(Stretch Fabric) 사용 시 12-15 SPI와 함께 차동 이송(Differential Feed)을 조절하여 봉제선이 터지지 않도록 신축성을 확보한다. 땀간격이 너무 넓으면 원단을 늘렸을 때 실이 끊어지는 '실 터짐' 현상이 발생하며, 너무 촘촘하면 원단 자체가 파손된다.
- 가죽 잡화 및 자동차 시트 (Leather & Automotive):
- 가죽은 바늘 구멍이 영구적으로 남으므로 3.0mm~5.0mm의 넓은 땀간격을 사용한다. 땀간격이 너무 좁으면 가죽이 절취선처럼 찢어지는 '천공 현상'이 발생한다. 자동차 시트의 경우 에어백 전개 부위는 특정 땀간격과 실 강도를 엄격히 준수해야 하며, 이는 승객의 안전과 직결된다.
- 산업용 필터 및 에어백 (Industrial & Safety):
- 극한의 인장 강도가 필요하므로 설계된 SPI를 엄격히 준수해야 하며, 자동 땀수 카운팅 시스템을 통해 전수 녹화 관리한다. 땀간격의 미세한 오차도 압력 용기나 필터의 파손으로 이어질 수 있다.
¶ 한국/베트남/중국 공장별 실무 차이 및 현장 관리
- 한국 (KR):
- '피치(Pitch)'라는 용어를 가장 선호하며, 0.1mm 단위의 정밀함을 요구하는 고급 브랜드(내수 및 미주 수출향) 위주의 세팅이 발달해 있다. 숙련공 중심의 공정에서는 감각적인 땀수 조절을 중시하나, 최근에는 디지털 기종 도입을 통해 표준화를 진행 중이다. "땀이 예뻐야 옷이 산다"는 장인 정신 기반의 품질 관리가 특징이다.
- 베트남 (VN):
- 현장 용어로 'Bước mũi'를 사용한다. 한세실업, 세아상역 등 대형 벤더를 중심으로 대량 생산 체계가 구축되어 있어, Juki나 Jack의 자동화 기종을 통한 '디지털 땀수 고정'을 선호한다. 생산 라인 투입 전 QC가 SPI 게이지로 전수 체크하는 공정이 매우 까다로우며, 바이어의 Tech Pack 준수 여부를 최우선으로 한다.
- 중국 (CN):
- '针距(Zhēnjù)'라고 부르며, 특수 노루발이나 가이드 장치를 활용한 고속 생산에 특화되어 있다. 광동성 및 절강성 지역 공장들은 자동 사절 및 자동 땀수 보정 기능이 포함된 국산(중국산) 브랜드(Jack, Hikari, Baoyu 등)를 적극 활용하여 원가 경쟁력을 확보한다. 모듈형 생산 시스템에 맞춘 최적화된 땀수 세팅이 강점이다.
¶ 주요 결함 및 해결 방안 (Troubleshooting)

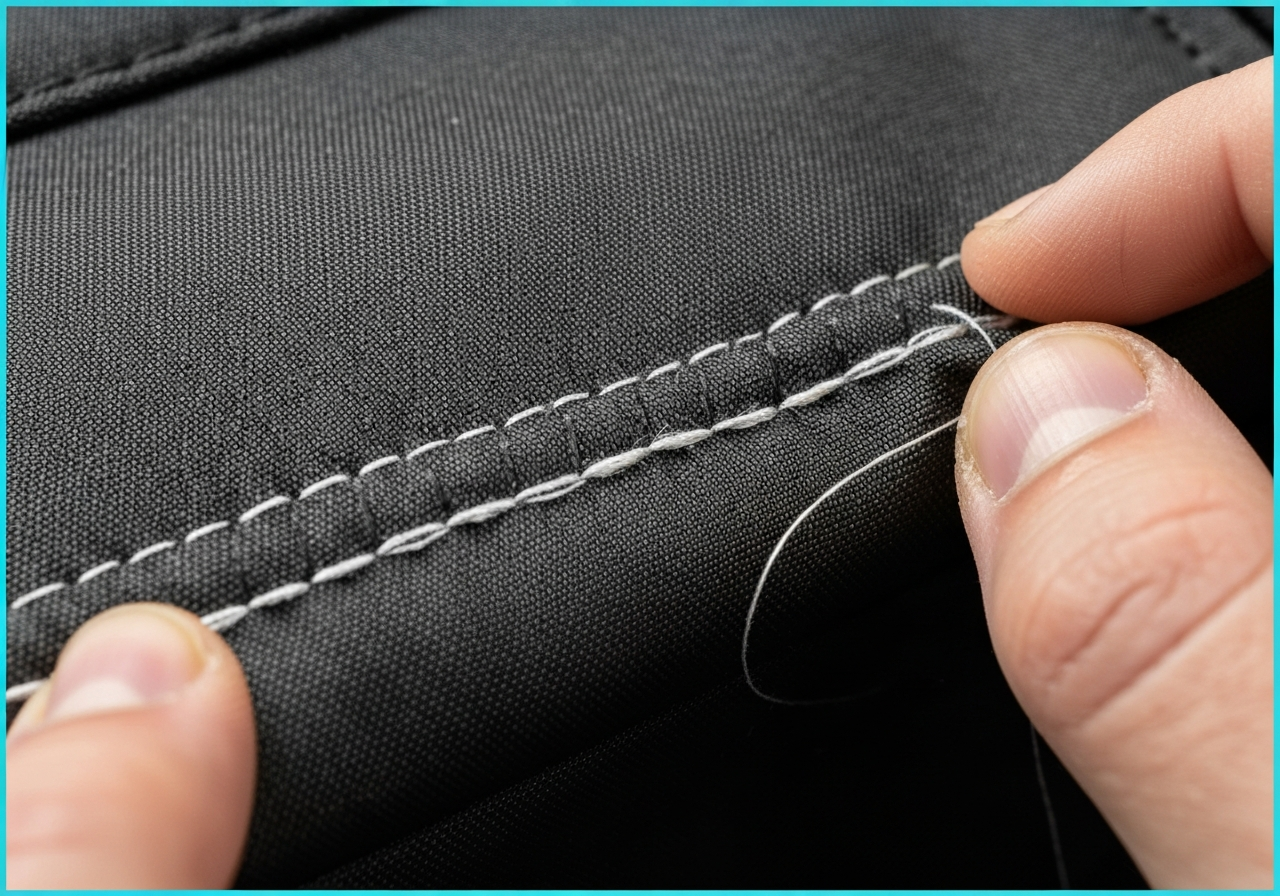

- 퍼커링 (Puckering) - 현상: 봉제선이 쭈글쭈글하게 우는 현상. - 원인: 원단 밀도 대비 땀간격이 너무 촘촘하거나 실의 장력이 높음. 이송 톱니와 노루발의 압력 불균형. - 해결: 땀간격을 넓히고(SPI 감소), 가는 바늘(65/9 또는 70/10)로 교체하며 실의 장력을 최소화한다. 특히 합성섬유의 경우 열에 의한 수축인지 확인이 필요하다.
- 심 그린 (Seam Grin) - 현상: 봉제 부위를 좌우로 벌렸을 때 스티치 사이로 실이 보이는 현상. - 원인: 땀간격이 너무 넓거나 장력이 느슨함. - 해결: 땀간격을 좁히고(SPI 증가), 밑실/루퍼실의 장력을 강화한다. Towa 장력계 기준 밑실 장력을 5gf 정도 높여본다.
- 땀길이 불균일 (Uneven Stitch Length) - 현상: 동일 구간 내에서 땀의 길이가 들쭉날쭉함. - 원인: 노루발 압력 부족, 이송 톱니 마모, 또는 두꺼운 단차 부위(Cross Seam) 통과 시 저항. - 해결: 노루발 압력을 높이고 톱니 높이를 재조정(표준 0.8~1.0mm)한다. 단차 부위에서는 'Active Presser Foot' 기능을 사용하여 순간적으로 압력을 자동 조절하거나 디지털 이송 보정 기능을 활성화한다.
- 원단 절단 (Needle Cutting / Fabric Damage) - 현상: 바늘 침점에 원단사가 끊어져 구멍이 생기는 현상. - 원인: 땀간격이 너무 촘촘하여 섬유 조직을 과도하게 타격함. - 해결: 땀간격을 넓히고, 끝이 둥근 볼 포인트 바늘(Ball Point Needle, SES/SUK 타입)을 사용한다.
- 메또 (Stitch Skipping / 目飛び) - 현상: 실이 걸리지 않아 땀이 건너뛰는 현상. - 원인: 고속 봉제 시 이송 타이밍 불일치, 바늘 발열, 또는 바늘과 루퍼/가마의 간극 과다. - 해결: 톱니와 바늘의 동기화 타이밍을 재설정하고, 바늘 냉각 장치(Needle Cooler)를 가동하거나 실에 실리콘 오일을 도포한다.
¶ 품질 검사 및 관리 기준 (QC Standards)
- SPI 실측: 1인치(25.4mm) 구간을 지정하여 실제 형성된 땀수를 SPI 게이지로 측정한다. (허용 오차: ±0.5~1 SPI). 측정 시 원단을 당기지 않은 자연 상태에서 측정해야 정확한 데이터 확보가 가능하다.
- 단차 부위 일관성: 시접이 겹치는 두꺼운 부위(Bulky Area)에서 땀간격이 좁아지는지 확인한다. 이는 기능적 결함뿐만 아니라 외관 불량의 주원인이다. 땀간격이 설정값 대비 20% 이상 줄어들 경우 불량으로 간주한다.
- 실 소모량 분석 (Thread Consumption): 땀간격 설정값에 따른 실 소모량을 계산하여 원가 관리 및 자재 발주에 반영한다. (본봉 기준: 봉제 길이의 약 2.8~3.0배, 오버록 기준 12~14배 소모).
- AQL(Acceptable Quality Level) 적용: 주요 노출 부위(칼라, 앞단 등)의 땀수 불량은 Major Defect로 간주하여 전수 수정을 원칙으로 한다.
- 장력 데이터 관리: 땀간격의 안정성을 위해 Towa 장력계를 사용하여 상실과 밑실의 장력 수치를 표준화하고 기록 관리한다.
¶ 현장 용어 및 은어 (Glossary of Terms)
| 언어 | 용어 | 비고 |
|---|---|---|
| 한국어 (KR) | 땀수 / 피치 | 현장에서 가장 보편적으로 사용되는 용어 |
| 한국어 (KR) | 메또 | 일본어 '目飛び(메토비)'에서 유래. 땀뜀(Skipping) 현상 |
| 한국어 (KR) | 톱니 밥 | 이송 톱니가 원단 뒷면에 남기는 자국. 땀간격 조절 시 주의 요망 |
| 일본어 (JP) | ピッチ (Pitch) | 땀간격의 물리적 거리(mm)를 의미 |
| 일본어 (JP) | 送り (Okuri) | 이송(Feed)을 의미하며, 땀길이 조절 메커니즘을 통칭 |
| 베트남어 (VN) | Bước mũi | 땀의 보폭(Step)이라는 의미로 현장에서 사용 |
| 베트남어 (VN) | Mật độ mũi chỉ | 땀의 밀도(SPI)를 의미하는 기술 용어 |
| 중국어 (CN) | 针距 (Zhēnjù) | 침거. 바늘 사이의 거리라는 한자어 표현 |
| 중국어 (CN) | 跳针 (Tiàozhēn) | 도침. 땀이 건너뛰는 현상 (Skipping) |
¶ 장비 세팅 가이드 (Technical Setup)
- 톱니 높이 및 각도 조정:
- 얇은 원단(Chiffon, Silk): 0.7~0.8mm 높이, 톱니 앞쪽을 약간 낮게(Down-tilt) 설정하여 퍼커링 방지.
- 일반 원단(T/C, Cotton): 0.9~1.0mm 높이, 수평(Level) 설정.
- 두꺼운 원단(Denim, Leather): 1.1~1.2mm 높이, 톱니 앞쪽을 약간 높게(Up-tilt) 설정하여 이송력 극대화.
- 노루발 압력(Presser Foot Pressure):
- 땀간격 유지의 핵심은 원단이 톱니에 밀착되는 힘이다. 얇은 원단은 1.5~2.0kgf, 두꺼운 원단은 3.0~5.0kgf의 압력을 가한다. 압력이 너무 낮으면 땀간격이 불규칙해지고, 너무 높으면 원단에 톱니 자국이 남는다.
- 차동 이송(Differential Feed) 활용:
- 오버록이나 다이얼 방식 재봉기에서 앞톱니와 뒷톱니의 속도 차이를 조절한다. 신축성 원단 봉제 시 차동비를 1:1.2 이상으로 설정하여 땀간격이 늘어나는 것을 방지한다.
- 디지털 패널 설정:
- 스마트 팩토리 대응 기종은 원단 두께 센서를 통해 단차 감지 시 자동으로 땀간격을 보정하는 기능을 활성화한다. 예를 들어, 2겹에서 4겹으로 두께가 변할 때 스테핑 모터가 즉각적으로 이송량을 늘려 땀간격을 일정하게 유지한다.
¶ 공정 흐름도 (Process Flowchart)
graph TD
A[작업지시서 확인: 목표 SPI/mm 및 실 번수 확인] --> B[재봉기 땀수 다이얼 또는 디지털 패널 설정]
B --> C[Towa 장력계로 상/밑실 장력 표준화]
C --> D[샘플 원단 테스트 봉제 - 30cm 이상]
D --> E{SPI 게이지 측정 및 외관 검사}
E -- "불합격 (불균일/퍼커링)" --> F[노루발 압력 및 이송 톱니 높이/각도 재조정]
F --> D
E -- "합격 (사양 일치)" --> G[본 생산 투입]
G --> H[인라인 QC: 2시간 간격 땀수 및 장력 체크]
H --> I{단차 부위 땀수 유지 여부}
I -- "불량" --> J[디지털 이송 보정값 또는 톱니 궤적 수정]
J --> H
I -- "양호" --> K[최종 검사 및 출고]
¶ 관련 항목
- SPI (Stitches Per Inch): 땀간격의 밀도 단위.
- 이송 톱니 (Feed Dog): 땀간격을 물리적으로 형성하는 핵심 부품.
- 노루발 (Presser Foot): 원단을 눌러주어 톱니의 이송력을 전달하는 부품.
- 차동 이송 (Differential Feed): 신축성 원단 봉제 시 땀간격 왜곡을 방지하는 기능.
- 백택 (Backtack): 땀간격을 역방향으로 일치시켜 봉제 끝단을 고정하는 공정.
- 바늘 번수 (Needle Size): 땀간격과 함께 원단 손상에 영향을 미치는 요소.
- 실 소모량 (Thread Consumption): 땀간격에 의해 결정되는 자재 소요량.
- ISO 4915: 국제 스티치 분류 표준.
