¶ 개요 및 정의

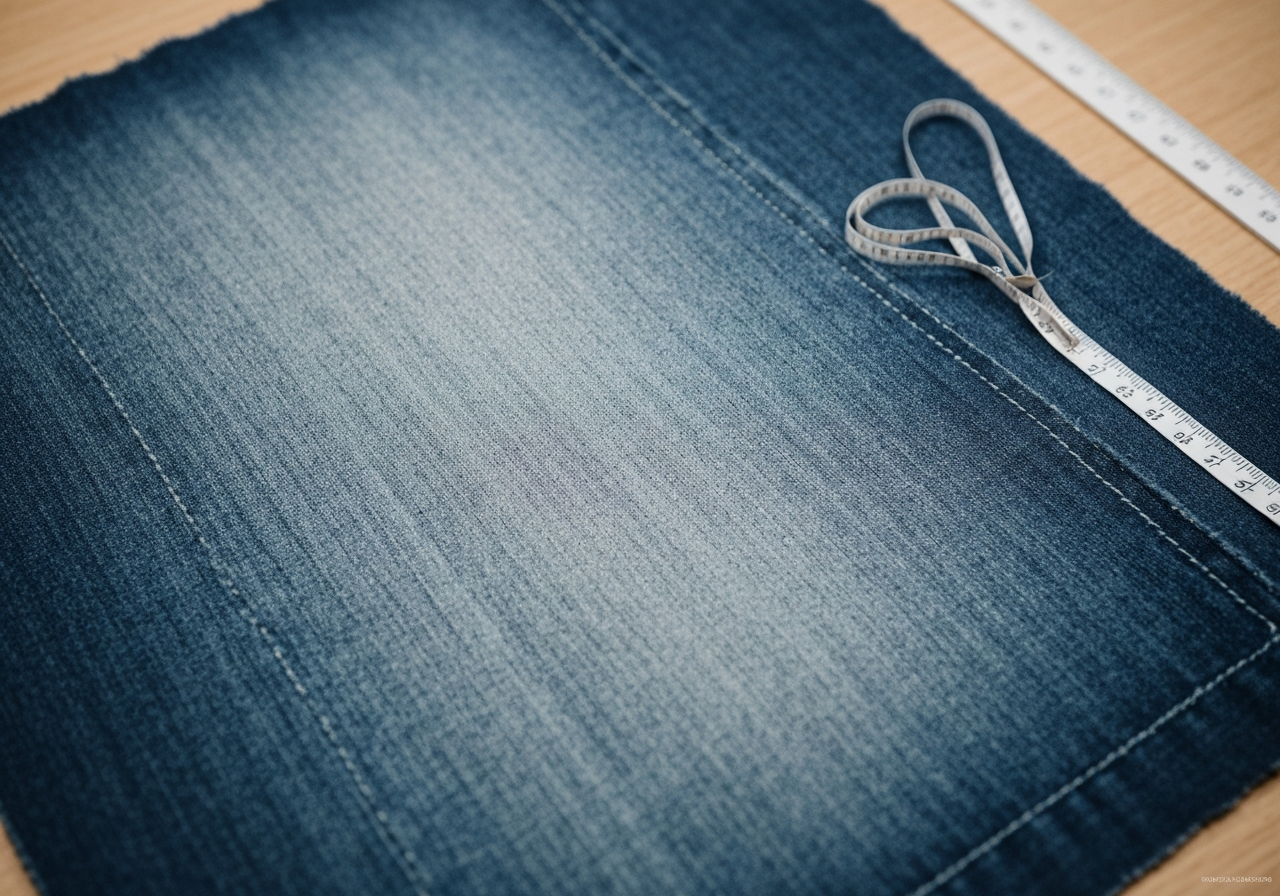

스톤워시(Stone Wash)는 의류 제조의 후가공(Finishing) 단계에서 산업용 세탁기 내에 부석(Pumice stone) 또는 인조 연마재를 투입하여 원단 표면을 물리적으로 마모시키는 습식 공정(Wet Processing)이다. 이 기법은 주로 10oz 이상의 데님(Denim)이나 헤비 캔버스(Heavy Canvas) 제품에 적용되며, 새 제품에 자연스러운 탈색 효과(Fading), 빈티지한 외관, 그리고 섬유의 유연화(Softening)를 부여하는 것이 핵심 목적이다.
물리적 메커니즘은 세탁기 드럼이 회전하면서 발생하는 원심력과 중력에 의해 돌과 원단이 충돌 및 마찰을 일으켜, 섬유 표면에 고착된 인디고(Indigo) 또는 안료(Pigment) 염료를 깎아내는 방식이다. 본 공정은 ISO 4915 스티치 분류 중 강력한 물리적 스트레스를 견딜 수 있는 Class 301 (본봉) 및 Class 401 (2줄 체인 스티치) 봉제 제품에 주로 적용된다. 특히 솔기 부분의 입체적인 마모 효과인 '아타리(Atari)'를 극대화하기 위해 체인 스티치의 사용이 필수적으로 권장된다. 최근에는 환경 규제와 원단 손상 방지를 위해 부석 대신 세라믹 볼을 사용하거나, 셀룰라아제 효소를 병행하는 Stone-Enzyme Wash가 글로벌 표준으로 자리 잡았다.
¶ 기술 사양표
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 공정 분류 | 후가공 (Finishing / Wet Processing) | 세탁, 화학 처리, 건조 포함 |
| 주요 장비 | 산업용 워셔-익스트랙터 (Industrial Washer-Extractor) | Tonello, Jeanologia, Ramsons, Yilmak 등 |
| 연마재 종류 | 천연 부석 (Pumice), 인조 세라믹석 (Synthetic Stone) | 부석 크기(2~5cm)에 따라 마모 강도 조절 |
| 표준 온도 | 40°C ~ 60°C | 60°C 초과 시 엘라스테인(Lycra) 손상 주의 |
| 처리 시간 | 30분 ~ 120분 | 요구되는 마모도(Abrasion level)에 비례 |
| 욕비 (Liquor Ratio) | 1:5 ~ 1:10 | 물과 세탁물의 중량 비율 (저욕비일수록 마찰 강함) |
| 적합 원단 | 10oz~15oz 데님, 캔버스, 트윌, 덕(Duck) | 고중량 직물 위주 적용 |
| 권장 봉제사 | 폴리/폴리 코어사 (Core Spun Thread) | Tex 60 ~ Tex 105 (부위에 따라 상이) |
| 밑실 장력 (Towa) | 25gf ~ 40gf (데님 기준) | Towa Digital Tension Gauge TM-3 기준 |
| 봉제 속도 | 3,000 ~ 3,500 SPM | 고속 봉제 시 바늘 열 손상(Needle Heat) 주의 |
| 세탁기 회전 속도 | 25 ~ 35 RPM | 드럼 직경 및 적재량에 따라 가변 설정 |
| 화학 보조제 | 탈호제(Desizing agent), 안티-백스테이닝제 | 인디고 재흡착 방지 및 호제 제거 |
¶ 봉제 및 제조 요구사항 (Pre-washing Requirements)
스톤워시 공정은 원단과 봉제선에 극심한 마찰과 충격을 가하므로, 봉제 단계에서 다음과 같은 기술적 세팅이 선행되어야 한다.
- 스티치 밀도 (SPI): 일반적으로 7~10 SPI를 유지한다. 12 SPI 이상의 고밀도 봉제는 워싱 중 바늘 구멍 부위의 원단 파손(Needle Cutting)을 유발하며, 6 SPI 이하의 저밀도는 워싱 중 솔기 터짐(Seam Bursting)의 직접적인 원인이 된다.
- 바늘 시스템 및 포인트: 데님 기준 135×5 (DP×5) 또는 135×17 (DP×17) 시스템의 19호~22호 바늘을 사용한다. 섬유 절단을 방지하기 위해 Ball Point (SES/SUK) 타입을 사용해야 하며, 고속 봉제 시 바늘 열 발생을 억제하기 위해 Organ NY(Nylon) 시리즈나 Schmetz SERV 7과 같은 티타늄 코팅 바늘 사용이 권장된다.
- 봉제사 선택: 100% 면사는 스톤워시의 마찰과 화학 약품(차아염소산나트륨 등)을 견디지 못하고 끊어진다. 따라서 강력도가 높은 코어사(Core Spun Thread) 또는 고강력 폴리에스테르사를 사용해야 한다. (예: Coats Epic, A&E Perma Core).
- 가봉 및 보강 (Tacking): 주머니 입구, 지퍼 플라이 끝단, 벨트 루프 등 응력이 집중되는 부위에는 반드시 ISO 4915 Class 304 (바텍/Bartack) 처리를 한다. 바텍 침수는 보통 28바~42바 사이로 설정하며, 워싱 중 뜯어짐 방지를 위해 보강 스티치를 추가한다.
- 재봉기 기종:
- 본봉: Juki DDL-8700L (Heavy Duty용) 또는 DDL-9000C.
- 체인 스티치: Juki MS-1261 (Feed-off-the-arm, 3줄 체인) - 솔기 강도 확보용.
- 바텍: Brother KE-430HX (전자 바텍) - 정확한 침수 제어.
- 밑단 봉제: Union Special 43200G - 특유의 로핑 이펙트(Roping Effect) 구현을 위한 필수 기종.
¶ 적용 분야 및 세부 효과
- 데님 웨어 (Denim Wear):
- 청바지 (Jeans): 엉덩이 요크(Yoke), 옆솔기(Outseam), 가랑이(Inseam) 부위의 강력한 페이딩. 특히 밑단(Hem) 부위는 체인 스티치의 수축 특성을 이용해 '로핑 이펙트'라 불리는 사선 꼬임 마모를 생성한다.
- 데님 자켓: 칼라(Collar) 끝단, 소매 커프스(Cuffs), 앞여밈 플래킷(Placket)의 모서리 마모를 통해 입체감을 부여한다.
- 워크웨어 및 아웃도어 (Workwear & Outdoor):
- 헤비 캔버스 팬츠: 12oz 이상의 덕(Duck) 원단 솔기에 적용하여 원단의 뻣뻣함을 제거하고 활동성을 높인다. 무릎 부위의 더블 니(Double Knee) 패치 경계선에 자연스러운 마모를 유도한다.
- 가방 및 잡화 (Bags & Accessories):
- 캔버스 백팩: 어깨끈 연결부와 바닥면 모서리의 마모 효과. 내구성을 위해 20번/3합 이상의 고강력 코어사를 사용한 부위에 한정하여 적용한다.
- 업종별 SPI 설정 차이:
- 빈티지 복각 라인: 6~8 SPI의 낮은 밀도와 굵은 실(Tex 105 이상)을 사용하여 투박한 아타리를 강조한다.
- 컨템포러리 캐주얼: 10~12 SPI의 촘촘한 봉제와 미세 부석을 사용하여 과하지 않은 소프트닝 위주로 가공한다.
¶ 주요 결함 및 해결 방안
- 스톤 홀 (Stone Holes): 부석의 날카로운 모서리가 원단을 파손하여 구멍이 발생하는 현상.
- 해결: 부석을 사전에 텀블링하여 날카로운 면을 제거하거나, 드럼의 RPM을 낮추고 욕비를 높여 충격을 완화한다. 8oz 이하 원단은 인조 세라믹 볼로 대체한다.
- 불균일 마모 (Uneven Abrasion): 세탁기 내 적재량 과다로 의류가 뭉쳐 특정 부위만 마모되거나 탈색되지 않는 현상.
- 해결: 적정 적재량(드럼 용량의 50~60%)을 준수하고, 회전 방향을 2~3분 주기로 반전시킨다.
- 부자재 파손 (Hardware Damage): 금속 지퍼, 리벳, 단추가 돌과 충돌하여 도금이 벗겨지거나 변형됨.
- 해결: 지퍼를 잠그고 제품을 뒤집어서(Inside-out) 워싱하거나, 부자재에 고무 캡 처리를 한다. YKK 'Washing Grade' 부자재 사용이 필수적이다.
- 주머니감 파손 (Pocket Bag Tearing): 얇은 T/C 포켓 안감이 돌의 무게를 견디지 못하고 찢어짐.
- 해결: 포켓 안감을 고밀도 원단(최소 133x72 스펙)으로 교체하거나, 워싱 전 주머니 입구를 임시 가봉하여 돌의 유입을 차단한다.
- 과도한 수축 (Excessive Shrinkage): 고온 워싱 및 건조로 인한 치수 변화.
- 해결: 메인 생산 전 벌크 원단 수축 테스트(Shrinkage Test)를 실시하여 패턴에 수축분(경방향 3~5%, 위방향 2~3%)을 반영한다.
- 백스테이닝 (Backstaining): 떨어진 인디고 입자가 원단 안감이나 봉제사에 재흡착되어 지저분해지는 현상.
- 해결: 탈호 공정을 강화하고, 워싱액에 안티-백스테이닝제(분산제)를 투입한다.
¶ 품질 검사 기준 (QC Standards)
- 컬러 쉐이드 매칭 (Color Shade Matching): 승인된 표준 샘플(Approved Swatch)과 비교하여 탈색 정도 확인. Grey Scale 3-4등급 이상을 유지해야 하며, D65 표준 광원 아래에서 검사한다.
- 물성 강도 테스트: 워싱 후 원단의 인장 강도(Tensile Strength) 및 인열 강도(Tearing Strength) 측정. ASTM D5034 기준 20kgf 이상을 충족해야 한다. 스톤워시는 원단 강도를 약 10~20% 저하시키므로 초기 생지 강도 확보가 중요하다.
- 솔기 건전성 (Seam Integrity): 워싱 마찰로 인해 스티치가 터지거나 봉제사가 마모되어 풀림이 발생하는지 전수 검사. 특히 가랑이(Crotch)와 밑단(Hem) 부위를 집중 확인한다.
- pH 측정 및 잔류물 검사: 잔류 알칼리 성분 제거 확인. ISO 3071 표준에 따라 pH 5.5~7.5 사이인지 확인한다. 또한 주머니 내부의 잔류석(Stone Residue) 유무를 전수 검사한다.
¶ 현장 용어 및 은어
| 언어 | 용어 | 비고 |
|---|---|---|
| 한국어 (KR) | 스톤 / 돌워싱 | 현장 공정 지시서 표준 표기 |
| 한국어 (KR) | 아타리 (Atari) | 일본어 유래. 솔기나 겹쳐진 부위의 하얀 마모 자국 |
| 베트남어 (VN) | Giặt đá | 베트남 현지 공장 생산 라인 공통 용어 |
| 일본어 (JP) | ストーン加工 | 일본 바이어 기술 문서 및 품질 기준서 용어 |
| 중국어 (CN) | 石磨水洗 (Shímó shuǐxǐ) | 중국 데님 제조 산지(광둥성 등) 표준 용어 |
| 영어 (EN) | Pumice Wash | 기술 문서에서 부석 사용을 명시할 때 사용 |
| 미검증 | Class 42 | 일부 현장에서 바텍을 지칭하나 ISO 4915 표준 코드는 아님 |
¶ 장비 세팅 가이드
- 부석 투입 비율: 원단 무게 대비 부석의 무게를 1:1 ~ 1:2 비율로 설정한다. (강한 마모 시 1:3까지 증량).
- 드럼 회전 설정: 엉킴 방지를 위해 2~3분 간격으로 회전 방향을 반전(Reverse)시키며, 표준 속도는 25~35 RPM으로 설정한다.
- 중화 처리 (Neutralizing): 워싱 완료 후 잔류 알칼리 제거를 위해 초산(Acetic Acid)을 투입하여 pH를 조절한다. 블리치 병행 시 안티-클로르(Anti-chlor) 공정이 필수다.
- 건조 온도: 텀블 건조 시 온도를 70°C 이하로 설정한다. 엘라스테인 혼방 원단은 60°C 이하로 제한하여 탄성 파괴를 막아야 한다.
¶ 공정 흐름도
¶ 관련 항목 (Related Processes)
- Enzyme Wash (엔자임 워싱): 셀룰라아제 효소를 사용하여 원단 표면을 부드럽게 하는 화학적 가공.
- Acid Wash (애시드 워싱): 부석에 산화제를 적셔 불규칙한 눈꽃 모양의 반점 효과를 내는 기법.
- Laser Washing (레이저 워싱): 부석 대신 레이저로 원단 표면을 태워 페이딩 효과를 내는 친환경 기술.
- Ozone Washing (오존 워싱): 물과 화학 약품 사용을 최소화하여 오존 가스로 탈색하는 공정.
¶ 국가별 실무 차이 및 현장 노하우
- 한국 (Korea): 고부가가치 샘플링 및 소량 다품종 생산에 특화. '아타리'의 정교함을 위해 봉제 시 밑실 장력을 의도적으로 높여(Towa 기준 35gf 이상) 워싱 후 솔기가 더 촘촘하게 우글거리도록(Puckering) 유도하는 기술이 발달해 있다. 프로모션 업체들은 주로 경기 북부(양주, 포천)의 워싱 공장을 활용하며, 수작업(Hand Sanding)과의 연계가 긴밀하다.
- 베트남 (Vietnam): 호치민 인근(Long An, Binh Duong) 대규모 수출 단지 중심. ZDHC(유해화학물질 제로 배출) 가이드라인 준수가 엄격하며, Jeanologia의 에코-워싱 장비 도입이 활발하다. 대량 생산 시 로트(Lot) 간 편차를 줄이기 위해 자동 약품 투입 시스템(Automatic Dosing System)을 선호한다.
- 중국 (China): 광둥성 신탕(Xintang) 등 세계 최대 데님 산지 보유. 공정 속도가 매우 빠르며, 대량 생산 시 'Shade Banding'(로트 간 색상 차이) 방지를 위해 드럼별 투입 수량을 엄격히 통제한다. 최근 환경 규제로 인해 폐수 처리 시설(ETP)이 완비된 대형 단지로 공정들이 집적화되는 추세다.
¶ 실전 트러블슈팅 (Senior Technician's Tips)
- 증상: 워싱 후 특정 부위에 가로 줄무늬(Crease Marks) 발생.
- 진단: 탈호(Desizing) 불충분으로 원단이 뻣뻣한 상태에서 꺾임 발생.
- 해결: 탈호제 농도를 높이고 욕비를 1:8 이상으로 키워 원단의 유동성을 확보하라. 세탁기 투입 전 의류를 충분히 적시는 프리-웨팅(Pre-wetting)이 효과적이다.
- 증상: 스티치 실 색상이 인디고로 오염됨.
- 진단: 안티-백스테이닝제 부족 또는 중화 단계 미흡.
- 해결: 분산제를 증량하고 최종 헹굼 시 온도를 50°C 정도로 유지하여 잔류 염료를 완전히 제거하라. 폴리에스테르 코어사는 면사에 비해 오염에 강하므로 실 선택 단계에서 고려해야 한다.
- 증상: 워싱 후 바늘 구멍이 미세하게 찢어짐.
- 진단: 봉제 시 발생한 바늘 열(Needle Heat)에 의한 원단 취화 또는 바늘 끝(Point) 손상.
- 해결: 바늘 냉각 장치를 설치하거나 실에 실리콘 오일을 도포하여 마찰열을 낮춰야 한다. 워싱 전 바늘 끝 상태를 전수 점검하고, 600매 생산마다 바늘을 교체하는 것을 원칙으로 한다.
- 증상: 금속 버튼 주위에 녹슨 것 같은 얼룩 발생.
- 진단: 금속 부자재의 산화 또는 초산 잔류.
- 해결: 중화 후 충분한 헹굼을 실시하고, 부자재는 반드시 'Non-ferrous'(비철금속) 인증 제품을 사용하라. 특히 황동(Brass) 소재 부자재는 산성 조건에서 변색이 잦으므로 주의가 필요하다.
- 증상: 밑단(Hem)의 로핑 이펙트가 약함.
- 진단: 본봉(Lockstitch) 처리 또는 이송(Feed) 장력 부족.
- 해결: 반드시 Union Special 43200G와 같은 체인 스티치 전용기를 사용하고, 폴러(Puller)의 압력을 높여 원단이 사선으로 꼬이도록 유도하라.
¶ 지속 가능성 및 미래 기술
최근 글로벌 바이어(Levi's, H&M 등)는 환경 오염과 노동 환경 개선을 이유로 천연 부석 사용 중단을 권고하고 있다. 부석 채굴 과정에서의 환경 파괴와 세탁 후 발생하는 대량의 슬러지(Sludge)가 주요 원인이다. 이에 따라 Jeanologia의 G2(오존) 시스템이나 e-Flow(나노 버블) 기술을 활용하여 물 사용량을 90% 이상 절감하는 'Waterless Stone Wash'가 도입되고 있다. 또한, 폐기물 발생이 없는 재사용 가능 인조 연마재(Polymer Stones)의 사용이 확대되는 추세이며, 이는 부석 가루가 주머니 내부에 잔류하여 소비자 클레임을 유발하는 문제도 동시에 해결한다.
¶ 원단 및 부자재 호환성 가이드
- 원단 중량별 대응:
- Lightweight (4~8oz): 스톤워시 비권장. 엔자임 워싱으로 대체하거나 초미세 세라믹 볼을 단시간 사용한다.
- Midweight (9~12oz): 표준 스톤워시 적용. 부석 크기 2~3cm 권장.
- Heavyweight (13oz 이상): 강력 스톤워시 적용. 부석 크기 3~5cm 사용 가능.
- 엘라스테인(Lycra) 혼방: 고온(60°C 이상) 및 과도한 물리적 충격 시 탄성사가 끊어지는 '엘라 터짐' 현상이 발생한다. 이를 방지하기 위해 저온 효소와 병행하며 워싱 시간을 45분 이내로 제한한다.
- 라벨 및 패치: 가죽 패치는 스톤워시 중 경화되거나 오염될 수 있으므로, 워싱 후 부착(Post-attach)하거나 워싱 견뢰도가 확보된 합성 피혁/신테틱 패치를 사용한다. 케어 라벨은 인쇄 방식보다 직조 방식을 선택해야 가독성이 유지된다.
¶ 세탁기 드럼 구조 및 물리적 역학
산업용 워셔의 내부 드럼에는 '비터(Beater)' 또는 '리프터(Lifter)'라 불리는 돌출 구조물이 3~4개 설치되어 있다. 드럼이 회전할 때 이 리프터가 의류와 부석을 상단부까지 끌어올린 후 낙하시키는데, 이때 발생하는 위치 에너지가 운동 에너지로 전환되며 강력한 타격 마찰을 일으킨다. * 드럼 직경: 직경이 클수록 낙하 거리가 길어져 마찰력이 강해진다. (보통 1,200mm ~ 1,500mm). * 원심력 제어: RPM이 너무 높으면 의류가 드럼 벽면에 붙어 낙하하지 않으므로, 원단 중량과 부석 투입량에 최적화된 RPM(보통 30 RPM 내외) 설정이 품질의 핵심이다. * 반전 주기: 한 방향으로만 회전하면 의류가 꼬여 '로프 마크(Rope Mark)'가 발생하므로, 반드시 좌우 교대 회전(Clockwise / Counter-clockwise) 기능을 활성화해야 한다.
¶ 보관 및 사후 관리
스톤워시가 완료된 제품은 잔류석 가루를 완전히 제거하기 위해 강력한 에어건(Air Gun) 청소 및 진공 흡입 과정을 거쳐야 한다. 특히 아동복의 경우 주머니 내부의 미세석 잔류는 안전 규정 위반으로 간주될 수 있다. 건조 후에는 원단이 일시적으로 수축된 상태이므로, 최소 24시간 동안 평대에 펴서 '릴랙스(Relaxation)' 시킨 후 최종 치수를 측정하고 검사한다. 습기가 남은 상태로 포장할 경우 곰팡이 발생 및 인디고 냄새 역류의 원인이 되므로, 함수율(Moisture Content) 8% 이하를 확인한 후 폴리백 포장을 진행한다.
