¶ 개요

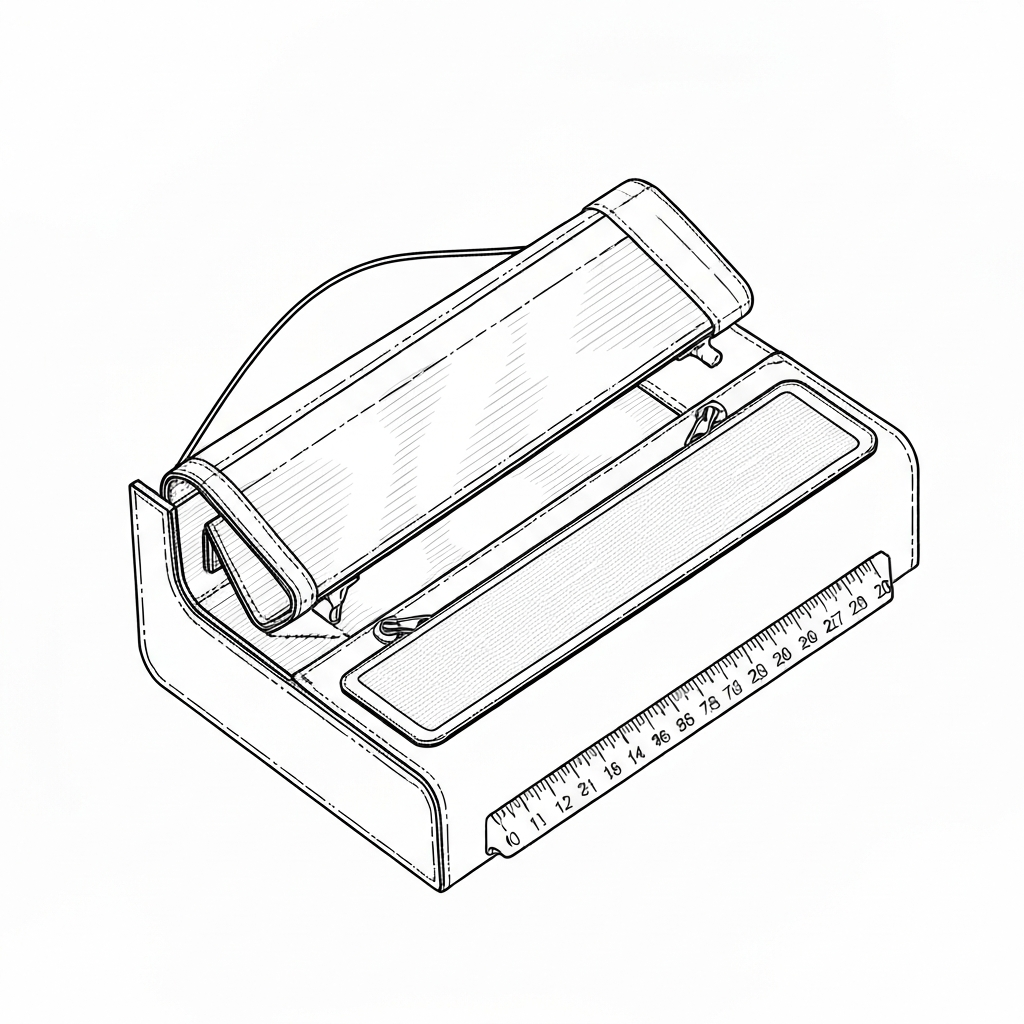

스톰 플랩(Storm Flap)은 가방, 텐트, 아웃도어 의류의 개구부(주로 지퍼나 단추 여밈 부위)를 외부의 악천후(비, 바람, 먼지)로부터 보호하기 위해 설계된 원단 덮개 구조물입니다. 이는 단순한 시각적 마감 요소가 아니라, 지퍼 테이프의 조직 사이로 침투하는 수분을 물리적으로 차단하고 강풍으로 인한 열 손실(Wind Chill)을 방지하는 기능적 핵심 부위입니다. 봉제 공정 측면에서는 원단의 두께, 코팅 특성(PU, PVC, TPU), 지퍼 테이프의 수축률에 따라 고도의 장력 조절과 이송 제어가 요구되는 고난도 공정으로 분류됩니다.
구조 공학적으로 스톰 플랩은 '미로형 차단(Labyrinth Seal)' 원리를 응용합니다. 지퍼는 구조적으로 이빨(Teeth) 사이의 미세한 틈새와 테이프 조직을 통한 모세관 현상에 취약할 수밖에 없는데, 스톰 플랩은 이를 외부에서 물리적으로 덮어 수압이 직접 지퍼에 닿는 것을 원천 봉쇄합니다. 이는 고가의 방수 지퍼(Water-repellent Zipper)를 사용하는 것보다 기계적 내구성이 뛰어나며, 특히 영하의 기온에서 방수 코팅막이 갈라지거나 슬라이더 작동이 뻑뻑해지는 단점을 보완할 수 있어 극지용 익스페디션 장비나 고내구성 군용 장비에서는 필수적인 설계 요소로 채택됩니다.
¶ 정의 및 메커니즘
스톰 플랩은 물리적으로 오버랩(Overlap) 구조를 형성하여 수분의 직접적인 침투 경로를 차단합니다.
- 단일 플랩(Single Flap): 지퍼의 한쪽 면에서 연장되어 지퍼 전체를 덮는 방식. 주로 경량 아웃도어 의류나 일반 가방에 사용됩니다.
- 이중 플랩(Double Flap/Butterfly Flap): 양쪽에서 원단이 맞물려 지퍼를 완전히 밀봉하는 구조로, 고기능성 익스페디션 장비 및 전문 등반용 파카에 사용됩니다.
- 내측 플랩(Inner Flap): 지퍼 안쪽에 위치하여 지퍼 틈새로 들어온 바람이 몸에 직접 닿지 않게 하고, 지퍼 슬라이더가 내의를 씹는 현상을 방지합니다.
봉제 시에는 주로 ISO 4915 Class 301(본봉) 스티치를 사용하여 몸판에 고정하며, 방수 성능 극대화를 위해 내측에 심실링(Seam Sealing) 공정이 수반됩니다. 물리적 메커니즘의 핵심은 '표면 장력의 파괴'와 '압력 분산'에 있습니다. 빗방울이 고속으로 부딪힐 때, 플랩은 그 충격 에너지를 1차로 흡수하여 수분이 지퍼 테이프 내부로 밀려 들어가는 압력을 현저히 낮춥니다.
¶ 기술 사양표 (Technical Specifications)
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 스티치 분류 | ISO 4915 Class 301 (Lockstitch) | 가장 일반적인 고정 및 장식 스티치 방식 |
| 기계 유형 (의류) | 본봉 재봉기 (Lockstitch) | Juki DDL-9000C, Brother S-7300A 등 |
| 기계 유형 (가방/중량) | 상하송 재봉기 (Walking Foot) | Juki LU-2810, Seiko LCW-8BL 등 |
| 바늘 시스템 (의류) | DB×1 (NY/RS Point 권장) | #11 ~ #14 (원단 두께에 따라 가변) |
| 바늘 시스템 (가방) | DP×17 (Titanium Coating 권장) | #16 ~ #21 (코팅 원단 마찰열 대응) |
| SPI 범위 | 8 ~ 12 SPI (Stitches Per Inch) | 촘촘할수록 방수 원단 인열 강도 저하 주의 |
| 실 구성 | 코어사(Core Spun) / 방수사 | 흡수 방지(Anti-wicking) 처리 필수 |
| 최대 봉제 속도 | 2,500 ~ 4,000 spm | 코팅 원단 봉제 시 바늘 열 발생에 의한 융착 주의 |
| 적합 원단 | Cordura, Oxford Nylon, Gore-Tex | 2-Layer, 3-Layer 및 PVC/PU 코팅 원단 |
| 장력 수치 (Towa) | 바늘실: 120~150g / 밑실: 25~35g | 원단 강도 및 실 굵기에 따라 현장 미세 조정 |
| 심실링 온도 | 180°C ~ 220°C | 속도 2.5~4.0m/min, 원단 코팅 종류에 따라 설정 |
¶ 적용 분야 및 설계 특성
스톰 플랩은 제품의 용도와 요구되는 방수 등급에 따라 설계 방식이 달라집니다.
- 전문 아웃도어 백팩: 메인 수납부 지퍼 보호 및 하이드레이션 호스 출구 덮개. 특히 배낭 상단의 헤드(Lid) 부분은 빗물이 고이기 쉬워 30mm 이상의 와이드 스톰 플랩이 적용됩니다. 가방의 경우 원단이 두꺼운 1000D Cordura 등을 사용하므로 SPI를 8~10으로 낮추어 내구성을 확보합니다.
- 전술 장비 (Tactical Gear): 몰리(MOLLE) 시스템과 연계된 파우치의 이물질 유입 차단. 모래나 먼지가 지퍼 슬라이더에 끼는 것을 방지하기 위해 덮개 끝단에 벨크로(Velcro)나 스냅 단추를 병행 사용합니다.
- 기능성 의류 (Hard Shell): 전면 지퍼 플래킷(Placket)에 이중 스톰 플랩 적용. 안쪽 플랩은 턱 밑 닿는 부위에 기모 원단을 덧대어 착용감을 개선(Chinguard)합니다.
- 산업용 커버: 발전기나 정밀 장비 보호용 커버의 연결 부위. 여기서는 봉제 대신 고주파 용착(High-frequency Welding)을 통한 스톰 플랩 구조가 주로 사용됩니다.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
-
퍼커링 (Puckering)
- 원인: 지퍼 테이프와 플랩 원단 간의 수축률 차이 또는 과도한 실 장력. 특히 얇은 20D/30D 나일론 원단에서 빈번함.
- 해결: 노루발 압력을 최적화하고, 전자 송리(Digital Feed) 기계의 차동 이송 기능을 활용하여 하단 지퍼와 상단 플랩의 이송 속도를 미세하게 조정함.
-
지퍼 슬라이더 간섭 (Zipper Snagging)
- 원인: 플랩의 여유분(Margin) 설계 오류 또는 봉제 시 가이드 미숙으로 플랩이 지퍼 라인에 너무 가깝게 박힘.
- 해결: 지퍼 중심선에서 최소 5~8mm의 간격을 유지하도록 단조 노루발(Compensating Foot) 1/8 또는 3/16 사이즈를 사용함.
-
바늘 구멍 누수 (Stitch Hole Leakage)
- 원인: 방수 원단 봉제 후 적절한 후처리가 없거나 바늘이 너무 굵어 구멍이 크게 남음.
- 해결: 심실링 테이프를 부착하거나, 바늘 사이즈를 낮추고 흡수 방지 처리된 방수사(Water-repellent Thread)를 사용함. 바늘 끝 모양을 RS(Slim Set Point)로 선택하여 섬유 조직 파괴를 최소화함.
-
원단 층간 밀림 (Fabric Shifting)
- 원인: PVC나 PU 코팅 원단의 높은 마찰력으로 인해 상단 원단이 밀려 나감.
- 해결: 테플론(Teflon) 노루발을 사용하거나 상하송(Walking Foot) 기계로 교체하여 동시 이송 구현. 실리콘 오일 탱크를 장착하여 바늘 마찰열 냉각.
-
스티치 사행 (Uneven Stitching)
- 원인: 곡선 구간(가방 모서리 등)에서 작업자의 숙련도 부족으로 일정 간격 유지 실패.
- 해결: 마그네틱 가이드 또는 일정한 간격의 스티치 가이드 노루발을 장착. 지퍼 시작과 끝부분의 '도메(Bar-tack)' 위치를 표준화함.
¶ 품질 검사 기준 (QC Standards)
- 치수 정밀도: 설계 도면 대비 플랩의 너비 및 오버랩 간격 편차 ±1.0mm 이내 (가방은 ±2.0mm).
- 스티치 품질: 1인치당 땀수(SPI)의 일관성 확인. 지퍼가 겹치는 두꺼운 부위에서 땀뜀(Skipped Stitch) 전수 검사.
- 간섭 테스트: 지퍼 슬라이더를 10회 이상 왕복 작동시켜 플랩 원단이 끼이거나 씹히는 현상이 없는지 확인.
- 발수/방수 테스트:
- AATCC 22: 스프레이 테스트를 통한 표면 발수성 확인.
- AATCC 127 (Hydrostatic Pressure Test): 봉제 부위에 수압을 가해 누수 여부 검증 (일반 아웃도어 기준 10,000mm 이상).
- 외관 검사: 코팅 원단의 경우 노루발에 의한 표면 긁힘(Scratch)이나 바늘 열에 의한 녹음 현상 확인.
¶ 현장 은어 및 지역별 용어
| 언어 | 용어 | 현장 활용 및 비고 |
|---|---|---|
| 한국어 (KR) | 비덮개 | 현장에서 가장 직관적으로 통용되는 명칭 |
| 한국어 (KR) | 지퍼 오시 | 일본어 'Oshi(눌림)'에서 유래. 플랩 위를 눌러 박는 공정 자체를 지칭 |
| 한국어 (KR) | 마에타테 | 일본어 'Maetate(前立て)'. 주로 의류 앞여밈 플랩을 부를 때 사용 |
| 베트남어 (VN) | Nắp chắn mưa | '비(mưa)를 차단하는(chắn) 덮개(Nắp)'라는 뜻의 표준 용어 |
| 베트남어 (VN) | Diễu nắp túi | 플랩 부위의 장식/고정 스티치 공정을 의미 |
| 일본어 (JP) | 雨蓋 (Amaguta) | 비를 막는 덮개. 가방 및 의류 공통 용어 |
| 일본어 (JP) | ストームガード | Storm Guard의 일본식 표기. 고기능성 제품군에서 사용 |
| 중국어 (CN) | 防雨片 (Fáng yǔ piàn) | 방우편. 수분 침투 방지용 조각 |
| 중국어 (CN) | 挡风墙 (Dǎng fēng qiáng) | 당풍장. 바람을 막는 벽이라는 뜻으로 주로 방풍 플랩에 사용 |
¶ 장비 세팅 가이드 (Technical Setting)
- 장력(Tension): 방수 코팅 원단은 조직이 치밀하여 밑실이 위로 올라오기 쉽습니다. 밑실 장력을 평소보다 15~20% 강화하고 바늘실 장력을 미세 조정하여 스티치가 원단 중간에 안정적으로 형성되게 합니다. Towa 장력계 기준, 일반 본봉은 25g 내외이나 스톰 플랩 봉제 시에는 30g까지 높여 스티치의 결합력을 강화합니다.
- 노루발(Presser Foot): 코팅면 보호를 위해 플라스틱/테플론 소재를 사용하며, 원단 두께가 변하는 지퍼 시작점에서는 노루발 압력을 순간적으로 높여주는 무릎 리프터 조절이 필요합니다. 지퍼 이빨과의 거리를 일정하게 유지하기 위해 '우측 단조 노루발(Right Compensating Foot)' 사용을 권장합니다.
- 바늘(Needle): 원단 섬유의 손상을 방지하기 위해 Slim Set Point(RS) 또는 Ball Point 바늘을 원단 특성에 맞춰 선택합니다. 코팅 원단의 경우 바늘 구멍을 통한 누수를 막기 위해 원단 두께가 허용하는 가장 가는 번수를 선택하는 것이 원칙입니다.
- 이송(Feed): 플랩이 울지 않도록 차동 이송비를 1:1.1 정도로 설정하여 상단 원단을 미세하게 당겨주며 봉제하는 것이 기술적 포인트입니다. Juki DDL-9000C 모델의 경우 '박스 피드(Box Feed)' 궤적을 선택하여 두꺼운 단차 구간에서도 이송력을 일정하게 유지합니다.
¶ 공정 흐름도 (Process Flowchart)
¶ 심화 기술 분석: 설계 패턴 및 공학적 고려사항
스톰 플랩의 설계 시 가장 간과하기 쉬운 점은 '곡선 구간의 이세(Ease) 분량'입니다. 가방의 라운드 지퍼나 자켓의 칼라 연결 부위에서 플랩이 평면적으로 설계되면, 실제 봉제 후 플랩이 바깥쪽으로 뒤집어지거나(Curling) 지퍼를 충분히 덮지 못하는 현상이 발생합니다. 이를 방지하기 위해 곡선 외경에 약 2~3%의 여유 분량을 추가하는 패턴 엔지니어링이 필요합니다.
또한, 최근 하이엔드 아웃도어 시장에서는 '본딩 스톰 플랩(Bonded Storm Flap)'이 대세입니다. 이는 봉제선 없이 열가소성 접착 필름(TPU Film)을 사용하여 플랩을 몸판에 부착하는 방식으로, 바늘 구멍 자체가 없어 완전 방수를 구현합니다. 하지만 접착 방식은 반복적인 세탁이나 굴곡에 의해 박리(Delamination)될 위험이 있으므로, 하중이 많이 걸리는 끝부분에는 반드시 초소형 바텍(Micro Bar-tack)으로 보강 봉제를 병행하는 것이 현장의 정석입니다.
¶ 관련 항목 (Related Terms)
- 지퍼 가라지 (Zipper Garage): 지퍼 슬라이더가 끝까지 올라갔을 때 수분 침투를 막기 위해 씌워지는 작은 포켓 구조.
- 심실링 (Seam Sealing): 봉제선 구멍을 밀봉하기 위해 방수 테이프를 열압착하는 필수 후가공.
- 플래킷 (Placket): 단추나 지퍼가 달리는 부위의 보강 원단으로 스톰 플랩의 기초 구조물.
- 워터프루프 지퍼 (Water-repellent Zipper): 스톰 플랩과 병행 사용 시 방수 시너지 효과를 내는 코팅 지퍼.
- 친 가드 (Chin Guard): 자켓 전면 플랩 상단에 위치하여 지퍼 슬라이더로부터 피부를 보호하는 부드러운 안감 처리.
