스트랩조절기 (Strap Adjuster / khoá chỉnh / アジャスター)
¶ 개요 (Overview)

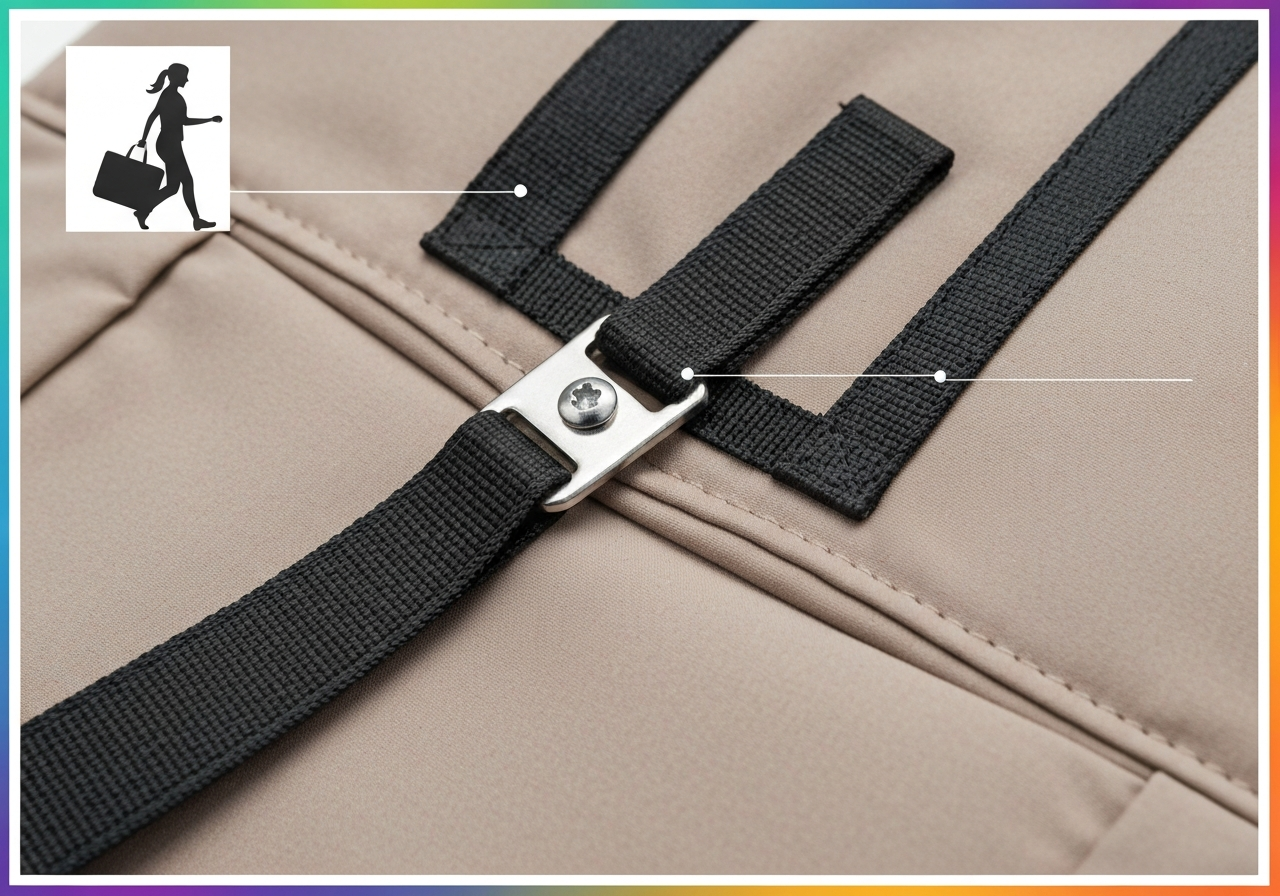

스트랩조절기(Strap Adjuster)는 가방, 의류, 군용 장비, 산업용 안전 장구 등에 사용되는 웨빙(Webbing) 또는 끈의 길이를 조절하고 고정하는 핵심 하드웨어 부자재입니다. 기술적으로는 '트라이글라이드(Tri-glide)', '슬라이더(Slider)', '래더락(Ladder Lock)' 등으로 분류되며, 내부 바(Bar)와 스트랩 사이의 굴곡 마찰력(Friction Force)을 이용해 하중이 가해졌을 때 설정된 길이를 유지하는 자기 잠금(Self-locking) 메커니즘을 가집니다.
봉제 공정에서 조절기는 독립적으로 기능하지 않으며, 조절기를 통과한 스트랩의 끝단을 본체나 다른 스트랩에 고정하기 위한 보강 봉제(Reinforcement Stitching)가 필수적으로 수반됩니다. 이는 제품의 내하중 성능과 직결되므로, 단순한 부자재 이상의 구조적 중요성을 가집니다. 1970년대 이후 금속제에서 고강도 엔지니어링 플라스틱(POM)으로 주류가 변화하며 경량화와 내식성이 극대화되었습니다.
¶ 정의 및 물리적 메커니즘
스트랩조절기는 일반적으로 2개 또는 3개의 슬롯(Slot)을 가진 프레임 구조로 설계됩니다. 스트랩이 이 슬롯을 'S'자 형태로 통과하면서 발생하는 '굴곡 변형 에너지'와 '표면 마찰'이 결합되어 고정력을 형성합니다.
- 재질별 특성:
- 폴리아세탈(POM): 가장 널리 사용되는 소재로, 내마모성이 뛰어나고 마찰 계수가 일정하여 부드러운 조절감을 제공합니다. (예: Woojin Plastic, ITW Nexus 제품군)
- 나일론(Nylon 66): POM보다 충격 강도가 높고 내열성이 좋으나, 흡습성으로 인해 습한 환경에서 치수 변화가 발생할 수 있습니다.
- 아연 합금(Zinc Alloy): 다이캐스팅 공법으로 제조되며, 고급 패션 가방이나 고하중용으로 사용됩니다. 도금(Plating) 품질이 내구성을 결정합니다.
- 스테인리스강(SUS304/316): 해양 장비나 의료용 등 극한의 부식 방지가 필요한 환경에 적용됩니다.
- 작동 원리: 인장 하중($T$)이 가해질수록 스트랩이 내부 바를 강하게 압박하여 수직 항력을 높이고, 이에 따라 마찰력($f = \mu N$)이 증가하여 미끄러짐을 방지합니다. 사용자가 조절기 프레임을 특정 각도로 들어 올릴 때만 마찰력이 해제되어 슬라이딩이 가능해집니다.
¶ 기술 사양표 (Technical Specifications)
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 고정 봉제 분류 (ISO 4915) | Class 301 (본봉), Class 304 (지그재그), Class 401 (체인스티치) | 주로 301 본봉 및 바택 사용 |
| 권장 재봉기 모델 | Juki LU-1508 (상하이송), Brother KE-430HX (전자 바택), Juki LK-1900BN | 중중량물용(Heavy Duty) 기종 필수 |
| 바늘 시스템 (Needle System) | DP×17 (135×17) #19 ~ #23, DP×5 #16 ~ #18 | 웨빙 두께 및 밀도에 따라 차등 적용 |
| 최대 봉제 속도 | 2,000 ~ 2,500 SPM (본봉), 3,200 SPM (바택) | 하드웨어 인접 구간 진입 시 500 SPM 이하 감속 |
| 권장 SPI (Stitches Per Inch) | 7 ~ 10 SPI (땀길이 2.5mm ~ 3.5mm) | 12 SPI 이상 시 웨빙 섬유 절단(Perforation) 위험 |
| 사용 실 (Thread) | Needle: Polyester High Tenacity 20/3, 30/3 / Bobbin: 동일 | 본드사(Bonded Thread) 사용 권장 |
| 밑실 장력 (Towa Gauge) | 25g ~ 35g (표준 30g 설정) | 웨빙의 반발력에 따라 미세 조정 필요 |
| 인장 강도 (Tensile Strength) | 플라스틱: 50kgf ~ 120kgf / 금속: 150kgf ~ 400kgf | 용도별 상이 (ISO 13934-1 준용 테스트) |
| 적합 웨빙 두께 | 0.8mm ~ 2.5mm | 조절기 슬롯 간격의 60~80% 두께가 최적 |
| 노루발 압력 | 3.5kgf ~ 5.5kgf | 단차 구간에서 이송 불량 방지를 위해 강하게 설정 |
¶ 적용 분야 및 업종별 특성

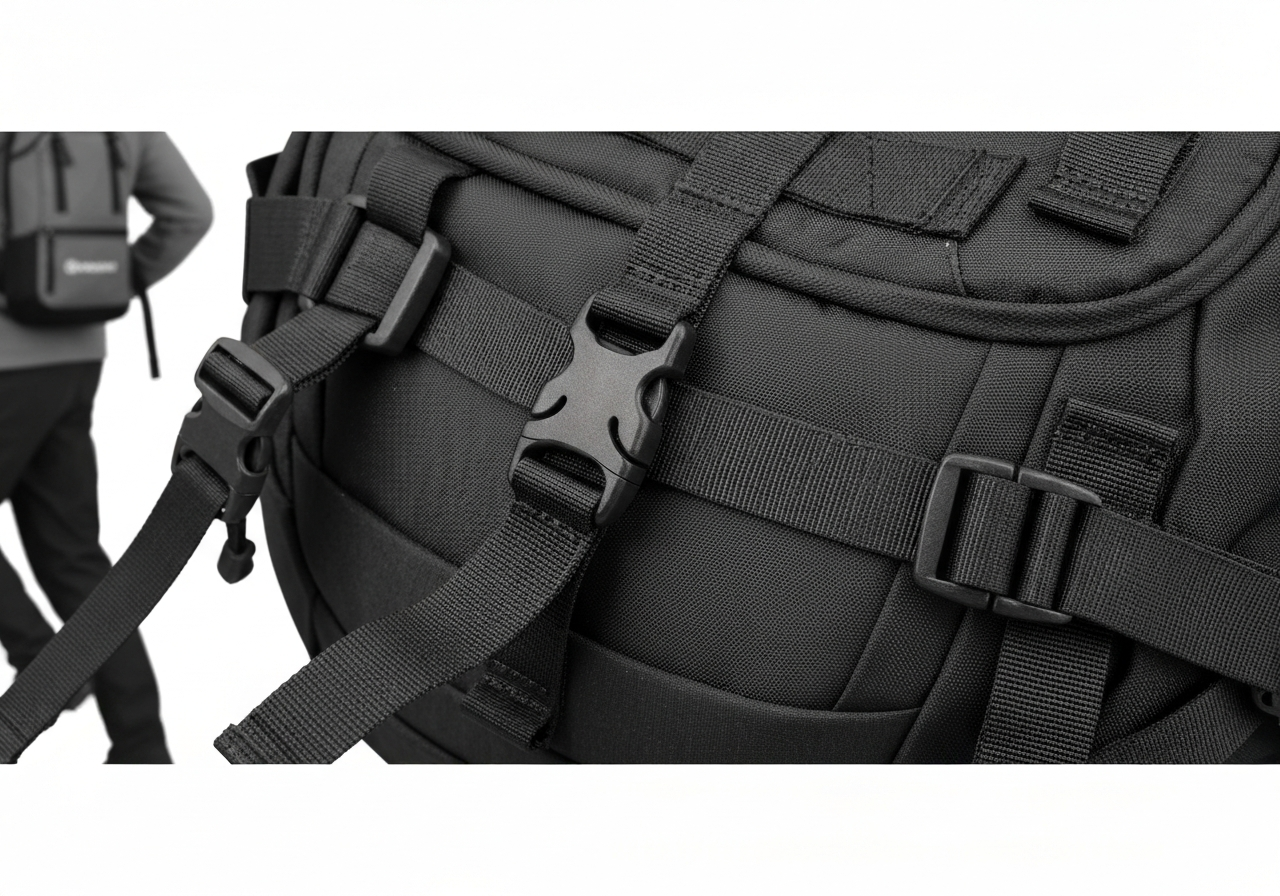

- 가방 및 배낭: 백팩 어깨끈(Shoulder Strap) 하단, 로드 리프터, 가슴 스트랩. (주로 20mm, 25mm, 38mm 규격 사용)
- 전술 및 안전 장비: 플레이트 캐리어 사이즈 조절, 총기 슬링(Sling), 산업용 하네스. (IR 반사 방지 및 MIL-SPEC 준수 필수)
- 의류: 오버롤 멜빵, 아웃도어 팬츠 내장 벨트, 트렌치코트 소매/허리 벨트, 모자 뒷면 조절기.
- 반려동물 용품: 대형견 하네스 및 목줄. (급격한 충격 하중에 견디는 인장 강도 중시)
- 산업용: 카시트 카고 네트, 캠핑용 타이다운 스트랩, 의료용 부목 고정 밴드.
[업종별 상세 차이] 1. 스포츠/아웃도어: 내한성(영하 40도)이 검증된 나일론/POM 소재를 선호하며, 8 SPI의 거친 땀수로 유연성과 강도를 동시에 확보합니다. 2. 패션/럭셔리: 기능보다 외관 도금 상태와 슬라이딩의 부드러움을 중시합니다. 10~12 SPI의 촘촘한 본봉을 사용하며, 실은 40/2 코아사를 주로 사용합니다. 3. 군사(Tactical): 무광 처리된 고강도 하드웨어를 사용하며, 봉제 시 반드시 42바늘 이상의 강화 바택(Bar-tack)을 적용합니다.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
- Slippage (미끄러짐 현상)
- 원인: 웨빙이 슬롯 대비 너무 얇거나 표면이 고광택 처리되어 마찰력이 부족함. 조절기 내부 돌기(Teeth) 설계 불량.
- 해결: 웨빙 두께를 0.2mm 증량하거나, 내부 마찰 돌기가 강화된 '래더락' 타입으로 교체.
- Hardware Breakage (하드웨어 파손)
- 원인: 재생 플라스틱(Recycled POM) 혼용으로 인한 분자 결합력 저하. 동절기 저온 취성 발생.
- 해결: 신재(Virgin) 소재 성적서 확인. 영하 20도 환경에서 1m 높이 낙하 테스트 실시.
- Stitch Interference (봉제 간섭 및 바늘 부러짐)
- 원인: 조절기 본체와 봉제선 사이의 마진(Margin) 부족으로 노루발이 하드웨어를 타격.
- 해결: 봉제 마진을 최소 5mm 이상 확보. 필요시 외발 노루발(Hinged Cording Foot) 또는 오프셋 노루발 사용.
- Webbing Abrasion (웨빙 마모)
- 원인: 사출 성형 시 발생한 날카로운 모서리(Burr/Flash)가 스트랩 섬유를 손상시킴.
- 해결: 사출 금형 정밀 연마 및 텀블링(Tumbling) 공정 추가.
- Needle Heat Damage (열에 의한 웨빙 손상)
- 원인: 고속 바택 봉제 시 바늘 마찰열(최대 250~300도)로 인해 합성수지 웨빙이 녹아 조절기 근처에서 경화됨.
- 해결: 바늘 냉각 장치(Needle Cooler) 설치 또는 실리콘 오일 처리된 실(Lubricated Thread) 사용.
- Skipped Stitches (땀뜀 현상)
- 원인: 조절기 삽입 후 웨빙이 겹치는 구간(단차)에서 노루발 수평이 깨져 루프 형성이 불완전함.
- 해결: 재봉기의 '이송 발(Walking Foot)' 높이 교차량을 5mm 이상으로 재설정하고, 단차 완화용 지그(Leveling Plate) 사용.
- Plating Peeling (금속 도금 박리)
- 원인: 전처리 공정(Degreasing) 미흡 또는 염분 노출에 의한 전식 현상.
- 해결: 염수 분무 테스트(ISO 9227) 48시간 통과 제품 사용 및 무니켈(Nickel-free) 도금 적용.
¶ 품질 검사 및 관리 기준 (QC Standard)
- 인장 강도 테스트 (Tensile Test): UTM(Universal Testing Machine)을 사용하여 조절기가 파손되거나 스트랩이 빠져나가는 시점의 최대 하중 측정. (ISO 13934-1 준용)
- 슬라이딩 테스트 (Cycle Test): 스트랩을 1,000회 반복 조절하여 마모도 및 고정력 변화 확인.
- 화학적 안전성: REACH, RoHS, CPSIA(아동용) 기준에 따른 프탈레이트 및 중금속(납, 카드뮴) 함유량 검사.
- 색상 견뢰도 (Color Fastness): 마찰 견뢰도(ISO 105-X12) 및 자외선 노출에 의한 변색(UV Resistance, AATCC 16.3) 확인.
- 염수 분무 테스트 (Salt Spray Test): 금속 부자재의 경우 ISO 9227 기준에 따라 24~48시간 노출 후 부식 여부 판정.
¶ 현장 은어 및 국가별 명칭
| 언어 | 용어 | 현장 은어 및 비고 |
|---|---|---|
| 한국어 (KR) | 스트랩조절기 | 아자스타(Adjuster), 조절고리, 사각링(모양에 따라 혼용) |
| 일본어 (JP) | アジャスター | コキ (Koki): 사각형 조절기를 뜻하는 전통적 은어 |
| 베트남어 (VN) | Khoá chỉnh | Khoá tăng giảm: 늘리고 줄이는 잠금장치라는 뜻 |
| 중국어 (CN) | 调节扣 (Tiáojié kòu) | 日字扣 (Rì zì kòu): '日'자 모양 / 目字扣: 슬롯이 3개인 경우 |
| 영어 (EN) | Strap Adjuster | Tri-glide, Slider, Ladder Lock (기능별 세분화) |
¶ 장비 세팅 및 고급 봉제 가이드
- 노루발 압력 및 이송: 웨빙은 일반 원단보다 반발력이 크므로 노루발 압력을 4.5kgf 이상으로 설정하되, 표면에 자국이 남지 않도록 평평한 노루발(Flat Bottom Foot)을 사용합니다.
- 바택(Bar-tack) 패턴 설계: 조절기 바로 옆은 28바늘 또는 42바늘 패턴을 사용합니다. 바택의 가로 길이는 웨빙 폭보다 2~3mm 좁게 설정하여 끝단 미어짐(Fraying)을 방지합니다.
- 실 끝처리 (Heat Sealing): 자동 사절 후 남은 실 끝은 라이터나 열풍기로 가공하여 풀림을 방지합니다. 웨빙 끝단은 반드시 열칼(Heat Cutter)로 커팅되어야 합니다.
- 바늘 선택: 웨빙의 조직을 끊지 않고 밀어내며 박히는 'Standard Round Point'를 기본으로 하되, 가죽이 혼용된 경우 'Diamond Point'를 사용합니다. 바늘 열 발생을 줄이기 위해 'SERV7' 등 특수 코팅 바늘 사용을 권장합니다.
¶ 공정 흐름도 (Process Flowchart)
¶ 관련 항목
- 웨빙 (Webbing): 나일론, 폴리에스터, PP 등 재질에 따라 마찰 계수가 상이함.
- 래더락 (Ladder Lock): 한쪽 방향으로만 조여지는 특수 조절기.
- 박스 엑스 봉제 (Box-X Stitching): 사각형 테두리 안에 X자 형태로 박는 전통적 고강도 보강 기법.
- D-링 (D-Ring): 스트랩 끝단 고정 또는 액세서리 걸이용 부품.
- 캠 버클 (Cam Buckle): 스프링과 치아를 이용해 더 강력한 고정력을 제공하는 조절 장치.
¶ 국가별 실무 차이 (KR/VN/CN)
- 한국 (KR): 고부가가치 기능성 제품 위주. 조절기 브랜드(WJ, YKK) 정품 사용을 엄격히 관리하며, 바택의 정확한 위치(조절기에서 5~7mm 이격)와 실의 색상 매칭(Dipping) 품질을 최우선으로 합니다.
- 베트남 (VN): 글로벌 아웃도어 브랜드의 대량 생산 기지. 자동화 설비(Pattern Tacker)와 전용 지그(Jig) 활용도가 매우 높습니다. 'Lot별 인장 강도 성적서' 관리가 철저합니다.
- 중국 (CN): 부자재 공급망의 중심지. 다양한 디자인 적용이 빠르나, 원가 절감을 위한 재생 소재 혼용 위험이 있습니다. 입고 검사 시 '망치 타격 테스트(Impact Test)'를 통해 취성을 확인하는 실무 노하우가 발달해 있습니다.
¶ 고급 기술 가이드: 단차 극복 및 장력 제어
조절기를 통과한 웨빙이 본체에 박힐 때 발생하는 두께 차이(단차)는 땀길이 불일치와 실 끊김의 주원인입니다. 1. 지그(Jig) 활용: 노루발 뒤쪽에 웨빙 조각과 동일한 두께의 '레벨링 플레이트'를 받쳐 노루발의 수평을 강제로 유지합니다. 2. 노루발 개조: 노루발의 앞부분을 짧게 깎아낸 'Short Toe Foot'을 사용하여 조절기 프레임에 걸리지 않고 최대한 근접 봉제가 가능하도록 합니다. 3. 장력 미세 조정: 단차 구간 진입 시 밑실 장력이 순간적으로 강해지므로, 보빈 케이스의 판스프링 장력을 평소보다 5g 정도 낮게 설정(Towa Gauge 기준 25g)하고 윗실 장력으로 밸런스를 잡는 것이 시니어 기술자의 핵심 노하우입니다.
