스위벨훅 (Swivel Hook / móc xoay / 回転フック)
¶ 개요

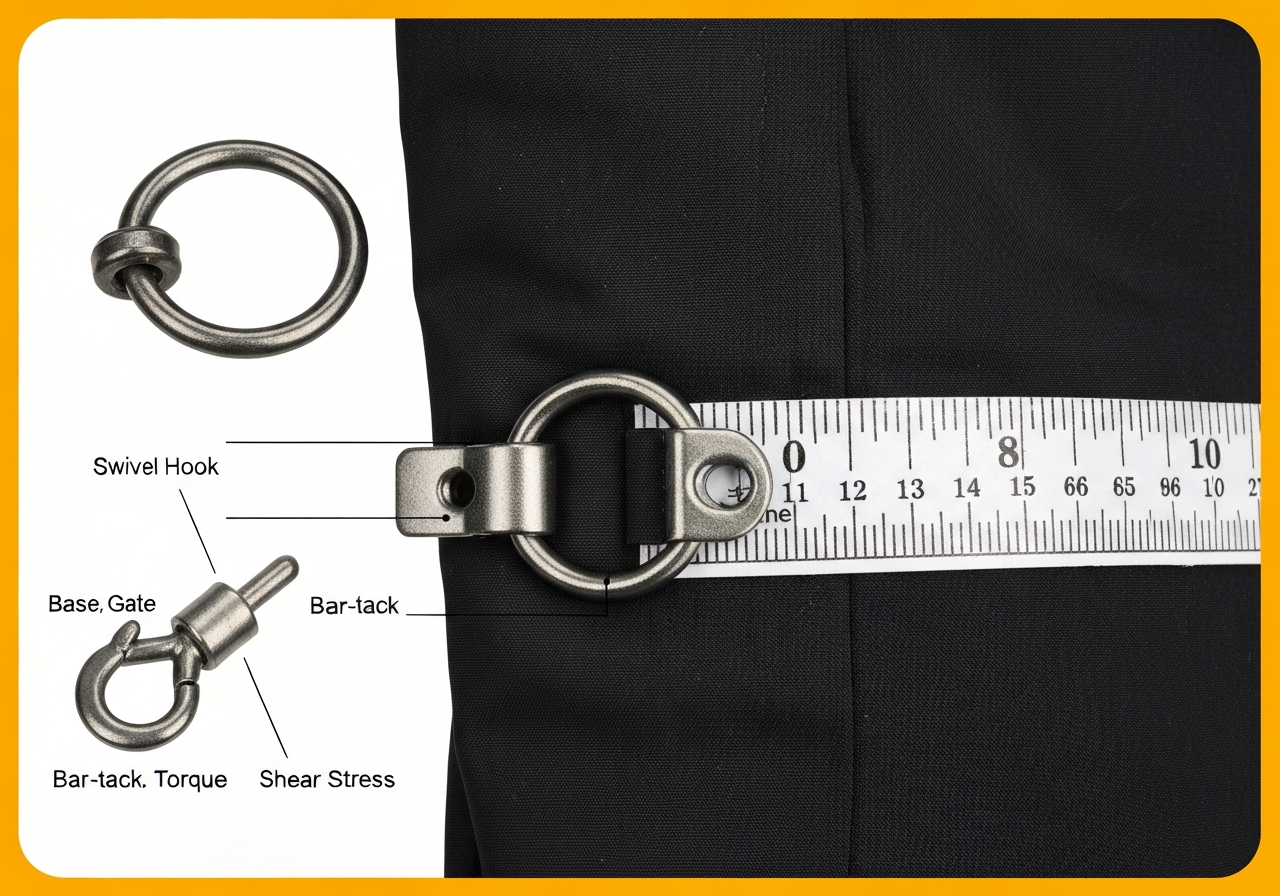

스위벨훅(Swivel Hook)은 가방 스트랩, 산업용 안전 장구, 반려동물 용품 및 각종 액세서리 연결 부위에 사용되는 360도 회전형 금속/플라스틱 연결 부자재입니다. 베이스(Base)의 자유 회전 메커니즘과 스프링 장력 기반의 게이트(Gate)가 결합되어, 연결된 웨빙(Webbing)이나 로프의 꼬임을 방지하고 신속한 탈부착 편의성을 제공합니다. 봉제 현장에서는 형태와 용도에 따라 '개고리', '나스칸', '텟포칸' 등의 은어로 통용되며, 하중을 견뎌야 하는 기능적 특성상 전자 바택(Bar-tack) 공정을 통한 견고한 보강 봉제가 필수적으로 수반됩니다.
물리적 메커니즘 및 산업적 중요성: 스위벨훅의 핵심 기술은 '토크(Torque) 분산'과 '전단 응력(Shear Stress) 관리'에 있습니다. 사용자가 가방을 메고 이동할 때 발생하는 스트랩의 뒤틀림 에너지를 회전축(Swivel)이 흡수함으로써, 봉제 부위에 가해지는 물리적 부하를 최소화합니다. 만약 고정식 훅(Fixed Hook)을 사용할 경우, 스트랩의 꼬임이 봉제선에 직접적인 비틀림 응력을 주어 실 끊어짐이나 원단 미어짐(Seam Slippage)을 유발할 수 있습니다. 따라서 고품질 스위벨훅의 선택과 정확한 봉제 세팅은 제품의 수명과 안전성을 결정짓는 핵심 요소입니다.
대체 기법과의 비교 분석: 1. 카라비너(Carabiner): 개폐는 용이하나 회전 기능이 없어 스트랩 꼬임에 취약합니다. 주로 등반용이나 고정용으로 사용되며, 봉제보다는 루프에 걸어 사용하는 방식이 일반적입니다. 2. D링 + 직접 봉제: 탈부착이 불가능하며 세탁이나 수선 시 불편함이 있으나, 원가 절감 및 경량화 측면에서 유리합니다. 주로 저가형 에코백이나 고정형 스트랩에 적용됩니다. 3. 스위벨훅: 360도 회전으로 기능성이 가장 뛰어나며, 고급 가방 및 기능성 장구류에서 표준 사양으로 채택됩니다. 단, 금속 마찰로 인한 소음 발생 가능성이 있으며, 저가형 제품의 경우 회전축 분리 사고가 발생할 수 있어 정밀한 주조 및 조립 공정이 요구됩니다.
¶ 정의 및 구조

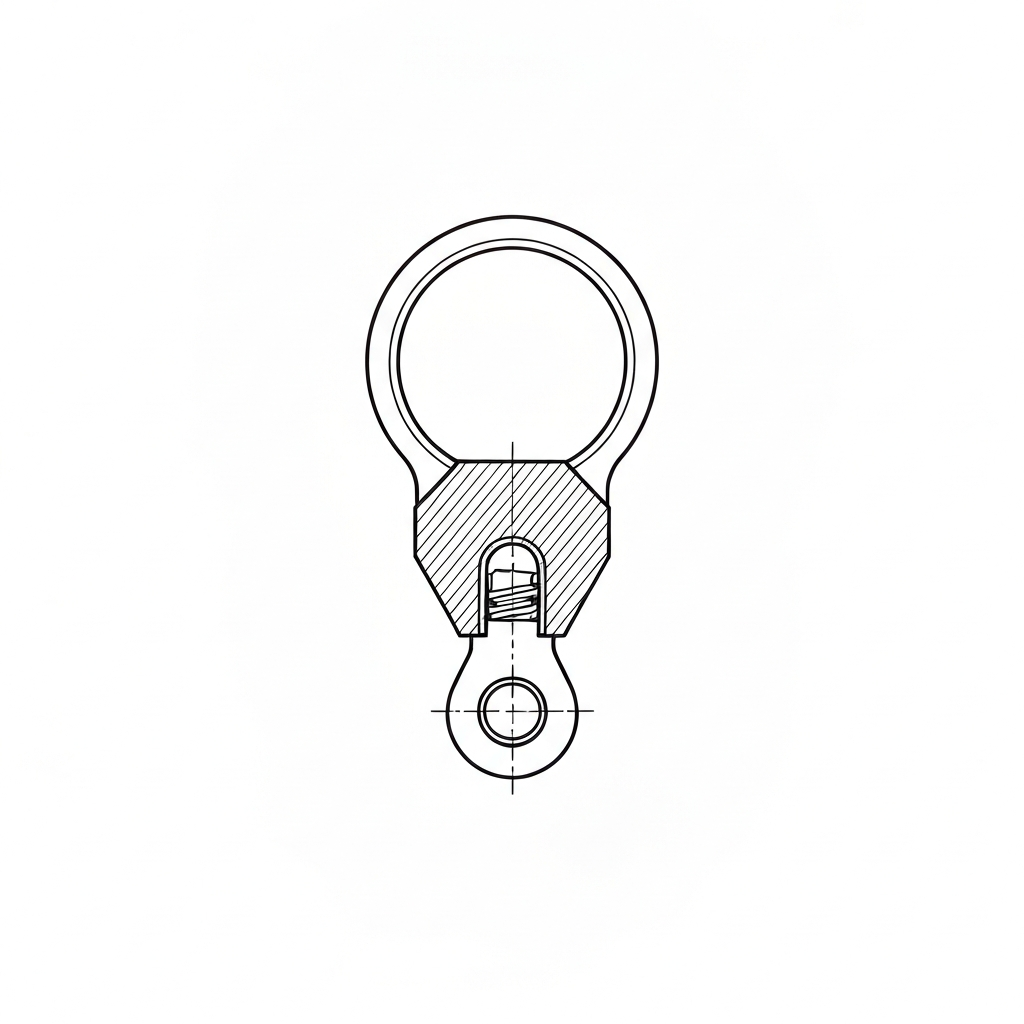

스위벨훅은 기계적으로 상호작용하는 세 가지 핵심 부위로 구성됩니다.
- 아이(Eye/Base): 웨빙이나 끈이 통과하여 봉제되는 하단 고리 부분입니다. 스트랩의 폭(10mm, 15mm, 20mm, 25mm, 38mm, 50mm 등)에 맞춰 정밀하게 제작되어야 하며, 내측면의 조도가 낮을 경우 웨빙 마모의 원인이 됩니다.
- 스위벨(Swivel): 아이와 훅 본체를 연결하는 회전축입니다. 리벳팅(Riveting) 또는 볼 베어링 방식으로 결합되며, 360도 회전을 통해 스트랩의 뒤틀림을 흡수합니다. 이 부분의 결합 강도가 전체 인장 강도를 결정합니다.
- 훅 및 게이트(Hook & Gate): 상대물(D링 등)에 걸리는 갈고리 부분과 이를 여닫는 스프링 장치입니다. 텟포칸(Teppokan/Push-gate) 방식, 레버(Lever) 방식, 와이어(Wire) 방식 등이 있으며 용도에 따라 선택됩니다.
기계적 작동 원리 및 봉제 상호작용: 게이트는 내부의 압축 스프링(Compression Spring) 또는 토션 스프링(Torsion Spring)의 복원력을 이용합니다. 봉제 공정에서는 이 훅의 '아이(Eye)' 부분에 웨빙을 통과시킨 후, ISO 4915 304 스티치(전자 바택)로 고정합니다. 이때 실의 장력은 웨빙의 두께와 훅의 중량을 고려하여 설정되어야 하며, 특히 회전축과 봉제선 사이의 간격(Clearance)이 3mm 이상 확보되지 않으면 사용 중 금속 부품이 봉제선을 갉아먹는 '마모 간섭'이 발생하여 제품 파손으로 이어집니다.
¶ 기술 사양표 (Technical Specifications)
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 주요 재질 | Zinc Alloy (Zamak 3/5), Solid Brass, SUS304/316, POM | 용도 및 단가에 따른 선택 |
| 표면 처리 | Nickel, Gold, Antique Brass, Black Electrophoresis | 내식성 및 심미성 결정 |
| 관련 봉제 기계 | 전자 바택기 (Juki LK-1900BN, Brother KE-430HX) | 고하중 보강용 필수 장비 |
| ISO 4915 스티치 | 301 (Lockstitch), 304 (Zig-zag/Bar-tack) | 보강 봉제 표준 규격 |
| 바늘 시스템 | DP×17 (Heavy Duty), DP×5 (Medium) | 원단 및 웨빙 두께 기준 |
| 권장 바늘 호수 | 19# ~ 23# (나일론 웨빙 기준) | 마찰열 발생 최소화 필요 |
| 일반 SPI | 8 ~ 12 SPI (직선), 28~42 Stitches (바택) | 인장 강도 확보용 표준 수치 |
| 인장 강도 | 5kgf (장식용) ~ 250kgf 이상 (산업용) | 제품 규격 및 재질별 상이 |
| 내식성 기준 | ISO 9227 (Salt Spray Test 24-96hr) | 수출용 필수 검증 항목 |
| 밑실 장력(Towa) | 45 ~ 60gf (본디드 나일론 20번 기준) | 현장 권장치 (스티치 조임 확보) |
| 권장 재봉 속도 | 1,800 ~ 2,200 SPM (바택 공정 시) | 부자재 파손 및 바늘 과열 방지 |
| 도금 두께 | 0.15 ~ 0.30 Microns (일반), 0.5+ (고급) | 내마모성 결정 요인 |
¶ 적용 분야 및 소재별 특성
1. 적용 분야별 요구 사양: * 가방 및 잡화: 메신저백/숄더백 어깨끈(38mm~50mm). 하중이 집중되므로 42바늘 이상의 고밀도 바택이 적용됩니다. * 반려동물 용품: 리드줄(Leash)과 하네스 연결부. 대형견용의 경우 충격 하중(Shock Load)을 견딜 수 있는 스테인리스강(SUS316) 또는 고강도 아연 합금 훅이 사용됩니다. * 산업 및 안전: 안전 랜야드(Lanyard), 군용 장구류. ISO 12402-7 기준에 준하는 강도가 요구되며, 이중 잠금 장치(Double Locking)가 포함된 형태가 선호됩니다.
2. 소재별 선택 가이드: * 아연 합금 (Zinc Alloy / Zamak): 대량 생산이 용이하고 단가가 저렴하여 패션 가방에 가장 많이 사용되나, 충격에 의한 파손 위험(Brittle)이 있습니다. * 황동 (Solid Brass): 내식성이 탁월하고 고급스러운 무게감을 주어 럭셔리 가죽 제품에 사용됩니다. 단가가 높고 무거운 것이 단점입니다. * 스테인리스강 (Stainless Steel): 극강의 내구성과 내식성을 보유하여 해양 스포츠 및 산업 안전용으로 사용됩니다. 가공이 어려워 디자인이 제한적입니다. * 플라스틱 (POM / Nylon): 초경량 스포츠웨어 및 아동용 제품에 사용됩니다. 금속 알러지가 없으나 인장 강도가 낮습니다.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
- 게이트 작동 불량 (Gate Jamming)
- 원인: 내부 스프링 탄성 저하, 조립 공차 불량 또는 도금액 침투로 인한 고착.
- 해결: 스프링 재질을 SUS304로 변경하고, 전수 개폐 테스트(Fatigue Test) 실시. 도금 전 게이트 보호 캡 사용 검토.
- 도금 박리 및 부식 (Plating Peeling/Corrosion)
- 원인: 전처리(탈지) 공정 미흡 또는 저가형 산성 도금 사용.
- 해결: 전기 도금(Electroplating) 공정 관리 강화 및 QC 단계에서 ISO 9227 염수 분무 테스트 실시.
- 회전부 고착 및 분리 (Swivel Seizing/Detachment)
- 원인: 베이스 결합부의 버(Burr) 발생 또는 리벳팅 압력 부족.
- 해결: 배럴 연마(Barrel Polishing) 공정 시간 증대 및 조립 전 실리콘계 윤활 공정 추가. 리벳팅 강도 상시 모니터링.
- 봉제 간섭 및 바늘 부러짐 (Sewing Interference)
- 원인: 훅의 베이스가 노루발 이동 경로에 위치하거나 지그(Jig) 설계 오류.
- 해결: 전용 외발 노루발(Zipper Foot) 사용 또는 바택기 전용 클램프(Clamp) 제작. 현장 노하우: 바늘대 높이를 0.5mm 상향 조정하여 부자재와의 충돌 마진 확보.
- 니켈 알러지 (Nickel Release)
- 원인: 도금층에 니켈 성분 포함.
- 해결: 유럽 수출 건의 경우 REACH 규정에 따른 Nickel-Free 도금(Copper-Tin-Zinc alloy) 적용 및 검사서 확보.
¶ 품질 검사 기준 (QC Standard)
- 회전 원활성: 무부하 상태에서 360도 회전 시 걸림이나 소음이 없어야 함.
- 인장 강도 테스트: 바이어 요구 사양(예: 80kgf)의 1.2배 하중에서 1분간 유지 시 변형이나 파손이 없을 것.
- 표면 품질: 육안 검사 시 기포, 흠집, 변색이 없어야 하며, 특히 게이트 끝단에 날카로운 버(Burr)가 없어야 함 (원단 손상 방지).
- 색상 일치성 (Color Matching): D링, 조절자 등 타 부자재와 동일한 로트(Lot)의 도금 상태 유지 (Delta E 값 1.0 이내 관리).
- 게이트 복원력: 5,000회 연속 개폐 테스트 후에도 게이트가 완전히 닫히지 않는 틈(Gap)이 0.5mm 이내여야 함.
- 도금 두께 측정: X-ray 측정기를 통해 주요 부위 도금 두께가 사양서(예: 0.2μm)를 충족하는지 확인.
¶ 현장 은어 및 국가별 명칭
| 언어 | 용어 | 비고 |
|---|---|---|
| 한국어 (KR) | 개고리 | 현장에서 가장 보편적으로 사용되는 용어 |
| 한국어 (KR) | 나스칸 (ナスカン) | 일본어 유래, 가지(茄子) 모양 고리에서 유래 |
| 한국어 (KR) | 텟포칸 (鉄砲カン) | 총(Gun) 모양의 밀어서 여는 메커니즘에서 유래 |
| 베트남어 (VN) | Móc chó | '개고리'의 직역 표현, 현장 통용어 |
| 중국어 (CN) | 狗扣 (Gǒu kòu) | '개고리'의 직역 표현, 광동성 부자재 시장 표준어 |
| 영어 (EN) | Swivel Snap Hook | 기술 문서 및 수출입 시 공식 명칭 |
| 영어 (EN) | Lobster Claw | 주로 소형 장식용 훅을 지칭하는 용어 |
¶ 장비 세팅 및 봉제 가이드 (Technical Manual)
- 바늘 선정: 고밀도 나일론 웨빙 봉제 시 마찰열로 인한 실 끊어짐이 빈번하므로, NY(Ny-point) 바늘 또는 티타늄 코팅 바늘을 권장합니다. (Organ DP×17 NY 권장)
- 노루발 압력: 금속 부자재의 두께로 인해 원단 수평이 깨지기 쉬우므로, 노루발 압력을 일반 봉제보다 15~20% 강화하고 필요 시 보조판(Leveling Plate)을 사용하십시오.
- 바택(Bar-tack) 위치: 훅의 회전 베이스(Eye) 끝단에서 최소 3-5mm의 여유를 두고 봉제하여 바늘대(Needle Bar)와 부자재의 충돌을 방지하십시오.
- 실 장력 세팅: 고하중용 제품은 20번(Tex 105) 이상의 본디드사(Bonded Thread)를 사용하며, 밑실 장력을 Towa 장력계 기준 50gf 내외로 설정하여 스티치 조임(Tightness)을 확보하십시오.
- 실전 팁: 바택 봉제 시 첫 땀에서 실이 엉키는 'Bird's Nest' 현상을 방지하기 위해, 와이퍼(Wiper) 기능을 점검하고 실 끝 길이를 12mm 이하로 세팅하십시오.
¶ 공정 흐름도 (Process Flowchart)
¶ 국가별 생산 현장 실무 차이
- 한국 (KR): 숙련공 중심의 생산 체계로, 바택 위치를 가이드 없이 정확하게 맞추는 기술력이 높습니다. 주로 '동대문 시장' 기준의 빠른 납기를 위해 재고가 확보된 범용 사이즈(20, 25, 38mm) 위주로 설계가 이루어집니다.
- 베트남 (VN): 대형 공장 위주로 운영되며, 모든 바택 공정에 전용 지그(Jig)를 사용하여 오차를 0.5mm 이내로 관리합니다. 미국/유럽 바이어의 요구에 따라 인장 테스트 리포트를 매 로트(Lot)마다 첨부하는 것이 관례입니다.
- 중국 (CN): 광동성(Guangdong) 지역에 부자재 클러스터가 형성되어 있어, 특수 디자인의 스위벨훅을 금형 제작부터 양산까지 매우 신속하게 처리합니다. 단, 단가 경쟁이 치열하여 재생 합금(Recycled Alloy) 사용 여부를 확인하기 위한 성분 분석이 권장됩니다.
¶ 관련 항목
- D링 (D-Ring): 스위벨훅이 체결되는 상대물로, 훅의 게이트 폭과 D링의 두께가 호환되어야 함.
- 웨빙 (Webbing): 훅을 고정하는 고밀도 직조 테이프. 폴리에스터 또는 나일론 재질.
- 바택 (Bar-tack): 하중 분산을 위한 고밀도 지그재그 봉제 기법 (ISO 4915 304).
- 조절자 (Slider/Adjuster): 스트랩 길이 조절을 위해 함께 구성되는 부자재.
- 본디드사 (Bonded Thread): 고속 봉제 시 마찰열에 견디도록 코팅된 고강도 실.
- REACH/RoHS: 화학 물질 및 유해 물질 제한 지침 (수출용 부자재 필수 준수 사항).
