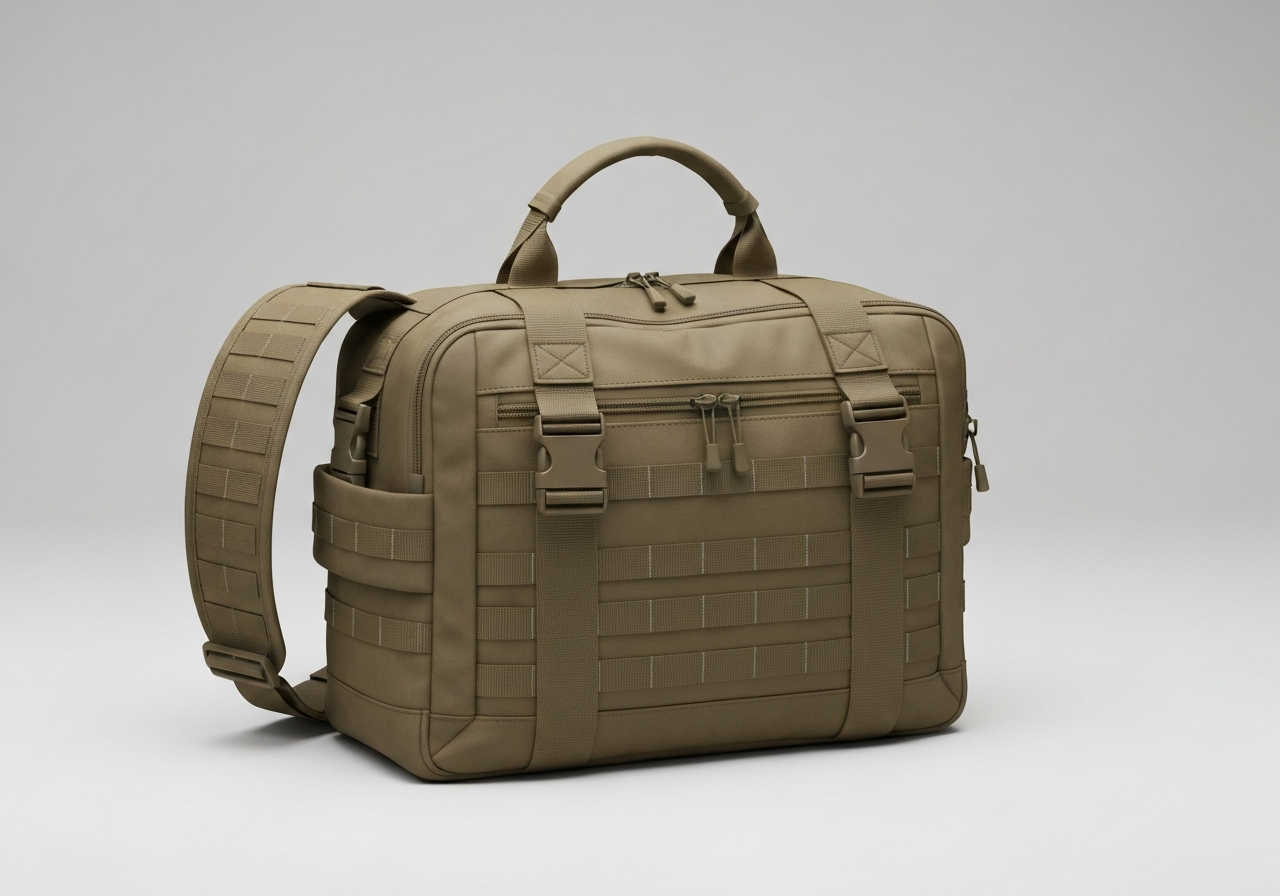

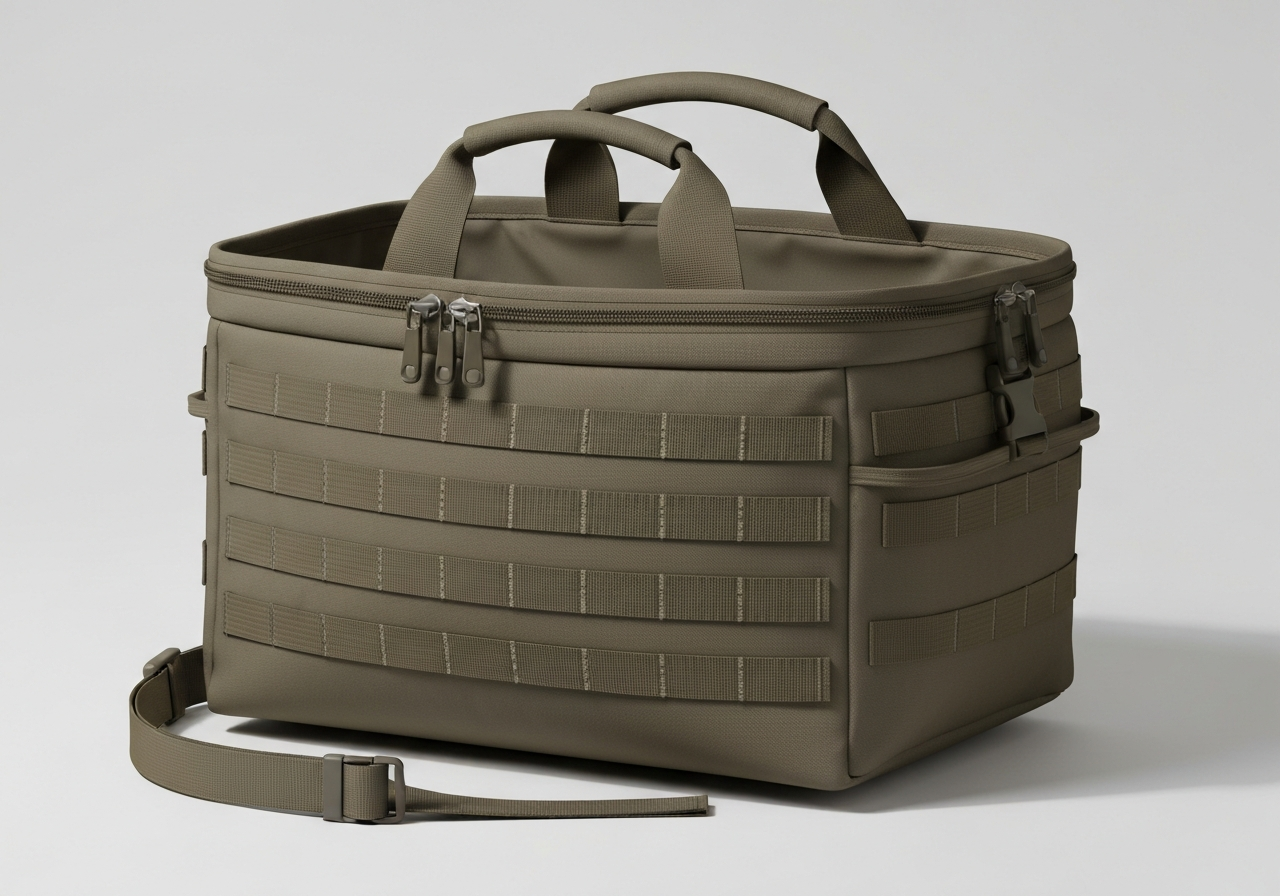

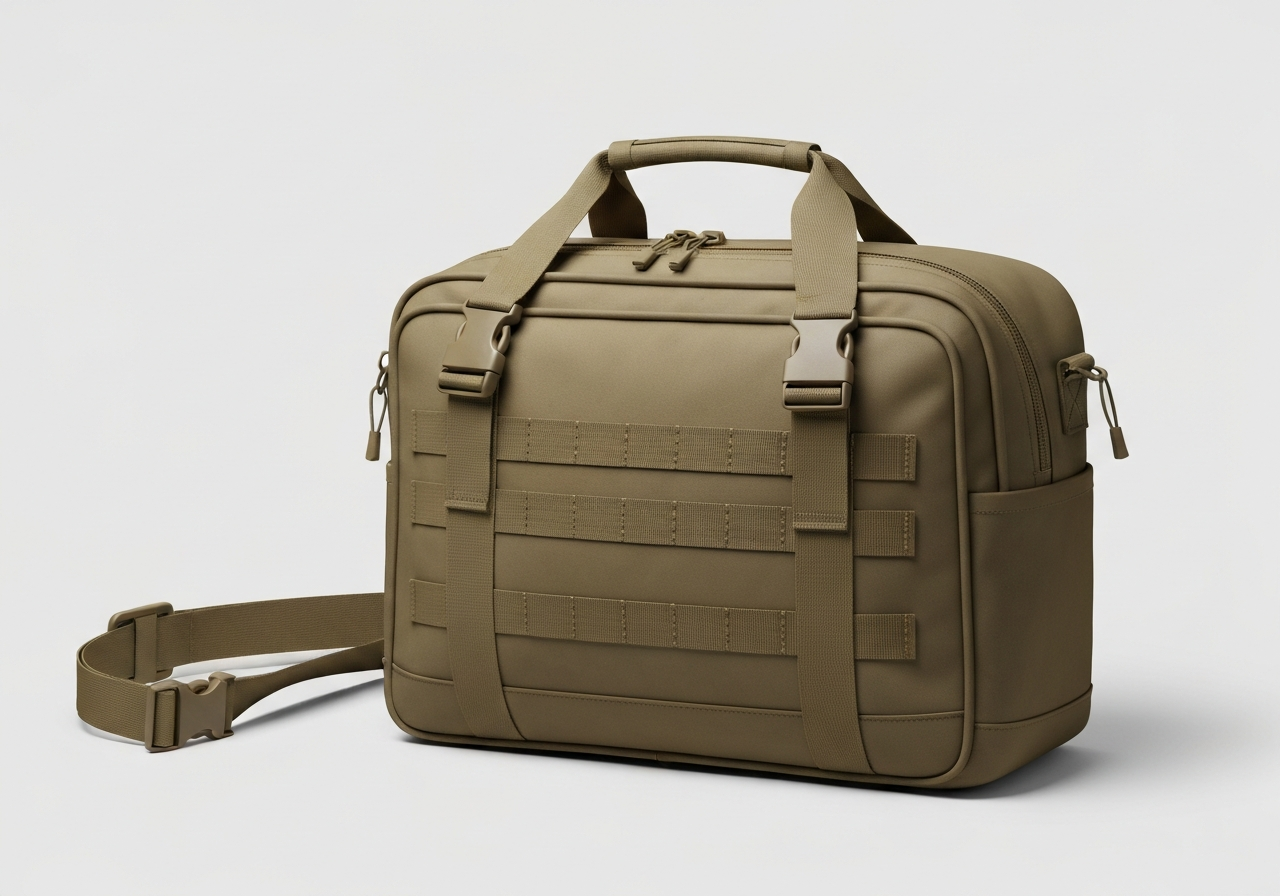

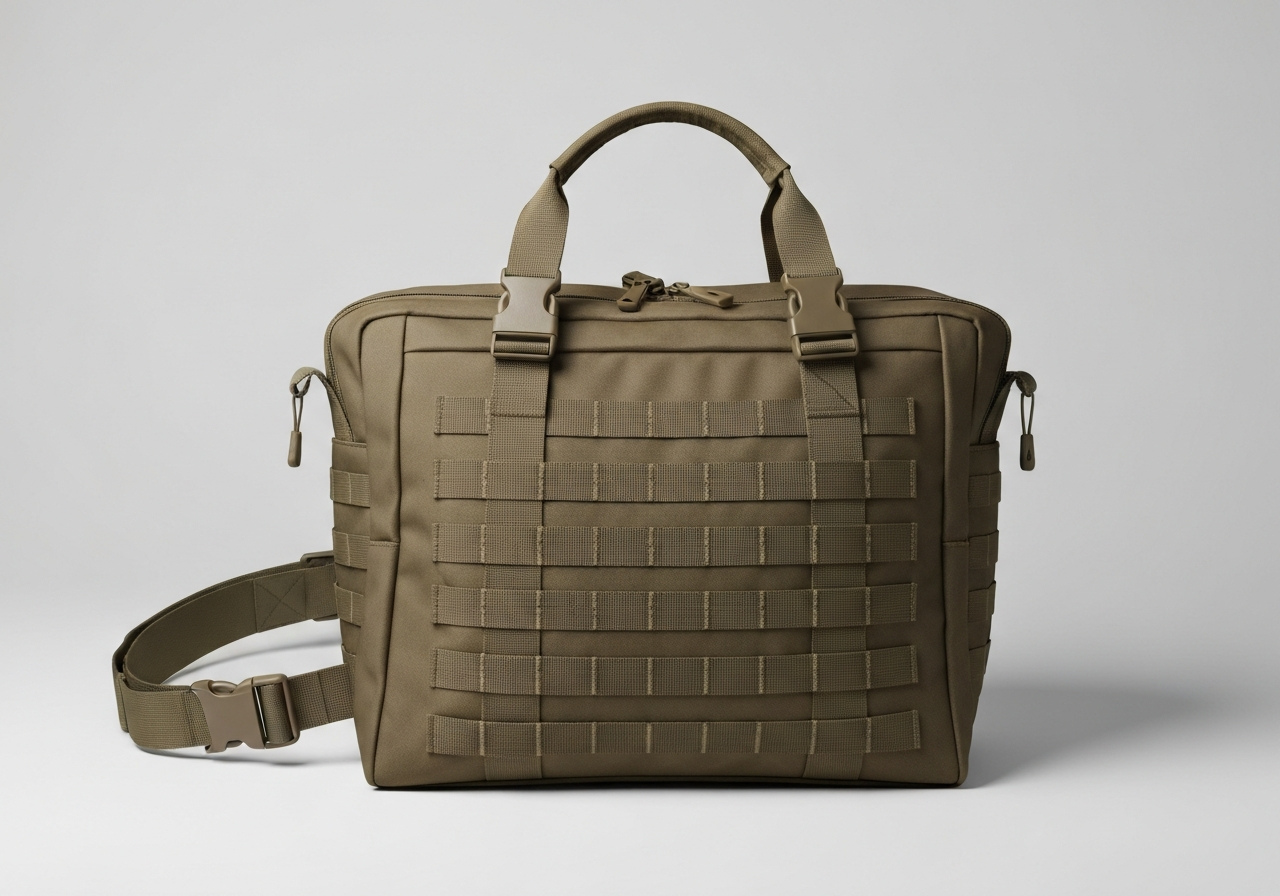

택티컬백 (Tactical Bag / Túi chiến thuật / タクティカルバッグ / 战术包)
¶ 개요
택티컬백(Tactical Bag)은 군사적 작전 수행, 법 집행 기관의 임무, 또는 고강도 아웃도어 환경에서 장비를 안전하게 휴대하고 신속하게 접근할 수 있도록 설계된 고기능성 수하물 운반 시스템이다. 일반적인 패션 가방이나 단순 아웃도어 배낭과 차별화되는 지점은 '파손이 곧 생명과 직결된다'는 전제하에 설계된 극도의 내구성과 사용자 임무에 맞춘 모듈 확장성(Modularity)에 있다. 1990년대 후반 미군이 채택한 PALS(Pouch Attachment Ladder System) 규격을 기점으로 현대적 형태가 정립되었으며, 최근에는 민간의 EDC(Everyday Carry) 문화와 결합하여 그 저변이 확대되고 있다.
기술적으로 택티컬백은 ISO 4915 기준의 특수 스티치와 500D~1000D급 고데니어 원단, 그리고 MIL-SPEC(미군 사양)에 준하는 부자재의 결합체이다. 단순한 수납 도구를 넘어, 거친 지형에서의 마찰, 고중량 적재 시의 인장 스트레스, 그리고 극한의 기후 조건에서도 구조적 무결성을 유지해야 한다. 이를 위해 제조 공정에서는 일반 봉제보다 3~5배 높은 침투력을 가진 총합송(Unison Feed) 재봉기와 고강도 본디드 나일론사가 필수적으로 요구된다. 또한, 레이저 커팅 기술의 도입으로 기존 웨빙 방식보다 경량화된 '레이저 컷 몰리(Laser-cut MOLLE)' 시스템이 최신 트렌드로 자리 잡고 있으며, 이는 봉제 공정의 정밀도를 한 단계 높이는 계기가 되었다.
¶ 정의 및 기술적 메커니즘
택티컬백의 핵심 정의는 "하중 분산의 공학적 최적화"와 "결합 인터페이스의 표준화"로 요약된다.
- 물리적 구성: 500D(Denier)에서 1000D 사이의 고밀도 나일론(주로 Cordura®) 원단을 기본 몸판으로 사용하며, 인장 강도가 2,000N을 상회하는 나일론 웨빙을 격자 형태로 배치한다. 원단의 뒷면에는 주로 PU(Polyurethane) 또는 TPU 코팅을 2~3회 반복하여 방수 성능과 원단 자체의 인열 강도를 보강한다.
- 기계적 동기화: 1000D급 원단은 섬유 밀도가 매우 높아 일반적인 본봉 재봉기로는 바늘 관통 시 발생하는 마찰열로 인해 실이 녹거나 바늘이 굴절된다. 이를 해결하기 위해 상하송(Walking Foot) 또는 총합송(Unison Feed) 메커니즘을 채택한다. 이는 톱니(Feed Dog), 노루발(Presser Foot), 바늘(Needle)이 동시에 원단을 이송시켜, 여러 겹의 웨빙이 겹치는 '극후물' 구간에서도 땀길이(Stitch Length)의 오차를 0.1mm 이내로 제어한다.
- MOLLE/PALS 시스템: 1990년대 후반 미군이 도입한 Pouch Attachment Ladder System(PALS)은 택티컬백의 시각적, 기능적 정체성이다. 1인치(25.4mm) 폭의 웨빙을 1.5인치(38.1mm) 간격으로 배치하고, 각 교차점을 28바늘 이상의 컴퓨터 바텍(Bartack)으로 고정하여, 단일 루프당 최소 40kg 이상의 수직 하중을 견디게 설계한다. 최근에는 하이팔론(Hypalon) 소재를 레이저로 타공하여 웨빙을 대체하는 방식이 고가 라인업에서 주로 채택된다.
¶ 기술 사양표 (Technical Specifications)
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 스티치 분류 (ISO 4915) | Class 301 (Lockstitch), Class 304 (Zigzag/Bartack) | 본봉 및 보강 봉제 표준 |
| 주요 재봉기 유형 | 상하송(Walking Foot), 총합송(Unison Feed), 컴퓨터 패턴 바텍기 | 극후물용(Heavy-duty) 장비 필수 |
| 추천 모델 (Juki) | Juki DNU-1541 (Unison Feed), Juki LU-2810-7 (High-speed) | 글로벌 표준 중량물용 모델 (검증완료) |
| 추천 모델 (Brother/Seiko) | Brother KE-430HX (Electronic Bartacker), Seiko LCW-8BL | 패턴 보강 및 실린더 베드 |
| 바늘 시스템 | DP×17 (135×17) #22 ~ #24, DP×5 (바텍 전용) | 원단 두께 및 실 번수에 따라 가변 |
| 표준 SPI (Stitches Per Inch) | 6 - 10 SPI (땀길이 2.5mm - 4.0mm) | 군용 규격은 주로 7-8 SPI 권장 |
| 봉제사 구성 | 바늘실: Bonded Nylon #69(T70) ~ #92(T90) / 밑실: 동일 | 고강도 본디드 코팅사 필수 |
| 최대 봉제 속도 | 1,800 - 2,200 spm (Stitches Per Minute) | 품질 안정성을 위해 1,500 spm 권장 |
| 주요 원단 | Cordura 500D/1000D, Ballistic Nylon, Hypalon | 내마모성 및 인열 강도 중심 |
| 장력 수치 (Towa 기준) | 바늘실: 250-350g / 밑실: 50-60g | 원단 적층 두께에 따라 미세 조정 |
| 노루발 압력 | 5.0kg - 8.0kg (고압 설정) | 원단 부상(Flagging) 방지 목적 |
| 바늘 온도 관리 | 180°C 이하 유지 (실 용융 방지) | 필요 시 바늘 냉각 장치(Needle Cooler) 가동 |
¶ 주요 적용 분야 및 세부 공정 특성
택티컬백의 제조 기술은 단순 가방을 넘어 생존 장비 전반에 걸쳐 적용되며, 각 분야에 따라 요구되는 공정의 정밀도가 상이하다.
¶ 4.1. 군사 및 전술 장비 (Military & Tactical Gear)
- 플레이트 캐리어 (Plate Carrier): 방탄판(SAPI Plate)의 고중량을 지지해야 하므로 어깨끈 연결부에 'X-Box' 스티치와 3중 바텍을 혼용한다. 1000D 원단을 4겹 이상 겹쳐 봉제하므로 바늘 끝 형상이 원단 조직을 뚫기 용이한 'R' 포인트 또는 'SPI' 포인트를 사용해야 한다. 특히 NIR(Near-Infrared) 위장 규격을 준수하기 위해 적외선 반사율이 제어된 특수 봉제사를 사용하며, 이는 야간 투시경 노출 시 봉제선만 도드라져 보이는 현상을 방지한다.
- 3-Day 어썰트 팩: 대용량 배낭으로, 하단부 하중 집중점에 '리버스 스티치(Reverse Stitching)'를 5회 이상 반복하여 구조적 강성을 확보한다. 어깨 스트랩 내부에는 고밀도 EVA 폼을 삽입한 후 총합송 재봉기로 합봉하여 장시간 착용 시에도 폼의 변형을 최소화한다.
¶ 4.2. 법 집행 및 보안 (Law Enforcement)
- 듀티 벨트 (Duty Belt): 권총집, 수갑 파우치 등을 견뎌야 하므로 내부 보강재(PE Board)를 넣고 합봉한다. 이때는 바늘의 관통력이 극대화된 총합송 재봉기가 필수적이며, 벨트 끝단은 마찰에 의한 해짐을 방지하기 위해 1200D 이상의 발리스틱 나일론으로 바이어스 처리를 한다.
- 전술 조끼 (Tactical Vest): 신속 해체 시스템(Quick Release)이 포함된 경우, 와이어 통로의 봉제선이 매끄러워야 하므로 실리콘 오일 처리가 된 본디드사를 사용한다. 와이어 가이드 루프는 마찰 저항을 줄이기 위해 파라코드(Paracord)를 직접 봉제하거나 테플론 코팅된 웨빙을 사용하기도 한다.
¶ 4.3. 전문 아웃도어 및 산업용 (Outdoor & Industrial)
- 부시크래프트 배낭: 도끼, 칼 등 날카로운 장비를 수납하므로 내부 라이닝에 420D 이상의 고밀도 안감을 사용하고 시접을 바이어스 테이프로 2중 처리한다. 외부에는 가죽 보강재를 덧대는 경우가 많으며, 이때는 가죽 전용 바늘(LR 포인트)로 교체하여 원단과 가죽의 이질적인 물성을 극복한다.
- 낙하산 하네스 및 안전 장구: 생명과 직결되므로 모든 봉제 땀수를 전수 검사하며, 실의 끝단은 반드시 5mm 이상 남기고 열처리(Heat Sealing)한다. ISO 9001 이상의 엄격한 품질 관리 하에 생산되며, 각 공정별로 작업자의 고유 식별 번호가 스탬핑된다.
¶ 주요 제조 결함 및 상세 해결 방안
| 결함 유형 | 원인 분석 (Root Cause) | 기술적 해결 방안 (Technical Solution) |
|---|---|---|
| 땀뜀 (Skip Stitch) | 고속 봉제 시 바늘의 굴절 또는 루퍼 타이밍 불일치 | 바늘을 DP×17 #23으로 증번하고, 가마(Hook)와 바늘 사이 간극을 0.05mm로 재설정 |
| 실 끊김 (Thread Breakage) | 바늘 구멍(Eye)과의 마찰열로 인한 나일론 용융 | 바늘 냉각 장치(Needle Cooler) 설치 및 실 통로에 실리콘 오일 컵 장착 |
| 몰리 간격 불량 | 웨빙 이송 시 노루발 압력 부족으로 인한 밀림 현상 | 전용 지그(Jig) 제작 및 컴퓨터 패턴 타커(Pattern Tacker) 도입으로 1.5인치 정밀 고정 |
| 원단 우글거림 (Puckering) | 윗실 장력 과다 및 이송 톱니 높이 부적절 | 밑실 장력을 50g 이하로 낮추고, 톱니 높이를 침판 위 0.8mm로 하향 조정 |
| 바늘 부러짐 | 웨빙 적층부(8겹 이상) 통과 시 바늘 강성 부족 | 바늘판 구멍 확장(2.5mm 이상) 및 타이밍을 표준보다 2~3도 늦춰 관통력 확보 |
| 바텍 위치 이탈 | 작업자의 시각적 오차 및 원단 투입 불균형 | 레이저 가이드 라인 설치 및 패턴 재봉기용 클램프 커스터마이징 |
¶ 품질 검사 및 관리 기준 (QC Standards)
택티컬 장비는 일반 가방보다 3배 이상의 엄격한 품질 기준을 적용한다.
- MOLLE/PALS 규격 검사:
- 수평 간격: 38mm (±1mm 오차 허용).
- 수직 간격: 25mm (±1mm 오차 허용).
- 전용 게이지(Gauge)를 삽입하여 파우치 결합 시 간섭 여부를 전수 확인한다.
- 바텍(Bartack) 침수 확인:
- 주요 하중 지점은 최소 28바늘에서 42바늘 사이의 밀도를 유지해야 한다.
- 실의 시작과 끝이 원단 내부로 인입되었는지, 혹은 열처리가 완벽한지 확인한다.
- 인장 강도 테스트 (Pull Test):
- 어깨 스트랩: 150kgf 이상의 인장 강도 유지 (샘플링 검사).
- 드래그 핸들(Drag Handle): 부상병 후송용 손잡이는 200kgf 이상의 하중에서 봉제선 파손이 없어야 한다.
- AQL(Acceptable Quality Level) 기준:
- 치명적 결함(Critical Defect - 봉제 누락, 원단 찢어짐): AQL 0.4.
- 주요 결함(Major Defect - 땀뜀, 규격 미달): AQL 1.0.
- 경미한 결함(Minor Defect - 실밥 미제거, 미세 오염): AQL 2.5.
¶ 현장 전문 용어 및 국가별 은어 (Glossary)
| 언어 | 용어 | 로마자/원어 | 비고 |
|---|---|---|---|
| 한국어 | 몰리백 | MOLLE Bag | 전술 가방의 통칭 |
| 한국어 | 도메 / 바텍 | Dome / Bartack | 보강 봉제 (일본어 '도메'에서 유래) |
| 한국어 | 시아게 | Shiage | 최종 마무리 및 검사 공정 |
| 한국어 | 하리바코 | Haribako | 바늘판/침판 (일본어 유래) |
| 한국어 | 나라시 | Narashi | 원단 연단(Spreading) 작업 |
| 일본어 | カン止め | Kandome | 바텍 보강 봉제 |
| 일본어 | 厚物ミシン | Atsumono Mishin | 중량물/극후물용 재봉기 |
| 일본어 | 押さえ | Osae | 노루발 (Presser Foot) |
| 베트남어 | May bọ | May bo | 바텍(Bartack) 공정 |
| 베트남어 | Máy bước | May buoc | 상하송/총합송 재봉기 (Walking foot) |
| 베트남어 | Chỉ nilon | Chi nilon | 나일론 봉제사 |
| 중국어 | 打枣 | Dǎ zǎo | 바텍 공정 (대추씨 모양 봉제) |
| 중국어 | 织带 | Zhīdài | 웨빙(Webbing) 부자재 |
| 중국어 | 步进马达 | Bùjìn mǎdá | 스테핑 모터 (자동화 장비 핵심) |
¶ 장비 세팅 및 유지보수 가이드 (Maintenance)
- 가마(Hook) 관리: 택티컬백용 대형 가마(Large Hook)는 일반 가마보다 실 보유량이 2배 많으나 마찰열에 취약하다. 매 4시간 가동 후 고온용 합성 오일을 주입해야 한다. 특히 Juki LU-2810-7과 같은 세미 드라이 모델은 가마 오일 급유량을 미세 조정 나사로 정밀하게 제어해야 실에 오일이 묻어나는 오염을 방지할 수 있다.
- 타이밍 조정: 1000D 원단 봉제 시 바늘이 최하점에 도달한 후 상승할 때, 가마의 끝(Hook Point)이 바늘 눈 상단 1.2mm 지점을 통과하도록 정밀 세팅한다. 이때 바늘과 가마 끝의 간극은 0.05mm를 유지하여 실의 루프(Loop)를 정확히 낚아채야 땀뜀을 방지할 수 있다.
- 에어 시스템: 자동 사절 시 발생하는 실 먼지가 가마 내부에 고착되면 땀뜀의 원인이 된다. 작업 종료 후 80psi 이상의 압축 공기로 청소하는 것이 필수적이다. 특히 컴퓨터 바텍기(KE-430HX 등)는 실 먼지가 센서를 가릴 경우 에러 코드가 발생하므로 일일 점검이 요구된다.
¶ 제조 공정 흐름도 (Manufacturing Flowchart)
graph TD
A[원단 및 웨빙 정밀 커팅 - 레이저/다이컷] --> B[몰리 및 바텍 위치 정밀 마킹]
B --> C[웨빙 가고정 봉제 - 본봉/가봉]
C --> D[컴퓨터 패턴 바텍/몰리 자동 봉제]
D --> E[몸판 및 사이드 패널 결합 - 총합송]
E --> F[어깨 스트랩 및 하중 지점 보강 봉제 - X-Box]
F --> G[내부 시접 바이어스 테이핑 처리 - 바인더]
G --> H[최종 시아게 및 실밥 열처리 - Heat Sealing]
H --> I[QC 검사 - 규격 측정 및 인장 테스트]
I --> J[금속 탐지 및 완제품 포장]
J --> K[최종 출하]
¶ 관련 기술 항목 및 트렌드
- Laser Cut MOLLE: 최근에는 웨빙을 덧대는 대신 하이팔론(Hypalon)이나 라미네이트 원단을 레이저로 타공하여 무게를 줄이고 부피를 최소화하는 기술이 주류로 부상하고 있다. 이는 봉제 공수를 줄여주지만, 레이저 커팅 단면의 열처리 품질이 내구성을 결정한다.
- NIR(Near-Infrared) 위장: 야간 투시경에 노출되지 않도록 원단, 실, 웨빙 모두에 적외선 반사율 제어 처리가 된 자재를 사용한다. 이는 주로 군납용 택티컬백에서 필수적인 사양이다.
- 본디드 나일론사 (Bonded Nylon): 실의 가닥이 풀리지 않도록 화학적 결합 처리를 한 실로, 택티컬백의 내구성을 결정짓는 핵심 요소다. 일반 나일론사보다 강도가 높고 바늘 열에 강하다.
- 총합송(Unison Feed): 바늘, 노루발, 톱니가 일체형으로 움직이는 이송 방식으로, 가방 제조의 '골드 표준'이다. 특히 두꺼운 원단이 겹치는 구간에서 층밀림 현상을 완벽히 억제한다.
¶ 국가별 생산 관리 실무 차이
- 한국 (KR): 특전사 등 내수 군납 물량 중심. 숙련공의 '도메' 처리 능력이 탁월하며, 소량 다품종 고품질 샘플 제작에 강점이 있다. 현장에서는 여전히 일본어 유래 용어(시아게, 하리바코 등)가 지배적으로 사용되며, 장비 세팅 시 작업자의 감각에 의존하는 경향이 크다.
- 베트남 (VN): 미군(Mil-Spec) 및 글로벌 브랜드(5.11 Tactical 등)의 대량 생산 기지. Brother, Juki의 자동화 패턴 타커를 수백 대 운용하며 공정 표준화가 매우 잘 되어 있다. 'Máy bước(상하송)' 장비의 유지보수를 위한 전문 메카닉 팀이 상주하며, 데이터 기반의 품질 관리가 이루어진다.
- 중국 (CN): 광저우 화두(花都) 지역을 중심으로 부자재 공급망이 완벽히 구축되어 있다. 최근에는 저가형 폴리 원단 제품과 고가형 레이저 컷 제품으로 시장이 양극화되는 추세다. '打枣(바텍)' 공정의 자동화율이 매우 높으며, 자체 브랜드 재봉기(Jack, Hikari 등)를 활용한 원가 절감 노하우가 뛰어나다.
¶ 실전 트러블슈팅 (Troubleshooting)
- 증상: 바텍 봉제 시 밑면의 실이 뭉침 (Bird Nesting)
- 원인: 윗실 장력 조절기(Tension Post)에 실 먼지가 끼어 장력이 해제되거나, 사절 후 남은 실의 길이가 너무 짧아 가마에서 이탈함.
- 조치: 장력 디스크 청소 및 윗실 인입 경로 재점검. 사절 타이밍을 조정하여 잔여 실 길이를 35mm 이상으로 확보.
- 증상: 원단 뒷면에 이송 톱니 자국(Feed Mark)이 심함
- 원인: 노루발 압력이 과도하거나 톱니 날이 너무 날카로움. 특히 500D 이하의 얇은 원단에서 자주 발생.
- 조치: 노루발 압력을 1kgf 낮추고, 고무 코팅 톱니 또는 미세 치형 톱니로 교체. 필요 시 침판을 '샌드 블래스트' 처리된 제품으로 교체하여 마찰력을 분산.
- 증상: 코너 회전 시 땀길이가 급격히 짧아짐
- 원인: 상하송 노루발의 보행 타이밍(Walking Timing) 불일치. 내외 노루발의 교차 높이가 낮아 단차를 넘지 못함.
- 조치: 내외 노루발의 교차 높이를 6mm 이상으로 재설정하여 단차 극복 능력 향상. 캠(Cam) 조정을 통해 바늘과 노루발의 동기화 타이밍을 재설정.
¶ 관련 항목
- MOLLE (Modular Lightweight Load-carrying Equipment): 택티컬백의 표준 결합 시스템.
- Cordura (코듀라): 택티컬백에 가장 널리 사용되는 고강도 나일론 브랜드.
- MIL-SPEC (미군 사양): 군용 장비의 내구성과 성능을 규정하는 표준.
- Bartack (바텍): 하중이 집중되는 부위를 보강하는 고밀도 지그재그 봉제 기술.
- Unison Feed (총합송): 극후물 봉제를 위한 3중 이송 메커니즘.
- Bonded Nylon Thread (본디드 나일론사): 고부하 봉제에 특화된 코팅 봉제사.
- ISO 4915: 봉제 스티치 분류 및 용어에 관한 국제 표준.
- SAPI Plate: 플레이트 캐리어에 삽입되는 방탄판 규격.
