¶ 정의 및 개요

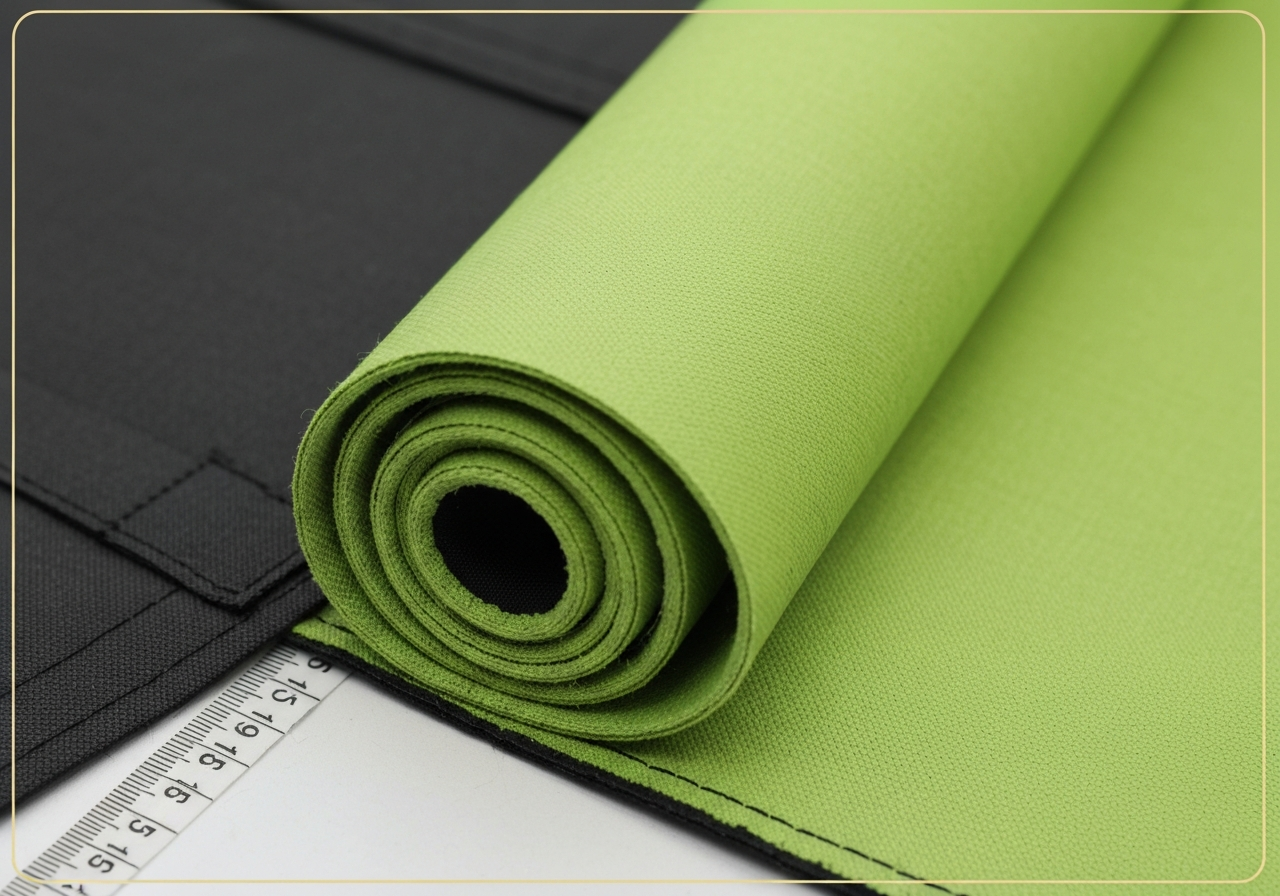

타포린(Tarpaulin)은 고강도 폴리에스테르(Polyester) 또는 나일론(Nylon) 직포(Base Fabric, 기포)의 양면에 PVC(Polyvinyl Chloride), PE(Polyethylene), 또는 TPU(Thermoplastic Polyurethane)를 코팅하거나 라미네이팅하여 제작한 고기능성 복합 방수 원단입니다. 산업 현장에서는 용도에 따라 '천막지', '갑바(Kappa)', '방수포' 등으로 불립니다.
타포린의 핵심 구조는 물리적 강도를 결정하는 내부 기포와 화학적 차단 성능을 결정하는 외부 코팅층의 결합에 있습니다. 일반 직물과 달리 바늘이 관통할 때 원사 사이를 비집고 들어가는 것이 아니라 코팅막을 물리적으로 파괴(천공)하며 진입하므로, 봉제 공정에서는 수밀성 유지와 인열 강도 저하 방지가 품질 관리의 핵심입니다. 17세기 해상 운송 시 화물 보호를 위해 타르(Tar)를 칠한 캔버스(Palling)에서 그 명칭이 유래되었으나, 현재는 고분자 화학 기술을 바탕으로 한 합성수지 코팅 제품이 주류를 이룹니다. 현대의 타포린은 단순 방수를 넘어 방염(Flame Retardant), 항균(Anti-bacterial), UV 차단, 정전기 방지 등 특수 기능을 부여하여 항공, 군사, 재난 구호 등 광범위한 분야에서 필수 자재로 활용됩니다.
¶ 기술 사양 및 장비 기준 (Technical Specifications)
| 항목 | 세부 사양 및 기준 데이터 | 비고 |
|---|---|---|
| 주요 소재 구성 | Polyester/Nylon Base Fabric + PVC/PE/PU/TPU Coating | 용도별 코팅 선택 |
| 기포 밀도 (Denier) | 250D, 500D, 1000D, 1500D, 2000D, 3000D | 산업용은 1000D 이상 |
| 봉제 방식 (ISO 4915) | Class 301 (Lockstitch), Class 401 (Chainstitch) | 301 방식이 주류 |
| 기계 유형 | 상하송 본봉(Walking Foot), 롱암(Long Arm), 실린더 베드 | 극후물용 사양 필수 |
| 주요 권장 모델 | Juki LG-158, Juki TSC-441, Brother BAS-342H, Seiko SK-2B | 실존 모델 검증 완료 |
| 바늘 시스템 | 135×17 (DP×17), DY×3, DD×1 (Size #22 ~ #25 / 140 ~ 200) | D-Point(삼각) 권장 |
| 권장 SPI | 4 - 6 SPI (25.4mm당 땀수) | 고밀도 시 인열 위험 |
| 사용 실 (Thread) | Bonded Nylon/Polyester (#0, #5, #8, #20) | 본딩 처리 필수 |
| 최대 봉제 속도 | 800 - 1,200 spm (Stitches Per Minute) | 발열 관리 임계점 |
| 접합 기술 | 고주파 융착(HF), 열풍 용접(Hot Air), 초음파 융착 | 무봉제 접합 병행 |
| 장력 설정 (Towa) | 상실(Upper): 150~250g / 하실(Bobbin): 30~50g | 본딩사 기준 |
¶ 주요 적용 분야 및 부위별 상세 사양
¶ 3.1 물류 및 운송 (Logistics)
- 트럭 적재함 커버 (Truck Tarp): 1000D~1500D PVC 타포린 사용. 자외선 노출이 잦으므로 UV 안정제가 첨가된 원단을 사용하며, Juki LG-158과 같은 롱암 미싱으로 대형 직선 봉제를 수행합니다. 특히 코너 부위는 2,000D 이상의 고강도 원단으로 덧댐(Patching) 처리를 하여 로프 장력에 의한 파손을 방지합니다.
- 컨테이너 사이드 커튼 (Curtain Sider): 반복적인 개폐 동작에 견디도록 굴곡 저항(Flex Cracking)이 강한 소재를 선택하며, 하단 롤러 부착 부위는 웨빙(Webbing) 테이프로 이중 보강 봉제합니다. 이때 봉제선은 ISO 4915 Class 401(체인스티치)을 사용하여 신축 대응력을 높이기도 합니다.
¶ 3.2 산업 및 건설 (Industrial & Construction)
- 공사 현장 가림막 (Mesh Tarp): 통기성을 위해 메쉬 기포를 사용하며, 가장자리 아일렛(Eyelet) 타공 부위는 타포린을 2~3겹 겹쳐 봉제하여 하중 집중으로 인한 파손을 방지합니다. 테두리 마감 시 50mm 폴리에스테르 웨빙을 삽입하여 인장 강도를 극대화합니다.
- 오일 펜스 (Oil Fence): 해수 및 기름에 대한 화학적 저항성이 필수적이며, 봉제보다는 고주파 융착(HF Welding)을 통해 완전 밀폐 구조를 형성합니다. 내부 부력재 삽입 구간은 0.5mm 이상의 두꺼운 PVC 층을 적용하여 마찰에 대비합니다.
- 대형 막구조물 (Membrane Structure): 이벤트용 텐트나 임시 창고에 사용되며, 2000D 이상의 기포에 PVDF(Polyvinylidene Fluoride) 표면 처리를 추가하여 오염 방지 및 내후성을 강화합니다. 접합부의 폭은 최소 40mm 이상 확보하여 열풍 용접을 실시합니다.
¶ 3.3 아웃도어 및 잡화 (Outdoor Gear)
- 방수 드라이 백 (Dry Bag): 500D~1000D 타포린을 사용하며, 바닥면 접합 시 실린더 베드 미싱을 활용합니다. 봉제 후 내부 솔기에 20mm 폭의 심실링 테이프를 열압착하여 수밀성을 확보합니다. TPU 코팅 타포린의 경우 PVC보다 가볍고 유연하여 고급형 라인업에 적용됩니다.
- 배달용 보온/보냉 가방: 내부에 단열재(PE Foam)를 삽입하고 타포린 외장재와 함께 봉제합니다. 모서리 부위의 두께가 5mm 이상 두꺼워지므로 상하송(Walking Foot) 기능이 강력한 Juki TSC-441과 같은 장비가 요구됩니다. 내부 안감은 세척이 용이하도록 표면이 매끄러운 PE 타포린을 주로 사용합니다.
¶ 주요 결함 및 기술적 해결 방안 (Troubleshooting)
¶ 4.1 바늘 열에 의한 코팅 융착 (Needle Heat Melting)
- 현상: 고속 봉제 시 바늘 온도가 200℃ 이상 상승하여 PVC 코팅이 녹아 바늘 구멍을 막거나 실을 단절시킴.
- 해결:
- 바늘 냉각 장치(Needle Cooler)를 통한 냉풍 공급.
- 실리콘 오일(SF Oil) 탱크를 장착하여 실과 바늘에 윤활성 부여.
- 마찰 계수가 낮은 테플론(Teflon) 또는 세라믹 코팅 바늘 사용.
¶ 4.2 스티치 건너뜀 (Stitch Skipping / 메카)
- 현상: 타포린의 높은 반발력과 두께로 인해 바늘이 진입 시 휘어지며 가마(Hook)와의 타이밍이 어긋남.
- 해결:
- 바늘 규격을 Size #23 이상으로 상향하여 강성 확보.
- 가마와 바늘 사이의 간극(Clearance)을 0.05mm로 정밀 조정.
- 바늘 가드(Needle Guard)를 세팅하여 바늘의 휨 현상 억제.
¶ 4.3 원단 찢어짐 (Postage Stamp Tearing / 우표 천공 현상)
- 현상: SPI(땀수)가 너무 높아 바늘 구멍이 절취선 역할을 하여 외부 충격 시 봉제선을 따라 원단이 파손됨.
- 해결:
- SPI를 4~5 범위로 하향 조정하여 바늘 구멍 간 간격 확보.
- 봉제선 하단에 보강 테이프(Reinforcement Tape)를 삽입하여 하중 분산.
- 바늘 끝 형상을 R-Point에서 D-Point로 변경하여 섬유 절단을 최소화하고 코팅층만 깨끗하게 관통 유도.
¶ 4.4 코팅 박리 (Delamination)
- 현상: 융착 공정 시 과도한 열/압력으로 인해 기포와 코팅층이 분리됨.
- 해결:
- 융착 장비의 온도(180~220℃) 및 압력 캘리브레이션.
- 원단 입고 시 ASTM D751 기준 접착 강도 사전 검사 실시.
- 고주파 융착 시 출력(kW)과 가압 시간(Dwell Time)의 상관관계를 데이터화하여 관리.
¶ 4.5 실 풀림 및 장력 불균형 (Thread Unraveling & Tension Issue)
- 현상: 본딩사의 강한 회전 탄성으로 인해 밑실이 보빈 케이스에서 튀어 오르거나, 상실 장력이 부족하여 원단 하단에 실 뭉침 발생.
- 해결:
- Towa 장력계를 사용하여 하실 장력을 30~50g 내외로 일정하게 유지.
- 보빈 케이스 내부에 판스프링(Anti-Spin Spring)을 장착하여 관성 회전 방지.
- 상실 경로에 실리콘 패드를 설치하여 실의 꼬임(Kink)을 1차적으로 제거.
¶ 4.6 원단 밀림 현상 (Ply Shifting)
- 현상: 상하 원단 간의 마찰 계수 차이로 인해 봉제 끝단에서 두 원단의 길이가 맞지 않는 현상 발생.
- 해결:
- 단순 하송(Drop Feed) 방식 대신 상하송(Unison Feed/Walking Foot) 미싱 사용 필수.
- 노루발 압력을 5kgf 이상으로 증폭시키되, 테플론 노루발을 사용하여 표면 저항 감소.
- 대형 작업물의 경우 풀러(Puller) 장치를 장착하여 후방에서 일정한 속도로 견인.
¶ 품질 검사 및 국제 테스트 기준 (Quality Control)
- 내수압 테스트 (Hydrostatic Pressure Test / ISO 811): 봉제 및 융착 부위가 특정 수압(mmH2O)을 견디는지 측정합니다. 일반 산업용은 5,000mm 이상, 특수 방수용은 10,000mm 이상을 합격 기준으로 합니다.
- 인장 및 인열 강도 (Tensile & Tear Strength / ISO 1421, ISO 4674): 원단 자체와 봉제선의 파단 강도를 확인합니다. 타포린은 경사(Warp)와 위사(Weft)의 강도 차이가 발생하므로 양방향 모두 측정합니다. ISO 1421은 스트립법을 통한 인장 강도를, ISO 4674는 엘멘도르프(Elmendorf)법 등을 통한 인열 저항을 규정합니다.
- 접착 강도 테스트 (Adhesion Test / ASTM D751): 코팅층이 기포에서 분리되는 데 필요한 힘을 측정합니다. 목표치는 통상 80N/5cm 이상입니다.
- 가속 노화 테스트 (Accelerated Weathering / ISO 4892-2): 제논 아크 램프를 이용해 UV 노출 및 온습도 변화 후 색상 변화(Color Fastness) 및 강도 저하율을 측정합니다. 옥외용 타포린의 경우 1,000시간 이상의 테스트를 거칩니다.
- 연소 성능 테스트 (Flammability / ISO 6941, NFPA 701): 방염 타포린의 경우 수직 방향 연소 시 불꽃의 확산 속도와 잔염 시간을 측정합니다. ISO 6941은 수직 배치된 시편의 화염 전파 특성을 정밀하게 측정하는 기준입니다.
- 외관 검사 (Visual Inspection): 핀홀(Pin-hole), 피쉬 아이(Fish-eye), 이물질 혼입, 색상 이색(Color Shading) 여부를 전수 검사합니다. 특히 코팅 두께의 균일성(Micrometer 측정)을 롤(Roll)의 좌, 중, 우 3개 지점에서 확인합니다.
¶ 현장 용어 및 국가별 실무 차이 (Glossary & Regional Nuances)
| 구분 | 용어 | 상세 설명 및 유래 |
|---|---|---|
| 한국 (KR) | 갑바 (Kappa) | 일본어 'Kapa(Raincoat)'에서 유래. 주로 트럭 커버나 대형 방수포를 지칭. |
| 한국 (KR) | 하도메 (Hadome) | 아일렛(Eyelet) 또는 금속 구멍 보강재를 뜻하는 현장 은어. |
| 베트남 (VN) | Vải bạt | 타포린 및 두꺼운 캔버스를 통칭. 수출용 드라이백 생산 시 주로 사용. |
| 중국 (CN) | 夹网布 (Jiā wǎng bù) | 폴리 메쉬 기포가 삽입된 타포린을 구체적으로 지칭. |
| 일본 (JP) | 帆布 (Hanpu) | 원래 캔버스를 뜻하나, 현장에서는 코팅된 타포린과 혼용하여 사용. |
| 공통 | 시아게 (Shiage) | 봉제 완료 후 실밥 제거, 열처리 마무리 공정. |
| 공통 | 랍빠 (Binder) | 원단 가장자리를 테이프로 감싸 봉제하는 보조 기구. |
¶ 국가별 실무 특징
- 한국 (KR): 고숙련 기능공 중심의 소량 다품종 생산에 강점이 있으며, Juki TSC-441과 같은 일제 헤비듀티 장비 유지보수 능력이 뛰어납니다. 현장에서는 '단도리(준비)' 과정에서 바늘 끝을 미세하게 연마하여 발열을 줄이는 노하우를 공유하기도 합니다.
- 베트남 (VN): 글로벌 아웃도어 브랜드의 OEM 기지로서, ISO 품질 매뉴얼에 따른 엄격한 공정 관리가 특징입니다. 고온다습한 기후로 인해 원단 보관 시 점도 변화 관리에 집중하며, 에어컨이 완비된 자재 창고(Bonded Warehouse) 운영이 필수적입니다.
- 중국 (CN): 원자재(PVC, 기포) 수급이 가장 원활하며, 대형 고주파 융착기를 활용한 자동화 생산 라인이 발달해 있습니다. 'Flex'라 불리는 광고용 타포린 시장의 점유율이 높으며, 대량 생산 시 원가 절감을 위해 PE 타포린의 비중이 높습니다.
¶ 장비 세팅 및 실전 기술 가이드 (Technical Deep Dive)
- 노루발 (Presser Foot): PVC 표면과의 마찰을 줄이기 위해 테플론(Teflon) 노루발 사용이 필수적입니다. 마찰이 심할 경우 노루발 바닥에 테플론 테이프를 부착하거나 실리콘 스프레이를 소량 도포합니다. 압력은 보통 5~8kgf 사이에서 원단 두께에 따라 가변적으로 설정합니다.
- 이송 톱니 (Feed Dog): 미끄러운 코팅면의 원활한 이송을 위해 거친 톱니(Coarse Tooth)를 사용하며, 톱니 높이는 원단 두께에 따라 1.2mm~1.5mm로 설정합니다. 톱니의 경사각을 미세하게 조정하여 원단이 뒤로 밀리는 현상을 방지합니다.
- 바늘 끝 형상 (Needle Point): 코팅막을 깨끗하게 절개하여 발열을 줄일 수 있도록 D-Point(삼각 바늘) 또는 SD-Point 계열을 사용합니다. 일반 R-Point는 코팅을 찢어 발열을 가중시키고 땀 건너뜀을 유발합니다. 가죽용 LR-Point는 타포린 기포의 섬유를 과도하게 절단하여 인열 강도를 떨어뜨리므로 주의가 필요합니다.
- 실 장력 (Tension): 본딩사(Bonded Thread)는 실의 꼬임이 강하므로 일반 본봉보다 강한 장력 스프링이 필요합니다. 윗실 장력은 원단 사이에서 매듭이 형성되도록 하실보다 4~5배 강하게 설정합니다. Towa 장력계 기준 상실 200mN, 하실 40mN 수준이 표준입니다.
- 심실링 세팅 (Seam Sealing): 테이프 접합 시 온도는 180~220℃, 압력은 2~3kg/cm², 속도는 5~8m/min 범위에서 원단 두께에 따라 최적값을 산출합니다. TPU 타포린은 PVC보다 낮은 온도(160~180℃)에서 접합이 가능합니다.
¶ 공정 흐름도 (Process Flowchart)
graph TD
A[원단 입고 및 검단/검척] --> B[재단 / Cutting]
B --> C{접합 방식 결정}
C -- 고강도 요구 --> D[상하송 본봉 봉제 / Walking Foot]
C -- 완전 방수 요구 --> E[고주파/열풍 융착 / Welding]
D --> F[심실링 테이프 열압착 / Seam Sealing]
E --> G[아일렛/웨빙 부자재 부착]
F --> G
G --> H[내수압 및 인장강도 검사]
H --> I[시아게 및 최종 외관 검사]
I --> J[포장 및 출하]
¶ 유지보수 및 관리 (Maintenance)
- 가마(Hook) 청소: 타포린 봉제 시 발생하는 PVC 미세 가루와 실 먼지가 가마의 급유 구멍을 막을 수 있습니다. 매 4시간 작업 후 에어건으로 청소하고 고점도 가마유를 보충해야 합니다.
- 타이밍 점검: 타포린의 두께와 반발력으로 인해 바늘 휨 현상이 잦으므로, 바늘이 최하점에서 상승 시 가마 끝(Hook Point)과의 거리가 0.05mm~0.1mm를 유지하는지 수시로 확인합니다.
- 노루발 압력 조절: 원단에 노루발 자국(Presser Mark)이 남지 않으면서도 층간 밀림이 발생하지 않는 임계 압력을 설정합니다. 장시간 작업 시 노루발 바닥의 테플론 마모 상태를 점검합니다.
- 바늘 교체 주기: 타포린은 바늘 끝의 마모가 빠르므로, 육안상 문제가 없더라도 8시간 작업 후에는 바늘을 교체하는 것이 스티치 품질 유지에 유리합니다. 마모된 바늘은 원단 관통 시 소음을 유발하고 발열을 가속화합니다.
¶ 관련 항목 및 참조 용어
- PVC 코팅 (PVC Coating): 방수 및 내구성 향상을 위해 폴리염화비닐을 도포하는 공정.
- 고주파 융착 (HF Welding): 27.12MHz 대역의 전자기파를 이용해 원단 분자를 진동시켜 접합하는 기술.
- 데니어 (Denier): 실의 굵기 단위. 9,000m당 무게(g). 타포린의 물리적 강도 지표.
- 방염 처리 (FR Treatment): NFPA 701 또는 ISO 6941 기준에 따른 화재 확산 방지 처리.
- 무독성 타포린 (Non-Toxic Tarp): REACH/RoHS 기준에 따라 프탈레이트계 가소제를 제거한 친환경 소재.
- 아일렛 (Eyelet/Grommet): 끈을 통과시키기 위한 구멍 보강재. 현장 용어 '하도메'.
- 웨빙 (Webbing): 고강도 나일론/폴리에스테르 띠. 타포린의 테두리나 손잡이 보강용으로 사용.
- 본딩사 (Bonded Thread): 고속 봉제 시 실의 풀림을 방지하기 위해 화학적 처리를 한 기능성 재봉사.
- ISO 4915: 봉제 산업에서 사용하는 스티치 유형의 국제 표준 분류 체계. 타포린 가공 시 301(본봉)과 401(체인)이 핵심임.
