¶ 정의 및 개요

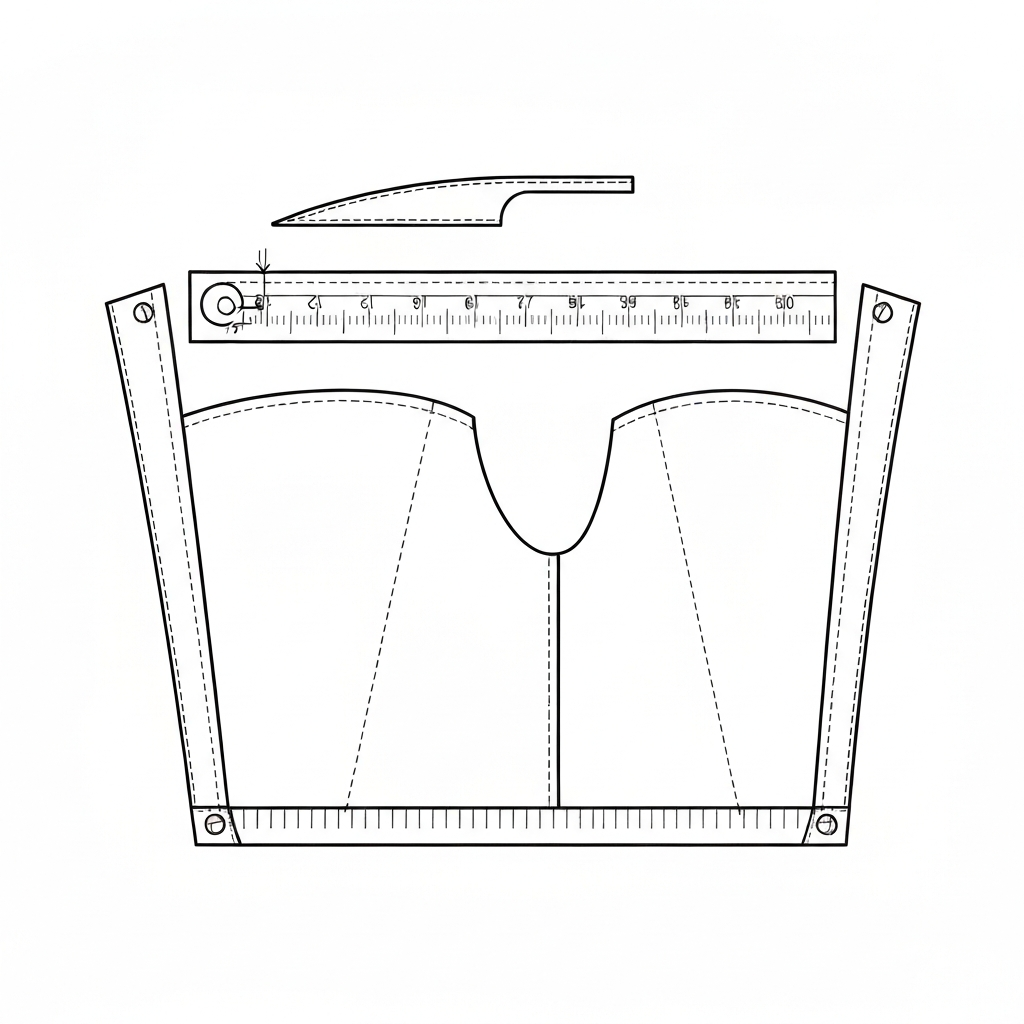

형판(Template)은 봉제 공정에서 제품의 일관된 형상, 치수, 위치를 유지하기 위해 사용하는 물리적 가이드 도구이자 정밀 지그(Jig)입니다. 현장에서는 일본어 '카타(型)'에서 유래한 '가다'라는 용어로 더 널리 통용되나, 공식 기술 문서에서는 '형판' 또는 '템플릿'으로 표기합니다.
물리적·기계적 작동 원리 측면에서 형판은 재봉기의 X-Y 축 이동 좌표와 원단을 하나의 유닛으로 결합하는 '인터페이스' 역할을 수행합니다. 자동 패턴 재봉기(Pattern Sewer)에서 형판은 원단을 강력한 공압으로 클램핑(Clamping)하여, 고속 이동 시 발생하는 관성과 원단의 유동을 억제합니다. 이때 바늘은 형판에 정밀하게 가공된 가이드 홈(Groove)을 따라 이동하며, 형판의 두께는 바늘이 원단을 관통한 후 상승할 때 원단이 바늘을 따라 올라오는 '플래깅(Flagging)' 현상을 물리적으로 차단하여 루프(Loop) 형성을 안정화합니다.
유사 기법인 '프리핸드(Free-hand) 봉제'나 '가이드 풋(Guide Foot) 사용'과 비교했을 때, 형판은 작업자의 숙련도와 상관없이 0.1mm 단위의 반복 정밀도를 보장한다는 점이 가장 큰 차별점입니다. 수동 마킹 공정에서는 단순한 '눈(Eye)'의 역할을 하지만, 자동화 공정에서는 기계의 '손(Hand)'과 '뇌(Data)'를 연결하는 핵심 지그로 기능합니다. 특히 ISO 18896(의류 패턴 제작 용어) 기준에 따른 정밀 설계가 뒷받침될 때, 대량 생산 체제에서의 품질 편차를 제로에 가깝게 수렴시킬 수 있습니다.
¶ 기술 사양표
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 스티치 분류 (ISO 4915) | Class 301 (본봉 / Lockstitch) | 가장 일반적인 단선 본봉 |
| 패턴 설계 표준 | ISO 18896 (의류 패턴 제작 용어) | 패턴 설계 및 명칭의 국제 기준 |
| 주요 적용 기계 | 자동 패턴 재봉기 (Pattern Sewer) | Juki AMS, Brother BAS, Sunstar SPS 등 |
| 대표 모델 | Juki AMS-210EN, Brother BAS-311HN, Sunstar SPS/E-2516 | 자동화 공정의 표준 장비 |
| 바늘 시스템 | DP×5, DP×17 (Nm 90 ~ Nm 140) | 소재 두께 및 강도에 따라 선택 |
| 일반 SPI 범위 | 8 ~ 14 SPI (땀길이 1.8mm ~ 3.2mm) | 공정 및 원단 특성에 따라 가변적 |
| 형판 소재 | 아크릴(Acrylic), PC(Polycarbonate), 알루미늄, 에폭시 | 내구성, 투명도, 내열성 고려 |
| 최대 봉제 속도 | 2,500 ~ 2,800 spm | 기계 모델 및 형판 복잡도에 따름 |
| 공압(Air Pressure) | 0.5 ~ 0.55 MPa (5.0 ~ 5.5 kgf/cm²) | 클램프 고정용 표준 압력 |
| 밑실 장력 (Towa 기준) | 25 ~ 35 gf (250 ~ 350 mN) | 자동 패턴기 표준 장력 범위 |
| 형판 홈 폭 (Groove Width) | 바늘 직경의 2.5 ~ 3.5배 | 바늘 간섭 방지 및 루프 형성 공간 확보 |
| 허용 오차 | ±0.5mm (일반), ±0.3mm (정밀 가공) | CAD 설계 및 CNC 가공 기준 |
¶ 주요 적용 분야
¶ 3.1. 의류 (Apparel)
의류 제조에서 형판은 단순한 가이드를 넘어 제품의 '핏(Fit)'과 '대칭성'을 결정짓는 핵심 요소입니다. * 칼라 및 커프스 (Collar & Cuffs): 셔츠나 자켓의 외곽선 정밀 봉제에 사용됩니다. 좌우 대칭과 곡선률의 완벽한 일치가 필수적이며, 형판을 통해 0.5mm의 오차도 허용하지 않는 정밀한 외관을 구현합니다. 특히 칼라 끝(Point)의 각도를 일정하게 유지하기 위해 샌드위치형 형판을 사용하여 원단의 밀림을 원천 차단합니다. * 청바지 뒷주머니 (Back Pocket): 포켓의 5각형 또는 특유의 곡선 형상을 유지하며 고속으로 부착합니다. 두꺼운 데님 원단(12~14oz)을 고정하기 위해 0.6MPa 이상의 강력한 클램핑력이 요구되며, 포켓의 위치를 0.1mm 단위로 제어하여 좌우 비대칭 불량을 방지합니다. * 라벨 및 벨크로 (Label & Velcro): 브랜드 로고 라벨, 케어 라벨, 벨크로 테이프의 4면 박음질에 사용됩니다. 라벨의 뒤틀림을 방지하고 정확한 마진(Margin)을 확보합니다. 최근에는 라벨 자동 공급 장치와 형판을 결합하여 생산성을 200% 이상 향상시키고 있습니다. * 다트 (Dart): 신체 곡선을 만드는 다트의 시작과 끝점을 정밀하게 제어하여 제품의 입체감을 균일하게 유지합니다. 수동 봉제 시 발생하는 끝부분의 '붕 뜨는 현상'을 형판의 정밀한 이송 제어로 해결합니다. * 플래킷 (Placket): 폴로 셔츠나 남성용 셔츠의 앞단추 여밈 부위 봉제 시, 직선도와 단추 구멍 위치의 정확도를 확보하기 위해 1,000mm 이상의 장축 형판을 사용하기도 합니다.
¶ 3.2. 가방 및 잡화 (Bags & Goods)
가방 제조는 의류보다 두꺼운 소재와 복잡한 적층 구조를 다루므로 형판의 역할이 더욱 절대적입니다. * 핸들 보강 (Handle Reinforcement): 가방 핸들 연결 부위의 Box-X 스티치 등 하중을 견뎌야 하는 부위의 일정한 땀수와 강도를 확보합니다. 가죽과 웨빙(Webbing)이 겹치는 부위에서 바늘 휨을 방지하기 위해 특수 열처리된 형판 가이드를 적용합니다. * 지퍼 창틀 (Zipper Window): 지퍼가 노출되는 부위의 정밀한 사각 봉제를 수행합니다. 직선도와 코너 각도의 정확성이 제품의 품질을 결정하며, 지퍼 이빨(Teeth)과의 간섭을 피하기 위해 형판 설계 시 1.5mm 이상의 세밀한 오프셋(Offset) 설정이 필요합니다. * 장식 스티치 (Decorative Stitching): 가죽 지갑이나 벨트 위의 복잡한 기하학적 패턴을 반복적으로 구현합니다. 수동으로는 불가능한 0.2mm 간격의 이중 스티치 등을 형판을 통해 표준화합니다. * 엠블럼 및 패치 부착: 가죽 가방 전면의 금속 엠블럼 베이스나 자수 패치를 부착할 때, 원단의 손상을 방지하면서도 정확한 수평을 유지하기 위해 투명 PC 소재의 형판을 사용합니다.
¶ 3.3. 특수 산업 (Specialty)
- 자동차 에어백 (Airbag): 전개 제어선 봉제 시 ISO 13935-1(봉합 강도) 및 IATF 16949 품질 기준에 따른 고도의 정밀도가 요구됩니다. 형판은 봉제 데이터의 기록과 재현성을 보장하는 핵심 도구이며, 실 끊어짐 감지 센서와 연동되어 오봉제를 실시간으로 차단합니다.
- 카시트 (Car Seat): 두꺼운 가죽과 10mm 이상의 스펀지, 부직포가 적층된 구조를 고정하기 위해 특수 설계된 대형 형판(1,000mm x 600mm 이상)을 사용합니다. 적층 구조의 압축률을 계산하여 형판의 클램핑 높이를 설계하는 것이 노하우입니다.
- 군용 웨빙 및 안전벨트: 고강력사(High Tenacity Thread) 사용에 따른 마찰열을 견디기 위해 특수 열처리된 금속 형판이나 내열 PC 소재를 적용합니다. 3,000lb 이상의 인장 강도를 견뎌야 하는 부위의 스티치 패턴을 형판으로 규격화합니다.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
-
형판 내 원단 미끄러짐 (Fabric Slippage)
- 현상: 봉제 중 원단이 밀려 패턴이 왜곡되거나 치수 오차 발생.
- 원인: 클램프 공압 부족, 형판 바닥면의 마찰력 저하, 또는 원단 표면의 발수/실리콘 가공.
- 해결: 레귤레이터를 통해 공압을 0.5MPa 이상으로 조정. 형판 하부에 3M 미끄럼 방지 테이프나 800~1000번 샌드페이퍼 시트를 부착하여 마찰 계수를 증대시킴. 실리콘 가공 원단의 경우, 형판 접촉면에 고무 코팅(Rubber Coating)을 추가함.
-
바늘 부러짐 및 형판 파손 (Needle Breakage)
- 현상: 바늘이 형판 가이드 홈 벽면을 타격하여 파손됨.
- 원인: 기계 원점(Origin) 이탈, 형판 설계 시 홈 폭 부족, 고속 회전 시 바늘 휨(Deflection).
- 해결: 기계 파라미터에서 원점을 재설정하고, 가이드 홈 폭을 바늘 직경의 최소 3배 이상 확보. 강성이 높은 SERV 7 타입 바늘로 교체하여 휨 현상 억제. 바늘 번수가 Nm 110 이상일 경우 홈 폭을 3.5mm 이상으로 확장 권장.
-
원단 씹힘 및 우글거림 (Fabric Jamming/Puckering)
- 현상: 봉제선 주위 원단이 울거나 셔틀 훅에 원단이 끼임.
- 원인: 형판 내부 창틀과 원단 두께의 부적합(단차 미발생), 또는 과도한 밑실 장력.
- 해결: 원단 두께에 맞춰 형판 하부에 '단차 가공(Step Machining)'을 수행하거나 1~2mm 두께의 스펀지 패드 부착. Towa 장력계를 사용하여 밑실 장력을 30gf 내외로 하향 조정. 상사 장력 역시 120~150gf 수준으로 최적화.
-
스티치 건너뜀 (Skipped Stitch)
- 현상: 간헐적으로 땀이 형성되지 않음.
- 원인: 형판 두께로 인해 중간 노루발(Intermediate Presser)이 원단을 충분히 압착하지 못해 발생하는 '플래깅' 현상.
- 해결: 중간 노루발의 하사점 높이를 형판 표면에서 0.1mm까지 낮추고, 바늘 끝 형상을 소재에 맞는 포인트(예: 가죽은 LR 포인트, 니트는 SES 포인트)로 변경. 셔틀 훅과 바늘 사이의 간극(Clearance)을 0.05mm로 정밀 세팅.
-
열 변형에 의한 치수 오차 (Thermal Deformation)
- 현상: 장시간 가동 시 형판의 가이드 홈이 녹거나 변형됨.
- 원인: 2,500 spm 이상의 고속 봉제 시 발생하는 바늘 마찰열이 아크릴 소재에 전달됨.
- 해결: 내열성이 강한 PC(폴리카보네이트) 소재 사용. 바늘 냉각 장치(Needle Cooler)를 설치하여 냉각 에어를 0.2MPa 압력으로 상시 분사. 바늘 표면에 티타늄 코팅 처리가 된 제품을 사용하여 마찰계수 저감.
-
기름 오염 (Oil Stain)
- 현상: 원단이나 형판에 오일 자국 발생.
- 원인: 셔틀 훅 급유 과다 또는 헤드부 오일 비산.
- 해결: 무급유(Dry Head) 타입 기계 사용 권장. 형판 상부에 투명 오일 쉴드(Shield) 장착 및 훅 급유량 미세 조정. 오염 발생 시 즉시 이소프로필 알코올(IPA)로 형판 세척.
¶ 품질 검사 기준 (QC Standard)
- 치수 정밀도: 완성된 봉제 라인이 설계 CAD 도면 대비 ±0.5mm 이내(가죽 및 특수 산업은 ±0.3mm)의 오차를 유지해야 함.
- 스티치 일관성: 직선 및 곡선 구간에서 SPI가 일정해야 하며, 특히 360도 회전 구간이나 코너에서 땀이 튀거나 땀길이가 급격히 변하지 않아야 함.
- 압착 흔적 (Presser Mark): 형판 클램프가 원단을 누른 자국이 시아게(Finishing) 공정의 스팀 프레싱 후 완전히 제거되는지 확인. 민감 소재는 형판 접촉면에 펠트(Felt) 또는 우레탄 시트 부착 필수.
- 시작/끝점 일치: 도메(Backtack) 구간의 시작과 끝이 정확히 겹쳐져야 함. 표준 겹침 땀수는 2~3땀이며, 실 끝의 길이가 3mm 이하로 유지되는지 검사.
- 형판 마모도: 가이드 홈의 가장자리가 바늘에 긁혀 거칠어지지 않았는지 정기적으로 확인. 거친 홈은 실 끊어짐의 주원인이 됨. 50,000회 사이클마다 정밀 측정기로 홈 폭 변형 여부 전수 검사.
¶ 현장 용어 및 은어
| 언어 | 용어 | 로마자 표기 | 비고 |
|---|---|---|---|
| 한국어 (KR) | 형판 | Hyeong-pan | 공식 표준 용어. |
| 한국어 (KR) | 가다 | Gada | 일본어 '카타(型)' 유래. 실무 최다 사용 용어. |
| 한국어 (KR) | 모양자 | Moyang-ja | 수동 마킹용 얇은 PVC/종이 형판 지칭. |
| 베트남어 (VN) | Rập cứng | Rap cung | '딱딱한 패턴'. 종이 패턴(Rập giấy)과 대비됨. |
| 베트남어 (VN) | Khuôn mẫu | Khuon mau | 금형 또는 정밀 지그 형태의 형판. |
| 중국어 (CN) | 模板 | Múbǎn | 자동 패턴기용 템플릿 표준 용어. |
| 중국어 (CN) | 样板 | Yàngbǎn | 샘플 제작용 또는 마킹용 형판 포괄 지칭. |
| 일본어 (JP) | 型 (テンプレート) | Kata (Tenpure-to) | 형판의 원어 및 외래어 표기. |
¶ 장비 세팅 및 형판 설계 가이드
¶ 7.1. 중간 노루발(Intermediate Presser) 정밀 조정
- 간극 설정: 형판 이동 시 형판 표면에서 약 0.1~0.2mm의 간극(Clearance)을 유지하여 기계 부하를 최소화합니다. 이 간극이 너무 크면 봉제 시 원단이 들뜨고, 너무 작으면 형판 표면에 스크래치가 발생합니다.
- 압력 및 행정: 바늘이 하사점에 도달하기 전, 노루발이 원단을 확실히 눌러야 합니다. 노루발 압력 설정값은 (원단 두께 - 0.1mm)가 플래깅 방지에 가장 효과적입니다. 스트로크(Stroke)는 소재 두께에 따라 2.0mm에서 7.0mm 사이에서 가변적으로 설정합니다.
¶ 7.2. 실 장력(Thread Tension) 최적화
- 상사 장력: 자동 패턴기는 급격한 방향 전환이 많으므로, 상사 장력을 일반 본봉 대비 10~15% 낮게 설정하여 실 끊어짐을 방지합니다. (표준: 120~140gf)
- 밑실 장력: 보빈 케이스는 고속 정지 시 밑실 풀림을 방지하는 '안티 스핀 스프링(Anti-spin Spring)' 내장형을 사용합니다. Towa 장력계 기준 25~35gf가 표준이며, 가죽의 경우 40gf까지 상향 조정할 수 있습니다.
¶ 7.3. 속도 프로그래밍 (Speed Profiling)
- 직선 구간: 최대 속도(2,500~2,800 spm) 설정.
- 완만한 곡선 (R > 10mm): 1,200~1,500 spm으로 감속하여 원심력에 의한 땀 늘어짐 방지.
- 급격한 코너 (R < 3mm): 800 spm 이하로 설정하여 바늘 휨 및 땀 건너뜀 방지. 특히 코너 진입 2땀 전부터 감속 프로그래밍을 적용하는 것이 기술적 핵심입니다.
¶ 7.4. 형판 설계 시 오프셋(Offset) 및 가공 수치
- 오프셋(Offset): 바늘 중심에서 형판 가이드 벽면까지의 거리는 통상 1.5mm ~ 2.0mm로 설계합니다. 이는 노루발의 외경(통상 3.0~4.0mm)과 바늘의 유동 범위를 고려한 수치입니다.
- CNC 가공 조건: 아크릴 5mm 두께 기준, 스핀들 속도 18,000 RPM, 이송 속도(Feed Rate) 1,500mm/min으로 가공하여 절단면의 열 융착을 방지합니다. 가공 비트는 2.0mm 또는 3.0mm 초경 엔드밀을 사용합니다.
- 자석 배치: 샌드위치 형판의 경우, 상하판의 밀착력을 유지하기 위해 네오디뮴 자석을 50mm ~ 80mm 간격으로 배치합니다.
¶ 7.5. 소재별 형판 선택 가이드
- 아크릴(PMMA): 투명도가 높아 위치 확인이 용이하나 열변형 온도(약 80℃)가 낮아 소량 생산이나 샘플 제작용으로 적합합니다.
- 폴리카보네이트(PC): 내충격성이 아크릴의 30배 이상이며 내열성(약 120~140℃)이 우수하여 장기 양산용으로 가장 적합합니다.
- 알루미늄(AL 6061): 극도의 정밀도와 내구성이 필요한 자동차 부품 봉제에 사용합니다. 투명도가 없어 작업성은 떨어지나, 반영구적 사용이 가능하며 방열 효과가 뛰어납니다.
¶ 공정 흐름도 (Process Flow)
¶ 국가별 실무 차이 및 현장 노하우
- 한국 (Korea): 고부가가치 제품(자동차 시트, 브랜드 가방) 생산 비중이 높아 형판의 정밀도를 극도로 중시합니다. 알루미늄과 PC를 결합한 복합 형판을 선호하며, 별도의 지그 설계 전담팀을 운영하여 CAD 데이터와 실제 봉제물의 오차를 0.2mm 이내로 관리합니다.
- 베트남 (Vietnam): 대규모 라인 생산 위주로 형판의 내구성이 최우선입니다. 장기 사용 시 홈 마모를 방지하기 위해 가이드 홈에 금속 부싱(Bushing)을 삽입하거나, 마찰이 심한 부위에 스테인리스 스틸 테이프를 부착하는 보강 작업을 흔히 수행합니다. 현장에서는 'Rập cứng' 제작 시 비용 절감을 위해 고밀도 에폭시 판재를 활용하기도 합니다.
- 중국 (China): 속도 및 비용 효율성을 중시합니다. 공장 내부에 레이저 커팅기를 비치하여 현장 관리자가 즉석에서 형판을 제작/수정하는 '퀵 셋업(Quick Setup)' 능력이 매우 뛰어납니다. 저가형 자동 패턴기 보급률이 높아, 기계의 오차를 형판의 물리적 구조로 보완하는 변칙적 설계 노하우가 발달해 있습니다.
현장 노하우 (Pro-Tips): * 실리콘 오일 활용: 형판 가이드 홈에 실리콘 오일을 미량 도포하면 바늘 마찰열을 냉각시키고 실 끊어짐을 약 30% 감소시킬 수 있습니다. 특히 나일론 고강력사 사용 시 필수적입니다. * 이중 구조(Sandwich) 형판: 극박단(Very Thin Fabric)이나 실크 소재 봉제 시 상하판이 완전히 밀착되는 샌드위치 구조를 사용하여 원단 우는 현상을 원천 차단합니다. 이때 상판은 2mm PC, 하판은 3mm PC를 사용하는 것이 무게 밸런스에 좋습니다. * 에어 블로우(Air Blow) 자동화: 형판 홈에 쌓이는 먼지와 실밥은 땀 건너뜀의 원인이 되므로, 봉제 사이클마다 에어로 홈을 청소하는 공정을 기계 파라미터(Output 신호)에 추가하여 자동화합니다. * 단차 가공의 정밀도: 원단이 겹치는 부위(Seam Allowance)의 두께 차이를 형판 바닥면에 미리 깎아두는 '단차 가공' 시, 실제 원단 두께의 80%만 가공하는 것이 클램핑력을 유지하는 비결입니다.
¶ 관련 항목
- 자동 패턴 재봉기 (Pattern Sewer): 형판을 사용하여 프로그래밍된 경로를 봉제하는 기계.
- 지그 (Jig): 봉제 부품을 정위치에 고정하기 위한 모든 보조 기구의 총칭.
- 마킹 (Marking): 형판을 이용해 원단에 위치를 표시하는 전처리 공정.
- CAD/CAM: 형판 설계 및 자동 재봉 데이터 생성을 위한 소프트웨어 시스템.
- 시아게 (Finishing): 봉제 완료 후 다림질 및 검사를 통해 형판 자국 등을 제거하는 마무리 공정.
- 플래깅 (Flagging): 바늘 상승 시 원단이 따라 올라와 스티치 불량을 일으키는 현상.
- ISO 4915: 스티치 유형에 대한 국제 표준 분류.
- ISO 18896: 의류 패턴 제작 및 용어에 관한 국제 표준.
종합하면, 형판은 현대 봉제 산업의 자동화와 표준화를 가능케 하는 가장 기초적이면서도 강력한 도구입니다. 단순한 가이드판을 넘어 소재의 물리적 특성과 기계의 운동 역학을 이해한 상태에서 설계될 때, 비로소 진정한 품질 혁신을 이룰 수 있습니다. 현장 기술자는 형판의 마모 상태를 상시 점검하고, 소재 변경 시 그에 맞는 최적의 오프셋과 클램핑 압력을 재설정하는 숙련도가 요구됩니다.
