상침 (Topstitch)

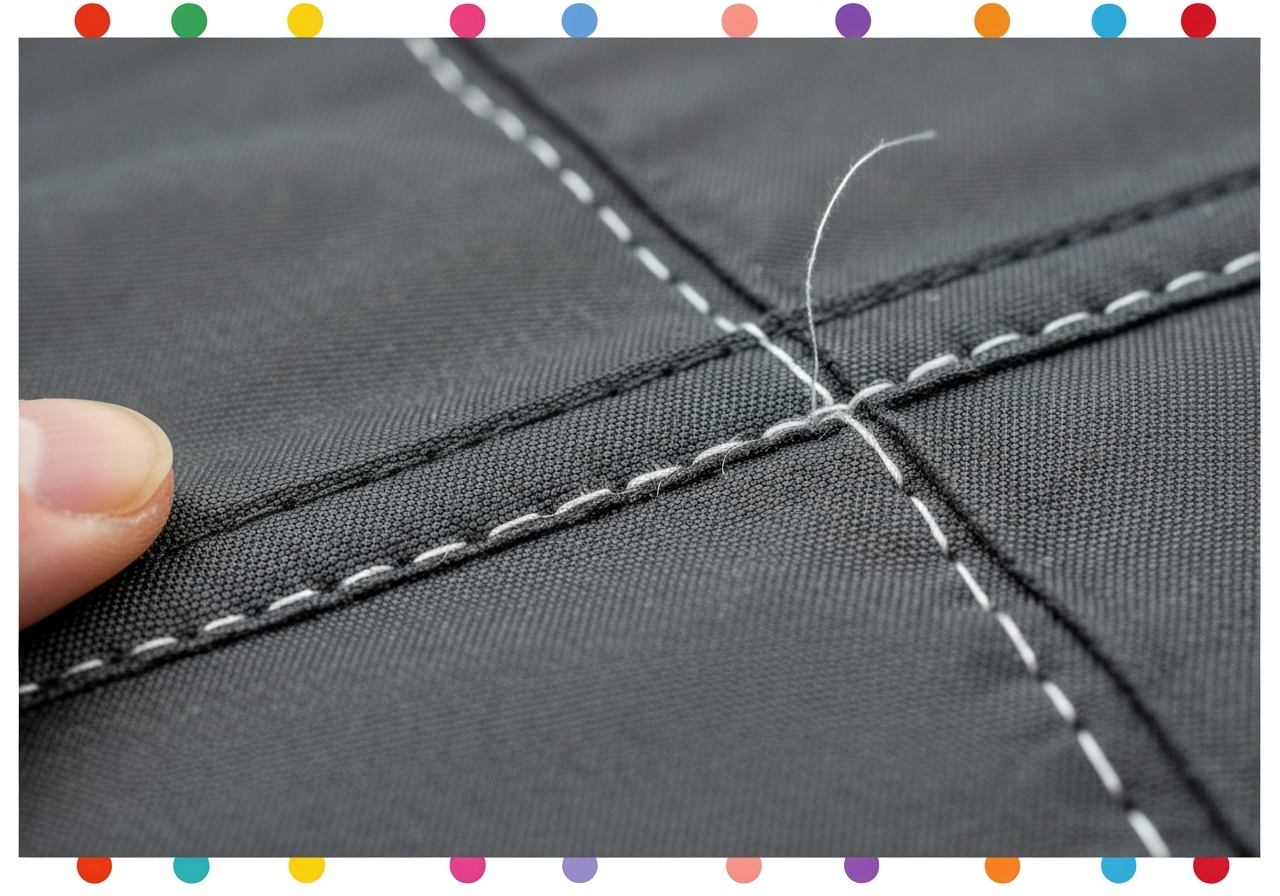

상침(Topstitch)은 의류, 가방, 신발 등 봉제 제품의 겉면(Face side)에 노출되는 장식 및 기능성 스티치를 총칭합니다. 단순히 원단 두 장을 연결하는 합봉(Seaming) 공정과 달리, 제품의 외관 품질을 결정짓는 핵심적인 디자인 요소이자 솔기의 강도를 보강하고 시접(Seam Allowance)을 고정하는 기계적 역할을 수행합니다. ISO 4915 표준에 따른 스티치 분류를 기반으로 하며, 산업 현장에서는 브랜드의 품질 수준을 가늠하는 척도로 활용됩니다. 현대의 스마트 팩토리 환경에서는 상침의 균일도를 유지하기 위해 디지털 장력 제어 및 비전 검사 시스템이 도입되는 등 기술적 정밀도가 극대화되고 있습니다.
¶ 1. 정의 및 개요
상침은 봉제 공정의 최종 단계 중 하나로, 이미 결합된 솔기 위를 다시 한번 박거나 가장자리를 따라 일정한 간격으로 스티치를 형성하는 기법입니다. 기술적으로 상침은 원단의 층을 압착하여 솔기의 부피를 줄이고, 외부 마찰로부터 합봉된 실을 보호하는 '쉴드(Shield)' 역할을 수행합니다. 또한, 원단의 드레이프(Drape) 특성을 제어하여 의복의 형태 안정성을 부여하는 구조적 장치이기도 합니다.
¶ 1.1 물리적·기계적 작동 원리
상침은 하부의 시접을 한쪽으로 눕혀 고정함으로써 솔기의 두께를 평평하게 유지(Flattening)하고, 외부 인장력에 대한 저항성을 높입니다. 본봉(Lockstitch) 상침의 경우, 바늘실(Needle thread)과 밑실(Bobbin thread)이 원단 중간 지점에서 교차하여 잠금 구조를 형성합니다. 이때 상침은 외부 노출도가 높으므로 바늘실의 장력이 밑실보다 약간 강하게 설정되어야 상침이 원단 위로 입체감 있게 도드라지는 '펄(Pearl)' 현상을 적절히 제어할 수 있습니다.
물리적으로 상침은 원단-시접-원단으로 이어지는 다층 구조를 관통하며, 이때 발생하는 '실의 응력(Thread Tension Stress)'은 세탁 후 원단 수축 시 솔기가 우는 퍼커링(Puckering)의 주원인이 되기도 합니다. 따라서 고품질 상침을 위해서는 실의 꼬임(Twist) 방향(보통 S-twist)과 바늘의 홈(Groove) 사이의 마찰 계수까지 고려한 정밀한 세팅이 요구됩니다. 특히 고속 봉제 시 바늘과 원단 사이의 마찰열은 섭씨 200~300도까지 상승할 수 있으며, 이는 합성 섬유의 미세한 용융을 초래하여 상침의 유연성을 저해할 수 있습니다. 이를 방지하기 위해 냉각 장치나 실리콘 오일 공급 장치를 병행 사용하는 것이 일반적입니다.
¶ 1.2 유사 기법과의 차이점
- 엣지 스티치 (Edge stitch): 상침의 일종이나, 가장자리에서 보통 1/16인치(약 1.5mm) 이내로 매우 가깝게 치는 것을 말합니다. 주로 셔츠의 칼라 끝이나 포켓 입구에 적용되어 날카로운 외관(Sharp look)을 형성합니다.
- 언더스티치 (Understitch): 겉에서 보이지 않게 안단(Facing)과 시접만을 박는 기법입니다. 상침은 디자인적 노출이 필수적이지만, 언더스티치는 겉면을 깔끔하게 유지하면서 안단이 겉으로 밀려 나오지 않게 하는 것이 목적입니다.
- 스티칭 (Stitching): 광범위한 의미의 바느질을 뜻하나, 현장에서는 상침과 혼용되기도 합니다. 하지만 기술적으로 '상침'은 반드시 솔기(Seam)를 전제로 한 보강/장식 봉제를 의미합니다.
- 새들 스티치 (Saddle Stitch): 가죽 공예에서 유래한 기법으로, 두 개의 바늘을 교차시켜 '8'자 형태로 박는 방식입니다. 기계 상침은 이를 모사하기 위해 특수 경사 바늘 시스템을 사용하기도 합니다.
¶ 1.3 봉제 산업에서의 역사 및 현장 인식
상침은 과거 수작업 시절, 솔기의 내구성을 극대화하기 위해 덧박던 공정에서 유래했습니다. 산업화 이후에는 Juki나 Brother와 같은 고속 본봉기의 보급으로 규격화되었습니다. * 한국 공장: '스테치'라는 일본식 발음이 잔존해 있으나 공식 문서에서는 상침으로 통일합니다. 상침의 간격(1/16", 1/4" 등)을 유지하기 위한 '조기(Gauge)' 사용 숙련도를 매우 중시하며, 특히 '눈대중'이 아닌 정밀 가이드를 활용한 직선도를 품질의 핵심으로 봅니다. * 베트남/중국 공장: 대규모 라인 생산 체제에서는 상침 전용 자동기(Template Sewing Machine) 도입이 활발합니다. 베트남에서는 'đường chỉ nổi(드엉 찌 노이)'라 부르며, 특히 데님 생산 라인에서 땀수의 균일성을 엄격히 관리합니다. 중국 공장에서는 '밍시엔(明线)'이라 칭하며, 원가 절감을 위해 상침 공정을 자동화 지그(Jig)로 대체하는 추세가 강합니다.
¶ 2. ISO 4915 스티치 분류 및 특성
상침에 사용되는 스티치는 용도와 원단의 신축성에 따라 다음과 같이 분류됩니다.
| ISO 코드 | 명칭 | 특성 및 상침 적용 | 기술적 메커니즘 |
|---|---|---|---|
| Class 301 | Lockstitch (본봉) | 가장 일반적인 상침. 앞뒤 모양이 동일하며 신축성이 없는 직물(Woven)에 주로 사용. | 바늘실과 밑실이 원단 중앙에서 교차. 풀림이 적으나 신축성이 낮음. |
| Class 401 | Chainstitch (체인) | 하단 루퍼실이 사슬 모양을 형성. 데님 솔기 보강 상침 등 강도가 필요한 곳에 사용. | 루퍼(Looper)가 실 고리를 형성. 신축성이 본봉보다 우수함. |
| Class 101 | Single Thread Chain | 한 줄의 실로 형성. 가봉이나 임시 상침, 또는 특수 장식 상침에 사용. | 밑실 없이 바늘실 자체로 고리 형성. 한쪽 끝을 당기면 쉽게 풀림. |
| Class 602/605 | Coverstitch (삼봉) | 니트 의류의 밑단이나 목둘레 상침. 신축성이 뛰어난 원단 신장 시 실 터짐 방지. | 2~3개의 바늘실과 1개의 루퍼실, 상부 커버링 실이 복합적으로 얽힘. |
| Class 406 | Twin Needle Chain | 두 줄의 평행한 체인 스티치. 티셔츠 밑단 상침의 표준. | 하부 루퍼가 두 바늘의 실을 동시에 잡아 사슬 형성. |
¶ 3. 상세 사양표 (원단별 최적화 데이터)
| 항목 | 경량 원단 (셔츠, 블라우스) | 중량 원단 (치노, 자켓) | 극후물 원단 (데님, 가방, 가죽) |
|---|---|---|---|
| 주요 모델 | Juki DDL-9000C, Brother S-7300A | Juki LH-3528, Brother T-8422C | Juki LU-2810, Durkopp Adler 867 |
| 바늘 시스템 | DB×1, #9-#11 (정밀 포인트) | DP×5, #14-#16 (표준 포인트) | DP×17, #19-#23 (LR/S 포인트) |
| 일반 SPI | 10-14 SPI (땀수 촘촘함) | 8-10 SPI (표준) | 5-7 SPI (장식성 강조) |
| 실 구성 | 60s/3, 50s/3 Poly/Core | 30s/3, 20s/3 Core Spun | 20s/3, 8s/3, 0번사 (고강력사) |
| 최대 봉제 속도 | 4,000 - 5,000 spm | 3,000 - 3,500 spm | 1,500 - 2,500 spm |
| 적합 노루발 | 표준/테플론 노루발 | 단차 노루발 (CR/CL 가이드) | 롤러 노루발 / 워킹 풋 (Walking Foot) |
| 피드 도그 높이 | 0.7mm - 0.8mm | 0.9mm - 1.1mm | 1.2mm - 1.5mm |
| 가마 유형 | 표준 수직 가마 (Standard Hook) | 대형 수직 가마 (Large Hook) | 수평 대형 가마 (Horizontal Large Hook) |
¶ 4. 기계적 세팅 및 메커니즘 가이드
상침의 품질은 재봉기의 기계적 수치 제어에 의해 결정됩니다. 다음은 시니어 기술자가 권장하는 표준 세팅 가이드입니다.
¶ 4.1 장력 설정 (Towa Tension Gauge 기준)
- 바늘실 장력 (Upper Tension): 100gf ~ 180gf. 원단 두께와 실의 번수에 비례하여 설정합니다. 상침 실이 원단 위로 살짝 올라와야 입체감이 살아납니다. 디지털 재봉기(Juki DDL-9000C 등)에서는 액티브 텐션을 통해 봉제 구간별로 장력을 자동 가변합니다. 특히 코너 구간에서는 속도가 줄어들 때 장력을 10% 정도 낮추어 실 끊김을 방지합니다.
- 밑실 장력 (Lower Tension): 25gf ~ 35gf. Towa 게이지로 보빈 케이스를 측정했을 때, 실이 부드럽게 풀리면서도 약간의 저항이 느껴지는 수치입니다. 밑실이 너무 강하면 원단이 울고(Puckering), 너무 약하면 바늘실이 밑으로 빠져 '루프'가 형성됩니다. 가죽 상침 시에는 밑실 장력을 40gf까지 높여 스티치를 원단에 밀착시키기도 합니다.
- 검증 방법: 봉제 후 원단을 45도 각도로 당겼을 때 실이 터지지 않으면서도 상침 모양이 일직선을 유지해야 합니다.
¶ 4.2 이송 기구 (Feed Mechanism) 및 압력 조정
- 차동 이송 (Differential Feed): 니트 상침 시 상부 원단이 밀리지 않도록 1:1.1~1.2 비율로 설정하여 주름을 방지합니다. 반대로 원단이 늘어나는 성질이 있다면 1:0.8 정도로 역차동을 줍니다.
- 프레셔 풋 압력 (Presser Foot Pressure):
- 경량 원단: 1.0kgf ~ 1.5kgf (노루발 자국 방지).
- 중량 원단: 2.0kgf ~ 2.5kgf.
- 후물/가죽: 3.0kgf 이상 (원단 들뜸 및 땀 건너뜀 방지).
- 피드 도그 타이밍: 상침 시 원단이 뒤로 밀리는 현상을 방지하기 위해 피드 도그가 바늘판 위로 올라오는 정점을 바늘이 원단을 관통하기 직전으로 맞추는 'Fast Timing' 세팅이 현장에서 선호됩니다. 이는 상침의 직선도를 획기적으로 개선합니다.
¶ 4.3 바늘 선정 및 타이밍
- 바늘 끝 형태:
- LR (Left Reverse): 가죽 상침 시 실이 비스듬히 눕게 하여 장식성을 극대화.
- SES (Small Ball Point): 니트 상침 시 원단 조직을 끊지 않고 밀어내어 구멍(Hole) 방지.
- SPI (Sharp Point): 고밀도 직물 상침 시 정확한 관통을 위해 사용.
- 가마 타이밍 (Hook Timing): 상침용 굵은 실(8번사 이상) 사용 시 가마와 바늘 사이의 간격(Clearance)을 0.05mm로 극소화하여 땀 건너뜀을 방지합니다. 또한 바늘대(Needle Bar) 높이를 표준보다 0.5mm 낮게 설정하여 루프 형성을 크게 유도함으로써 가마 끝이 실을 확실히 낚아채도록 조정합니다.
¶ 5. 주요 결함 및 기술적 해결 (Troubleshooting)
¶ 5.1 스티치 건너뜀 (Skipped Stitches)
- 증상: 연속된 상침 중 한두 땀이 박히지 않고 실이 길게 늘어짐.
- 원인 분석: 바늘이 원단을 관통한 후 루프(Loop)를 형성할 때 가마(Hook) 끝이 실을 낚아채지 못함. 주로 바늘 휨, 바늘대 높이 부적절, 혹은 원단 반발력 때문임.
- 해결: 바늘을 새것으로 교체하고, 가마 끝(Hook point)에 마모나 상처가 있는지 확인. 바늘과 가마의 타이밍 재조정(0.05mm 간격), 바늘 번수 상향, 또는 '바늘 가드(Needle Guard)'를 조정하여 바늘이 가마 쪽으로 살짝 밀착되게 유도.
¶ 5.2 장력 불균형 (Tension Imbalance)
- 증상: 윗실이 밑으로 빠지거나(Tight top), 밑실이 위로 올라옴(Tight bottom).
- 원인 분석: 실 가이드의 먼지 적재, 장력 조절 스프링(Take-up spring) 파손, 보빈 케이스 장력 불량.
- 해결: Towa 게이지를 사용하여 밑실 장력을 정량화(25-30gf). 장력 다이얼 청소, 스프링 강도 조절, 실의 경로(Threading) 재확인 및 실리콘 오일 도포.
¶ 5.3 주름 발생 (Puckering)
- 증상: 상침 라인을 따라 원단이 쭈글쭈글하게 우는 현상.
- 원인 분석: 실의 장력이 너무 강하거나(Tension puckering), 상/하 원단의 이송 속도 차이(Feeding mismatch), 또는 바늘 열에 의한 원단 수축.
- 해결: 실 장력 완화, 차동 비율 조정, 실리콘 오일 가이드 장착으로 바늘 열 감소, 또는 더 얇은 바늘과 실로 교체.
¶ 5.4 버드 네스트 (Bird's Nest)
- 증상: 봉제 시작 지점 뒷면에 실이 뭉쳐 엉키는 현상.
- 원인 분석: 봉제 시작 시 바늘실 끝이 짧거나, 실 잡이 장치(Thread Wiper) 오작동, 혹은 윗실 장력판이 시작 시 열려 있음.
- 해결: 'Soft Start' 기능 활성화(첫 2~3땀을 저속으로 봉제), 시작 땀의 실 길이를 3cm 이상 확보, 와이퍼 작동 타이밍 수정.
¶ 5.5 땀 간격 불균일 (Uneven Stitch Length)
- 증상: 동일한 설정임에도 구간에 따라 땀 길이가 길거나 짧아짐.
- 원인 분석: 피드 도그 마모, 노루발 압력 부족으로 인한 원단 슬립(Slip), 혹은 두꺼운 단차 구간에서의 이송 저항.
- 해결: 피드 도그 교체, 노루발 압력 증가, 보조 풀러(Puller) 장착, 또는 단차 해소용 노루발(Compensating foot) 사용.
¶ 5.6 실 끊김 (Thread Breakage)
- 증상: 봉제 도중 실이 빈번하게 끊어짐.
- 원인 분석: 바늘 열에 의한 실 용융, 가마 끝의 날카로운 상처, 실의 품질 불량(매듭), 혹은 장력 과다.
- 해결: 바늘 냉각 장치 가동, 가마 연마(Polishing), 실 경로의 모든 가이드 점검, 실의 꼬임 방향 확인.
¶ 5.7 원단 손상 (Needle Cutting)
- 증상: 상침 라인을 따라 원단 올이 나가거나 구멍이 커짐.
- 원인 분석: 바늘 끝 마모, 원단 특성에 맞지 않는 바늘 포인트 선정, 바늘 번수 과다.
- 해결: 바늘 즉시 교체, 볼 포인트(Ball point) 바늘로 변경, 바늘 번수 하향 조정.
¶ 6. 적용 분야 및 업종별 특성
¶ 6.1 의류 (Apparel)
- 셔츠/블라우스: 칼라(Collar), 커프스(Cuffs), 앞단(Front Placket)에 1/16" 엣지 스티치를 주로 사용합니다. 60s/3 고강력사를 사용하여 12-14 SPI의 촘촘한 땀수로 고급스러움을 강조합니다.

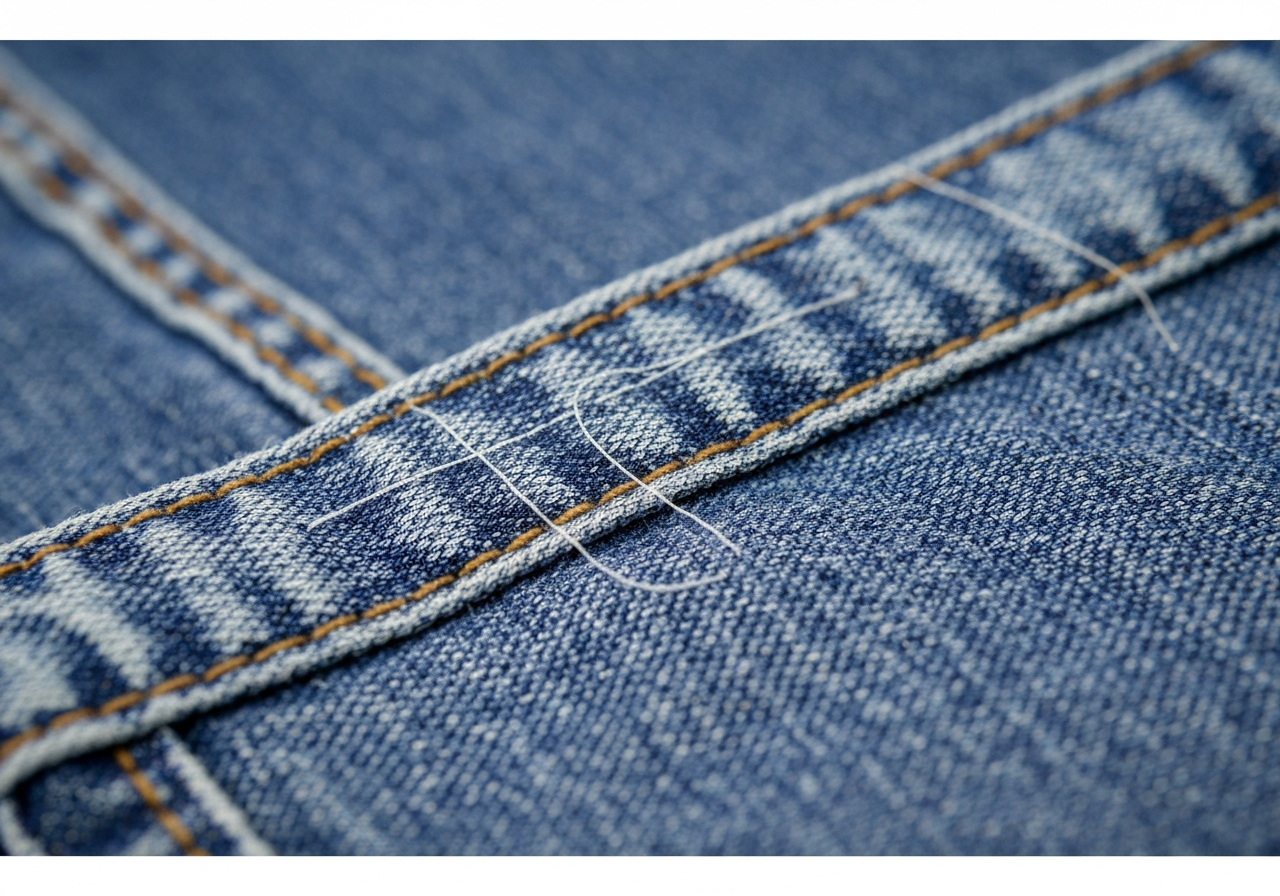

- 데님 (Denim): 요크(Yoke), 인심(Inseam)에 굵은 8번사나 20s/3 실을 사용하여 7-9 SPI로 박습니다. 강한 내구성이 필요하므로 주로 Class 401 체인 스티치가 적용됩니다.
- 정장 (Suits): 라펠(Lapel) 가장자리에 AMF 재봉기를 사용하여 손바느질 느낌의 '픽 스티치(Pick Stitch)'를 넣습니다. 이는 기계적 고정보다 디자인적 가치가 큽니다.
¶ 6.2 가방 및 피혁 제품 (Bags & Leather Goods)
- 백팩/스포츠 가방: 어깨끈 연결부와 같이 하중이 집중되는 곳에 'Box-X' 형태의 상침을 적용하여 인장 강도를 극대화합니다.
- 고급 핸드백: 가죽 단면을 기리메(Edge paint) 처리한 후, 그 옆에 2.5mm~3.0mm 간격으로 상침을 놓습니다. 가죽은 바늘 구멍이 영구적으로 남으므로 Juki LU-2810과 같은 상하송(Unison Feed) 재봉기가 필수적입니다.
¶ 6.3 아웃도어 및 스포츠웨어
- 기능성 자켓: 방수를 위해 상침 후 뒷면에 심실링(Seam Sealing) 테이프를 부착합니다. 이때 상침 땀수가 너무 촘촘하면 원단이 약해져 테이핑 후에도 찢어질 수 있으므로 8-10 SPI를 유지합니다.
- 요가복/레깅스: 신축성이 극대화되어야 하므로 오드람프(Flatseamer, Class 607) 상침을 사용하여 피부 마찰을 최소화하고 신장력을 확보합니다.
¶ 6.4 자동차 시트 및 인테리어
- 카시트: 에어백 전개 부위의 상침은 특정 하중에서 반드시 터져야 하므로 '약화 상침(Weakened Seam)' 기술이 적용됩니다. 반면 일반 트림 부위는 굵은 0번사 등을 사용하여 강한 장식성을 부여합니다.
¶ 7. 품질 검사 기준 (Quality Control)
상침은 육안 검사의 핵심 항목으로, 일반적으로 AQL(Acceptable Quality Level) 2.5 기준을 적용합니다.
- 직선도 (Straightness): 직선 구간에서 기준선으로부터 오차 ±0.5mm 이내.
- 땀수 일관성 (SPI Consistency): 1인치 내 땀수 차이가 ±0.5땀 이내일 것.
- 되박음질 (Backstitch): 시작과 끝의 되박음질이 정확히 기존 상침 위에 겹쳐져야 함 (오차 1mm 이내).
- 실 끊김 및 연결: 상침 중간에 실이 끊겨 재연결한 흔적이 겉에서 보이지 않아야 함.
- 바늘 구멍 (Needle Hole): 바늘이 지나간 자리에 원단 올이 나가거나(Run), 열에 의해 구멍이 커지지 않아야 함.
- 색상 일치 (Color Matching): 상침 실의 색상이 승인된 스와치(Swatch)와 일치해야 함.
¶ 8. 글로벌 공장 은어 및 현장 용어
| 언어 | 용어 | 로마자 표기 | 비고 |
|---|---|---|---|
| 한국어 (KR) | 상침 | sangchim | 공식 명칭 |
| 한국어 (KR) | 조기 | jogi | 상침 간격을 일정하게 유지해주는 가이드 장치 |
| 한국어 (KR) | 단차 노루발 | dancha norubal | 좌우 높이가 다른 노루발 (Compensating Foot) |
| 베트남어 (VN) | đường chỉ nổi | đường chỉ nổi | '드엉 찌 노이' - 겉으로 드러나는 실선이라는 뜻 |
| 중국어 (CN) | 明线 | míng xiàn | '밍시엔' - 밝게 드러나는 선 |
| 일본어 (JP) | ステッチ | sutetchi | 외래어 'Stitch'의 일본식 발음 |
| 영어 (EN) | Topstitch | Topstitch | 공식 명칭 |
¶ 9. 공정 흐름도
¶ 10. 관련 항목
- 밑단 상침 (Hemstitch): 옷단이나 소매 끝단을 고정하는 상침.
- 장식 상침 (Decorative Stitch): 지그재그, 자수 상침 등 디자인 요소 강화를 위한 특수 상침.
- 엣지 상침 (Edge Stitch): 원단 끝단에서 1.5mm(1/16") 이내로 박는 정교한 상침 기법.
- 더블 니들 상침 (Double Needle Stitch): 두 개의 바늘을 사용하여 평행한 두 줄의 상침을 만드는 기법.
- AMF 상침 (Pick Stitch): 특수 재봉기를 사용하여 손바느질 느낌을 재현한 고급 정장용 상침.
- 커버스티치 (Coverstitch): 니트 원단에서 신축성을 확보하면서 시접을 덮어주는 상침 기법 (ISO 4915 Class 602/605).
- 바늘 시스템 (Needle System): DBx1, DPx5 등 기계 종류에 따른 바늘 규격 체계.
- SPI (Stitches Per Inch): 1인치당 땀수를 나타내는 단위로 봉제 밀도의 기준.
- 가마 타이밍 (Hook Timing): 바늘과 가마 끝이 만나는 시점으로 땀 형성의 핵심 메커니즘.
- 실리콘 오일 가이드 (Thread Lubricator): 고속 봉제 시 마찰열에 의한 실 끊김을 방지하는 보조 장치.
