트라페제 백 (Trapeze Bag / Túi hình thang / トラペーズバッグ)
![trapeze-bag.png]
¶ 개요
트라페제 백(Trapeze Bag)은 상단 라인이 하단보다 넓게 설계된 역사다리꼴(Inverted Trapezoid) 실루엣을 핵심으로 하는 핸드백의 한 종류이다. 이 용어의 기원은 1958년 이브 생 로랑(Yves Saint Laurent)이 크리스찬 디올(Christian Dior)의 수석 디자이너 시절 발표한 '트라페제 라인(Trapeze Line)'에서 시작되었다. 당시 여성의 신체를 구속하지 않는 자유로운 A라인 실루엣을 가방에 투영한 이 시도는 패션계에 큰 혁신을 불러일으켰다. 현대 제조 공정에서의 트라페제 백은 측면 패널(Gusset)이 외부로 돌출된 '윙(Wing)' 구조를 가진 가방을 주로 지칭하며, 이는 2010년대 셀린느(Celine)의 피비 파일로(Phoebe Philo)에 의해 재해석되어 럭셔리 핸드백 시장의 표준 디자인으로 자리 잡았다. 기술적으로 트라페제 백은 수납공간의 가변적 확장성과 기하학적 조형미를 동시에 제공해야 하므로, 가죽 공예 및 산업용 봉제에 있어 일반적인 사각형 토트백보다 훨씬 정밀한 패턴 설계와 고난도의 합봉 기술이 요구되는 품목이다. 특히 윙이 접히고 펴지는 반복적인 물리적 스트레스를 견디기 위한 보강재 설계와 시접(Seam Allowance)의 정밀한 피할(Skiving) 각도 계산은 제품의 완성도와 내구성을 결정짓는 핵심적인 제조 요소이다.
¶ 정의 및 기술적 메커니즘
트라페제 백의 구조적 핵심은 측면 윙(Wing)의 전개와 수렴을 통한 형태의 가변성에 있다. 윙을 외부로 확장했을 때는 내부 수납 용량이 초기 설계 대비 약 30~45% 증가하는 기능적 특성을 가지며, 안으로 접어 넣었을 때는 정갈한 사각형 토트백의 형태를 유지한다.
기술적으로 트라페제 백은 단순한 외형적 변형을 넘어, 하중 분산과 구조적 복원력을 동시에 확보해야 하는 공학적 설계가 요구된다. 윙 구조가 외부로 확장될 때 본판(Body)과 옆구리(Gusset)의 접합부(Seam line)에는 강한 인장 강도(Tensile strength)가 가해진다. 이를 견디기 위해 본봉(Lockstitch, ISO 301) 공정을 기본으로 하되, 하중이 집중되는 상단 모서리에는 바택(Bar-tack) 또는 3회 이상의 되박음질(Back-stitch) 보강이 필수적이다. 일반적인 사각형 가방이 수직 하중만을 고려한다면, 트라페제 백은 측면으로 벌어지는 횡압력을 제어하기 위해 보강재의 전단 강도(Shear strength)를 정밀하게 계산해야 한다. 특히 윙의 굴곡부에는 0.4mm 두께의 고강도 보강 테이프를 추가하여 반복적인 접힘에 의한 가죽의 늘어남과 은면(Grain)의 균열을 방지한다.
¶ 기술 사양표 (Technical Specifications)
| 항목 | 세부 사양 | 근거 및 출처 |
|---|---|---|
| 스티치 분류 | ISO 4915 Class 301 (본봉 / Lockstitch) | ISO 4915:2005 표준 |
| 심(Seam) 분류 | ISO 4916 1.01.01 (Plain Seam) 및 2.04.06 (Lapped Seam) | ISO 4916:1991 표준 |
| 주요 재봉기 | 상하송 재봉기 (Walking Foot), 실린더 베드 (Cylinder Bed) | 산업용 재봉기 기술 매뉴얼 |
| 추천 모델 1 | Juki LU-2810 (평베드 상하송) | Juki 공식 사양서 |
| 추천 모델 2 | Juki DSC-245 (실린더 베드) | Juki Heavy Duty 라인업 |
| 추천 모델 3 | Juki PLC-2710 (포스트 베드) | 입체 봉제 전문 기기 |
| 바늘 시스템 | DP×17 (가죽/중량물용), Nm 110~140 (18호~22호) | Schmetz/Organ 바늘 가이드 |
| 바늘 포인트 | LR(Leather Reverse) 또는 S(Cross) 포인트 | 가죽 봉제 기술 매뉴얼 |
| 표준 SPI | 가죽: 6~8 SPI (3.2mm~4.2mm) / 안감: 10~12 SPI | 품질 관리 표준(AQL) |
| 재봉사(Thread) | 바늘실: 20/3, 30/3 Bonded Nylon / 밑실: 동일 | 고강력 나일론사 규격 |
| 밑실 장력 | 30g ~ 40g (Towa 텐션 게이지 기준) | 현장 실무 데이터 |
| 윗실 장력 | 150g ~ 180g (Towa 텐션 게이지 기준) | 현장 실무 데이터 |
| 최대 봉제 속도 | 2,000 ~ 2,500 spm (소재 두께에 따라 가변) | 기기 작동 한계치 |
| 적합 소재 | Box Calf, Epsom Leather, Heavy Canvas (18oz 이상) | 소재 공학 데이터 |
| 보강재 경도 | LB(Leather Board) Shore A 70~80 / 텍스온 0.8T~1.2T | 자재 시험 성적서 |
¶ 적용 분야 및 구조적 특징
- 럭셔리 핸드백 및 토트백: 트라페제 백의 가장 대표적인 적용 분야이다. 옆구리(Gusset)의 상단 폭이 하단보다 넓게 설계되어 입체적인 볼륨감을 형성한다. 특히 명품 브랜드의 시그니처 모델에서 자주 차용되며, 가죽의 질감과 윙의 곡선미가 제품의 등급을 결정한다.
- 확장형 여행 가방: 측면 윙 구조를 활용하여 필요 시 용량을 늘리는 기능성 가방에 적용된다. 이때는 가죽보다는 고밀도 나일론(Cordura 등)이나 캔버스 소재가 주로 사용되며, 윙의 고정을 위해 별도의 스냅 단추나 지퍼가 추가된다.
- 패턴 설계(Pattern Making): 본판(Body)은 단순 사각형이 아닌 사다리꼴로 제도되며, 옆구리 패턴은 상단이 벌어지는 'V'자 또는 'U'자 형태를 취한다. 윙이 접혔을 때 본판의 라인과 완벽히 일치하도록 하는 '폴딩 얼라이먼트(Folding Alignment)' 설계가 핵심이며, 이를 위해 0.5mm 단위의 정밀 재단이 요구된다.
- 보강재 설계: 가방의 형태 유지를 위해 몸판에는 LB(Leather Board) 또는 텍스온(Texon)을 사용하며, 접히는 날개 부위에는 유연한 보강재(Webbing 또는 고밀도 부직포)를 혼용하여 내구성을 확보한다. 윙의 굴곡부에는 반복적인 굽힘 시험(Flexing Test)을 통과한 소재만을 사용한다.
- 하중 지지 구조: 트라페제 백은 상단이 넓기 때문에 핸들(Handle) 부착 위치가 중심에서 멀어질 경우 가방 입구가 아래로 처지는 현상이 발생할 수 있다. 이를 방지하기 위해 상단 입구(Topline) 내부에 '스틸 본(Steel Bone)'이나 고강도 플라스틱 심재를 삽입하여 수평 강성을 확보한다.

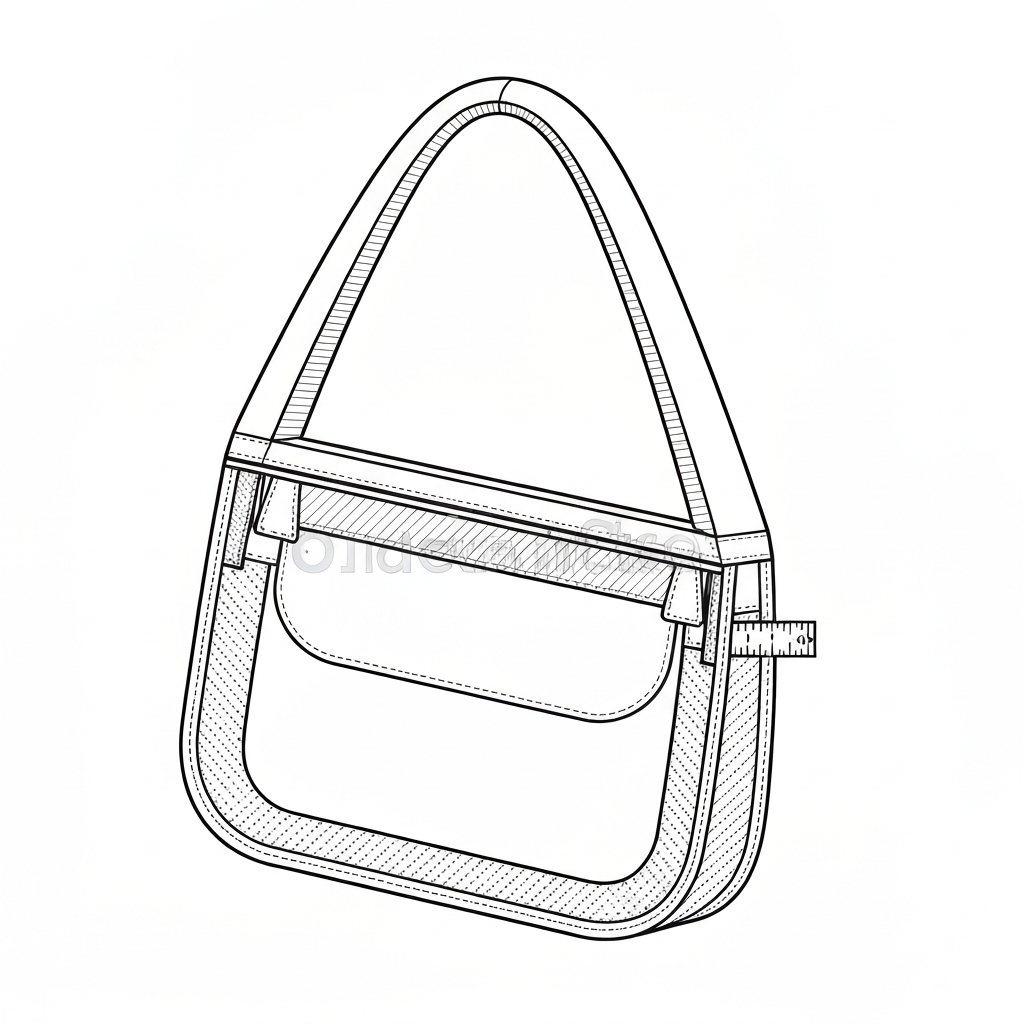

![trapeze-construction.png]
¶ 주요 결함 및 기술적 해결 방안
-
증상: 옆구리 날개(Wing)의 좌우 비대칭 및 뒤틀림
- 원인: 본판과 옆구리 합봉 시 상하송 재봉기의 송치(Feed) 불균형 또는 패턴상의 노치(Notch) 불일치. 가죽의 부위별 신율(Elongation) 차이로 인한 밀림 현상.
- 해결: 합봉 전 은펜으로 정확한 합봉 지점을 마킹하고, 상하 노루발의 압력을 동일하게 조정(약 3.0~3.5kgf)하여 원단 밀림을 방지한다. 필요 시 포스트 베드(Post-bed) 기계를 사용하여 입체 봉제를 수행한다. 또한, 재단 시 가죽의 결(Grain direction)을 좌우 대칭으로 맞추어 신율을 통일시킨다.
-
증상: 두꺼운 시접 교차점에서의 땀 건너뜀 (Skipping Stitches)
- 원인: 본판, 옆구리, 핸들 보강재가 겹치는 부위(최대 4~6겹)에서 바늘의 관통 저항 증가 및 실 고리(Loop) 형성 불량. 바늘 열(Heat) 발생으로 인한 실 녹음 현상.
- 해결: 바늘 사이즈를 Nm 140(22호)으로 상향하고, 바늘대 높이를 0.1~0.2mm 미세 조정하여 루프 형성을 돕는다. 서보 모터의 토크를 높여 저속에서도 강력한 관통력을 유지하도록 세팅한다. 바늘 열 발생 시 냉각 장치(Needle Cooler)를 설치하거나 실리콘 오일을 실에 도포한다.
-
증상: 코너 회전 부위의 원단 씹힘 및 주름 (Puckering)
- 원인: 사다리꼴의 예각 부위에서 회전 시 피드독(Feed Dog)과의 간섭 및 시접 여유 부족. 이송 속도와 바늘 상하 운동의 동기화 불량.
- 해결: 코너 부위 시접에 정확한 V자 노칭(Notching)을 실시하고, 무릎 리프터를 사용하여 노루발을 미세하게 들면서 한 땀씩 수동 봉제(Hand-wheeling)를 병행한다. 톱니의 높이를 0.8mm 이하로 낮추어 원단 손상을 최소화한다.
-
증상: 에지 페인트(기리메)의 균열 및 박리
- 원인: 날개 부위가 반복적으로 접히고 펴지는 과정에서 발생하는 물리적 스트레스 및 건조 불량. 베이스 코트와 가죽 사이의 밀착력 부족.
- 해결: 신율(Elongation)이 높은 고탄성 베이스 코트를 사용하고, 샌딩(Sanding) 공정을 400방에서 1000방까지 3회 이상 반복하여 밀착력을 극대화한다. 건조 시 온도는 35~40℃, 습도는 50% 이하를 유지하여 내부까지 완전 경화시킨다.
-
증상: 밑실 뭉침 (Bird's Nesting) 및 장력 불균형
- 원인: 봉제 시작 시 실 끝 처리 미흡 또는 보빈 케이스(Bobbin Case) 내 먼지 적재로 인한 장력 변화.
- 해결: 자동 사절 기계의 경우 와이퍼(Wiper) 기능을 점검하고, Towa 텐션 게이지를 사용하여 밑실 장력을 35g(가죽 기준)으로 일정하게 유지한다. 봉제 시작 시 윗실과 밑실을 뒤로 길게 빼고 시작하는 '스타트 홀딩' 기법을 적용한다.
¶ 품질 검사 기준 (QC Standard)
- 치수 정밀도: 가방을 평면에 거치했을 때 좌우 날개의 돌출 각도와 높이 편차가 ±1.0mm 이내여야 함. 상단 입구의 수평도가 지면과 평행을 유지해야 함.
- 스티치 품질: 곡선 및 두꺼운 시접 통과 구간에서 SPI(땀수) 변화가 5% 이내여야 하며, 실 끊어짐이나 보풀이 없어야 함. 특히 윙이 꺾이는 지점의 스티치 탈락 여부를 집중 검사함.
- 형태 복원력: 내부 충전재를 제거한 상태에서 24시간 방치 후에도 트라페제 백 고유의 실루엣이 유지되는지 확인. 윙을 100회 이상 반복하여 접고 폈을 때 주름의 영구 변형 정도를 측정.
- 마감 상태(시아게): 에지 페인트의 넘침, 본드 자국, 금속 장식(Logo, Stud)의 수평 정렬 상태를 전수 검사함. 내부 안감(Lining)의 울음 현상이나 들뜸이 없어야 함.
- 대칭성 검사: 가방을 정면에서 보았을 때 핸들의 중심축과 윙의 확장 각도가 완벽한 좌우 대칭을 이루는지 확인 (디지털 캘리퍼스 및 레이저 수평계 사용 권장).
¶ 현장 전문 용어 (은어 및 통용어)
| 구분 | 용어 | 현장 의미 및 비고 |
|---|---|---|
| 한국어 | 윙백 (Wing-bag) | 트라페제 백의 현장 통칭. 날개가 달린 형태를 강조. |
| 한국어 | 마치 (Machi) | 일본어 유래. 가방의 옆구리 또는 폭을 의미. |
| 한국어 | 기리메 (Kirime) | 가죽 절단면 마감(Edge Paint). 정식 명칭은 에지 코트. |
| 한국어 | 해리 (Heri) | 가죽 가장자리를 접어서 마감하는 방식 (Binding/Folding). |
| 일본어 | 逆台形 (Gyaku-daikei) | 역사다리꼴. 트라페제 백의 기본 형태를 지칭. |
| 일본어 | オシ (Oshi) | 노루발 자국. 가죽 표면에 남는 압착 흔적(결함). |
| 베트남어 | Túi cánh | '날개 가방'. 현지 공장에서 트라페제 구조를 부르는 말. |
| 중국어 | 梯形包 (Tīxíng bāo) | 사다리꼴 가방의 정식 기술 명칭. |
| 중국어 | 耳朵 (Ěrduo) | '귀'. 트라페제 백의 윙 부분을 비유적으로 표현. |
¶ 장비 세팅 및 공정 가이드
- 장력 최적화: 가죽 합봉 시 윗실 장력을 평소보다 15~20% 높게 설정하여 스티치가 가죽 표면 안으로 견고하게 안착되도록 유도한다. (Towa 게이지 기준 윗실 160g 내외). 텐션 스프링의 강도를 중량물용(Heavy duty)으로 교체하여 일정한 장력을 유지한다.
- 노루발 압력 및 상승량: 소재의 두께 변화가 심한 윙 부위 봉제를 위해 보조 노루발(Walking Foot)의 교차 상승 높이를 6mm 이상으로 세팅하여 단차 극복 능력을 높인다. 노루발 압력은 가죽에 자국(Oshi)이 남지 않는 선에서 최대치(약 3.5kgf)로 설정한다.
- 피할(Skiving) 세팅: 옆구리와 본판이 만나는 시접 부위는 0.5mm~0.8mm 두께로 정밀 피할하여 합봉 후 전체 두께가 일정하게 유지되도록 한다. 윙의 접힘 부위는 '그라데이션 피할'을 통해 유연성을 확보한다. (중심부 1.2mm -> 가장자리 0.4mm).
- 이송 시스템: 원단 긁힘 방지를 위해 고무 코팅 톱니 또는 미세 톱니(Fine-tooth Feed Dog)를 사용한다. 이송 피치는 3.5mm~4.0mm로 고정하여 일정한 SPI를 유지한다.
- 바늘 선정: 가죽의 조직이 치밀한 경우(Epsom 등) 바늘 끝이 뾰족한 S 포인트를 사용하고, 부드러운 가죽(Nappa 등)은 절삭력이 좋은 LR 포인트를 사용하여 구멍 크기를 최적화한다.
¶ 공정 흐름도 (Manufacturing Flowchart)
graph TD
A[패턴 설계 및 정밀 재단] --> B[가죽 피할 및 그라데이션 스키빙]
B --> C[보강재 LB/텍스온/부직포 복합 부착]
C --> D[옆구리 윙 구조 및 안감 사전 조립]
D --> E[본판 및 옆구리 합봉 - 상하송 본봉]
E --> F[핸들 보강재 삽입 및 핸들 부착]
F --> G[뒤집기 및 열풍기를 이용한 형태 성형]
G --> H[에지 페인트 3회 도포 및 샌딩]
H --> I[최종 시아게 및 금속 장식 조립]
I --> J[품질 검사 및 대칭성 정밀 측정]
J --> K[최종 검수 및 더스트백 포장]
¶ 국가별 공장 실무 차이 및 노하우
¶ 10.1 한국 (High-end Boutique 생산)
- 특징: 숙련된 기술자의 수동 작업 비중이 높음. '마치'와 '윙'의 연결 부위를 손바느질(Saddle Stitch)로 보강하여 기계 봉제가 닿지 않는 곳까지 마감함.
- 선호 장비: Juki LU 시리즈 및 정밀 피할기(Fav AV2 등).
- 노하우: 에지 코트 마감 시 '열 다림질(인두질)' 공정을 추가하여 도료가 가죽 섬유 내부로 깊숙이 침투하게 함으로써 박리를 원천 차단함.
¶ 10.2 베트남 (Global Brand OEM 생산)
- 특징: 철저한 공정 분업화 및 자동화. Juki AMS 시리즈(자동 패턴 재봉기)를 활용하여 핸들 부착 및 로고 스티칭 공정의 균일성을 극대화함.
- 선호 장비: Juki LU-2810, 자동 사절 기능이 포함된 상하송 재봉기.
- 노하우: 대량 생산 시 발생하는 좌우 비대칭을 막기 위해 전용 '합봉용 알루미늄 지그(Jig)'를 제작하여 모든 작업자가 동일한 궤적으로 봉제하도록 관리함.
¶ 10.3 중국 (광저우/동관 클러스터 생산)
- 특징: 부자재 수급의 이점을 활용하여 다양한 합성 보강재(Composite materials) 실험이 활발함. 생산 속도가 매우 빠르며 최신형 전자 재봉기 도입 속도가 높음.
- 선호 장비: Hikari, Jack 등 가성비와 전자 제어 기능이 결합된 상하송 재봉기.
- 노하우: 초음파 융착기를 사용하여 내부 보강재를 본드 없이 가고정함으로써 봉제 시 발생하는 밀림 현상과 본드 냄새를 제거함.
¶ 실전 트러블슈팅 가이드 (Senior Editor's Note)
- "윙 부위가 쭈글거린다면?": 먼저 노루발 압력을 확인하십시오. 압력이 너무 강하면 가죽이 밀리면서 주름이 생깁니다. 0.5kgf씩 낮추며 테스트하십시오. 또한, 보강재와 가죽 사이의 접착제가 완전히 건조되지 않은 상태에서 봉제하면 바늘이 접착제를 끌고 올라와 땀뜀을 유발할 수 있습니다.
- "실이 자꾸 끊어진다면?": 바늘의 방향을 확인하십시오. DP×17 바늘은 홈(Groove)이 정확히 오른쪽을 향해야 합니다. 또한, 실의 꼬임(Twist) 방향이 S꼬임인지 Z꼬임인지 확인하여 재봉기 회전 방향과 맞는지 체크하십시오. 가죽 봉제 시에는 반드시 Z꼬임(Left twist) 실을 사용해야 합니다.
- "에지 코트가 마른 뒤 떨어진다면?": 가죽 단면의 유분기나 가공 시 사용된 왁스가 원인일 수 있습니다. 봉제 전 단면을 알코올이나 전용 디그리서(Degreaser)로 가볍게 닦아내거나, 프라이머(Primer)를 1회 도포한 후 본 작업을 시작하십시오.
- "가방이 한쪽으로 기운다면?": 패턴의 문제가 아니라면, 보강재 부착 시의 텐션 차이일 확률이 90%입니다. 본드 칠 후 보강재를 붙일 때 한쪽을 더 세게 당기지 않았는지 공정을 재점검하십시오. 특히 트라페제 백은 윙의 대칭성이 생명이므로 조립 지그 사용을 권장합니다.
¶ 관련 항목 및 참조 지식
- 옆구리 (Gusset): 가방의 입체감을 결정하는 측면 부품으로, 트라페제 백에서는 확장성을 담당하는 핵심 요소이다.
- 피할 (Skiving): 가죽의 가장자리를 깎아내어 봉제 부위의 두께를 조절하는 필수 전처리 공정이다.
- 상하송 재봉기 (Walking Foot Machine): 톱니와 노루발이 동시에 움직여 두꺼운 소재의 밀림을 방지하는 필수 장비이다.
- 보강재 (Reinforcement): 가방의 형태를 유지하기 위해 내부에 부착하는 LB, 텍스온, 부직포 등의 자재를 총칭한다.
- 에지 페인트 (Edge Paint): 가죽의 절단면을 보호하고 미관을 개선하는 도료로, 트라페제 백의 윙 부위에서 내구성이 특히 강조된다.
- 포스트 베드 (Post-bed Machine): 기둥 모양의 작업대 위에서 봉제하여 가방의 곡선이나 입체적인 부분을 처리하기 용이한 재봉기이다. (예: Juki PLC-2710 시리즈)
- 실린더 베드 (Cylinder Bed Machine): 원통형 작업대를 가져 가방의 입구나 바닥면 등 원통형 부위 봉제에 최적화된 장비이다. (예: Juki DSC-245)
