¶ 정의 및 메커니즘

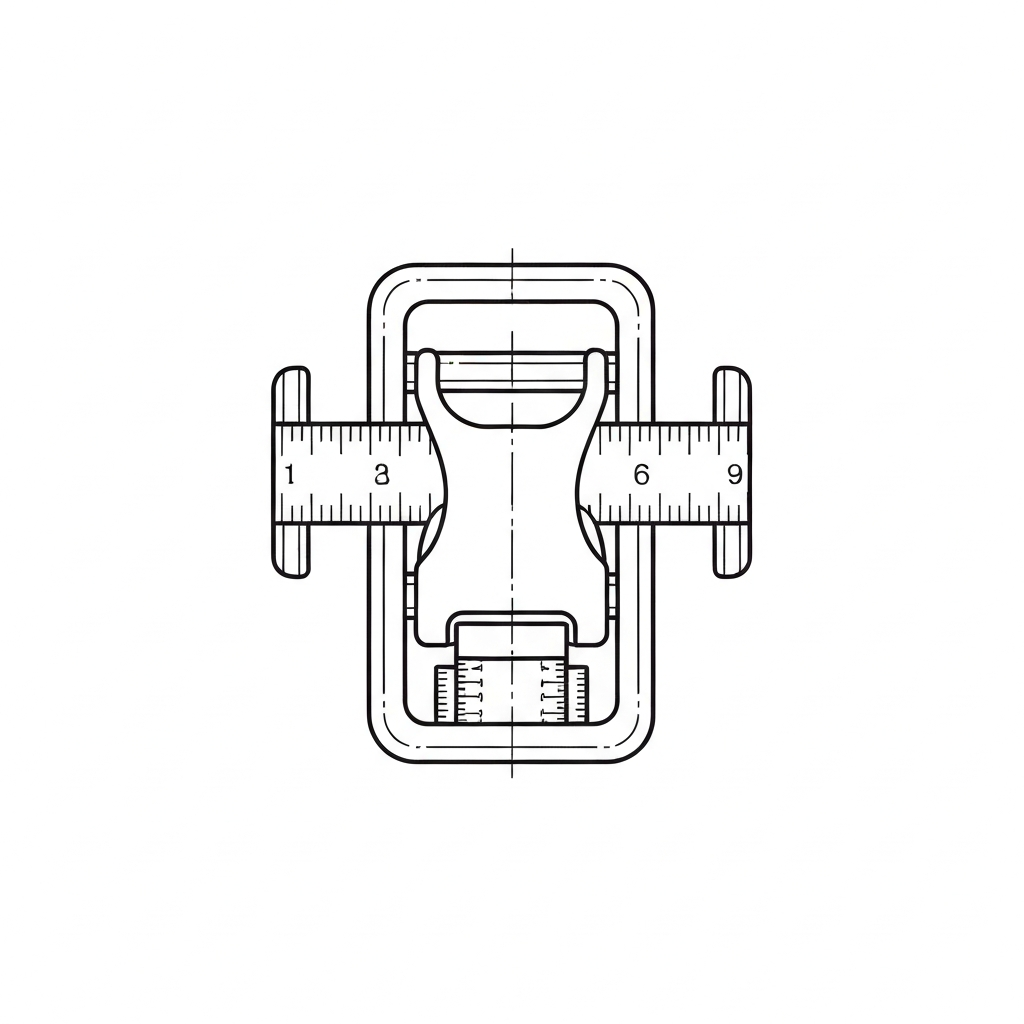

조절 비죠(Tri-glide Buckle)는 가방의 어깨끈, 벨트, 의류의 스트랩 길이를 조절하고 고정하기 위해 사용되는 3단 바(Bar) 구조의 핵심 부자재입니다. 스트랩(Webbing)이 중앙의 가동형 또는 고정형 바를 통과하며 'S'자 형태의 굴곡을 형성할 때 발생하는 마찰력을 이용해, 외부 하중이 걸린 상태에서도 설정된 길이를 유지하는 물리적 메커니즘을 가집니다.
물리적으로 조절 비죠는 '오일러의 벨트 마찰 공식(Euler's belt friction equation)'을 응용한 기계적 제동 장치입니다. 웨빙이 중앙 바를 감싸며 발생하는 접촉각(Wrap angle)이 클수록, 그리고 웨빙과 비죠 표면 사이의 마찰 계수($\mu$)가 높을수록 하중 지지력이 기하급수적으로 증가합니다($T_{load} = T_{hold} \cdot e^{\mu \phi}$). 이러한 원리 덕분에 사용자가 손으로 직접 각도를 조절하여 마찰을 줄이기 전까지는 강력한 'Self-locking' 상태를 유지하게 됩니다.
유사한 기능을 수행하는 '래더락(Ladder Lock)'이 한쪽 방향으로의 급격한 조절에 특화되어 있다면, 조절 비죠는 양방향 슬라이딩의 안정성과 스트랩의 평평한 밀착(Low profile)이 필요한 부위에 우선적으로 선택됩니다. 역사적으로는 1950년대 군용 수송 장비(Web Gear)의 금속제 조절 장치에서 발전하였으며, 현재는 경량화와 내구성을 동시에 만족시키는 고기능성 폴리머(POM, Nylon 66) 사출물로 진화하였습니다.
봉제 현장에서는 주로 웨빙 테이프와 결합하여 사용되며, 기술적으로는 스트랩의 한쪽 끝을 중앙 바에 감아 본봉(Lockstitch) 또는 바택(Bartack)으로 영구 고정하는 공정이 필수적으로 수반됩니다. 한국 공장에서는 '조절 비죠' 또는 '코키'라는 용어가 혼용되나, 베트남 공장에서는 'Khóa tăng giảm', 중국 공장에서는 '日字扣(Ri-zi-kou)'로 명확히 구분하여 발주서(PO)에 기재합니다.
¶ 기술 사양표 (Technical Specifications)
| 항목 | 세부 사양 및 기준 | 비고 |
|---|---|---|
| 관련 스티치 (ISO 4915) | Class 301 (본봉), Class 304 (지그재그 바택) | 고하중 시 304 바택 권장 |
| 주요 부착 기계 | 전자 바택기 (Computerized Bartacker), 패턴 미싱 | Juki, Brother, Sunstar 등 |
| 추천 모델 | Juki LK-1900BN, Brother KE-430HS, Sunstar SPS/E-BR12 | 최신 서보 모터 모델 권장 |
| 바늘 시스템 | DP×17 (Heavy Duty, #19~#23), DP×5 (Light Duty, #11~#14) | 소재 두께에 따라 선정 |
| 권장 SPI | 7 ~ 12 SPI (웨빙 두께 및 강도에 따라 차등 적용) | 촘촘할수록 인장 강도 증가 |
| 사용 실 (Thread) | 바늘실: 20/3, 30/3 Bonded Nylon/Poly / 밑실: 20/3, 30/3 | 고강력 코아사 또는 나일론실 |
| 최대 봉제 속도 | 2,800 ~ 3,200 spm (원단 두께에 따라 감속 제어 필요) | 고속 시 바늘 열 손상 주의 |
| 적합 소재 | PP Webbing, Nylon Webbing, Polyester Tape, Cotton Canvas | 웨빙 밀도(Denier) 확인 필수 |
| Towa 장력 기준 | 바늘실: 180~220g (Heavy), 밑실: 25~35g (Standard) | 스티치 밸런스 유지용 |
| 내열 온도 (POM) | 연속 사용 80~90°C, 단기 노출 120°C | 다림질 및 열처리 시 주의 |
| 내경 허용 오차 | 설계 치수 대비 ±0.2mm 이내 | 자동 공급기(Auto-feeder) 대응 |
¶ 적용 분야 및 설계 가이드
조절 비죠는 하중의 크기와 사용 빈도, 그리고 피부 접촉 여부에 따라 설계 사양을 엄격히 구분하여 적용합니다.
-
의류(Apparel):
- 워크웨어 및 멜빵바지(Overalls): 어깨끈 조절부에 30mm~40mm 폭의 금속 또는 고강도 POM 조절 비죠를 적용. 작업 시의 격렬한 움직임에도 흘러내리지 않도록 중앙 바에 요철(Teeth)이 있는 모델을 선호합니다. (권장 SPI: 8-10)
- 아웃도어 팬츠: 일체형 허리 벨트에 15mm~25mm 슬림형 조절 비죠 사용. 피부 압박을 최소화하기 위해 곡률(Curvature)이 적용된 인체공학적 설계를 채택합니다.
- 란제리 및 수영복: 6mm~12mm의 초소형 나일론 코팅 금속 비죠 사용. 염소(Chlorine) 및 세제에 의한 부식 방지가 필수적입니다. (권장 실: 40/2 또는 60/3 코아사)
-
가방 및 잡화(Bags & Accessories):
- 백팩(Backpack): 어깨끈 하단 조절부 및 가슴 스트랩(Sternum Strap). 하중이 집중되는 부위이므로 인장 강도가 검증된 Duraflex, ITW Nexus, Woojin Plastic(WJ) 급의 브랜드 부자재를 주로 사용합니다.
- 크로스백 및 메신저백: 스트랩의 빈번한 길이 조절이 필요하므로, 마찰력은 유지하되 슬라이딩이 부드러운 아연 합금(Zinc Alloy) 소재를 적용하여 고급스러운 외관과 기능을 동시에 확보합니다.
- 카메라 스트랩: 장비의 낙하 방지를 위해 이중 잠금 구조의 조절 비죠를 사용하거나, 웨빙의 마찰력을 극대화한 특수 패턴 비죠를 적용합니다.
-
산업용 및 특수 장비(Industrial & Tactical):
- 전술 조끼(Tactical Vest) 및 몰리(MOLLE) 시스템: 적외선 저감(IR Compliant) 처리가 된 무광 나일론 조절 비죠 사용. 극한의 온도(-40°C ~ 60°C)에서도 충격 강도를 유지해야 합니다.
- 반려동물용 하네스: 동물의 갑작스러운 분출 하중(Shock load)을 견뎌야 하므로, 파손 시 파편이 튀지 않는 고인성 소재를 사용하며 바택 봉제를 2중으로 강화합니다. (권장 SPI: 7-8, 굵은 실 사용)
¶ 주요 결함 및 해결 방안 (Troubleshooting)
- 스트랩 미끄러짐 (Slippage) - 원인: 웨빙의 두께가 비죠 내경(Gap)에 비해 너무 얇거나, 웨빙 표면이 지나치게 매끄러움. - 해결: 웨빙의 데니아(Denier)를 높여 두께를 증량하거나, 중앙 바에 요철(Teeth)이 설계된 그리퍼(Gripper) 타입 비죠로 교체. 현장 응급 조치로는 웨빙 끝단을 한 번 더 접어 봉제하여 물리적 걸림턱을 생성함.
- 비죠 파손 및 변형 (Material Failure) - 원인: 저가형 재생 POM 소재 사용으로 인한 인장 강도 부족 또는 동절기 저온 취성 발생. - 해결: 버진(Virgin) 나일론 또는 고인장 POM 소재를 사용하고, 설계 하중 이상의 인장 테스트를 거친 부품 채택. 특히 저온 환경 수출 물량은 'Cold Impact Test' 성적서 확인 필수.
- 사출 가시 및 표면 불량 (Burrs/Flash) - 원인: 플라스틱 성형 금형의 노후화 또는 사출 압력 조절 실패로 날카로운 단면 형성. - 해결: 사출 금형 정밀 보수 및 입고 검사(IQC) 시 표면 조도 전수 검사 실시. 가시(Burr)는 웨빙의 원사를 손상시켜 전체 강도를 저하시키는 주원인임.
- 도금 박리 및 부식 (Plating Peel-off/Corrosion) - 원인: 금속 비죠의 전처리(탈지) 미흡 또는 저가형 전해 도금 처리. - 해결: 염수 분무 테스트(Salt Spray Test, 48시간 이상)를 통과한 고품질 도금 제품 사용 및 니켈 프리(Nickel-free) 공정 확인. 검침기(Needle Detector) 대응이 필요한 경우 비자성체(Non-ferrous) 소재인지 반드시 확인.
- 스트랩 끼임 및 씹힘 (Jamming) - 원인: 비죠의 내경 너비가 웨빙 폭보다 좁아 측면 마찰 발생. - 해결: 비죠의 내경(ID)을 웨빙 폭보다 최소 1.0mm ~ 1.5mm 여유 있게 설계(Tolerance 관리). 웨빙이 열재단(Heat cut) 시 끝이 벌어지는 현상을 감안해야 함.
- 봉제 부위 바늘 열 손상 (Needle Heat Damage) - 원인: 고속 바택 봉제 시 바늘 열로 인해 나일론 웨빙이 녹아 비죠 근처에서 경화됨. - 해결: 바늘 냉각 장치(Needle Cooler) 사용 및 실리콘 오일 처리된 봉사 사용. 바늘 번수를 한 단계 낮추고 끝이 둥근 SES 바늘로 교체 검토.
¶ 품질 검사 기준 (QC Standard)
- 인장 강도 테스트 (Tensile Strength): 완제품 상태에서 규정된 하중(예: 성인용 백팩 기준 50~80kgf)을 1분간 가했을 때 비죠의 파손이나 스트랩 이탈이 없어야 함. 전술용의 경우 150kgf 이상의 파괴 강도를 요구하기도 함. (ASTM D6770 준용)
- 치수 정밀도 (Dimensional Accuracy): 버니어 캘리퍼스를 사용하여 내경 너비, 중앙 바 두께, 전체 외경을 측정하며 설계 도면 대비 오차 범위 ±0.2mm 이내 유지. 특히 자동 공급기(Auto-feeder) 사용 시 치수 오차는 기계 잼(Jam)의 원인이 됨.
- 내식성 및 내화학성: 금속 부품은 염수 분무 테스트(ISO 9227)를, 플라스틱 부품은 세탁 및 드라이클리닝 후 변색/변형 여부를 확인. 아세톤 등 용제에 의한 표면 녹음 현상 테스트 포함.
- 작동 원활성 (Functionality): 스트랩을 당겼을 때 걸림 없이 부드럽게 슬라이딩되면서도, 반대 방향 하중 시에는 확실하게 잠기는지(Locking) 육안 및 촉감 검사. 1,000회 반복 슬라이딩 후 마모도 측정.
- 유해물질 검사: REACH, RoHS 기준에 의거하여 납(Pb), 카드뮴(Cd), 프탈레이트 등 유해물질 불검출 확인. 아동용 제품의 경우 ASTM F963(미국) 또는 KC 인증(한국) 기준 준수.
¶ 현장 은어 및 국가별 명칭
| 언어 | 용어 | 로마자 표기 | 비고 |
|---|---|---|---|
| 한국어 (KR) | 조절 비죠 | Jo-jeol Bi-jyo | 현장 표준 용어 (비죠는 일본어 'Bijo'에서 유래) |
| 한국어 (KR) | 사다리꼴 버클 | Sa-da-ri-kkol | 모양이 사다리를 닮았다고 하여 통용됨 |
| 일본어 (JP) | 送りカン | Okuri-kan | '이송하는 고리'라는 뜻의 표준 기술 용어 |
| 일본어 (JP) | コキ | Koki | 조절 비죠를 지칭하는 일본 봉제 현장 은어 |
| 베트남어 (VN) | Khóa tăng giảm | Khoa tang giam | '증감(조절) 잠금장치'라는 직관적 표현 |
| 중국어 (CN) | 日字扣 | Ri-zi-kou | 한자 '날 일(日)' 자 모양을 닮았다고 하여 붙여진 이름 |
| 영어 (US/UK) | Tri-glide Slider | Tri-glide Slider | 기술 문서 및 카탈로그 표준 명칭 |
¶ 장비 세팅 및 공정 가이드
- 바택(Bartack) 위치 최적화: 스트랩 끝단을 비죠 중앙 바에 감은 후, 봉제선과 비죠 본체 사이의 간격을 3mm ~ 5mm로 유지해야 합니다. 간격이 너무 넓으면 비죠가 뒤집히고, 너무 좁으면 노루발이 비죠를 타격하여 바늘이 부러질 수 있습니다.
- 실 장력(Tension) 제어: 두꺼운 고밀도 웨빙 봉제 시 밑실(Bobbin) 장력을 평소보다 15~20% 강하게 설정하여 스티치의 매듭(Knot)이 웨빙 조직 정중앙에 형성되도록 조정합니다. Towa 장력계 기준 밑실 30g 전후가 적당합니다.
- 노루발(Presser Foot) 압력: 웨빙의 반발력을 억제하기 위해 노루발 압력을 높게 설정하되, 웨빙 표면에 노루발 자국(Presser mark)이 남지 않도록 고무 코팅 노루발이나 테플론 노루발 사용을 권장합니다.
- 바늘 끝 형태(Point Type): 웨빙 조직의 원사 절단을 방지하기 위해 끝이 약간 둥근 SES(Light ball point) 또는 두꺼운 조직 관통력이 우수한 지포인트(G-point) 바늘을 사용합니다. 나일론 웨빙에는 R point보다 SES가 원사 손상을 줄이는 데 유리합니다.
- 자동화 대응: 대량 생산 시 패턴 미싱에 전용 지그(Jig)를 제작하여 조절 비죠를 투입하면, 작업자 숙련도에 상관없이 일정한 간격(3.0mm)의 봉제 품질을 확보할 수 있습니다.
¶ 공정 흐름도 (Process Flowchart)
graph TD
A[웨빙 커팅 및 단면 열처리] --> B[조절 비죠 삽입 및 위치 선정]
B --> C[스트랩 끝단 폴딩/접기]
C --> D{바택/패턴 봉제 고정}
D --> E[슬라이딩 및 잠금 기능 테스트]
E --> F[인장 강도 샘플링 검사]
F --> G[최종 시아게/검사 및 포장]
subgraph "품질 관리 포인트"
D -.-> D1[바늘 열 손상 확인]
D -.-> D2[스티치 건너뜀 검사]
E -.-> E1[스트랩 미끄러짐 확인]
F -.-> F1[파괴 강도 데이터 기록]
end
¶ 소재별 특성 비교 및 선정 가이드
| 소재 | 장점 | 단점 | 주요 용도 |
|---|---|---|---|
| POM (Polyacetol) | 우수한 내마모성, 낮은 마찰계수, 치수 안정성 | 저온에서 충격에 약함, 도색 어려움 | 일반 가방, 아웃도어 용품 |
| Nylon 66 | 높은 인장 강도, 내열성, 유연성 | 흡습 시 치수 변화 가능성, POM보다 비쌈 | 군용 장비, 고하중 산업용 |
| Zinc Alloy | 고급스러운 외관, 매우 높은 강도, 정밀 형상 | 무거움, 염분에 의한 부식 위험 | 패션 가방, 프리미엄 의류 |
| Stainless Steel | 극한의 내식성, 반영구적 수명 | 가공 어려움, 매우 높은 단가 | 해양 장비, 의료용 스트랩 |
¶ 실전 트러블슈팅 심화 (Advanced Tips)
- "스티치가 뜬다(Skipped Stitches)": 조절 비죠 바로 옆을 봉제할 때 노루발이 비죠의 두께 때문에 수평을 유지하지 못할 경우 발생합니다. 이때는 노루발 왼쪽/오른쪽 높이를 다르게 깎아낸 '단차 노루발'을 제작하여 사용하거나, 비죠 아래에 보조판을 대어 수평을 맞춰야 합니다.
- "웨빙이 운다(Puckering)": 조절 비죠 고정 봉제 시 웨빙이 쭈글쭈글해진다면, 이송 톱니(Feed dog)의 높이를 낮추고 바늘판(Needle plate)의 구멍 크기를 바늘 굵기에 딱 맞게 줄여야 합니다.
- "비죠가 돌아간다(Twisting)": 봉제 후 비죠가 스트랩 내에서 직각을 유지하지 못하고 돌아가는 경우, 바택의 가로 길이를 웨빙 폭의 80% 이상으로 넓게 설정하여 좌우 유격을 강제로 제한해야 합니다.
- "실 끊어짐(Thread Breakage)": 고밀도 웨빙 관통 시 마찰열로 실이 녹는 경우, 바늘실 경로에 실리콘 오일 컵을 설치하여 실을 냉각시키며 봉제해야 합니다.
¶ 관련 항목
- 사이드 릴리즈 버클 (Side Release Buckle): 조절 비죠와 함께 사용되어 스트랩의 신속한 결합과 분리를 담당.
- D링 (D-Ring) / 사각링 (Square Ring): 스트랩의 연결점 및 방향 전환 역할을 수행하며 조절 비죠와 세트로 구성됨.
- 웨빙 (Webbing): 조절 비죠의 성능을 결정짓는 고밀도 직조 테이프 소재.
- 바택 (Bartack): 조절 비죠에 감긴 스트랩 끝단을 강력하게 고정하기 위한 고밀도 지그재그 봉제 기법.
- 래더락 (Ladder Lock): 조절 비죠의 변형된 형태로, 한쪽 끝을 당겨 쉽게 길이를 조절할 수 있는 구조의 부자재.
- 캠 버클 (Cam Buckle): 조절 비죠보다 더 강력한 고정력이 필요할 때 사용하는 레버 압착식 조절 장치.
