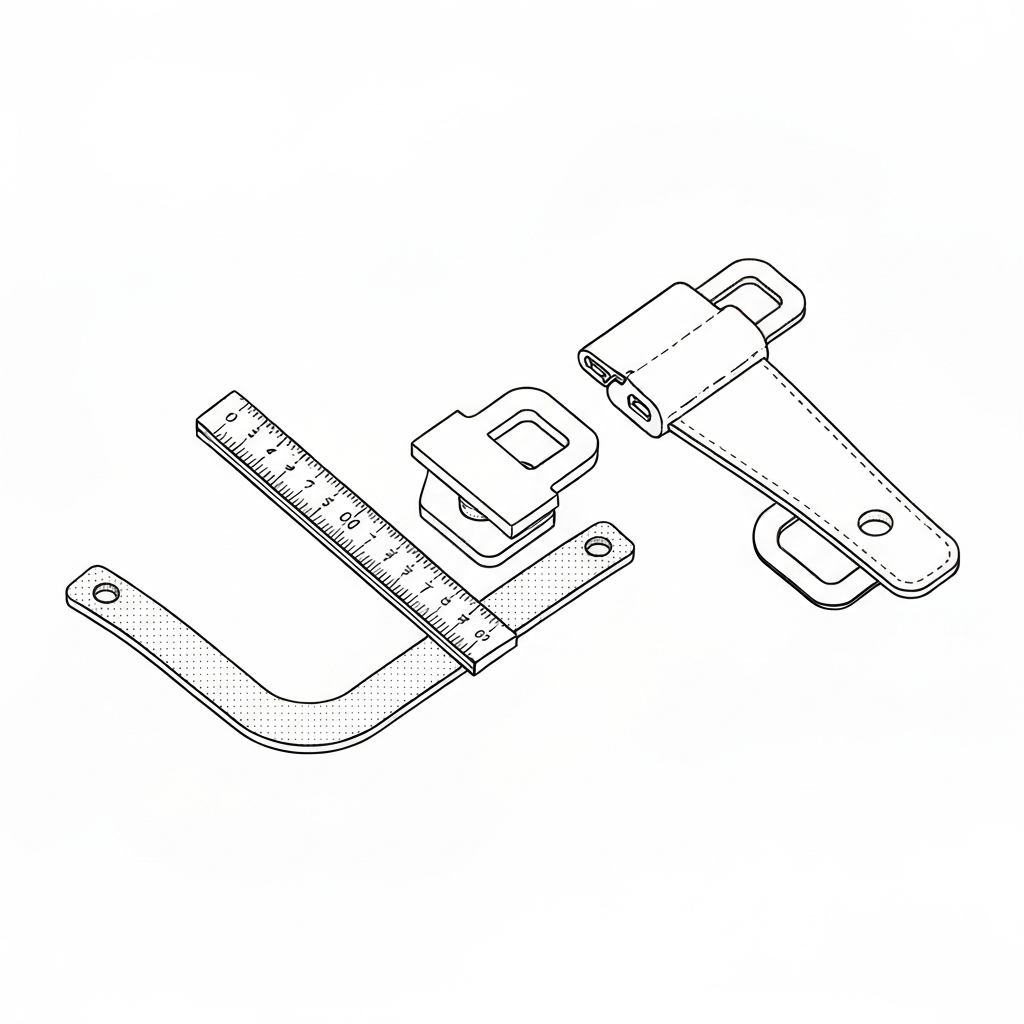

그림 1: 산업용 가방 및 전술 기어에 사용되는 표준 POM 재질 트라이글라이드(Triglide)의 구조와 웨빙 통과 경로
¶ 개요 (Overview)
트라이글라이드(Triglide)는 가방, 의류, 산업용 안전 장비 및 전술 기어의 스트랩(Webbing) 길이를 조절하고, 사용 후 남는 여분의 끈을 깔끔하게 정리 및 고정하기 위해 설계된 3단 구조의 슬라이더 버클입니다. 중앙의 가로 바(Center Bar)를 기점으로 웨빙이 'S'자 형태로 통과하며 발생하는 물리적 마찰 저항(Friction Resistance)을 이용해, 외부 하중이 가해졌을 때 웨빙의 슬립을 방지하고 설정된 길이를 유지하는 핵심 부자재입니다.
봉제 현장에서는 형태적 특성에 따라 '일자고리' 혹은 일본어 유래어인 '비죠(尾錠)'로 불리기도 하나, 본 문서에서는 글로벌 기술 표준 및 사양서와의 일관성을 위해 트라이글라이드로 용어를 통일합니다. 본 부자재는 단순한 고정 장치를 넘어, 사용자의 체형이나 적재 화물의 부피에 따라 스트랩의 유효 길이를 실시간으로 가변시키는 '동적 조절 시스템'의 중추적 역할을 수행합니다. 래더락(Ladder Lock)이 일방향 조절에 특화되어 있다면, 트라이글라이드는 양방향 슬라이딩의 유연성과 고정력 사이의 균형을 제공하여 주로 어깨끈의 하단부나 가슴 스트랩처럼 미세한 위치 조정이 필요한 부위에 배치됩니다.
¶ 기술적 정의 및 메커니즘 (Technical Mechanism)
트라이글라이드는 물리적으로 마찰 잠금(Friction Lock) 원리를 이용합니다. 웨빙이 첫 번째 슬롯으로 진입하여 중앙 바를 감싸고 두 번째 슬롯으로 나갈 때, 웨빙의 굴곡진 경로와 재질 간의 마찰 계수가 결합하여 강력한 고정력이 발생합니다.
- 고정력 결정 요소: 웨빙의 두께(Thickness), 직조 밀도(Density), 트라이글라이드 슬롯의 간격(Gap), 그리고 중앙 바의 표면 처리(엠보싱, 논슬립 패턴 또는 톱니 구조)에 의해 결정됩니다.
- 가동성: 하중이 제거된 상태에서 트라이글라이드의 각도를 웨빙과 수직에 가깝게 조절하면 마찰력이 급격히 감소하여 웨빙을 부드럽게 슬라이딩시킬 수 있습니다.
- 물리적 작동 원리 (캡스턴 효과): 트라이글라이드의 작동은 '캡스턴 효과(Capstan Equation)'의 변형된 원리를 따릅니다. 웨빙이 중앙 바를 감싸는 각도(Contact Angle)가 커질수록, 그리고 웨빙과 바 표면 사이의 마찰 계수가 높을수록 저항력은 기하급수적으로 증가합니다. 봉제 공정에서 바늘이 웨빙을 관통하여 트라이글라이드 근처에 바택(Bartack)을 형성할 때, 이 고정점과 트라이글라이드 사이의 거리는 '레버 암(Lever Arm)' 역할을 하여 조절 편의성에 직접적인 영향을 미칩니다.
유사 부자재와의 비교: 1. 사각링(Rectangle Ring): 조절 기능 없이 단순히 웨빙의 연결 및 방향 전환 역할만 수행합니다. 2. 래더락(Ladder Lock): 한쪽 끝이 고정된 상태에서 한 방향(Tightening)으로만 강한 잠금력을 발휘하며, 해제를 위해서는 버클 끝을 들어 올려야 합니다. 반면 트라이글라이드는 양방향 슬라이딩이 가능하며 구조적으로 더 평평(Flat)하여 신체 밀착형 제품에 유리합니다.
¶ 상세 기술 사양표 (Technical Specifications)
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 봉제 표준 (ISO 4915) | 301 (본봉), 304 (지그재그), 42바늘 바택 | 웨빙 고정 및 보강 봉제 시 적용 |
| 주요 재질 | POM (Polyacetal), Nylon 66, Zinc Alloy, Stainless Steel 316 | 강도, 내열성, 내식성 기준 |
| 표준 규격 (내경) | 15mm, 20mm, 25mm, 38mm, 50mm | 웨빙 폭(Width)에 정밀 매칭 |
| 권장 재봉기 (바택) | Juki LK-1900BNHS | Heavy Duty 사양, 전자식 바택기 |
| 권장 재봉기 (본봉) | Brother S-7300A-405 | 중량물용(Heavy), 전자 톱니 이송 시스템 |
| 바늘 시스템 | DP×17 (19# ~ 23#), DP×5 (16# ~ 18#) | 웨빙 합수 및 두께에 따라 선택 |
| 권장 SPI | 6 - 9 SPI (Stitches Per Inch) | 고밀도 봉제 시 원단 섬유 손상 주의 |
| 사용 실 (Thread) | 20/3, 30/3 Nylon Bonded / Polyester Corespun | 고강력사 및 내마모성 실 필수 |
| 최대 봉제 속도 | 1,800 ~ 2,200 spm | 바택 공정 기준 안전 속도 (열손상 방지) |
| 인장 강도 | 80kgf ~ 250kgf (재질 및 규격별 상이) | 안전 관련 제품은 별도 파괴 테스트 필수 |
| 보빈 장력 (Towa) | 30 ~ 45gf (웨빙 1.2mm~1.5mm 기준) | 미검증 (현장 숙련공 경험치 데이터) |
| 상실 장력 | 130 ~ 160gf | 미검증 (현장 숙련공 경험치 데이터) |
| 내열 온도 | POM: -40℃ ~ 120℃, Nylon 66: -40℃ ~ 150℃ | 환경 테스트 기준 |
¶ 적용 분야 (Application)
그림 2: 백팩 어깨끈 하단부와 가슴 스트랩에 적용된 트라이글라이드 사례
트라이글라이드는 하중의 분산과 길이 가변성이 동시에 요구되는 거의 모든 산업용 봉제 제품에 적용됩니다.
- 가방 및 배낭 (Bag Parts Assembly):
- 백팩 어깨끈(Shoulder Strap): 하단부 웨빙 연결부에서 사용자의 키에 맞춰 길이를 조절.
- 로드 리프터(Load Lifter): 배낭 상단과 어깨끈 사이의 각도를 조절하여 무게 중심을 등에 밀착.
- 가슴 스트랩(Sternum Strap): 좌우 어깨끈 사이의 간격을 조절하는 레일 시스템의 슬라이더.
- 의류 및 테크웨어:
- 멜빵바지(Bib Overalls): 어깨끈의 높낮이를 조절하여 가랑이(Crotch) 위치를 최적화.
- 전술 의류: 플레이트 캐리어(Plate Carrier)의 측면 커머번드(Cummerbund) 사이즈 조절.
- 반려동물 용품:
- 하네스(Harness): 가슴둘레와 목둘레를 동물의 성장에 맞춰 가변적으로 고정. 20/3 나일론 본딩사를 사용하여 42바늘 이상의 고밀도 바택 봉제가 수반됨.
- 산업 안전 및 아웃도어:
- 안전벨트 보조 조절기: 추락 방지용 하네스의 여분 끈 정리 및 위치 고정.
- 텐트 가이 라인(Guy Line): 강풍 시 텐트의 텐션을 유지하기 위한 조절기(주로 금속재 사용).
¶ 주요 결함 및 해결 방안 (Troubleshooting)
- 슬립 현상 (Strap Slippage) - 원인: 웨빙이 너무 얇거나 표면이 지나치게 매끄러움, 또는 트라이글라이드 슬롯 간격이 웨빙 두께 대비 너무 넓음. - 해결: 웨빙의 중량(Weight)을 높이거나, 중앙 바에 요철(Ribs)이 있는 모델로 교체. 현장 팁: 웨빙 끝단을 'Z'자로 한 번 더 접어 봉제하여 물리적 걸림턱을 생성할 것.
- 백화 현상 (Stress Whitening) - 원인: 저가형 플라스틱(PP 등) 사용 시 과도한 인장 하중으로 인해 굴곡 부위가 하얗게 변하며 파손 전조 증상 발생. - 해결: 인장 강도가 우수한 POM 또는 Nylon 66 재질로 변경. 사출물의 '게이트(Gate)' 위치가 중앙 바에 있지 않은지 확인하여 응력 집중 방지.
- 웨빙 씹힘 및 사선 주행 (Webbing Jamming) - 원인: 트라이글라이드 내경보다 넓은 웨빙 사용 또는 웨빙의 직조 불균형(Edge Curl). - 해결: 내경 대비 -0.5mm~-1.0mm 좁은 웨빙을 사용하고, 자동 열재단(Heat Cutting) 시 끝단 벌어짐 방지.
- 봉제 간섭 (Presser Foot Interference) - 원인: 트라이글라이드와 바택(Bartack) 위치가 너무 가까워 노루발이 부자재를 타격하여 파손됨. - 해결: 봉제 마진(Margin)을 최소 15mm 이상 확보하거나, 전용 단차 노루발(Hinged Foot) 사용. Juki LK-1900BNHS 사용 시 노루발 하강 높이(Lifting Amount)를 재설정할 것.
- 버(Burr)에 의한 웨빙 손상 - 원인: 사출 성형 시 파팅 라인(Parting Line)에 날카로운 돌출부 잔류. - 해결: 사출 금형 정밀 점검 및 배럴 연마(Tumbling) 공정 추가 확인. 검사원이 손톱으로 슬롯 내부를 긁어 걸림이 있는지 전수 검사 권장.
- 저온 취성 파손 (Cold Brittleness) - 원인: 동절기 또는 극지방 수출용 제품에 일반 플라스틱 재질 사용 시 충격에 쉽게 깨짐. - 해결: 내한성(Cold-resistant) 첨가제가 포함된 특수 원료 사용. 영하 20도 환경 테스트 데이터 확인 필수.
¶ 품질 검사 및 테스트 기준 (Quality Control)
- 인장 강도 테스트 (Tensile Strength): UTM(만능 재료 시험기)을 통해 수직 하중을 가하여 파손 시점의 수치(kgf/N)가 기준치 이상인지 확인. 일반 25mm POM 기준 120kgf 이상 권장.
- 염수 분무 테스트 (Salt Spray Test): 금속(Zinc, Steel) 재질의 경우 48시간 이상 노출 후 부식(녹) 발생 여부 확인.
- 내열/내한 사이클 테스트: -20℃ ~ 60℃ 환경에서 24시간 주기로 변형 및 크랙 발생 여부 검증.
- 유해물질 검사: REACH, RoHS 기준에 따른 프탈레이트 및 중금속 함유량 검사 (특히 아동용 제품 및 신체 접촉 제품).
- 슬라이딩 반복 테스트: 웨빙을 끼운 상태에서 기계적 장치로 1,000회 이상 조절 시 마모도 및 고정력 유지 확인.
¶ 국가별 실무 차이 및 용어 (Global Standards)
| 국가/언어 | 용어 | 현장 특징 및 비고 |
|---|---|---|
| 한국 (KR) | 트라이글라이드 | 현장에서는 '비죠'라는 용어가 혼용되나, 기술 문서에서는 트라이글라이드로 통일. 꼼꼼한 마감(시아게)을 중시함. |
| 일본 (JP) | 日の字コキ | '코키(コキ)'라고 줄여 부르며, YKK 등 자국 부자재 브랜드에 대한 신뢰도가 매우 높음. 사출물의 미세한 버(Burr)에 대해 매우 엄격함. |
| 베트남 (VN) | Khóa tăng giảm | 'Tăng giảm(늘리고 줄이다)'으로 통칭. 한국 및 대만계 대형 OEM 공장이 많아 자동화 바택기 도입률이 매우 높음. |
| 중국 (CN) | 日字扣 | 'Rì zì kòu'라고 부르며, 광동성 일대의 부자재 시장에서 전 세계 물량의 상당수를 공급함. 재질 혼용 사고 주의 필요. |
| 영어 (EN) | Triglide | Slider, 3-bar Slide 등으로 불림. 미군 사양(Mil-Spec) 제품의 경우 ITW Nexus나 Duraflex 브랜드 제품을 지정함. |
¶ 장비 세팅 및 공정 가이드 (Technical Setup)
- 바택(Bartack) 설정: 웨빙 끝단을 되돌려 박을 때, Juki LK-1900BNHS 기준 가로 20mm, 세로 3mm 패턴을 주로 사용하며, 바늘은 두꺼운 웨빙 관통을 위해 DP×17 21호를 권장합니다.
- 실 장력(Tension) 조절: 웨빙은 조직이 치밀하므로 밑실 장력을 강하게 세팅하여 매듭(Knot)이 웨빙 정중앙에 위치하도록 조절해야 합니다. Towa 장력계 기준 보빈 케이스 장력은 35~40gf 내외가 적당합니다. 장력이 약하면 밑실이 뜨는 '루프(Loop)' 현상이 발생하여 고정력이 약화됩니다.
- 열재단(Heat Cutting): 웨빙 끝단이 트라이글라이드 슬롯을 통과할 때 걸리지 않도록 자동 열재단기를 사용하여 올 풀림을 방지하고 단면을 매끄럽게 처리합니다. 절단 온도는 나일론 기준 280~320℃가 적당합니다.
- 노루발 압력: 웨빙의 두께로 인해 이송(Feed) 시 미끄러짐이 발생할 수 있으므로 프레셔풋 압력을 평소보다 15~20% 상향 조정합니다.
- 패턴 타커(Pattern Tacker) 활용: 대량 생산 시 트라이글라이드 삽입 후 웨빙을 'ㅁ'자 또는 'X'자로 박는 공정은 자동 패턴기(예: Juki AMS-210EN)를 사용하여 품질을 균일화합니다. 이때 부자재 파손을 막기 위해 노루발에 '도피(Clearance)' 홈을 가공해야 합니다.
¶ 공정 흐름도 (Mermaid Diagram)
graph TD
A[웨빙 원단 입고 및 검사] --> B[자동 열재단기: 규격 커팅 및 단면 처리]
B --> C[트라이글라이드 1번 슬롯 웨빙 삽입]
C --> D[중앙 바 통과 및 2번 슬롯 배출]
D --> E[버클/D링 등 연결 부자재 추가 삽입]
E --> F[웨빙 끝단 되돌리기 및 마진 확보]
F --> G{봉제 공정 선택}
G --> G1[본봉: Brother S-7300A-405 박스 봉제]
G --> G2[바택: Juki LK-1900BNHS 보강 박음]
G1 & G2 --> H[품질 검사: 인장 강도 및 슬라이딩 테스트]
H --> I[시아게: 잔사 제거 및 외관 클리닝]
I --> J[최종 포장 및 출하 검사]
¶ 관련 항목 (Related Terms)
- 래더락 (Ladder Lock): 한쪽 방향으로만 조절이 용이하고 고정력이 더 강력한 버클.
- 사이드 릴리즈 버클 (Side Release Buckle): 탈부착 기능을 제공하며 트라이글라이드와 함께 스트랩 시스템을 구성함.
- 웨빙 (Webbing): 트라이글라이드에 삽입되는 고밀도 직조 테이프.
- D링 / 사각링: 스트랩의 연결 및 방향 전환을 돕는 보조 부자재.
- 캠버클 (Cam Buckle): 레버를 이용해 더 강력한 압착 고정력을 제공하는 조절기.
- 바택 (Bartack): 트라이글라이드 근처 웨빙을 고정하기 위한 고밀도 보강 봉제 패턴.
¶ 재질별 상세 특성 비교 (Material Comparison)
| 재질 | 장점 | 단점 | 주요 용도 |
|---|---|---|---|
| POM (아세탈) | 내마모성 우수, 낮은 마찰계수, 치수 안정성 | 저온에서 충격 강도 저하, 재생재 혼입 시 파손 위험 | 일반 가방, 의류, 스포츠용 |
| Nylon 66 | 인장 강도 극대화, 내열성, 내충격성 우수 | 흡습 시 치수 변화 가능성, POM 대비 높은 단가 | 군용, 산업용 안전 장비, 고하중용 |
| Zinc Alloy (아연 합금) | 고급스러운 외관, 매우 높은 파손 강도, 도금 용이 | 무거운 무게, 염분에 의한 부식 위험, 고가 | 프리미엄 가죽 가방, 패션 브랜드 |
| Stainless Steel | 부식 저항성 극대화, 반영구적 수명, 고온 견딤 | 높은 가공 단가, 봉제 시 웨빙 마모 유발 가능성 | 해양 장비, 의료용 고정 장치, 특수 산업 |
¶ 실전 현장 노하우 (Senior Technician's Tip)
- 바늘 열(Needle Heat) 관리: 고속 바택 공정에서 굵은 바늘(23#)을 사용할 경우, 웨빙과 트라이글라이드의 플라스틱 성분이 바늘 열에 녹아 붙는 현상이 발생할 수 있습니다. 이때는 바늘 냉각 장치(Needle Cooler)를 설치하거나 실에 실리콘 오일을 소량 도포하여 마찰열을 낮추어야 합니다.
- 웨빙 조직과의 궁합: 헤링본(Herringbone) 조직의 웨빙은 평직(Plain)보다 부드러워 트라이글라이드에서 잘 미끄러지는 경향이 있습니다. 이 경우 트라이글라이드의 슬롯 간격이 0.2mm 더 좁은 모델을 선택하거나, 중앙 바에 톱니 모양의 '그립(Grip)'이 강화된 모델을 사용하십시오.
- 금형 파팅 라인 확인: 트라이글라이드 측면에 사출 금형의 파팅 라인이 너무 두껍게 형성되어 있으면, 봉제 후 스트랩 조절 시 웨빙의 올이 걸려 '필링(Pilling)' 현상이 발생합니다. 입고 검사 시 반드시 샘플을 웨빙에 끼워 10회 이상 왕복 테스트를 거쳐야 합니다.
- Towa 장력계 활용: 현장에서 감(Feeling)으로 장력을 잡지 말고, 반드시 Towa 장력계를 사용하여 수치화된 데이터를 관리하십시오. 특히 자동 패턴기 사용 시 상실과 밑실의 밸런스가 깨지면 트라이글라이드 바로 옆의 봉제부가 터지는 사고가 빈번합니다.
- Brother S-7300A-405 활용: 본봉 공정에서 트라이글라이드 고정 시, S-7300A의 전자 톱니 이송 시스템을 활용하여 웨빙의 두꺼운 단차 부위에서도 땀수가 일정하게 유지되도록 세팅하십시오. 이는 제품의 외관 품질뿐만 아니라 인장 강도의 균일성에도 직결됩니다.
- 대체 기법과의 비교: 트라이글라이드 대신 '더블 D링'을 사용할 수도 있으나, D링은 하중이 없을 때 쉽게 풀리는 단점이 있습니다. 반면 트라이글라이드는 구조적 마찰 덕분에 무하중 상태에서도 설정된 길이를 더 안정적으로 유지합니다.
- 현장 트러블슈팅 - "웨빙이 한쪽으로 쏠릴 때": 트라이글라이드 내부에서 웨빙이 한쪽으로 쏠린다면, 봉제 시 바택의 수평이 맞지 않거나 노루발 압력이 불균형한 것입니다. 재봉기의 노루발 수평을 점검하고, 이송 톱니(Feed Dog)의 높이가 좌우 동일한지 확인하십시오.
¶ 유지보수 및 관리 (Maintenance)
- 사출물 노화 방지: 플라스틱 재질의 트라이글라이드는 장시간 직사광선(UV)에 노출될 경우 황변 및 경화 현상이 발생하여 파손될 수 있습니다. 창고 보관 시 반드시 차광막이 있는 곳에 보관하며, 선입선출(FIFO) 원칙을 준수합니다.
- 금속 부식 관리: Zinc Alloy 재질은 습도가 높은 환경에서 보관 시 표면에 하얀 가루(백청 현상)가 생길 수 있습니다. 제습제(Silica Gel)를 동봉하여 밀폐 보관하는 것이 필수적입니다.
- 세탁 시 주의사항: 의류에 부착된 트라이글라이드는 세탁기 내부 드럼과의 충격으로 파손될 수 있으므로, 세탁 망 사용을 권장하거나 내충격성이 강화된 Nylon 66 재질을 선택하는 것이 좋습니다.
