¶ 개요
트롤리 슬리브(Trolley Sleeve)는 백팩, 브리프케이스, 더플백 등 여행 및 비즈니스용 가방 후면에 설계되는 기능성 패널 또는 스트랩이다. 캐리어(Luggage)의 신축식 핸들(Telescopic Handle)에 가방을 끼워 고정함으로써 이동 시 가방이 떨어지지 않도록 지지하는 역할을 한다. 단순한 디자인 요소가 아닌, 고중량을 견뎌야 하는 기능적 부위이므로 높은 인장 강도와 정밀한 봉제 규격이 요구된다.
물리적 메커니즘 관점에서 트롤리 슬리브는 가방의 무게 중심(Center of Gravity)을 캐리어의 회전축과 일치시켜 보행 시 발생하는 원심력과 진동에 의한 이탈을 방지한다. 과거에는 단순한 탄성 밴드(Elastic Band) 형태가 사용되기도 했으나, 장시간 사용 시 탄성 저하로 인한 고정력 약화 문제가 발생함에 따라 현재는 본체 원단과 동일한 소재를 사용한 패널형 구조가 표준으로 정착되었다.
산업 현장에서 트롤리 슬리브의 유무는 해당 제품의 '여행 편의성(Travel-ready)' 등급을 결정짓는 핵심 지표로 활용된다. 특히 고가형 비즈니스 라인업에서는 슬리브 내부에 RFID 차단 소재를 라이닝하거나, 하단 지퍼를 통해 수납공간으로 변환되는 컨버터블 구조를 채택하여 기능적 부가가치를 높인다. 설계 시 가장 중요한 기준은 '범용성'으로, 전 세계 주요 캐리어 브랜드(Samsonite, Tumi, Rimowa 등)의 핸들 규격을 데이터베이스화하여 최적의 통과 폭을 산출하는 것이 제조사의 핵심 역량이다.

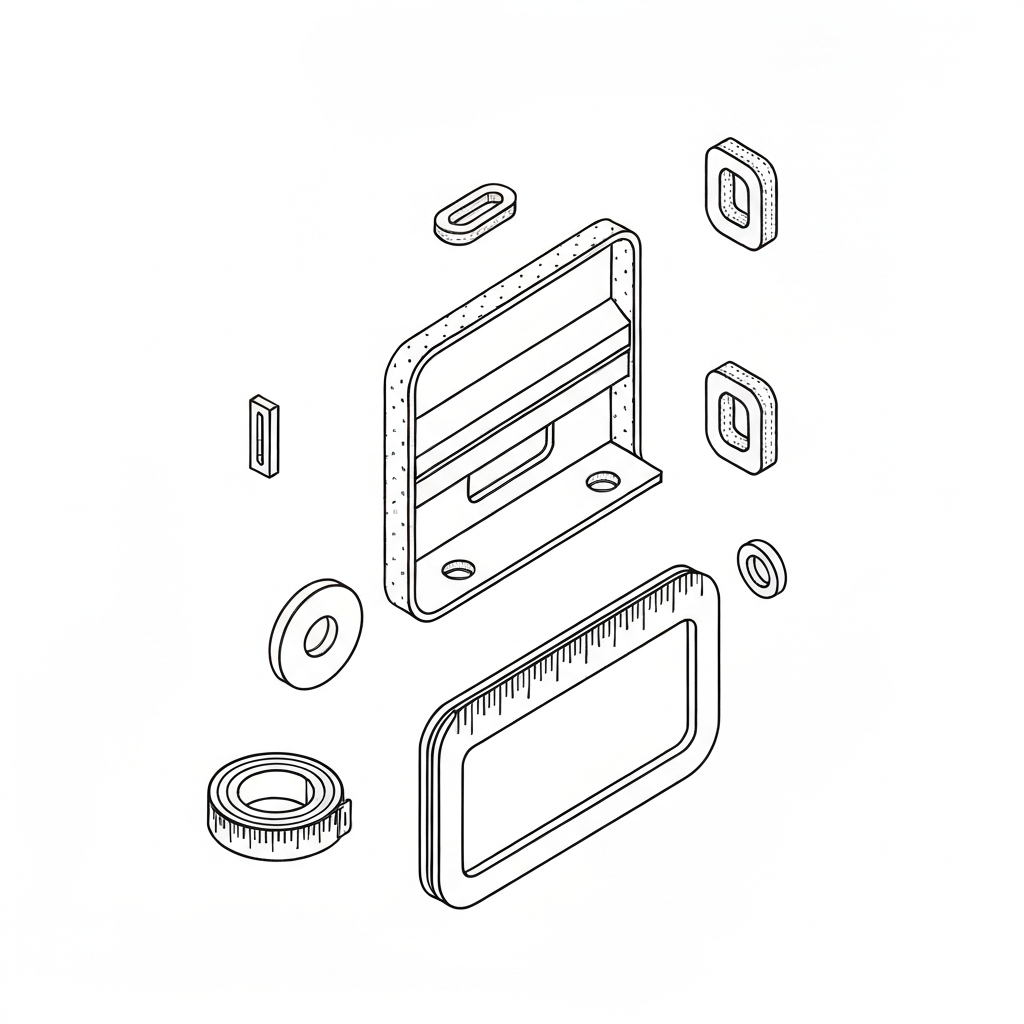

¶ 정의 및 구조
트롤리 슬리브는 가방 본체와 동일한 원단 또는 고밀도 웨빙(Webbing)을 사용하여 제작된다. 물리적으로는 가방 본체와 슬리브 사이에 핸들이 통과할 수 있는 공간(Pass-through)을 형성하며, 하중이 집중되는 상하단 입구는 반드시 바택(Bar-tack) 공정으로 보강되어야 한다.
기계적 작동 원리를 살펴보면, 슬리브는 가방이 캐리어 핸들에 걸려 있을 때 발생하는 전단 응력(Shear Stress)을 분산시키는 역할을 한다. 봉제 시 원단의 식서(Warp) 방향을 가로로 배치하여 핸들 삽입 시 발생하는 횡방향 인장 하중을 최소화하며, 슬리브 안쪽에는 마찰 계수가 높은 소재나 미끄럼 방지 코팅(Anti-slip coating)을 적용하여 가방의 좌우 흔들림을 억제한다.
최근에는 슬리브 하단에 지퍼를 부착하여, 여행 시에는 슬리브로 사용하고 평상시에는 외부 포켓으로 활용하는 컨버터블 슬리브(Convertible Sleeve) 구조가 표준으로 자리 잡고 있다. 봉제 시에는 주로 ISO 301 본봉(Lockstitch)이 사용되며, 내구성이 극도로 요구되는 군용 및 특수 가방의 경우 ISO 401 체인 스티치(Chainstitch)가 병행되기도 한다.
역사적으로 트롤리 슬리브는 1980년대 후반 휠드 러기지(Wheeled Luggage)의 보급과 함께 등장하였으며, 초기에는 별도의 스트랩을 덧대는 방식이었으나 2000년대 이후 가방 후면 패널의 일부로 통합되는 디자인적 진화를 거쳤다.
현장 인식 차이를 살펴보면, 한국 공장은 마감의 정교함(시아게)과 좌우 대칭의 정밀도를 최우선으로 하며, 베트남 공장은 대량 생산 체제에서의 바택 위치 균일성과 라인 밸런싱을 통한 생산 효율성에 집중한다. 중국 공장은 다양한 부자재(지퍼, 보강재)의 수급 우위를 바탕으로 컨버터블 구조의 원가 절감과 기능성 소재 융합에 강점을 보인다.
¶ 기술 사양표 (Technical Specifications)
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 스티치 분류 | ISO 4915 Class 301 (본봉 / Lockstitch) | 보강 부위는 Class 304(지그재그) |
| 주요 재봉기 | Juki DDL-9000C, Brother S-7300A | 본봉 공정 (상하 통합 이송 권장) |
| 보강 재봉기 | Juki LK-1900BN, Brother KE-430HX | 바택(Bar-tack) 전용기 |
| 바늘 시스템 | DP×17 (110/18 ~ 140/22) | 중량물용 (Heavy-duty), SES/SUK 포인트 |
| 표준 SPI | 7 ~ 10 SPI (Stitches Per Inch) | 원단 두께 및 인장 강도 요구치에 따라 가변 |
| 사용 실(Thread) | 바늘실: 20s/3 or 30s/3 Nylon / 밑실: 동일 사양 | 고강력 나일론사 (Bonded Nylon 권장) |
| 최대 봉제 속도 | 2,500 ~ 3,500 spm | 단차 구간 진입 시 500 spm 이하 감속 필수 |
| 적합 원단 | Cordura 1000D, Ballistic Nylon, Leather, PVC | 보강재(Non-woven, Tarpaulin) 병행 사용 |
| 밑실 장력(Towa) | 25 ~ 35g (Towa Tension Gauge 기준) | 고강력사 사용 시 스티치 조임 확보를 위해 상향 |
| 노루발 압력 | 35N ~ 45N | 다층 구조(6~8겹) 봉제 시 원단 밀림 방지 |
¶ 적용 분야
트롤리 슬리브는 제품의 용도와 소재에 따라 봉제 사양과 설계 방식이 상이하게 적용된다.
- 비즈니스 및 여행용 잡화:
- 노트북 백팩: 후면 등판 패널 중앙부에 위치. 15.6인치 노트북 수납 시의 하중을 고려하여 8~9 SPI의 본봉으로 견고하게 부착한다.
- 서류 가방(Briefcase): 후면 외부 포켓과 일체형으로 제작되는 경우가 많으며, 가죽 소재 사용 시 피할(Skiving) 두께를 0.8mm로 조절하여 봉제 부위의 투박함을 방지한다.
- 아웃도어 및 스포츠:
- 기내용 더플백: 측면 또는 후면에 고밀도 웨빙(Webbing)을 노출형으로 부착. 7 SPI의 굵은 땀수와 20s/3 이상의 두꺼운 나일론사를 사용하여 거친 환경에서의 내구성을 확보한다.
- 스포츠 팀 백: 대용량 장비 수납을 위해 슬리브 폭을 250mm 이상으로 넓게 설계하며, 바택 보강을 2중으로 실시한다.
- 특수 목적 장비:
- 군용 전술 배낭(Tactical Bag): MOLLE 시스템과 호환되는 슬리브 구조를 채택하며, 적외선 반사 방지(IRR) 처리가 된 나일론사를 사용한다.
- 의료용/촬영 장비 케이스: 내부 충격 흡수를 위한 폼(Foam) 삽입형 슬리브를 적용하며, 정밀 기기 보호를 위해 정전기 방지 원단을 안감으로 사용한다.
업종별 차이를 보면, 정장용 가방은 외관상 봉제선이 보이지 않는 '숨은 봉제(In-seam)' 방식을 선호하며 10~12 SPI의 촘촘한 땀수를 사용한다. 반면 아웃도어 제품은 외부 노출형 바택과 7~8 SPI의 넓은 땀수를 통해 시각적인 견고함과 실제 인장 강도를 동시에 추구한다.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
-
바택 터짐 (Bar-tack Bursting)
- 원인: 캐리어 핸들 삽입 시 발생하는 횡방향 인장 하중을 견디지 못함.
- 해결: 바택 길이를 최소 12mm~15mm로 설정하고, 슬리브 안쪽에 600D 이상의 고밀도 웨빙 또는 타포린 보강재를 덧대어 봉제.
- 현장 노하우: 바택의 밀도(Pitch)가 너무 높으면 오히려 원단 조직을 끊어먹는 '니들 커팅' 현상이 발생하므로, 땀수를 적절히 조절해야 함.
-
슬리브 폭 불량 (Width Mismatch)
- 원인: 표준 캐리어 핸들 폭(약 190~210mm)보다 좁게 제작되어 삽입 불가.
- 해결: 패턴 설계 시 유효 폭을 220mm~230mm로 설정하고, 봉제 시 가이드 노치(Notch)를 엄격히 준수하여 유효 간격을 확보.
- 현장 노하우: 원단 수축률을 고려하여 설계 치수보다 3~5mm 여유를 두고 재단할 것.
-
원단 우글거림 (Puckering)
- 원인: 슬리브 원단과 본체 원단의 두께 차이로 인한 이송 불균형.
- 해결: 상하 통합 이송(Compound Feed) 기계를 사용하거나, 노루발 압력을 40N 이상으로 상향 조정하여 원단 밀림 방지.
-
지퍼 슬라이더 간섭 (Zipper Interference)
- 원인: 컨버터블 타입에서 지퍼 이빨이 캐리어 핸들에 걸려 파손됨.
- 해결: 역방향 코일 지퍼(Reverse Coil Zipper)를 사용하고, 지퍼 상단에 지퍼 가드(Zipper Garage)를 설계하여 금속 부품 노출 최소화.
-
스티치 건너뜀 (Skipped Stitches)
- 원인: 본체와 슬리브가 만나는 6~8겹의 두꺼운 단차 부위에서 바늘 휨 발생.
- 해결: 단차 보정용 노루발(Dantsuki Osae)을 사용하고, 바늘 번수를 #21 이상으로 상향하며 바늘 끝 형상을 SES(Light Ball Point)로 교체.
- 현장 노하우: 증상이 지속되면 가마(Hook)와 바늘 사이의 간극(Timing)을 0.05mm 수준으로 좁게 재설정할 것.
¶ 품질 검사 기준 (Quality Control)
- 치수 정밀도: 슬리브 내부 유효 폭이 작업지시서(Spec Sheet) 대비 ±2mm 이내여야 함.
- 인장 강도 테스트: 가방에 15kg의 하중을 적재한 후, 캐리어 핸들에 거치하여 50회 이상의 상하 진동 테스트 시 봉제선 풀림이나 원단 미어짐이 없어야 함.
- 수평도 (Alignment): 가방의 상단 라인과 슬리브 라인이 평행을 이루어야 하며, 육안 검사 시 좌우 편차가 3mm 미만이어야 함.
- 마무리 (Finishing): 슬리브 입구 및 바택 부위의 잔사(Thread Ends)가 1mm 이하로 제거되었는지 확인.
- 색상 견뢰도: 슬리브 안감 소재가 캐리어 핸들과의 마찰에 의해 이염(Migration)되지 않는지 확인 (4급 이상 요구).
¶ 현장 전문 용어 및 은어
| 언어 | 용어 | 로마자 표기 | 비고 |
|---|---|---|---|
| 한국어 | 캐리어 꽂이 | Carrier Kkoji | 현장에서 가장 보편적으로 사용되는 명칭 |
| 한국어 | 도메 / 바택 | Dome / Bartack | 보강 봉제를 지칭 (일본어 '도메'에서 유래) |
| 베트남어 | Đai gắn vali | Dai gan vali | 슬리브 전체를 지칭 |
| 베트남어 | Chặn bọ | Chan bo | 바택(보강 봉제) 공정 |
| 일본어 | かん止め | Kandome | 바택/보강 봉제 |
| 일본어 | 段付き押え | Dantsuki Osae | 단차 보정용 노루발 (슬리브 봉제 필수 도구) |
| 중국어 | 打枣 | Dǎ zǎo | 바택 (대추 모양 봉제라는 뜻) |
| 중국어 | 插袋 | Chādài | 끼우는 형태의 주머니/슬리브 |
¶ 장비 세팅 가이드 (Technical Setting)
- 장력 설정: 고강력 나일론사 사용 시 밑실(Bobbin) 장력을 평소보다 20% 강하게 설정하여 스티치가 원단 내부로 견고하게 박히도록 조절(Stitch Tightness 확보). Towa 게이지 기준 30g 전후 권장.
- 노루발 압력: 슬리브 부착 부위는 원단이 겹치는 구간이므로, 노루발 압력을 35N~45N 수준으로 높여 강력한 압착력 유지.
- 이송치(Feed Dog) 높이: 두꺼운 소재의 원활한 이송을 위해 피드 독의 높이를 표준보다 0.2mm~0.3mm 높게 설정.
- 바늘 선택: 원단 조직 파괴(Needle Cutting)를 방지하기 위해 끝이 약간 둥근 SES 또는 SUK 타입 바늘 사용 권장. 발리스틱 나일론 등 고밀도 원단은 #22(140) 이상의 굵은 바늘 필수.
¶ 공정 흐름도 (Process Flowchart)
¶ 관련 항목
- 바택 (Bar-tack): 하중 집중 부위를 지그재그 스티치로 보강하는 필수 공정.
- 해리 (Binding): 슬리브의 노출된 절단면을 별도의 테이프로 감싸 마감하는 공정.
- 보강재 (Reinforcement Fabric): 슬리브 내부에 삽입하여 인장 강도를 높이는 타포린 또는 고밀도 부직포.
- 시아게 (Finishing): 봉제 완료 후 실밥 제거 및 형태를 잡는 최종 마무리 공정.
¶ 소재 및 부자재 비교 분석
트롤리 슬리브 제작 시 선택되는 소재는 제품의 내구성과 직결된다.
| 소재 구분 | 장점 | 단점 | 주요 용도 |
|---|---|---|---|
| Self-fabric (본체 원단) | 일체감 있는 디자인, 높은 내구성 | 두께 증가로 인한 봉제 난이도 상승 | 프리미엄 백팩, 브리프케이스 |
| High-density Webbing | 극강의 인장 강도, 빠른 공정 속도 | 디자인적 이질감 발생 가능 | 더플백, 군용 가방, 저가형 백팩 |
| Elastic Band (탄성 밴드) | 유연한 대응 폭, 가벼운 무게 | 시간 경과에 따른 탄성 저하(늘어남) | 초경량 폴딩백, 보조 가방 |
| Mesh (메쉬) | 통기성 확보, 등판 밀착감 우수 | 마찰에 의한 보풀 발생 위험 | 스포츠/러닝용 백팩 |
기술적 조언: 본체 원단을 사용하여 슬리브를 제작할 경우, 안감(Lining)과 겉감 사이에 0.5mm 두께의 EVA 폼이나 고밀도 부직포 보강재를 삽입하면 핸들 삽입 시 형태 뒤틀림을 방지하고 고급스러운 외관을 유지할 수 있다.
¶ 국가별 공정 관리 특성 (KR/VN/CN)
현장 관리 경험에 비추어 볼 때, 트롤리 슬리브 공정은 국가별로 다음과 같은 실무적 차이를 보인다.
- 한국 (Korea):
- 특징: 다품종 소량 생산 및 고가 브랜드 샘플링 중심.
- 실무: '도메(바택)'의 위치를 1mm 단위로 조정하며, 실 색상을 원단과 완벽히 일치시키는 '이색 관리'에 매우 엄격함. 주로 Juki DDL-9000 시리즈의 자동 실끊기 기능을 활용하여 시아게 공수를 줄임.
- 베트남 (Vietnam):
- 특징: 글로벌 브랜드(Nike, Adidas, Tumi 등)의 대규모 양산 기지.
- 실무: 라인 밸런싱(Line Balancing)을 위해 슬리브 부착 전용 스테이션을 운영. 바택 전용기(LK-1900BN)의 캠(Cam) 설정을 표준화하여 수만 개의 제품이 동일한 보강 규격을 갖도록 관리함. QC 라인에서 '핸들 통과 게이지'를 사용하여 전수 검사 실시.
- 중국 (China):
- 특징: 원부자재 수급의 수직 계열화 및 컨버터블 디자인의 메카.
- 실무: 지퍼와 슬리브가 결합된 '모듈형 부품'을 미리 제작하여 조립하는 방식 선호. 자동 패턴 재봉기(Pattern Tacker)를 활용하여 슬리브 부착과 바택을 한 번의 공정으로 처리하는 자동화율이 높음.
현장 트러블슈팅 팁: 만약 베트남이나 중국 대량 생산 라인에서 슬리브 입구의 바택이 자꾸 터진다면, 실의 종류를 바꾸기 전에 바늘의 열화(Heat) 현상을 먼저 확인하라. 고속 봉제 시 바늘 열로 인해 나일론사가 약화될 수 있으므로, 바늘 냉각 장치(Needle Cooler)를 설치하거나 실에 실리콘 오일을 도포하는 것만으로도 불량률을 30% 이상 낮출 수 있다. 또한, 바늘 끝이 무뎌지면 원단 저항이 커져 바택이 불완전하게 형성되므로 매 4시간 작업 후 바늘 교체를 권장한다.
