트윈니들 (Twin Needle Stitch / may hai kim / 二本針ステッチ)
¶ 개요
트윈니들(Twin Needle Stitch)은 두 개의 바늘을 병렬로 배치하여 동시에 두 줄의 평행한 스티치를 형성하는 산업용 봉제 기법이다. 현장에서는 주로 이본침(二本針) 또는 쌍침(双针)으로 통칭된다. 사용하는 기계의 메커니즘에 따라 본봉(Lockstitch, ISO 4915 Class 301) 방식과 체인스티치(Chainstitch, ISO 4915 Class 401/406) 방식으로 엄격히 구분된다.
이 기법은 단순한 심미적 장식 효과를 넘어, 솔기의 인장 강도를 극대화하고 시접(Seam Allowance)을 평평하게 고정하여 제품의 구조적 안정성을 확보하는 데 목적이 있다. 특히 싱글 니들(Single Needle)로 두 번 봉제하는 방식과 비교했을 때, 두 줄 사이의 간격(Gauge)이 물리적으로 고정되어 있어 작업자의 숙련도와 관계없이 일정한 평행도를 유지할 수 있으며, 생산 공정 시간을 50% 이상 단축하는 핵심적인 산업 공정이다.

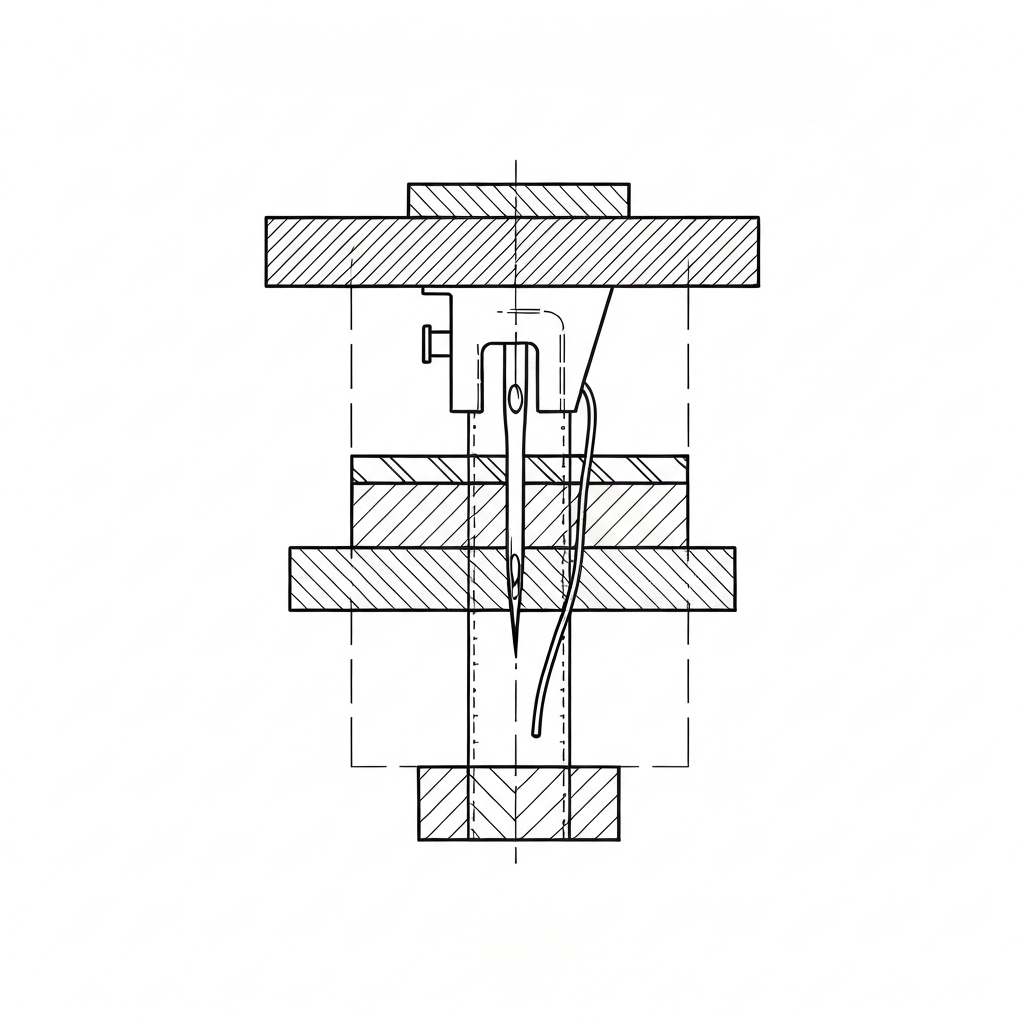

물리적 메커니즘 측면에서 트윈니들은 하나의 바늘대(Needle Bar)에 두 개의 바늘이 고정되어 동일한 행정(Stroke)을 공유한다. 본봉 방식의 경우, 침판(Needle Plate) 하부에 두 개의 독립적인 가마(Hook)가 배치되어 각각의 밑실(Bobbin Thread)을 공급함으로써 두 줄의 독립적인 잠금 구조를 형성한다. 이는 고하중을 견뎌야 하는 데님, 워크웨어, 가방 및 자동차 시트 제조에서 대체 불가능한 표준으로 자리 잡고 있다.
¶ 정의 및 메커니즘
트윈니들 스티치는 두 바늘 사이의 간격인 게이지(Gauge)에 의해 모든 규격이 결정된다.
- 본봉 방식 (ISO 4915 Class 301): 두 개의 바늘과 두 개의 수직 또는 수평 가마(Hook) 및 북집(Bobbin Case)을 사용한다. 상실과 하실이 원단 중간에서 교차하여 잠기는 구조로, 풀림이 적고 고정력이 매우 강력하다. 주로 가방, 데님, 가죽 제품 등 비신축성 소재의 고강도 접합에 사용된다.
- 체인/커버 방식 (ISO 4915 Class 401/406): 두 개의 바늘과 하부 루퍼(Looper)를 사용하여 실을 서로 엮어주는 방식이다. 루퍼 실이 하부에서 지그재그 또는 고리 형태로 연결되어 신축성이 뛰어나다. 주로 니트(다이마루) 의류의 밑단, 소매 마감, 스포츠웨어의 솔기 처리에 사용된다.
- 스플릿 니들 바(Split Needle Bar): 코너 봉제 시 필수적인 기능으로, 클러치 메커니즘을 통해 한쪽 바늘을 일시 정지시킬 수 있다. 이를 통해 직각 부위에서 안쪽 바늘은 멈추고 바깥쪽 바늘만 회전하여 스티치가 겹치거나 모서리가 뭉치는 현상을 방지한다.
기계적 작동 원리와 상호작용: 트윈니들 봉제 시 바늘-실-원단-가마의 상호작용은 싱글 니들보다 훨씬 복잡하다. 두 개의 바늘이 원단을 관통할 때 발생하는 저항이 두 배이므로, 이송(Feed) 메커니즘의 정밀도가 낮으면 원단이 밀리거나 씹히는 현상이 발생하기 쉽다. 이를 방지하기 위해 대부분의 산업용 트윈니들 기종은 바늘이 원단에 꽂힌 상태에서 톱니와 함께 이동하는 니들 피드(Needle Feed) 방식을 채택한다. 또한, 두 개의 가마가 좁은 공간 내에서 서로 간섭하지 않도록 정밀하게 배치되어야 하며, 좌측 가마와 우측 가마의 회전 방향(주로 대칭형)이나 타이밍이 미세하게 다를 경우 좌우 땀 모양의 비대칭이 발생할 수 있다.
¶ 기술 사양표
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 스티치 분류 | ISO 4915 Class 301 (본봉) / Class 401, 406 (체인) | 공정 목적 및 소재 신축성에 따라 선택 |
| 주요 장비 | Juki LH-3528A, Brother T-8422C, Siruba T828, Mitsubishi LT2-2220 | 산업용 표준 모델 (사절 기능 포함) |
| 바늘 시스템 | DP×5 (일반 직물), DP×17 (중량물/가방/가죽) | 소재 두께 및 관통 저항에 따른 선택 |
| 표준 게이지 폭 | 1/8"(3.2mm), 3/16"(4.8mm), 1/4"(6.4mm), 5/16"(8.0mm) | 1/4인치(6.4mm)가 전 세계 공통 범용 규격 |
| SPI 범위 | 8 ~ 16 SPI (Stitches Per Inch) | 가방/데님 8-10, 드레스 셔츠 12-14, 실크 16 |
| 최대 봉제 속도 | 3,000 ~ 4,000 spm (Stitches Per Minute) | 고속 작업 시 바늘 냉각 장치(Needle Cooler) 필수 |
| 급유 방식 | 반급유(Semi-dry) 또는 자동 급유 | 원단 오염 방지를 위해 헤드 무급유 방식 선호 |
| 표준 장력 (Towa 기준) | 상실: 120-180g / 하실: 20-35g | 소재 및 실의 굵기(Denier/Tex)에 따라 가변적 |
| 바늘 번수 (Nm) | Nm 70/10 ~ Nm 140/22 | 가방용은 주로 Nm 110/18 이상, 셔츠는 Nm 80/12 |
| 실 소비량 | 봉제 길이의 약 2.5배 ~ 5배 | 스티치 밀도 및 하실 구조에 따라 차이 발생 |
¶ 주요 적용 분야
- 데님 및 워크웨어:
- 랲 심(Lap Seam): 청바지의 옆솔기(Side Seam)나 가랑이(Inseam) 부위의 고강도 접합. 두 줄의 스티치가 시접을 완전히 감싸 안아 세탁 후에도 변형이 적고 인장 강도가 매우 높다.
- 포켓 부착: 뒷포켓의 견고한 고정 및 디자인 라인 형성. 포켓 입구의 바텍(Bartack)과 연동되어 내구성을 완성한다.
- 가방 및 잡화:
- 스트랩(Strap): 나일론 웨빙이나 가죽 핸들의 테두리 보강. 두 줄의 스티치가 하중을 분산시켜 실이 끊어지는 것을 방지한다.
- 지퍼 상침: 지퍼 테이프를 몸판에 결합한 후 시접을 눌러주는 상침(Topstitching). 지퍼 슬라이더가 시접에 걸리는 것을 방지한다.
- 파이핑(Piping): 가방 테두리 보강재 삽입 후 고정 봉제.
- 셔츠 및 블라우스:
- 요크(Yoke): 어깨 절개선 연결 및 보강. 셔츠의 형태 안정성을 유지하는 핵심 부위.
- 앞단(Placket): 단추가 달리는 앞단 부위의 평행 스티치. 시각적 정갈함을 부여한다.
- 특수 분야:
- 자동차 시트: 가죽 시트의 장식용 더블 스티치. 주로 20번 이상의 굵은 실을 사용하여 입체감을 강조하며, CNC 자동 트윈니들 유닛이 사용되기도 한다.
- 텐트 및 타프: 대형 원단 접합부의 방수 및 강도 유지. 심실링(Seam Sealing) 테이프 부착 전 기초 봉제로 사용된다.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
- 터널링 (Tunneling):
- 현상: 두 줄의 스티치 사이 원단이 볼록하게 솟아오름.
- 원인: 밑실 장력이 너무 강하거나, 원단이 너무 얇음.
- 해결: 보빈 장력을 완화하고, 필요 시 수용성 심지를 사용하거나 게이지 폭을 조정함. 현장 노하우: 보빈 케이스의 판스프링 나사를 1/8바퀴씩 풀며 테스트할 것.
- 메또비 (Skipped Stitches):
- 현상: 한쪽 또는 양쪽 바늘에서 땀뛰기 발생.
- 원인: 바늘과 가마(Hook)의 타이밍 불일치, 바늘 휨, 바늘 끝 손상.
- 해결: 가마 타이밍(0.05~0.1mm 간격) 재설정 및 바늘 교체. 현장 노하우: 바늘대 높이가 좌우 동일한지 먼저 확인한 후 가마의 검촉(Hook Point) 상태를 점검할 것.
- 실 끊김 (Thread Breakage):
- 현상: 고속 봉제 중 실이 빈번하게 단절됨.
- 원인: 바늘 열 발생, 실 가이드의 거친 표면, 실의 꼬임 방향(S/Z) 부적합.
- 해결: 바늘 냉각 장치(Needle Cooler) 설치, 실리콘 오일 도포, 가이드 연마.
- 간격 불일치 (Uneven Gauge):
- 현상: 두 줄의 간격이 일정하지 않고 흔들림.
- 원인: 게이지 세트(바늘판, 노루발, 톱니)의 정렬 불량 또는 나사 풀림.
- 해결: 게이지 세트의 센터링 재조정 및 고정 나사 확인.
- 퍼커링 (Puckering):
- 현상: 봉제 후 원단이 우글거리며 수축함.
- 원인: 상하 장력 과다, 이송 톱니 높이 부적절, 노루발 압력 과다.
- 해결: 장력을 최소화하고 노루발 압력을 원단이 밀리지 않을 정도로만 낮춤.
- 스티치 엇갈림 (Staggered Stitches):
- 현상: 땀의 모양이 지그재그로 형성됨.
- 원인: 바늘이 너무 가늘어 원단 관통 시 휘어짐.
- 해결: 바늘 호수를 높이거나(예: #14 → #16), 관통력이 좋은 바늘 포인트(예: DI, RT)로 변경.
- 버드 네스팅 (Bird's Nesting):
- 현상: 봉제 시작 시 원단 하부에 실 뭉침 발생.
- 원인: 상실 사절 후 잔사가 너무 짧거나, 와이퍼(Wiper) 작동 불량.
- 해결: 사절 타이밍 조정 및 시작 땀의 장력을 제어하는 전자식 장력 조절기 점검.
¶ 품질 검사 기준 (QC Standard)
- 게이지 폭 정밀도: 설계 스펙 대비 오차 범위 ±0.5mm 이내 유지. (고급 가방 및 자동차 시트의 경우 ±0.3mm 이내 엄격 관리)
- 평행도 검사: 시작점부터 끝점까지 두 줄의 간격이 시각적으로 일정해야 함. 특히 곡선 구간에서의 간격 유지를 위해 가이드 노루발 사용 여부 확인.
- 장력 대칭성: 좌측 바늘과 우측 바늘의 땀 모양이 동일해야 하며, 밑실의 매듭 위치가 원단 중간에 형성되어야 함. (Towa 게이지로 좌우 편차 5g 이내 관리)
- 도메(Backtack) 일치성: 되돌아박기 시 기존 땀 구멍에 정확히 바늘이 들어가 외관상 지저분하지 않아야 함. 트윈니들은 도메가 겹치면 매우 지저분해 보이므로 주의 필요.
- 실 끝 처리: 사절 후 잔사 길이가 3mm 이하로 관리되어야 함.
- 원단 손상 여부: 바늘 간격이 좁은 경우 바늘 사이의 원단이 찢어지거나(Cutting) 약해지지 않았는지 확인. 특히 고밀도 직물에서 바늘 열에 의한 융해 현상 집중 점검.
¶ 현장 은어 및 국가별 용어
| 구분 | 용어 | 비고 |
|---|---|---|
| 한국어 (KR) | 이본침, 쌍침 | 현장 표준 용어 |
| 한국어 (KR) | 니부바리 (二分針) | 일본어 유래, 주로 1/4인치(2분) 간격을 지칭하는 현장 은어 |
| 베트남어 (VN) | May hai kim | '두 바늘 봉제'라는 뜻의 표준 현장 용어 |
| 베트남어 (VN) | Kim đôi | 트윈니들 바늘 자체를 지칭할 때 사용 |
| 일본어 (JP) | 二本針 (Nihon-bari) | 트윈니들의 표준 명칭 |
| 일본어 (JP) | ダブルステッチ | 디자인적 측면을 강조할 때 사용 (Double Stitch) |
| 중국어 (CN) | 双针 (Shuāng zhēn) | 쌍침, 중국 공장 공통 용어 |
| 중국어 (CN) | 跨步 (Kuà bù) | 게이지 폭을 의미하는 현장 은어적 표현 |
¶ 장비 세팅 및 유지보수 가이드
- 게이지 세트 교체: 간격 변경 시 바늘 홀더(Needle Holder), 노루발(Presser Foot), 침판(Needle Plate), 이송 톱니(Feed Dog)를 반드시 4종 세트로 교체해야 한다. 하나라도 맞지 않으면 바늘 부러짐이나 원단 손상의 원인이 된다.
- 가마(Hook) 타이밍 조정: 바늘이 최하점에서 상승하여 가마 끝(Hook Point)과 만날 때, 바늘 구멍 상단에서 1.2~1.5mm 지점에 가마 끝이 위치하도록 세팅한다. 좌우 가마의 타이밍 오차는 0.05mm 이내로 정밀하게 맞추어야 한다.
- 바늘대 높이: 바늘의 눈(Eye)이 가마 끝보다 충분히 아래에 위치하여 루프(Loop)가 안정적으로 형성되도록 조정한다.
- 윤활 관리: 고속 회전하는 두 개의 가마에 오일이 적절히 공급되는지 매일 확인하며, 가마 주변의 먼지(Lint)를 수시로 제거한다. 오일 공급 과다 시 원단 오염의 주범이 되므로 오일량 조절 나사를 세밀하게 세팅한다.
- 바늘 정렬: 두 바늘이 침판 구멍의 정중앙에 위치하는지 확인한다. 한쪽으로 쏠릴 경우 실 끊김이나 땀뛰기의 직접적인 원인이 된다.
- 클러치 점검 (스플릿 모델): 스플릿 니들 바의 분리 및 결합이 정확한 타이밍에 이루어지는지, 소음이나 진동이 발생하지 않는지 정기 점검한다.
¶ 공정 흐름도 (Process Flow)
graph TD
A[생산 의뢰 및 작업지시서 검토] --> B[원단 및 부자재 준비]
B --> C[트윈니들 기종 선정 및 게이지 세트 장착]
C --> D[상실/하실 실 걸이 및 장력 기초 설정]
D --> E[테스트 원단 봉제 및 SPI 측정]
E --> F{장력 및 타이밍 정밀 조정}
F -- 불합격 --> D
F -- 합격 --> G[본 공정 투입: 랲 심/상침 작업]
G --> H[코너 부위 스플릿 니들 바 작동]
H --> I[사절 및 끝처리]
I --> J{최종 품질 검사: 게이지 폭/평행도}
J -- 불합격 --> K[수선 및 원인 분석]
J -- 합격 --> L[완성 및 다음 공정 이동]
¶ 소재별 특화 세팅 (Technical Tips)
- 가죽 (Leather): 바늘 끝이 칼날 형태인 LR(Left Twist) 또는 DI(Diamond) 포인트를 사용한다. 장력은 일반 직물보다 20% 정도 높게 설정하며, 땀수는 8~10 SPI로 넓게 잡아야 가죽이 찢어지는 '절개 현상'을 방지할 수 있다.
- 니트 (Knit): 원단 조직의 손상을 방지하기 위해 끝이 둥근 볼 포인트(Ball Point, SES/SUK) 바늘을 사용한다. 본봉보다는 체인/커버 방식의 트윈니들을 사용하여 신축성에 대응하며, 차동 이송(Differential Feed)을 조절하여 원단이 늘어나는 것을 방지한다.
- 기능성 합성섬유: 바늘 열에 의한 원단 녹음 및 실 끊김 현상을 방지하기 위해 실리콘 오일 탱크를 설치하고 바늘 냉각 공기(Needle Cooler)를 상시 분사한다. 바늘은 마찰 계수가 낮은 테플론 코팅 바늘을 권장한다.
¶ 관련 항목
- 니들 피드 (Needle Feed): 바늘이 원단과 함께 이동하여 상하 원단 밀림을 방지하는 메커니즘. 트윈니들 기종에 기본 탑재되는 경우가 많음.
- 코너 스티칭 (Corner Stitching): 스플릿 니들 바를 활용한 직각 봉제 기술.
- 게이지 세트 (Gauge Set): 트윈니들 간격을 결정하는 부품 뭉치.
- 폴드 심 (Felled Seam): 트윈니들을 사용하여 시접을 완전히 감싸 박는 고난도 공정.
- Towa Tension Gauge: 실의 장력을 수치화하여 관리하기 위한 필수 측정 도구.
- ISO 4915: 국제 표준 스티치 분류 체계.
- 사절기 (Thread Trimmer): 봉제 완료 후 자동으로 실을 잘라주는 장치. 트윈니들 사절기는 두 줄의 실을 동시에 제어해야 하므로 구조가 복잡함.
