¶ 용어 정의
초음파접합(Ultrasonic Bonding)은 고주파 진동 에너지(주로 20kHz ~ 40kHz)를 기계적 마찰열로 변환하여 합성 섬유 원단을 실과 바늘 없이 결합하는 무봉제(Seamless) 기술이다. 초음파 혼(Horn/Sonotrode)과 앤빌(Anvil/Pattern Wheel) 사이로 원단이 통과할 때, 분자 간 마찰이 발생하여 원단의 합성 수지 성분이 녹으면서 압착된다. 이 공정은 ISO 4915 스티치 분류에 해당하지 않는 비봉제 접합 방식이며, 주로 방수성, 기밀성, 그리고 피부 마찰 최소화가 필요한 고기능성 의류 및 산업용 자재 생산에 필수적인 공정이다.

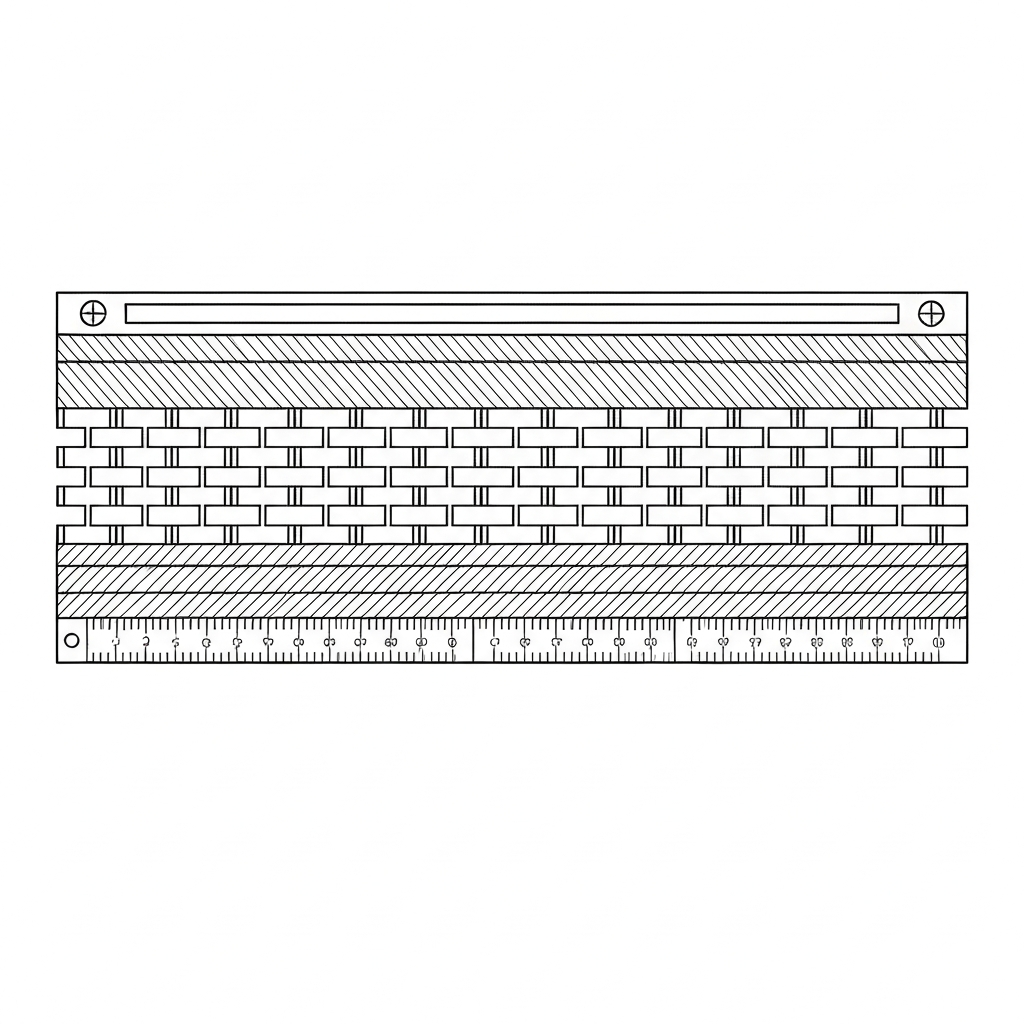

[기술적 심화 원리] 초음파 접합의 핵심은 '압전 효과(Piezoelectric Effect)'를 이용한 에너지 변환에 있다. 제너레이터(Generator)에서 발생한 고주파 전기 신호가 컨버터(Converter/Transducer) 내의 압전 세라믹을 진동시키고, 이 미세한 진동이 부스터(Booster)를 통해 증폭되어 최종적으로 혼(Horn) 끝단에서 수직 왕복 운동으로 나타난다. 이때 초당 20,000~40,000회의 고속 진동이 원단 내부의 고분자 사슬을 격렬하게 마찰시켜 내부 열(Internal Heat)을 발생시킨다. 외부에서 열을 가하는 열압착(Heat Sealing)과 달리, 소재 자체에서 열이 발생하므로 열 변형 구역(HAZ: Heat Affected Zone)이 매우 좁고 정밀한 접합이 가능하다.
봉제 산업에서 초음파 기술은 1960년대 초반 Branson 등에 의해 상업화된 이후, 90년대 후반 아웃도어 및 란제리 시장의 '심리스(Seamless)' 트렌드와 맞물려 급격히 확산되었다. 기존의 본봉(Lockstitch)이나 오바로크(Overlock) 방식은 바늘 구멍으로 인한 방수 성능 저하와 실의 돌출로 인한 피부 자극이라는 한계가 있었으나, 초음파 접합은 원단 자체를 융착시켜 '제3의 자재(실)' 없이도 강력한 결합력을 제공한다.
¶ 기술 사양표
| 항목 | 세부 사양 |
|---|---|
| 카테고리 | Fabrics & Materials / 원단 및 자재 공정 |
| 스티치 분류 (ISO 4915) | 해당 없음 (비봉제 접합 공정) |
| 기계 유형 | 초음파 용착기 (Ultrasonic Welding/Seaming Machine) |
| 주요 모델 | PFAFF 8310 (Seamsonic), Juki LWU-3015, Sonotronic GreenLine, Nucleus Rotosonic, Branson 2000X series |
| 바늘 시스템 | 해당 없음 (Horn & Anvil 방식) |
| 출력 범위 | 200W ~ 2000W (의류용은 주로 400W~800W, 산업용은 1200W 이상) |
| 일반 SPI | 해당 없음 (패턴 휠의 돌기 밀도(Teeth Per Inch) 및 형상으로 결정) |
| 실 구성 | 없음 (원단 자체 융착) |
| 최대 작업 속도 | 0.5 ~ 20 m/min (원단 두께, 성분, 패턴 복잡도에 따라 상이) |
| 적합 원단 | 합성 섬유 함량 65% 이상의 직물, 편물 및 부직포 (Polyester, Nylon, TPU, PVC, PP 등) |
| 주파수 대역 | 20kHz (중량물/두꺼운 원단), 35kHz/40kHz (경량물/정밀 접합) |
| 공압 요구치 | 0.2 ~ 0.6 MPa (2 ~ 6 bar) |
| 부스터 비율 | 1:1, 1:1.5, 1:2, 1:2.5 (진폭 증폭비) |
¶ 적용 분야 (상세)
초음파 접합은 단순한 결합을 넘어 절단(Cutting), 실링(Sealing), 엠보싱(Embossing)을 동시에 수행할 수 있어 적용 범위가 매우 넓다.
- 고기능성 의류 및 란제리:
- 언더웨어: 브래지어의 컵 엣지(Cup Edge) 마감, 팬티의 사이드 심(Side Seam) 및 웨이스트 밴드 접합. 봉제선이 없어 겉옷에 라인이 드러나지 않는 'Clean-cut' 제품 생산의 핵심이다.
- 스포츠웨어: 사이클링 웨어의 패드 부착, 러닝 셔츠의 어깨선 및 옆솔기 접합. 땀에 의한 실의 마찰(Chafing)을 방지한다.
- 아웃도어: 방수 자켓의 포켓 플랩(Pocket Flap) 가착, 지퍼 테이프의 웰딩(Welding) 전처리. 심테이핑(Seam Taping) 전 단계에서 원단을 고정하여 테이프의 밀착력을 높인다.
- 가방 및 잡화:
- 백팩 및 드라이백: TPU 코팅된 나일론 원단을 사용하여 완전 방수가 필요한 드라이백의 바닥면 및 측면 접합. 100% 기밀(Air-tight) 유지가 가능하다.
- 어깨끈(Shoulder Strap): 스트랩 내부의 보강재와 외부 원단을 고정하는 가착 공정.
- 신발 갑피(Upper): 메쉬 원단과 TPU 필름을 레이어링하여 무봉제 패턴을 구현하는 'No-sew' 공법.
- 의료 및 위생용품:
- 마스크: KF94/N95 마스크의 본체 4면 실링 및 귀걸이 끈(Ear-loop) 스팟 용착.
- 수술용 가운 및 캡: 혈액 및 바이러스 침투 방지를 위해 바늘 구멍이 없는 초음파 실링 솔기 적용.
- 산업용 자재:
- 필터(Filter): 액체 필터 백의 종방향 접합. 실에서 발생하는 보풀(Lint) 오염을 원천 차단한다.
- 자동차 내장재: 선바이저(Sun Visor)의 테두리 마감, 도어 트림의 흡음재(Thinsulate) 고정.
¶ 주요 결함 및 해결 방안
- 과용착 (Over-bonding / Burning) * 현상: 접합 부위가 딱딱하게 굳거나 원단이 타서 구멍이 발생함. * 원인: 초음파 진폭(Amplitude) 과다, 이송 속도 저하, 또는 앤빌 압력 과다. * 해결: 진폭 수치를 낮추고 이송 속도를 높이며, 공압 실린더의 압력을 재설정함. 현장 팁: 혼의 온도가 과열되었는지 확인하고 에어 쿨링 시스템의 노즐 위치를 조정한다.
- 미용착 (Under-bonding / Weak Seam) * 현상: 접합 강도가 약해 세탁 후 또는 인장 시 접합 부위가 벌어짐. * 원인: 초음파 출력 부족, 앤빌 압력 부족, 또는 원단 내 천연섬유 함량 과다(35% 이상). * 해결: 출력을 상향하고 앤빌 압력을 높이며, 원단의 합성수지 함량을 재확인함. 현장 팁: 앤빌의 패턴 돌기가 마모되었는지 확인하고 필요시 교체한다.
- 원단 우는 현상 (Puckering) * 현상: 접합 라인을 따라 원단이 굴곡지거나 뒤틀림. * 원인: 상단 혼(Horn)과 하단 앤빌(Anvil)의 회전 속도 동기화 불일치. * 해결: 차동 피드(Differential Feed) 비율을 미세 조정하여 상하 이송 속도를 1:1로 일치시킴.
- 혼 마모 및 평행도 불량 (Horn Wear / Leveling Issue) * 현상: 접합 라인의 강도가 구간별로 불균일함. * 원인: 장시간 사용으로 인한 혼 표면 마모 또는 앤빌과의 수평 불일치. * 해결: 혼 표면을 연마(Dressing)하거나 다이얼 게이지를 사용하여 앤빌과의 평행도를 재설정함. 현장 팁: 카본지를 앤빌과 혼 사이에 넣고 찍어보아 압력이 균일하게 전달되는지 확인한다.
- 슬리팅 편차 (Slitting Deviation) * 현상: 커팅 날(Cutter)이 포함된 앤빌 사용 시 접합 마진이 불규칙하거나 절단이 깨끗하지 않음. * 원인: 커팅 휠의 위치 고정 볼트 풀림 또는 칼날 무딤. * 해결: 가이드 레일 및 커팅 휠을 재고정하고 마모된 칼날을 교체함.
¶ 품질 검사 및 관리 기준
- 박리 강도 테스트 (Peel Strength Test): ASTM D903 또는 ISO 13935-2(심 강도 측정법 변형)에 준하여 인장 시험기로 접합부의 파괴 강도(N/cm)를 측정. 일반적으로 봉제 대비 70~80% 이상의 강도를 목표로 한다.
- 수압 테스트 (Hydrostatic Pressure Test): ISO 811 표준에 따라 접합 부위에 수압을 가함. 아웃도어 의류의 경우 10,000mm H2O 이상의 압력에서 누수가 없어야 한다.
- 외관 검사 (Visual Inspection): 접합 라인의 탄 흔적(Flash), 구멍, 패턴의 선명도 및 직선도를 100% 전수 검사. 특히 접합부 끝단(Start/End point)의 겹침 부위 불량 확인.
- 세탁 내구성 (Washing Durability): 40°C 표준 세탁 20회 후 접합부의 박리, 변형, 수축률이 허용 범위(보통 ±3%) 이내인지 확인.
- 단면 검사 (Cross-section Analysis): 필요 시 현미경을 통해 분자 융착층의 두께와 균일도를 관찰. 융착층이 너무 얇으면 강도가 부족하고, 너무 두꺼우면 유연성이 떨어진다.
¶ 현장 은어 및 국가별 명칭
| 국가 | 용어 | 현장 은어 / 표기 | 비고 |
|---|---|---|---|
| 한국 (KR) | 초음파접합 | 초음파, 융착, 무봉제 | 현장에서는 주로 "초음파 친다"라고 표현 |
| 베트남 (VN) | hàn siêu âm | Máy siêu âm, ép siêu âm | 'hàn'은 용접, 'ép'은 압착을 의미 |
| 일본 (JP) | 超音波溶着 | 쵸온빠(超音波), 요챠쿠(溶着) | 일본 설비(Juki 등) 매뉴얼 표준 용어 |
| 중국 (CN) | 超声波焊接 | 超声波 (Chao sheng bo), 压花 (Ya hua) | 焊接는 용접, 压花는 패턴 압착을 의미 |
| 영어 (EN) | Ultrasonic Bonding | Sonic Welding, Seam sealing | 기술적으로는 Bonding이 가장 정확 |
¶ 장비 세팅 및 유지보수 가이드
- 주파수 자동 튜닝 (Auto-Tuning): 작업 시작 전 혼(Horn)의 고유 주파수와 제너레이터의 출력 주파수를 동기화하여 에너지 손실을 방지함. 튜닝 시 '삐-' 하는 날카로운 소음이 발생하면 혼의 체결 상태나 균열을 의심해야 한다.
- 진폭(Amplitude) 설정:
- 경량물(0.2mm 이하): 최대 진폭의 30~50% (원단 손상 방지)
- 중량물(0.5mm 이상): 최대 진폭의 60~80% (충분한 열 발생 유도)
- 냉각 시스템 관리: 연속 작업 시 혼의 발열(60°C 이상 상승 시 출력 저하 및 주파수 변이 발생)을 막기 위해 에어 쿨링 노즐의 각도를 혼 선단부로 정확히 조준. 에어 압력은 2~3 bar 유지가 적당하다.
- 앤빌(Anvil) 선택:
- 강도 우선: 돌기가 날카롭고 밀도가 높은 패턴(예: 다이아몬드 널링).
- 외관 우선: 평평하거나 부드러운 곡선 패턴(예: 새틴 스티치 모사 패턴).
- 정기 점검:
- 매일: 혼 표면의 원단 찌꺼기 제거 (황동 브러시 사용).
- 매주: 혼의 표면 마모 상태 및 수평도 확인.
- 6개월: 제너레이터 내부 먼지 제거 및 출력 안정성 점검.
¶ 공정 흐름도 (Process Flow)
¶ 관련 항목 및 비교
- 열압착 (Heat Sealing): 외부 열판(Heat Bar)을 사용. 초음파보다 설비비는 저렴하나 예열 시간이 필요하고 냉각 시간이 길어 생산성이 낮다. 원단 전체에 열을 가하므로 수축 위험이 높다.
- 심테이핑 (Seam Taping): 봉제선 위에 방수 테이프를 덧붙이는 방식. 초음파 접합 후 완전 방수를 위해 병행하는 경우가 많으며, 초음파 접합 부위가 테이프의 평탄도를 높여 품질을 개선한다.
- 고주파 용착 (RF Welding): 전자기장을 이용해 분자를 진동시킴. PVC, TPU 등 극성 분자 소재에 특화되어 있으며, 초음파보다 훨씬 두꺼운 자재(텐트, 보트 등) 접합에 유리하다.
- 레이저 커팅 (Laser Cutting): 초음파 접합 전 원단을 정밀하게 재단하거나, 접합과 동시에 단면을 깨끗하게 처리하기 위해 병행된다. 레이저로 컷팅된 단면은 초음파 융착 시 올 풀림 방지 효과가 배가된다.
¶ 소재별 초음파 접합 적합성 (Technical Data)
| 소재명 | 접합 적합성 | 융점 (Melting Point) | 비고 |
|---|---|---|---|
| Polyester (PET) | 우수 | 250~260°C | 가장 널리 사용되는 초음파 접합 소재 |
| Nylon 6 / 66 | 우수 | 220~265°C | 흡습성에 따라 세팅 조정 필요 (습할수록 출력 상향) |
| Polypropylene (PP) | 매우 우수 | 160~170°C | 마스크 및 부직포 제품의 주력 소재 |
| TPU / PVC | 매우 우수 | 150~200°C | 필름 형태 접합 시 기밀성 탁월 |
| Cotton / Wool | 불량 | 해당 없음 | 합성 섬유 혼용률 65% 미만 시 접합 불가 |
| Acrylic | 보통 | 230~250°C | 열에 민감하여 과용착 주의 필요 |
| Aramid (Kevlar) | 미검증 | 해당 없음 | 고내열성으로 일반 초음파로 융착 어려움 |
¶ 실전 트러블슈팅 가이드 (Senior Technician's Note)
Q1. 접합 강도가 갑자기 떨어졌을 때 가장 먼저 확인할 것은? * A: 혼(Horn)의 체결 상태를 확인하십시오. 컨버터와 부스터, 혼 사이의 나사산(Stud)이 느슨해지면 진동 에너지가 열로 변환되지 못하고 체결부에서 소실됩니다. 전용 렌치로 규정 토크만큼 조여야 합니다.
Q2. 특정 구간에서만 원단이 타는 현상이 발생한다면? * A: 앤빌(Anvil)의 수평(Leveling) 불량입니다. 다이얼 게이지를 사용하여 앤빌이 회전할 때 혼과의 간격이 일정하게 유지되는지 확인하십시오. 0.01mm의 오차도 초음파에서는 큰 압력 차이를 만듭니다.
Q3. 기계에서 '끼익' 하는 고주파 소음이 심하게 난다면? * A: 주파수 과부하(Overload) 신호입니다. 제너레이터의 주파수 매칭 범위를 벗어난 것으로, 혼에 미세한 균열(Crack)이 생겼을 확률이 높습니다. 혼을 분리하여 육안 검사하거나 비파괴 검사를 실시하십시오.
Q4. 원단 이송이 원활하지 않고 밀리는 현상은? * A: 상단 혼과 하단 앤빌의 속도 차이(Differential Speed)를 점검하십시오. 보통 상단 혼의 속도를 하단보다 1~2% 빠르게 설정할 때 원단이 울지 않고 매끄럽게 이송됩니다.
¶ 초음파 혼(Horn) 재질별 특성 비교
- 티타늄 합금 (Titanium Alloy): * 장점: 진동 전달 효율이 가장 높고 내구성이 뛰어남. 발열이 적음. * 단점: 가격이 매우 비쌈. * 용도: 고속 연속 작업용 의류 생산 라인.
- 경화강 (Hardened Steel): * 장점: 표면 경도가 높아 마모에 강함. 티타늄보다 저렴함. * 단점: 진동 손실이 티타늄보다 크고 발열이 심함. * 용도: 부직포, 거친 소재의 슬리팅 및 커팅 작업.
- 알루미늄 (Aluminum): * 장점: 가공이 쉽고 저렴함. * 단점: 내마모성이 매우 낮아 수명이 짧음. * 용도: 소량 샘플 제작 또는 테스트용.
¶ 환경 및 안전 관리 (HSE)
- 소음 관리: 초음파 자체는 가청 주파수 밖이지만, 작업 시 발생하는 기계적 마찰 소음은 85dB을 넘을 수 있다. 작업자에게 귀마개 착용을 권고하거나 방음 커버(Sound Enclosure)를 설치해야 한다.
- 흄(Fume) 배출: 합성 섬유가 녹으면서 미세한 연기와 냄새가 발생할 수 있다. 국소 배기 장치를 설치하여 작업자의 호흡기를 보호해야 한다.
- 화상 주의: 작업 직후의 혼과 앤빌은 고온 상태이므로 직접 접촉을 피해야 한다.
¶ 미래 기술 동향
최근 초음파 접합 기술은 '디지털 제너레이터'와 '실시간 품질 모니터링 시스템'의 결합으로 진화하고 있다. 작업 중 발생하는 진폭, 압력, 에너지 소비량을 실시간 데이터로 수집하여, 접합 불량이 발생하면 즉시 라인을 멈추거나 마킹하는 스마트 팩토리 솔루션이 아디다스(Speedfactory) 등 선진 제조 현장에 도입되고 있다. 또한, AI를 활용하여 원단의 두께 변화를 감지하고 초음파 출력을 자동으로 보정하는 기술이 개발 중이다. 특히 베트남과 중국의 대형 OEM 공장에서는 인건비 상승에 대응하기 위해 로봇 팔(Robot Arm)에 초음파 혼을 장착한 자동화 셀(Cell) 방식이 확산되는 추세이다.
