힙색 (Waist Bag / túi đeo hông / ウエストポーチ)
¶ 개요 및 정의

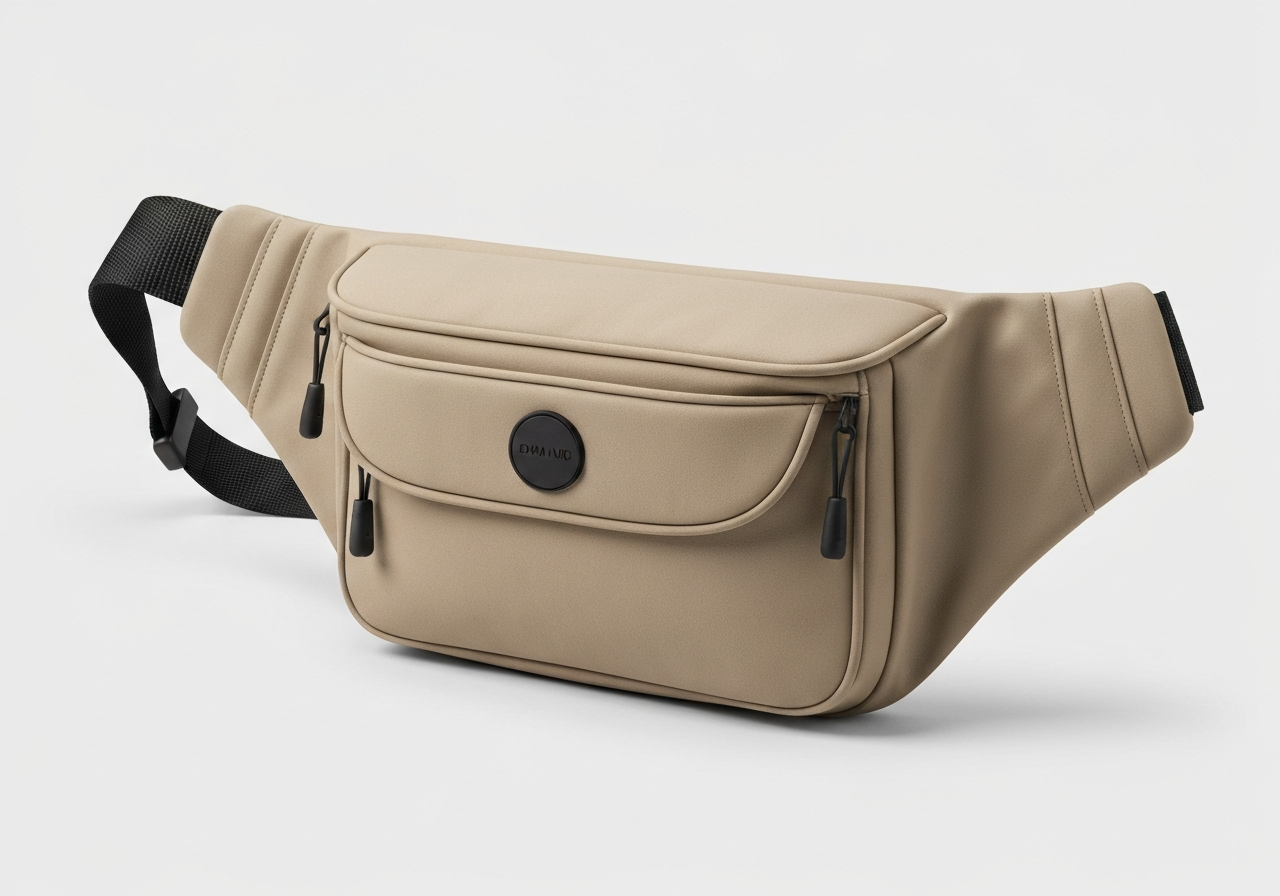

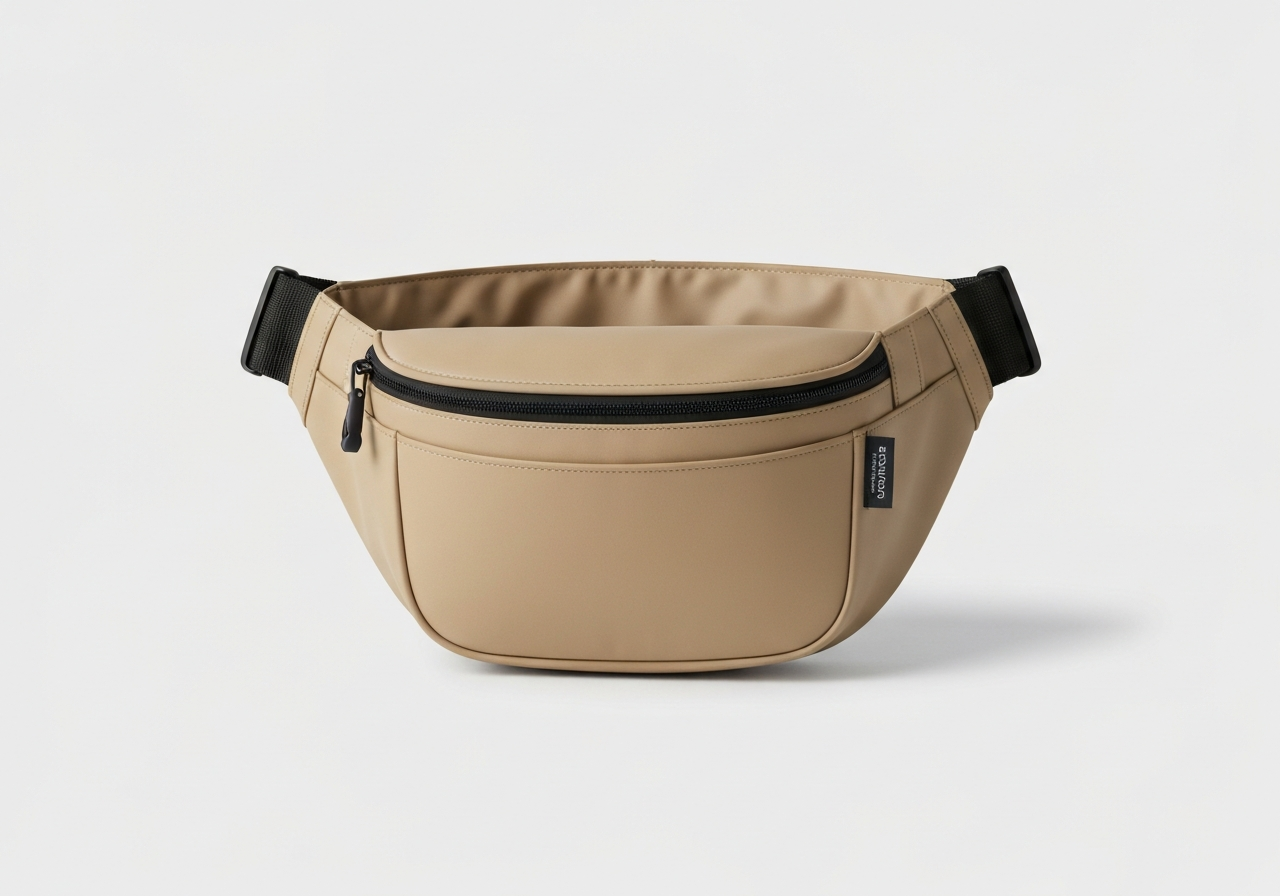

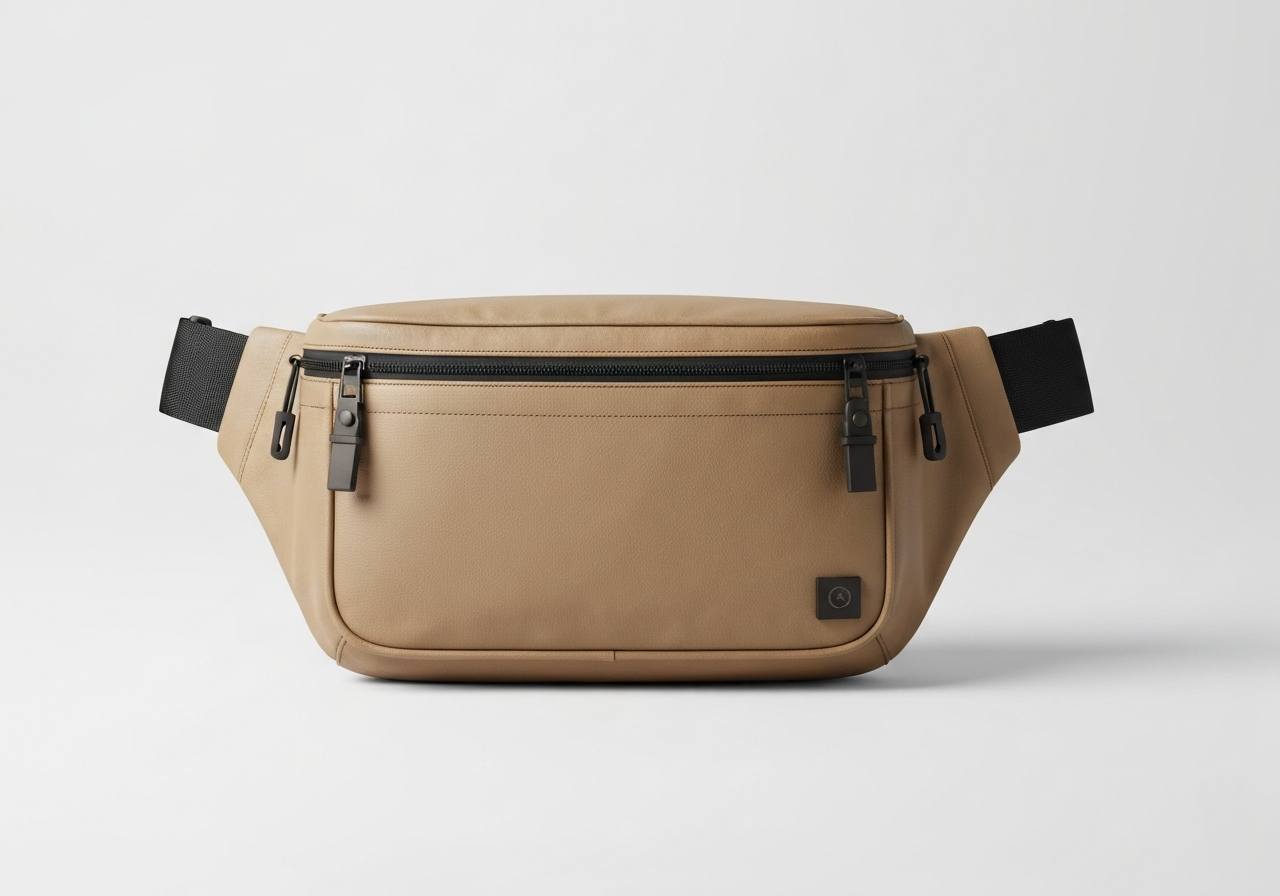

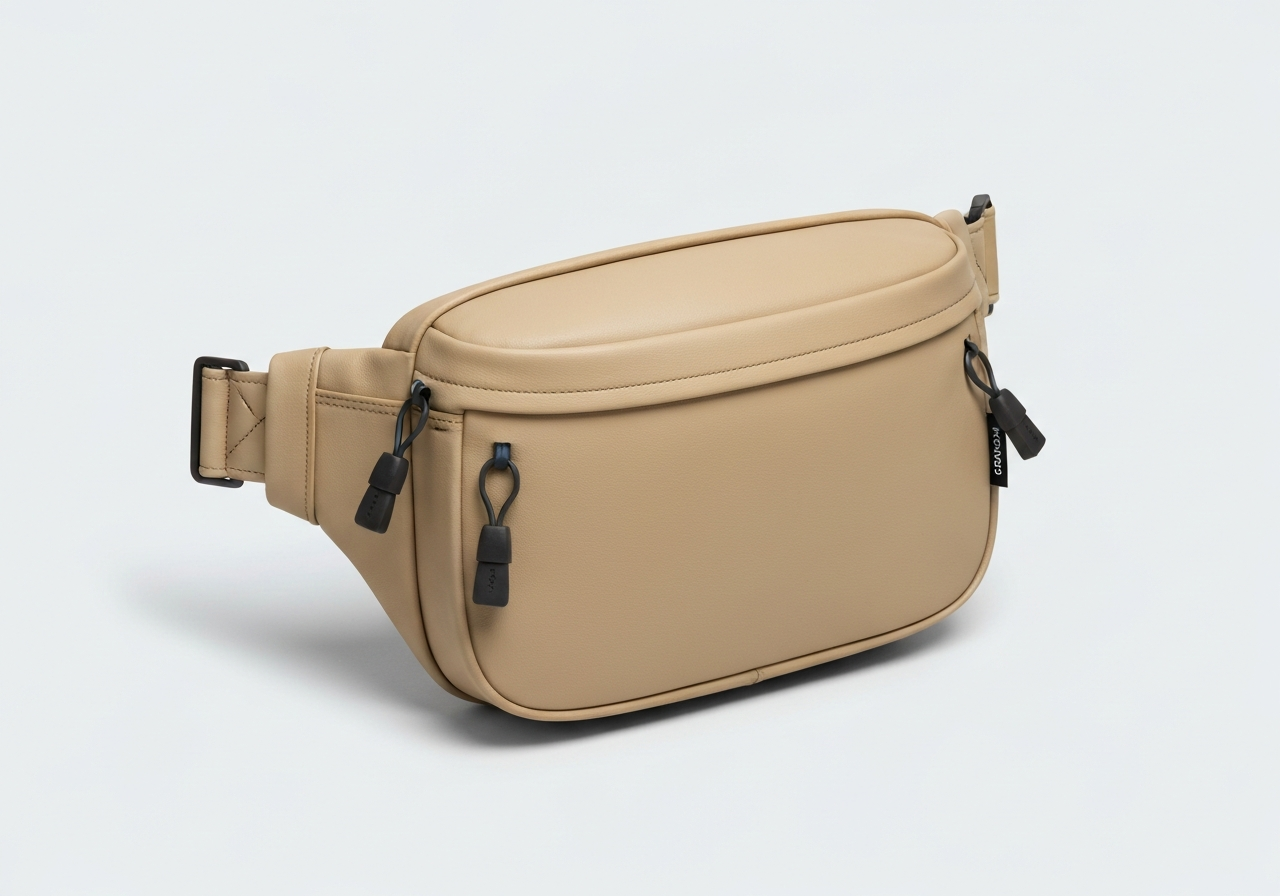

힙색(Waist Bag)은 사용자의 허리나 골반에 밀착하여 착용하도록 설계된 소형 가방으로, 산업용 봉제 현장에서는 '웨이스트백' 또는 베트남 현지에서 'Túi bao tử(위 모양 가방)'라고도 불립니다. 주로 지퍼(Zipper) 개폐 방식의 메인 수납공간과 조절 가능한 웨빙 스트랩(Webbing Strap) 및 버클(Buckle)로 구성됩니다. 물리적으로는 곡선 봉제와 다층 원단 겹침 봉제가 빈번하며, 특히 스트랩 연결 부위는 하중을 견디기 위해 고밀도 보강 봉제(Bartack)가 필수적입니다. 내부 시접은 주로 바인딩(Binding) 처리를 통해 마감하며, 원단은 내구성이 강한 나일론(Nylon)이나 폴리에스터(Polyester) DTY/FDY 계열이 주로 사용됩니다.
[기술적 확장: 물리적 메커니즘 및 산업적 중요성] 힙색의 핵심 제조 메커니즘은 '입체 성형(3D Shaping)'과 '하중 분산(Load Distribution)'에 있습니다. 평면적인 에코백이나 토트백과 달리, 힙색은 인체의 곡선(허리 및 골반)에 밀착되어야 하므로 앞판(Front Panel), 옆판(Gusset/마찌), 뒷판(Back Panel)의 합봉 시 곡선률 계산이 정밀해야 합니다. 특히 '날개(Wing)'라고 불리는 스트랩 연결 부위는 가방 본체와 스트랩 사이의 각도를 약 15~30도 가량 경사지게 설계하여 착용 시 가방이 뒤집히거나 뜨는 현상을 방지합니다.
산업 현장에서 힙색은 '소물(Small Goods)' 카테고리에 속하지만, 공정 밀도는 백팩(Backpack)에 뒤지지 않습니다. 좁은 공간 내에서 지퍼 부착, 바인딩 마감, 보강 봉제가 이루어져야 하므로 일반 평미싱(Flat-bed)보다는 타프 미싱(Cylinder-bed)의 활용도가 매우 높습니다. 대체 기법인 슬링백(Sling Bag)과 비교했을 때, 힙색은 무게 중심이 낮아 활동성이 우수하며, 최근에는 테크웨어(Techwear) 트렌드에 따라 방수 지퍼(Water-repellent Zipper)와 고주파 접합(High-frequency Welding) 기술이 접목되어 고부가가치 상품군으로 분류됩니다.
¶ 기술 사양표 (Technical Specifications)
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 스티치 분류 (ISO 4915) | Class 301 (Lockstitch), Class 504 (Overlock), Class 304 (Zigzag) | 가방의 구조적 무결성 및 내구성 확보를 위한 필수 규격 |
| 주요 재봉기 유형 | 본봉 상하이송 미싱 (Compound Feed), 패턴 재봉기, 타프 미싱(Cylinder Bed) | 두꺼운 구간 이송 및 곡선 바인딩 필수 |
| 추천 모델 | Juki LU-1508, Brother S-7100A, Juki AMS-210EN (패턴기), Juki DSC-246 (타프) | 글로벌 공장 표준 장비 (DSC-246은 대형 가마 채택 모델) |
| 바늘 시스템 | DP×17 (18#~22# / 중량물용), DB×1 (11#~14# / 안감용) | 원단 두께 및 코팅 여부에 따른 이원화 |
| 표준 SPI | 8 ~ 12 SPI (땀수: 2.0mm ~ 3.2mm) | 내구성 및 외관 품질 결정의 핵심 지표 |
| 재봉사 구성 | 바늘실: 20/3 또는 30/3 나일론 고강력사 / 밑실: 동일 | 인장 강도 및 마찰 저항 확보 |
| 최대 봉제 속도 | 2,000 ~ 2,500 spm (LU-1508 기준) | 고속 시 바늘 열 발생에 의한 실 끊어짐 주의 |
| 적합 원단 | Cordura 500D~1000D, Nylon Oxford, PVC Coated Fabric | 발수, 내마모성 및 인열 강도 중시 |
| 장력 수치 (Towa 기준) | 바늘실: 1.8N ~ 2.2N / 밑실: 0.25N ~ 0.35N | 20/3 나일론사 기준 표준 세팅값 |
| 노루발 압력 | 3.5kgf ~ 5.0kgf (원단 두께에 따라 가변) | 층간 밀림 방지를 위한 고압력 설정 |
| 염색 견뢰도 (ISO 105) | ISO 105-X12 (마찰 견뢰도) 4급 이상 | 신체 밀착형 가방의 이염 방지를 위한 필수 기준 |
¶ 주요 적용 분야 및 변형 공정
힙색의 제조 기술은 단순히 허리에 차는 가방에 국한되지 않고, 다양한 산업군에서 변형된 형태로 적용됩니다.
- 아웃도어 및 스포츠웨어
- 러닝 벨트(Running Belt): 신축성이 강한 스판덱스(Spandex) 또는 메쉬(Mesh) 원단을 사용합니다. SPI를 12~14로 높여 유연성을 확보하며, 피부 마찰을 최소화하기 위해 오버록(Class 504) 후 시접을 눕혀 본봉하는 '가름솔' 또는 '쌈솔' 공정이 추가됩니다.
- 등산용 힙벨트 포켓: 대형 백팩의 허리 벨트에 일체형으로 부착됩니다. 내구성을 위해 Cordura 500D 이상의 고밀도 원단을 사용하며, 장갑을 낀 상태에서도 조작이 가능하도록 지퍼 풀러(Puller) 보강 봉제가 핵심입니다.
- 가방 및 잡화 제조
- 백팩 어깨끈 연결부: 힙색의 스트랩 연결부(날개) 봉제 기술은 백팩의 어깨끈(Shoulder Strap) 상단 보강 공정과 동일한 메커니즘을 공유합니다. Box-X 봉제와 바택(Bartack)이 중첩 적용됩니다.
- 모듈형 파우치(MOLLE System): 전술용 가방의 외면에 탈부착되는 파우치류는 힙색의 구조를 기본으로 하되, 뒷면에 웨빙 스트랩을 격자 형태로 봉제하는 공정이 추가됩니다.
- 산업 및 특수 목적
- 산업용 공구 벨트(Tool Belt): 드라이버, 망치 등 중량물을 수납해야 하므로 20/3 이상의 굵은 나일론사와 DPx17 22# 바늘을 사용하여 극후물 봉제를 수행합니다.
- 의료용 응급 키트(IFAK): 내부 수납품의 고정을 위해 탄성 밴드(Elastic Band)를 격자 형태로 봉제하며, 긴급 개방을 위한 '퀵 풀(Quick Pull)' 탭 부착 공정이 중요합니다.
¶ 공정별 상세 기술 가이드
힙색 제조의 품질은 다음 세 가지 핵심 공정의 정밀도에서 결정됩니다.
-
지퍼 부착 (Zipper Attachment)
- 기술: 곡선형 힙색의 경우 지퍼 테이프를 당기지 않고 '이즈(Ease)'를 주어 봉제해야 지퍼가 울지 않습니다. 지퍼 끝단은 반드시 되박음질(Back-tack)로 고정합니다.
- 장비: 지퍼 전용 외발 노루발(Hinged Cording Foot)을 사용하여 지퍼 이빨(Teeth)에 최대한 밀착 봉제하여 외관을 깔끔하게 유지합니다.
- 현장 노하우: 방수 지퍼(Coated Zipper) 사용 시 노루발 마찰로 인해 코팅이 벗겨질 수 있으므로, 실리콘 스프레이를 소량 도포하거나 테플론 노루발을 사용합니다.
-
날개(Wing) 합봉 및 보강
- 기술: 본체와 스트랩이 만나는 지점은 최소 4겹(원단 2겹 + 웨빙 1겹 + 안감 1겹) 이상의 두께가 형성됩니다. 이때 바늘 굴절(Needle Deflection)을 방지하기 위해 상하 이송(Walking Foot) 압력을 4kgf 이상으로 높여야 합니다.
- 수치: 바택(Bartack)은 가로 15mm, 세로 3mm 기준 28~42침(Stitches)이 표준이며, 하중이 큰 경우 Box-X 봉제를 선행합니다.
- 공장별 차이: 한국 공장은 '도도메'의 간격을 촘촘히 하여 시각적 완성도를 높이는 반면, 베트남 대형 공장은 자동 패턴기를 활용하여 0.1mm 오차 없는 규격 생산에 집중합니다.
-
내부 바인딩 마감 (Binding/해리)
- 기술: 힙색은 내부 공간이 좁아 일반 평미싱으로는 곡선 구간 바인딩이 불가능합니다. 타프 미싱(Cylinder Bed)에 회전식 랍빠(Swing-away Binder)를 장착하여 봉제해야 시접 탈락(Run-off)을 방지할 수 있습니다.
- 마감: 바인딩 테이프의 시작과 끝은 1cm 가량 겹치게 봉제하여 올 풀림을 방지합니다. 랍빠의 입구 폭은 테이프 폭보다 0.5mm 넓게 설정하는 것이 이송에 유리합니다.
¶ 주요 결함 및 기술적 해결 방안
- Skipped Stitch (땀뜀)
- 원인: 웨빙과 본체가 겹치는 4~6겹의 두꺼운 구간에서 바늘이 휘어지거나 루퍼와의 타이밍이 어긋남.
- 해결: DP×17 등 강성이 높은 바늘로 교체하고, 바늘과 가마(Hook) 사이의 간극(Clearance)을 0.05mm로 정밀 재설정. 필요 시 바늘 가드(Needle Guard) 조정.
- Puckering (퍼커링/우글거림)
- 원인: 얇은 안감(Lining) 봉제 시 바늘실 장력이 과다하거나 피드 독(Feed Dog)의 높이가 너무 높아 원단을 긁음.
- 해결: 바늘실 장력을 완화하고 피드 독 높이를 0.8mm 이하로 조정하며, 상하 이송 압력을 최적화함.
- Seam Grin (실 보임/벌어짐)
- 원인: 합봉 시 밑실 장력 부족으로 인해 가방에 물건을 넣었을 때 시접 부위가 벌어져 실이 노출됨.
- 해결: 보빈 케이스(Bobbin Case)의 장력을 강화하여 스티치의 결절점(Lock)이 원단 두께의 중앙에 형성되도록 조정. Towa 장력계 기준 밑실 장력을 0.05N 상향 조정.
- Needle Cut (원단 손상)
- 원인: 코팅된 나일론 원단 봉제 시 날카로운 바늘 끝이 원사(Yarn)를 절단하여 봉제선 주위가 미어짐.
- 해결: Ball point(SES/SUK) 바늘을 사용하여 원사 사이를 비집고 들어가도록 유도하고, 바늘 호수를 한 단계 낮춤.
- Uneven Binding (바인딩 불균일)
- 원인: 곡선 구간에서 랍빠(Folder) 내 원단 이송 불량으로 바인딩 폭이 일정하지 않거나 탈락됨.
- 해결: 상하 이송(Walking Foot) 기계를 사용하고, 곡선 반경에 맞는 전용 바인더 랍빠로 교체 및 노루발 압력 미세 조정.
- Bird's Nest (실 엉킴)
- 원인: 봉제 시작 시 바늘실과 밑실의 끝단이 가마(Hook) 안으로 말려 들어가 뭉침 현상 발생.
- 해결: 와이퍼(Wiper) 기능을 활성화하거나, 봉제 시작 시 실 끝을 2~3cm 가량 뒤로 잡아당긴 상태에서 시작(Manual Start).
¶ 품질 검사 기준 (Quality Control)
- 스트랩 인장 강도: 웨빙 연결 부위의 바택(Bartack) 또는 Box-X 봉제가 규격 하중(보통 15-20kgf 이상)을 견디는지 인장 강도 테스트기로 확인.
- 지퍼 작동성 및 평탄도: 곡선 부위 봉제 시 지퍼 테이프가 울지(Waving) 않고 슬라이더가 걸림 없이 부드럽게 이동하는지 전수 검사.
- 대칭성 및 치수 정밀도: 가방 중심선을 기준으로 좌우 스트랩 부착 위치 및 바디 형상의 편차가 AQL 2.5 기준 ±2mm 이내인지 계측.
- 시접 마감 상태: 내부 바인딩이 누락되거나 실밥이 돌출되지 않았는지, 특히 곡선 합봉부의 시접이 씹히지 않았는지 확인.
- 바늘 구멍(Needle Hole) 확인: 방수 원단의 경우 바늘 구멍을 통한 누수 여부 확인(필요 시 심실링 상태 점검).
- 염색 견뢰도(Color Fastness): 땀이나 마찰에 의해 힙색의 색상이 사용자의 의류에 이염되는지 확인 (ISO 105-X12 기준 4급 이상 권장).
¶ 국가별 생산 현장 특성 비교
동일한 힙색이라도 생산 국가의 공장 시스템에 따라 관리 포인트가 다릅니다.
- 한국 (KR): 주로 고단가 기능성 아웃도어 브랜드의 샘플 및 소량 생산을 담당합니다. '도도메(보강 봉제)'의 마감 퀄리티와 실밥 제거(Trimming) 상태를 매우 엄격하게 관리하며, Juki LU-1508 등 고성능 워킹풋 미싱의 선호도가 높습니다. 숙련공 중심의 다품종 소량 생산에 최적화되어 있습니다.
- 베트남 (VN): 대량 생산 체계가 잘 잡혀 있으며, 라인 밸런싱(Line Balancing)을 통한 생산 효율성을 중시합니다. 바택 공정을 'Đánh bọ(단 보)'라고 부르며, 자동 패턴기(AMS 시리즈)를 활용하여 스트랩 보강 봉제의 규격화를 실현합니다. 글로벌 브랜드의 메인 생산 기지로, AQL 1.0~2.5 수준의 엄격한 품질 관리가 특징입니다.
- 중국 (CN): 원부자재 수급이 가장 빠르며, 복잡한 디자인의 힙색을 빠르게 샘플링하는 데 강점이 있습니다. 최근에는 인건비 상승으로 인해 자동 지퍼 부착기 등 자동화 설비 도입이 가장 활발합니다. 현장에서는 바택을 '打枣(다자오)'라고 부르며, 광둥성 일대의 가방 전문 공장들은 초고속 생산 라인을 보유하고 있습니다.
¶ 현장 용어 및 은어 (Terminology)
| 구분 | 용어 | 현장 발음/표기 | 비고 |
|---|---|---|---|
| 한국어 | 힙색 / 웨이스트백 | Hipsack / Waist Bag | 국내 유통 및 현장 공용어 |
| 한국어 | 도도메 / 바택 | Dodome / Bartack | 보강 봉제 (일본어 '留め' 유래) |
| 한국어 | 랍빠 | Rappa | 바인딩용 폴더(Folder)의 현장 은어 |
| 한국어 | 시아게 | Shiage | 최종 마무리 및 검사 (일본어 '仕上げ') |
| 한국어 | 마찌 | Machi | 가방의 옆면/바닥면 두께 (Gusset) |
| 한국어 | 해리 | Haeri | 바인딩 처리 (일본어 '縁' 유래) |
| 베트남어 | Túi bao tử | 뚜이 바오 뜨 | '위(Stomach)' 모양 가방이라는 뜻 |
| 베트남어 | Đánh bọ | 단 보 | 바택(Bartack) 공정을 지칭 |
| 베트남어 | Viền | 비엔 | 바인딩(Binding) 공정 |
| 베트남어 | Kẹp | 깹 | 바인딩 시 원단을 잡아주는 가이드/클립 |
| 일본어 | ウエストポーチ | Uesuto-pōchi | 일본식 명칭 (Waist Pouch) |
| 일본어 | カン止め | Kandome | 바택(Bartack) 보강 봉제 |
| 중국어 | 腰包 | Yāobāo | 허리 가방 (Yao Bao) |
| 중국어 | 打枣 | Dǎzǎo | 바택(Bartack) 공정 (대추씨 모양) |
| 중국어 | 捆条 | Kǔntiáo | 바인딩 테이프/공정 |
¶ 장비 세팅 및 유지보수 가이드
- 장력 설정 (Tension): 나일론 20/3 실 사용 시, 바늘실 장력은 약 180-220g(1.8-2.2N), 밑실 장력은 30-35g(0.3N)으로 설정하여 고속 주행 시에도 스티치가 안정적으로 형성되게 함. Towa 장력계로 매일 작업 전 체크 필수.
- 노루발 압력 (Presser Foot Pressure): 두꺼운 웨빙 봉제 시 압력을 높여 원단 밀림을 방지하되, 원단 표면에 노루발 자격(Foot mark)이 남지 않도록 테플론(Teflon) 노루발 또는 톱니 없는 노루발 사용 권장. 표준 압력은 4.0kgf 내외.
- 이송 타이밍 (Feed Timing): 곡선 봉제가 많으므로 피드 독의 경사를 앞쪽이 약간 낮게(약 0.5도) 설정하여 곡선 회전 시 원단이 씹히거나 밀리는 현상을 방지.
- 냉각 장치: 고강력 나일론사 사용 시 바늘 열에 의한 실 끊어짐을 방지하기 위해 바늘 냉각용 실리콘 오일(Silicone Oil) 공급 장치를 반드시 가동. 특히 2,500 spm 이상의 고속 작업 시 필수.
- 가마(Hook) 주유: 힙색은 먼지가 많이 발생하는 캔버스나 코듀라 원단을 주로 사용하므로, 4시간 가동마다 가마 부위의 먼지를 제거하고 전용 오일을 1~2방울 주유하여 마찰열을 관리함. Juki DSC-246과 같은 대형 가마 모델은 주유 주기를 엄격히 준수해야 함.
¶ 공정 흐름도 (Process Flowchart)
graph TD
A[원단 및 부자재 정밀 재단] --> B[앞판 지퍼 및 포켓 부착]
B --> C[앞판/옆판 입체 합봉 - 타프 미싱 활용]
C --> D[웨빙 스트랩 가고정 및 버클 삽입]
D --> E[뒷판 합봉 및 스트랩 본고정]
E --> F[스트랩 연결부 바택 보강 Bartack - AMS 패턴기]
F --> G[내부 시접 바인딩 마감 Binding - 랍빠 작업]
G --> H[최종 시아게 및 금속 검출기 통과]
H --> I[포장 및 출하]
¶ 소재별 봉제 특성 및 주의사항
힙색 제조 시 선택되는 소재에 따라 봉제 세팅이 달라져야 합니다.
- Cordura 1000D (고밀도 나일론):
- 특성: 매우 질기고 두꺼워 바늘 열 발생이 심함.
- 세팅: 바늘 DPx17 21# 사용, SPI 8-9로 낮게 설정하여 원단 손상 방지.
- X-Pac / Dyneema (고기능성 경량 소재):
- 특성: 원단 층간 박리가 일어날 수 있으며, 바늘 구멍이 영구적으로 남음.
- 세팅: Micro-point 바늘 사용, 장력을 평소보다 10% 낮추어 퍼커링 방지.
- PVC Coated Fabric (타포린 등):
- 특성: 노루발이 원단에 달라붙어 이송이 원활하지 않음.
- 세팅: 테플론 노루발 필수, 상하 이송(Walking Foot) 속도를 1,800 spm 이하로 제한.
¶ 실전 트러블슈팅 노하우
현장에서 발생하는 돌발 상황에 대한 기술적 대응 방안입니다.
- 증상: 지퍼 슬라이더가 곡선 구간에서 뻑뻑함
- 진단: 지퍼 테이프를 너무 당겨서 봉제했거나, 시접 폭이 일정하지 않아 슬라이더 통로를 침범함.
- 조치: 지퍼 부착 시 '이즈'를 3~5% 더 주고, 지퍼 가이드 노루발을 사용하여 시접 폭을 6mm로 일정하게 유지.
- 증상: 스트랩 연결부(날개)의 실 끊어짐
- 진단: 바택 침수가 너무 많아 원단이 종이처럼 잘려나가거나(Needle Cut), 바늘 열로 인해 나일론사가 녹음.
- 조치: 바택 침수를 42침에서 28침으로 줄이고, 바늘 냉각 장치 점검. 실의 꼬임(Twist) 방향이 S꼬임인지 확인(재봉기 회전 방향과 일치 여부).
- 증상: 바인딩 마감 후 가방이 뒤틀림
- 진단: 타프 미싱 작업 시 작업자가 원단을 한쪽으로 과하게 밀어 넣음.
- 조치: 랍빠의 각도를 원단 진입 방향과 수평으로 재조정하고, 보조 테이블을 설치하여 원단의 무게가 한쪽으로 쏠리지 않게 함.
¶ 관련 항목
- Webbing (웨빙): 가방 스트랩으로 사용되는 고밀도 직조 밴드 (PP, Nylon, Polyester).
- Side Release Buckle (사이드 버클): 스트랩을 체결하고 분리하는 플라스틱/금속 부자재.
- Bartack (바택): 하중이 집중되는 부위에 적용하는 고밀도 지그재그 보강 봉제 (ISO 4915 Class 304 기반).
- Binding Tape (바인딩 테이프): 가방 내부 시접을 감싸서 깔끔하게 마감하는 데 사용되는 테이프.
- Walking Foot (워킹풋): 상하 이송 미싱의 핵심 메커니즘으로, 두꺼운 자재의 층간 밀림을 방지함.
- Cylinder Bed (타프): 원통형 베드를 가진 미싱으로, 가방의 입체적인 곡선 부위 봉제에 특화됨.
- Compound Feed (상하이송): 바늘, 노루발, 톱니가 동시에 움직여 원단을 이송하는 방식.
- Towa Tension Gauge: 보빈 케이스 및 바늘실의 장력을 수치화하여 관리하는 정밀 측정 도구.
