와셔 (Washer / vòng đệm / ワッシャー / 垫圈)
¶ 개요
와셔(Washer)는 봉제 및 의류 제조 산업에서 리벳(Rivet), 스냅(Snap), 아일렛(Eyelet) 또는 단추(Button)와 같은 금속 및 플라스틱 부자재를 원단에 결착할 때, 결합력을 강화하고 물리적 하중을 분산시키기 위해 삽입하는 보조 부자재입니다.
물리적 관점에서 와셔는 체결구(Fastener)와 원단 사이에 위치하여 접촉 면적(Bearing Surface)을 넓힘으로써, 외부 인장력에 의해 원단 섬유가 찢어지거나 부자재가 통째로 탈락하는 현상(Pull-out)을 방지하는 핵심적인 구조체 역할을 수행합니다. 특히 얇은 기능성 원단(15D~20D 나일론 등)이나 조직 밀도가 낮은 니트(Knit) 소재에 중량감 있는 금속 부자재를 부착할 때, 와셔의 사용은 제품의 내구성과 안전성을 결정짓는 필수 공정으로 간주됩니다.
봉제 현장에서 와셔는 단순한 간격 조정자가 아니라, 제품의 수명을 좌우하는 '구조적 보강재'로 취급됩니다. 고기능성 아웃도어 의류나 고하중을 견뎌야 하는 군용 백팩, 산업용 안전 장구에서 와셔가 누락되거나 부적절한 규격이 선택될 경우, 반복적인 인장 스트레스로 인해 원단 섬유가 전단(Shearing)되어 치명적인 품질 사고 및 사용자 안전 문제로 이어질 수 있습니다.
¶ 정의 및 메커니즘
봉제 공정에서의 와셔는 기계 공학적 와셔의 원리를 섬유 제품에 최적화한 것입니다. ISO 4915 스티치 분류 체계는 재봉선의 형태를 규정하므로 와셔 자체를 직접 정의하지는 않으나, 와셔가 포함된 단추 달기 공정은 ISO 4915-209 (단추 달기용 본봉 스티치) 또는 ISO 4915-101 (단식 체인 스티치)과 연동되어 수행됩니다. 또한, 부자재의 결착 강도는 ISO 11031 (Buttons - Test methods for assessment of button attachment strength) 기준을 준용하여 평가합니다.
- 하중 분산(Load Distribution): 부자재에 가해지는 수직 및 수평 압력을 넓은 면적으로 분산시켜 원단 섬유의 파손을 방지합니다. 물리적으로는 '단위 면적당 가해지는 압력(P=F/A)'에서 면적(A)을 넓혀 압력(P)을 낮추는 원리입니다.
- 이탈 방지(Anti-Pull-out): 강한 인장력이 가해졌을 때 부자재의 기둥(Post)이 원단 구멍을 통해 빠져나가는 것을 막습니다. 특히 직물(Woven)보다 조직이 느슨한 편물(Knit)에서 와셔의 역할이 절대적입니다.
- 두께 보전(Thickness Compensation): 원단이 너무 얇아 부자재의 기둥(Post) 길이가 남을 경우, 와셔를 적층하여 체결 두께를 맞추는 스페이서(Spacer) 역할을 합니다. 기둥이 남으면 부자재가 유동(Play)하게 되어 마찰로 인한 원단 손상을 유발하므로, 와셔로 유격을 제거해야 합니다.
- 섬유 보호(Fiber Protection): 금속 부자재가 원단에 직접 닿아 회전하거나 마찰될 때 발생하는 섬유 손상을 중간에서 차단하는 완충재 역할을 수행합니다.
역사적 배경 및 지역별 현장 인식: 봉제용 와셔는 과거 군복이나 마구(Horse Tack) 제조 시 가죽 조각을 덧대어 리벳을 고정하던 방식에서 유래되었습니다. 산업화 이후 금속 프레스 기술이 발전하며 규격화된 금속 와셔가 등장했고, 최근에는 경량화와 부식 방지를 위해 나일론 및 폴리카보네이트 재질이 널리 쓰입니다.
- 한국 공장: 정밀한 세팅을 중시하며, '좌금(座金)'이라는 용어를 혼용합니다. 특히 고급 신사복의 스테이 버튼(Stay Button) 공정에서 투명 와셔의 위치 선정을 매우 까다롭게 관리하며, 작업자의 숙련도에 따른 수동 타봉 정밀도를 강조합니다.
- 베트남 공장: 대량 생산 체제에 최적화되어 있으며, Juki AMB-289A와 같은 자동 와셔 공급 장치(Vibratory Feeder)의 가동률과 잼(Jam) 발생률 관리에 집중합니다. 고온다습한 기후 특성상 와셔의 산화 방지를 위한 방청 관리가 핵심입니다.
- 중국 공장: 부자재 단가 경쟁이 치열하여 저가형 철(Steel) 와셔 사용으로 인한 녹 발생(Rust) 문제가 빈번하므로, 황동(Brass) 재질 확인을 위한 자석 테스트가 필수적인 공정으로 자리 잡고 있습니다. 최근에는 자동화 설비 도입 속도가 가장 빠릅니다.
¶ 기술 사양표
| 항목 | 세부 사양 |
|---|---|
| 카테고리 | 부자재 (Trims & Accessories) |
| 관련 공정 표준 | ISO 11031 (단추 강도), ASTM D7142-05 (인장 테스트) |
| 주요 재질 | 황동(Brass C2680), 스테인리스(SUS304/316), 나일론(PA66), 폴리에틸렌(PE), 가죽, 섬유판 |
| 주요 장비 | Juki AMB-289A (자동 와셔 공급 단추 달기), Morito M-88 (유압식 타봉기), 자동 아일렛기 |
| 바늘 시스템 | Juki AMB-289A 사용 시: TQ×1, TQ×7 (타봉기는 펀치/다이 세트 사용) |
| 최대 작업 속도 | 자동 공급 장치 기준 1,200 ~ 1,800 pcs/hr (기계 한계치 2,500 spm) |
| 표면 처리 | 전해 도금(Electroplating), 도장(Painting), 무니켈(Nickel-Free) 처리 필수 |
| 적합 원단 | 데님, 캔버스, 가죽, 웨빙(Webbing), 기능성 아웃도어(3-Layer 등) |
| 표준 경도 | 금속 와셔 기준 HV 80~120 (미검증 - 재질 및 열처리 상태별 상이) |
| 도금 두께 | 최소 3~8 Microns (내식성 및 마찰 내구성 확보 기준) |
| 내경 공차 | ±0.03mm ~ 0.08mm (부자재 기둥 규격 대비 정밀 공차 관리) |
¶ 와셔의 종류 및 특성
- 평 와셔 (Flat Washer): 가장 일반적인 형태. 하중 분산이 주 목적이며 금속 및 플라스틱 재질이 모두 사용됩니다. 외경(OD)과 내경(ID)의 비율이 유지력의 핵심입니다.
- 톱니 와셔 (Toothed/Star Washer): 내경 또는 외경에 톱니가 있어 원단을 강력하게 움켜잡습니다. 아일렛(Grommet) 뒷면에 주로 사용되어 회전 및 이탈을 방지합니다. 특히 고밀도 합성 섬유 원단에서 미끄러짐 방지에 탁월합니다.
- 컵 와셔 (Cup Washer): 오목한 그릇 형태로, 스냅 단추의 머리 부분을 감싸거나 두꺼운 원단 압착 시 원단이 밀려나가는 것을 방지합니다. 가죽 제품의 리벳 마감 시 심미적 완성도를 높여줍니다.
- 스테이 버튼 (Stay Button/Backing Button): 단추 뒷면에 부착하는 소형 단추 형태의 와셔. 주로 코트나 정장 등 하중이 많이 걸리는 단추의 뒷면 보강용입니다. Juki AMB-289A 모델에서 자동 공급되는 주요 대상입니다.
- 숄더 와셔 (Shoulder Washer): 단차(Step)가 있는 와셔로, 특정 두께를 유지해야 하거나 부자재의 위치를 고정할 때 사용합니다. 방수 기능이 필요한 부위에서 가스켓(Gasket)과 혼용되기도 합니다.
¶ 적용 분야 (Application)
와셔의 적용은 단순히 부착 여부를 넘어, 제품의 복종(Category)과 부위에 따라 SPI(Stitches Per Inch) 및 실의 종류와 긴밀하게 연동됩니다.
-
의류 (Apparel):

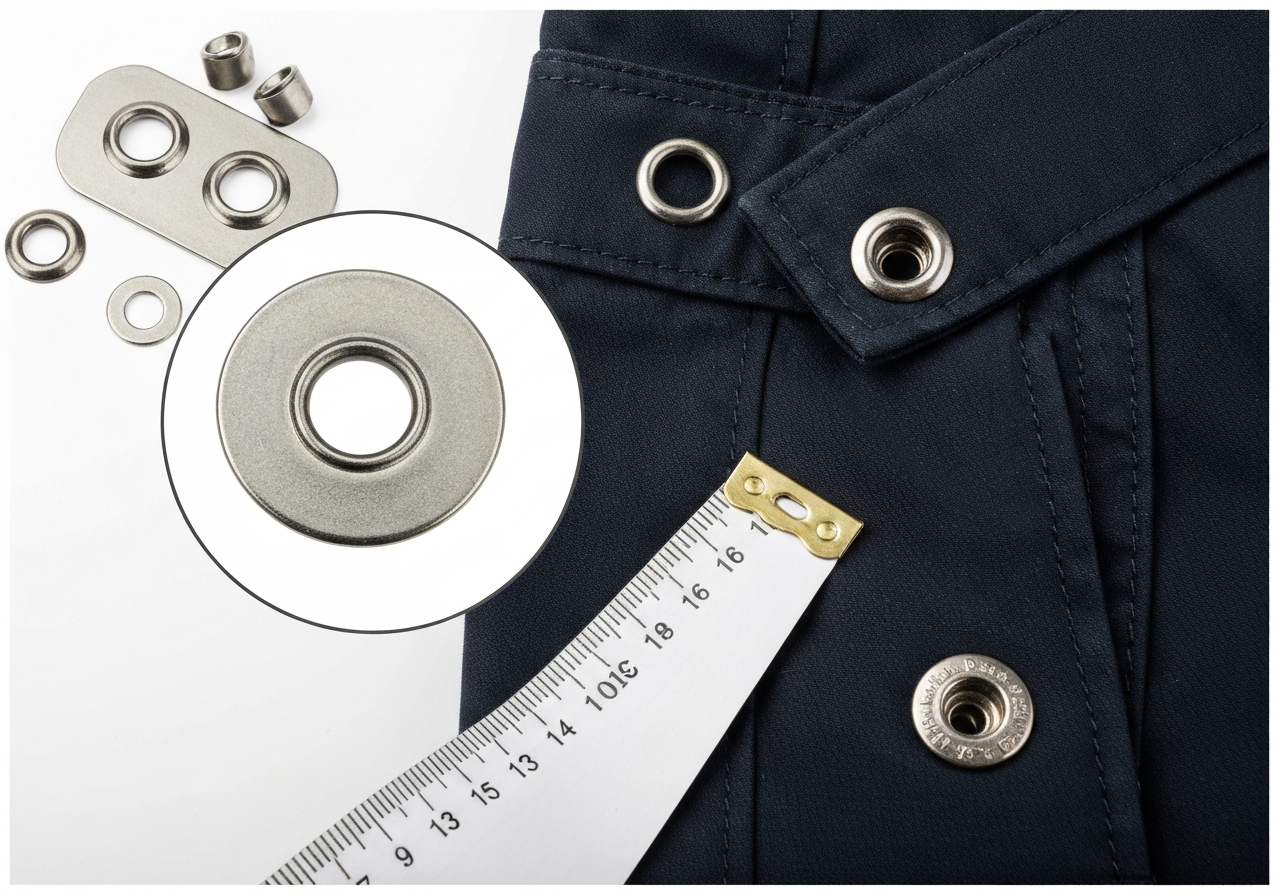

- 데님 및 워크웨어: 청바지의 코인 포켓 및 사이드 포켓 리벳 뒷면 보강. 고온 워싱(Stone Wash, Enzyme Wash) 공정을 견뎌야 하므로 반드시 황동(Brass) 재질을 사용하며, 도금 박리 여부를 엄격히 관리합니다.
- 테일러드 재킷 (High-end): 고급 정장 단추의 뒷면에 사용되는 '스테이 버튼(Stay Button)' 또는 소형 투명 와셔. 단추 탈락 시 원단이 찢어지는 것을 방지하며, 본봉(Lockstitch) 마감 시 실의 장력을 지지합니다.
- 다운 자켓: 스냅 단추(Snap) 부착 시 15D~20D 수준의 얇은 나일론 원단이 찢어지지 않도록 내부에 폴리에틸렌(PE) 또는 연질 나일론 와셔를 삽입합니다.
-
가방 및 잡화 (Bags & Luggage):

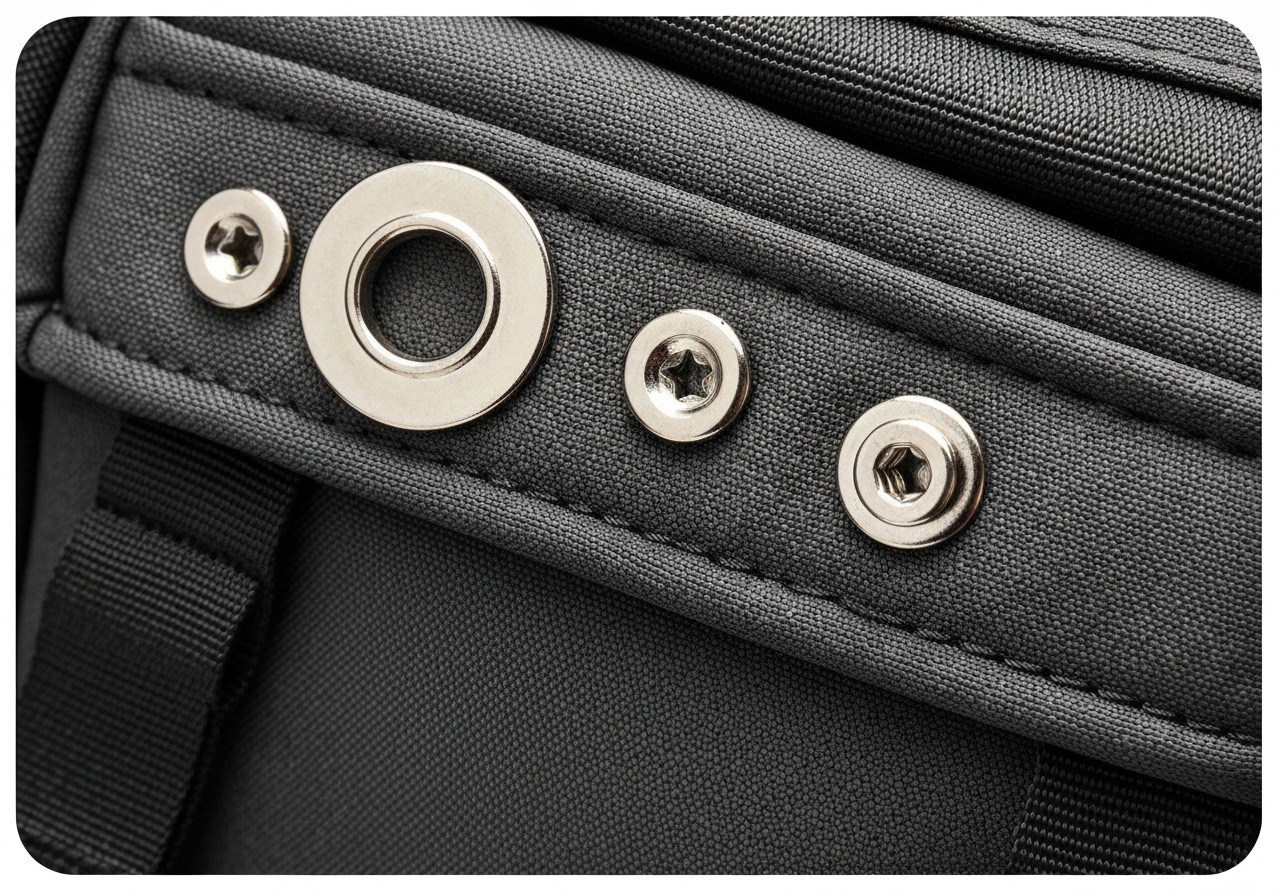

- 백팩 어깨끈 연결부: 스트랩이 몸판에 고정되는 부위의 D-링이나 리벳 뒷면에 대형 와셔를 사용합니다. 이때 SPI는 보통 7~10 SPI로 설정하여 원단 천공을 최소화하고 와셔의 유지력을 극대화합니다.
- 가방 바닥의 징(Bottom Studs): 무거운 짐을 지탱해야 하므로 내부에 금속 와셔와 섬유판(Fiber Board)을 혼용하여 하중을 분산시킵니다.
-
아웃도어 및 산업용 (Outdoor & Industrial):
- 텐트 및 타프: 폴대 삽입구(아일렛) 뒷면에 고강도 스테인리스 와셔를 사용하여 강풍 시에도 원단이 이탈되지 않도록 합니다. 염수 분무 테스트 48시간 이상 통과 제품이 권장됩니다.
- 군용 장구류(MOLLE 시스템): 파우치 결합용 스냅 뒷면에 비반사 코팅된 검정 와셔를 사용하여 빛 반사를 방지하고 강도를 확보합니다.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
-
와셔 변형 및 일그러짐 (Washer Deformation)
- 원인: 타봉기의 압력이 과도하거나 상하 다이(Die)의 수평 정렬이 불량함. 와셔 재질의 경도가 사양보다 낮음.
- 해결: 유압/공압 수치를 원단 두께에 맞춰 하향 조정하고, 다이의 중심축(Centering)을 재설정함. 타봉 시 "깡" 하는 금속음이 너무 날카로우면 압력이 과한 것입니다.
-
원단 절단 현상 (Fabric Cutting/Shearing)
- 원인: 금속 와셔의 가장자리에 버(Burr)가 있거나, 와셔의 내경이 너무 날카로움. 타봉 압력이 임계치를 초과함.
- 해결: 디버링(Deburring) 처리가 된 고품질 와셔를 사용하고, 얇은 원단에는 플라스틱 와셔를 혼용함. 원단이 잘린다면 와셔의 'R값(곡률)'을 확인하십시오.
-
체결 유격 발생 (Loose Attachment)
- 원인: 와셔의 내경(ID)이 부자재 기둥(Post)보다 지나치게 커서 중심이 흔들림. 원단 수축으로 인한 두께 감소.
- 해결: 부자재 규격(Ligne 또는 mm)에 정확히 일치하는 와셔 규격을 선정함. 캘리퍼스로 기둥 외경과 와셔 내경의 공차를 0.05mm 이내로 관리해야 합니다.
-
부식 및 산화 (Corrosion/Rust)
- 원인: 저가형 철(Steel) 재질 사용 또는 도금 두께(Micron) 미달. 보관 창고의 습도 관리 부실.
- 해결: 황동(Brass) 또는 스테인리스강 재질을 사용하고, 검사 시 염수 분무 테스트(Salt Spray Test) 성적서를 확인함. 현장에서는 자석을 대보아 붙으면 즉시 사용을 중단해야 합니다.
¶ 품질 검사 기준 (QC Standard)
- 인장 강도 테스트 (Pull-test): ASTM D7142-05 또는 바이어 기준(아동복 90N, 성인복 120N 이상)에 따라 10초간 유지 후 탈락 여부 확인.
- 중심도 검사 (Centering): 와셔가 체결구의 정중앙에 위치했는지 캘리퍼스로 측정 (편심 오차 0.15mm 이내 관리).
- 니켈 프리 테스트 (Nickel-Free): 피부 알러지 방지를 위해 Spot Test 시약으로 니켈 용출 여부 확인. 유럽(REACH 규정) 수출 물량은 필수 항목입니다.
- 세탁 내구성 (Appearance after Wash): 5회 이상의 반복 세탁 및 건조 후 부식, 변색, 원단 손상 여부 확인.
- 검침기 통과 여부 (Needle Detector): 비자성(Non-magnetic) 재질 여부를 확인하여 검침기 오작동 방지. NC(Non-Corrosive) 등급 확인 필수.
¶ 현장 용어 및 은어 (Glossary)
| 언어 | 용어 | 로마자 표기 | 비고 |
|---|---|---|---|
| 한국어 | 와셔 | Washer | 현장 표준 용어 |
| 한국어 | 좌금 | Jageum | 일본어 '座金(ざがね)'에서 유래된 현장 은어 |
| 한국어 | 엽전 | Yeopjeon | 둥근 금속 와셔를 지칭하는 노년층 기술자 은어 |
| 일본어 | ワッシャー | Wassha | 일본 기술자 및 사양서 공통 용어 |
| 베트남어 | vòng đệm | Vong dem | 베트남 표준 기술 용어 |
| 중국어 | 垫圈 | Diànquān | 중국 국가 표준(GB) 용어 |
¶ 장비 세팅 및 유지보수 가이드
- 다이 정렬 (Die Alignment): 상부 펀치와 하부 다이의 중심이 0.03mm 이내로 일치해야 와셔의 편심 및 원단 씹힘을 방지할 수 있습니다.
- 압력 설정 (Pressure Setting): 유압식 기계의 경우 원단 두께에 따라 압력을 단계적으로 조절하며, 와셔가 원단에 완전히 밀착되되 섬유가 끊어지지 않는 '임계 압력'을 찾아 데이터 시트에 기록합니다. (보통 3.5~5.5kg/cm² 범위)
- 자동 공급 장치 (Feeder) 조정: Juki AMB-289A의 경우 와셔의 앞뒷면을 구분하는 광학 센서와 공급 레일의 폭을 와셔 두께보다 0.15mm 넓게 설정하여 잼(Jam) 현상을 방지합니다.
- 장력 및 속도: Juki AMB-289A 사용 시, 밑실(Bobbin) 장력은 Towa 장력계 기준 20~25g으로 설정하는 것이 와셔 안착에 유리합니다. 작업 속도는 1,500 spm 내외가 가장 안정적입니다.
¶ 공정 흐름도 (Process Flowchart)
graph TD
A[원단 마킹 및 위치 표시] --> B[보강 심지 부착/가이드 홀 펀칭]
B --> C{와셔 및 부자재 선정}
C -- 금속 와셔 --> D[자동 타봉기 피더 세팅]
C -- 플라스틱/가죽 --> E[수동/반자동 타봉기 세팅]
D --> F[상하 다이 정렬 및 압력 테스트]
E --> F
F --> G[본 작업: 타봉 및 프레싱]
G --> H{품질 검사: 인장/외관}
H -- 불합격 --> I[부자재 제거 및 원단 수선/교체]
H -- 합격 --> J[시아게 및 최종 검침]
I --> B
J --> K[최종 포장 및 출하]
¶ 관련 항목 (Related Items)
- 리벳 (Rivet): 와셔와 결합하여 원단을 고정하는 영구 체결구.
- 아일렛 (Eyelet): 끈을 통과시키기 위한 구멍 부자재로, 뒷면에 반드시 와셔(Grommet Washer)가 사용됨.
- 심지 (Interlining): 와셔 부착 부위의 원단 강도를 보강하기 위해 내부에 부착하는 보강재.
- 다이 (Die): 와셔와 부자재를 압착하기 위해 기계에 장착하는 금형 도구.
¶ 실전 기술자 노하우 (Technician's Tips)
- 소리로 진단하기: 타봉 시 "텅" 하는 맑은 소리가 나면 정상 체결이나, "퍽" 하는 둔탁한 소리가 나면 와셔가 원단을 씹었거나 다이 정렬이 어긋난 것입니다.
- 와셔의 방향성: 프레스 와셔는 앞면(둥근 쪽)과 뒷면(날카로운 쪽)이 있습니다. 원단에 닿는 면을 매끄러운 쪽으로 설정해야 장기적인 원단 손상을 방지할 수 있습니다.
- 겨울철 플라스틱 와셔 관리: 기온이 낮은 겨울철에는 나일론(PA66) 와셔가 건조해져 깨지기 쉽습니다. 작업 전 와셔를 상온에 보관하거나, 습도를 50% 이상으로 유지하여 파손율을 줄여야 합니다.
- 자석 테스트의 한계: 일부 스테인리스(SUS304 등)는 비자성이지만 냉간 가공 과정에서 약한 자성을 띨 수 있습니다. 따라서 자석 테스트와 함께 성분 분석표(Mill Test Report)를 확인하는 습관이 필요합니다.
- 오일 오염 방지: 자동 공급 장치의 레일에 기계유가 묻으면 와셔를 타고 원단에 오염이 발생합니다. 매일 아침 레일을 무수 알코올로 닦아내는 것이 시아게(Finish) 공정의 부담을 줄이는 길입니다.
