방수지퍼 (Waterproof Zipper / khóa kéo chống nước / 止水ファスナー)
¶ 개요

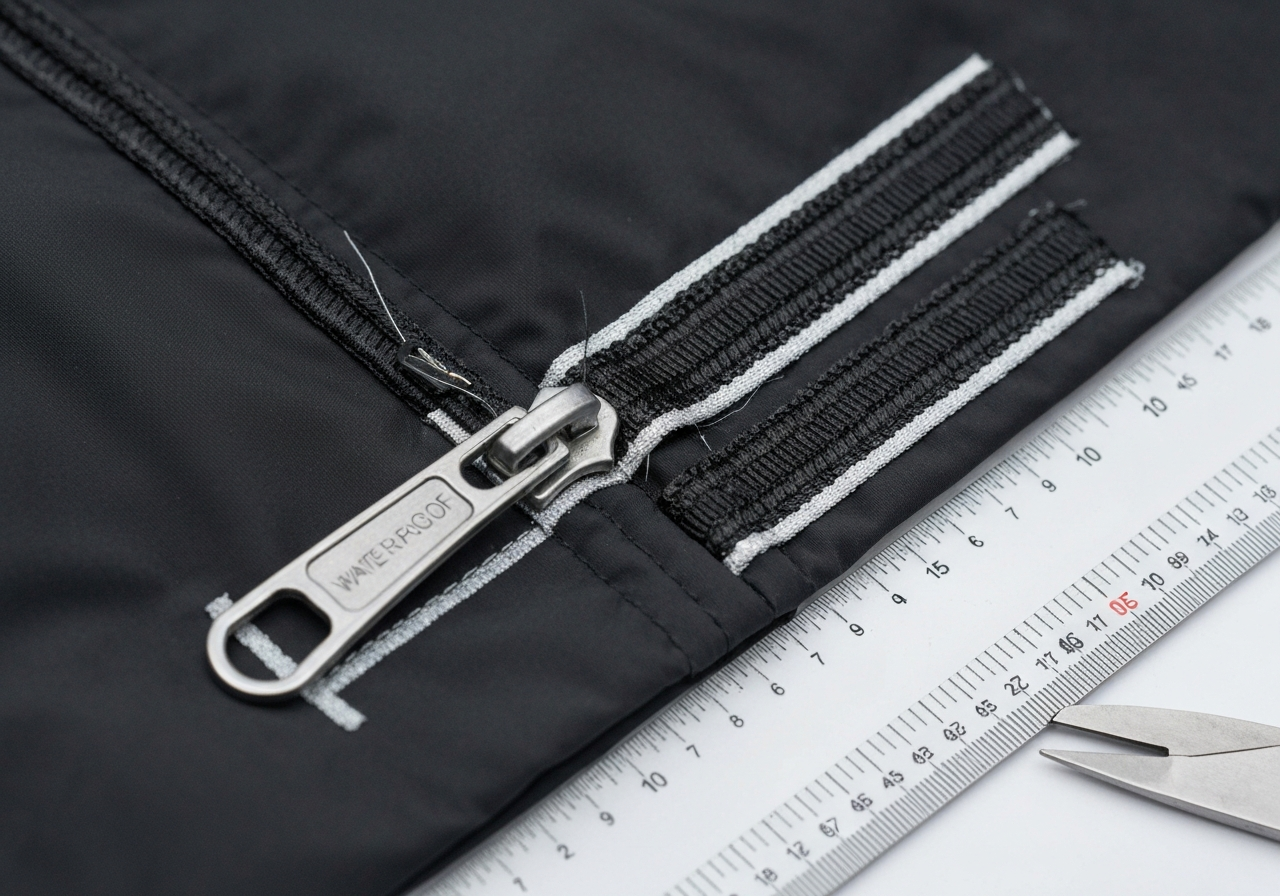

방수지퍼는 일반적인 지퍼 테이프 표면에 TPU(Thermoplastic Polyurethane), PVC 또는 PU 필름을 라미네이팅(Laminating) 처리하여 수분 침투를 물리적으로 차단하는 기능성 부자재입니다. 기술적으로는 지퍼의 이빨(Elements)이 후면에 위치하는 역방향(Reverse Coil) 구조를 기본으로 하며, 외부로 노출되는 면을 매끄러운 코팅면으로 구성하여 수밀성을 확보합니다. 주로 아웃도어 하이테크 의류, 가방, 텐트 및 특수 보호복에 필수적으로 사용됩니다.
[기술적 확장 및 산업적 가치] 방수지퍼의 핵심 메커니즘은 '표면 장력의 제어'와 '물리적 압착'의 조화에 있습니다. 일반 지퍼는 테이프의 직조 구조(Woven Structure) 사이로 모세관 현상에 의해 물이 스며들지만, 방수지퍼는 고분자 필름이 이 틈새를 완전히 밀폐합니다. 이는 단순히 물을 튕겨내는 발수(Water Repellent) 단계를 넘어, 일정 수압(Water Column) 하에서도 내부로 액체가 침투하지 못하게 하는 방수(Waterproof) 기능을 수행합니다.
산업 현장에서 방수지퍼는 '무봉제(Seamless) 웰딩' 기법과 함께 현대 아웃도어 제조의 양대 축을 이룹니다. 웰딩 기법이 원단과 원단을 열로 녹여 붙여 완전한 수밀을 꾀한다면, 방수지퍼 봉제는 개폐가 필요한 부위에 유연성과 방수성을 동시에 부여합니다. 최근에는 환경 규제(PFAS-free)에 따라 불소계 발수제 대신 친환경 TPU 코팅 기술이 적용된 지퍼가 글로벌 표준으로 자리 잡고 있습니다. 제조 공정에서는 일반 지퍼보다 약 1.5~2.5배 높은 단가를 형성하며, 봉제 시 코팅막 손상을 방지하기 위한 고도의 기계 세팅과 숙련도가 요구됩니다.
¶ 정의 및 구조적 특징
방수지퍼는 일반 지퍼와 달리 다음과 같은 구조적 차별점을 가집니다.

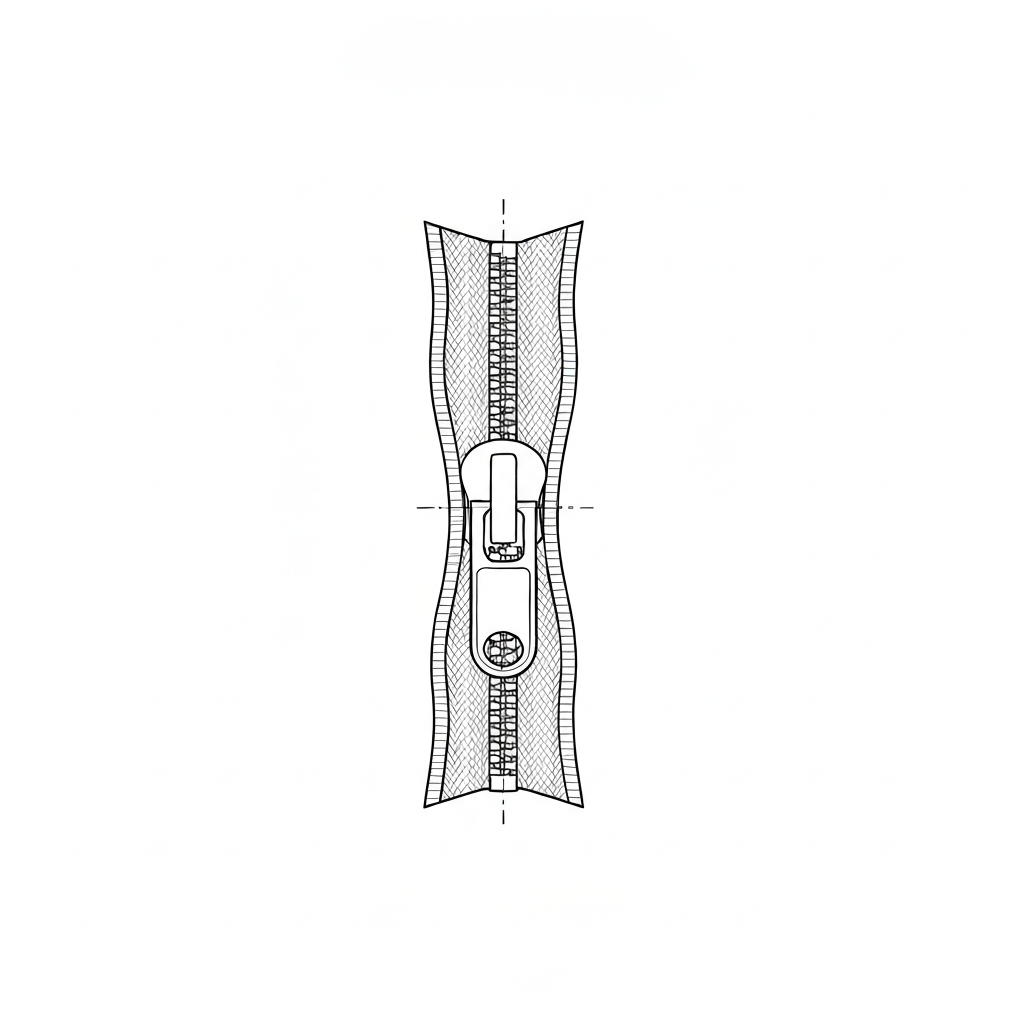

- 역방향 구조 (Reverse Structure): 지퍼 체인(Chain)을 뒤집어 이빨이 안쪽으로 향하게 하고, 평평한 테이프 뒷면에 방수 코팅을 입힙니다. 이를 통해 외부 노출 면적을 최소화하고 수밀성을 극대화합니다.
- 코팅 재질별 특성:
- TPU (Thermoplastic Polyurethane): 내마모성과 유연성이 뛰어나며 저온에서도 크랙(Cracking) 발생이 적어 프리미엄 아웃도어에 주로 사용됩니다. 가수분해 저항성이 강한 에테르(Ether) 계열이 선호됩니다.
- PU (Polyurethane): 부드러운 터치감을 제공하며 의류용으로 적합하나, TPU 대비 내마모성과 내구성이 다소 낮습니다.
- PVC (Polyvinyl Chloride): 가격이 저렴하고 방수력이 우수하나, 저온에서 딱딱해지는 경향이 있고 환경 호르몬 문제로 인해 최근 사용 비중이 줄어들고 있습니다.
- 수밀 메커니즘: 슬라이더가 지나간 후 코팅된 테이프 양 끝이 물리적으로 밀착되어 'V'자 형태의 수밀벽을 형성하는 압착 방식을 사용합니다.
[물리적·기계적 작동 원리 및 현장 인식] 방수지퍼의 작동 원리는 슬라이더 내부의 '다이아몬드(Diamond/Flange)' 부위가 이빨을 맞물리게 할 때, 상단의 코팅 필름이 서로 강하게 압착되는 것입니다. 이때 필름의 복원력이 중요하며, 너무 딱딱한 필름은 슬라이더 작동을 방해하고 너무 부드러운 필름은 수압에 밀려 틈새가 벌어지게 됩니다.
역사적 배경: 방수지퍼의 대중화는 1990년대 후반 YKK의 'AquaGuard' 시리즈 출시와 궤를 같이 합니다. 그전까지는 지퍼 위에 별도의 덮개(Placket)를 만들어 비바람을 막았으나, 방수지퍼의 등장으로 덮개 없는 '미니멀 디자인'과 '경량화'가 가능해졌습니다.
국가별 현장 인식 차이: * 한국 (KR): 퀄리티 컨트롤(QC) 기준이 매우 까다롭습니다. 필름의 평활도(표면이 우는 현상)와 심실링 테이프와의 접착 궁합을 최우선으로 고려합니다. 주로 고가의 미주/유럽 수출 오더를 처리하며 '우라지퍼'라는 용어가 정착되어 있습니다. * 베트남 (VN): 글로벌 브랜드의 대형 생산 기지로서, 자동 지퍼 부착기(Automatic Zipper Attaching Machine) 도입률이 높습니다. 대량 생산 시 발생하는 코팅 박리 문제를 해결하기 위해 열풍 온도 관리에 매우 엄격합니다. * 중국 (CN): 전 세계 방수지퍼 공급의 70% 이상을 담당합니다. YKK 외에도 SBS, SAB 등 로컬 브랜드의 기술력이 급성장했으며, 다양한 패턴(카본 무늬, 반사 필름 등)의 기능성 방수지퍼 개발이 활발합니다.
¶ 기술 사양표 (Technical Specifications)
| 항목 | 상세 사양 | 비고 |
|---|---|---|
| 관련 스티치 (ISO 4915) | Class 301 (본봉 / Lockstitch) | 지퍼 부착의 표준 스티치 |
| 권장 기계 유형 | 본봉기(Lockstitch), 상하송 미싱(Walking Foot), 자동 지퍼 부착기 | 두꺼운 코팅 시 상하송 권장 |
| 주요 장비 모델 | Juki DDL-9000C, Brother S-7300A, Pfaff 1245 | Pfaff는 중량물/가죽용 |
| 바늘 시스템 | DB×1 (Size 11~14), DP×17 (Size 14~18) | 원단 두께에 따라 선택 |
| 바늘 포인트 유형 | R(Standard), SPI(Sharp Round), KN(Anti-friction) | 코팅 손상 방지용 |
| 일반 SPI 범위 | 8 ~ 10 SPI (Stitches Per Inch) | 12 SPI 이상 시 테이프 파손 위험 |
| 권장 재봉사 | 고강력 폴리에스테르 필라멘트사, 코아사(Core Spun) | 흡습 방지를 위해 발수사 권장 |
| 최대 봉제 속도 | 2,500 ~ 3,500 spm | 고속 봉제 시 마찰열로 코팅 녹음 주의 |
| 내수압 성능 | 500mm H2O ~ 10,000mm H2O 이상 | 등급별 상이 (ISO 811 검증) |
| 상실 장력 (Towa) | 120g ~ 150g | 게이지 측정 기준 (미검증) |
| 밑실 장력 (Towa) | 20g ~ 30g | 게이지 측정 기준 (미검증) |
| 심실링 온도 | 130°C ~ 150°C | 필름 재질에 따라 가변적 |
| 노루발 압력 | 1.5kgf ~ 2.5kgf | 코팅면 눌림 자국 방지 최적값 |
¶ 적용 분야 (Applications)
- 기능성 의류: 하드쉘(Hard-shell) 자켓, 스키/보드복, 사이클링 져지, 낚시용 웨이더(Waders).

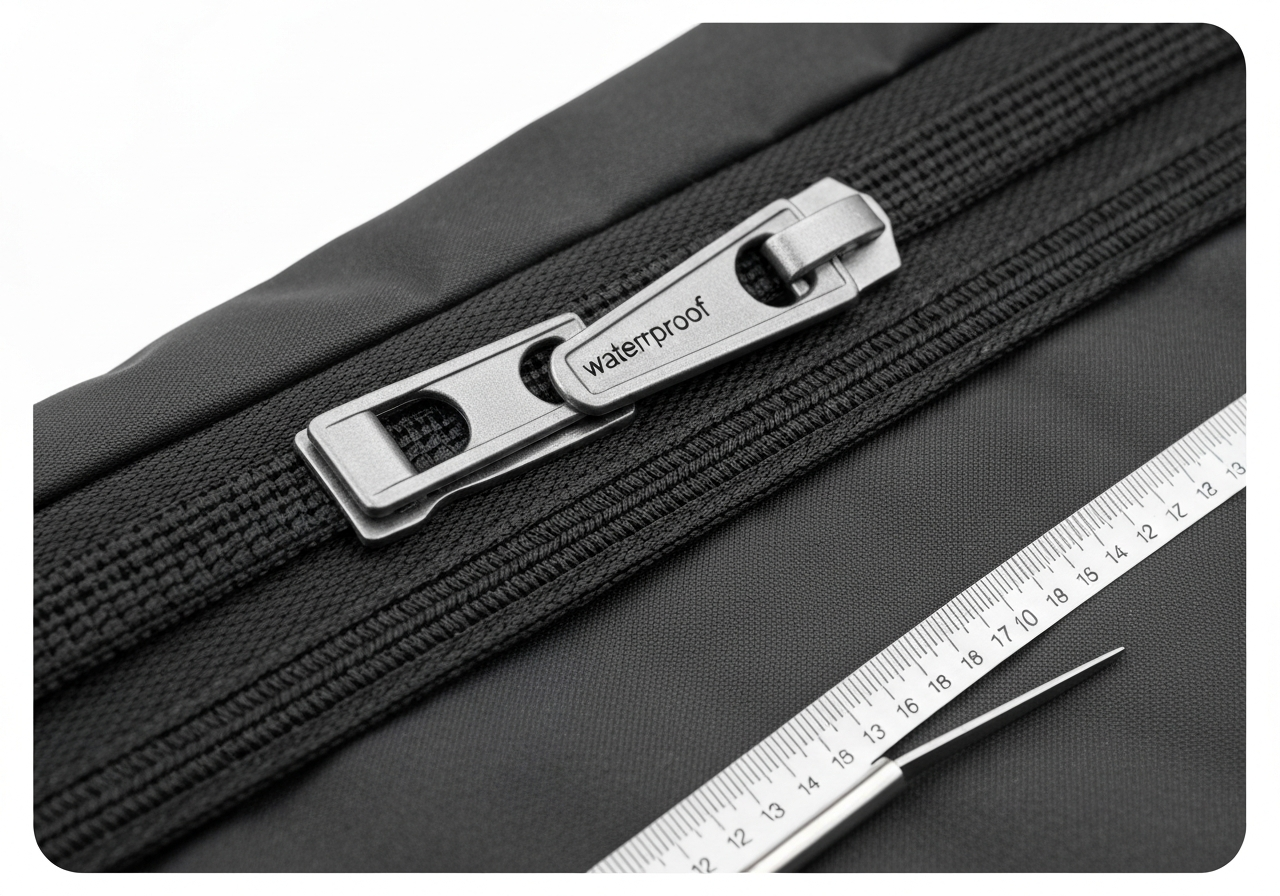

- 가방 및 잡화: 방수 백팩, 드라이백(Dry Bag), 노트북 파우치, 자전거 패니어.
- 캠핑 및 아웃도어: 텐트 출입구, 타프 연결부, 침낭 커버.
- 특수 장비: 의료용 방호복, 전자기기 케이스, 다이빙 슈트(고압용 특수 지퍼).
[상세 부위 및 업종별 기술 차이] 1. 의류 (Apparel): * 가슴 포켓 (Chest Pocket): 주로 3호(3C) 또는 5호(5C) 방수지퍼를 사용합니다. 곡선 봉제가 많으므로 유연한 TPU 코팅을 선호하며, SPI는 10~11로 촘촘하게 설정하여 외관의 미려함을 강조합니다. * 겨드랑이 벤틸레이션 (Pit-zips): 활동성이 높은 부위이므로 인장 강도가 중요합니다. 지퍼 끝단에 바텍(Bartack) 처리를 하여 슬라이더가 빠지지 않도록 보강합니다. * 앞중심 (Center Front): 5호(5C) 또는 8호(8C) 비슬론(Vislon) 타입 방수지퍼를 주로 사용합니다. 2. 가방 (Bags & Luggage): * 메인 오프닝 (Main Opening): 가방은 내부 적재물에 의한 횡인장(Crosswise strength) 하중이 큽니다. 따라서 8호(8C) 또는 10호(10C) 대형 방수지퍼를 사용하며, SPI는 7~9로 다소 넓게 잡아 테이프의 내구성을 확보합니다. * 사이드 퀵 액세스 포켓: 잦은 개폐가 일어나므로 내마모성이 강한 'Shiny' 타입 코팅보다는 'Matte' 타입 코팅을 선호합니다. 3. 업종별 차이: * 스포츠웨어: 경량화가 최우선입니다. 얇은 필름의 지퍼를 사용하며, 봉제선 최소화를 위해 지퍼 주위를 웰딩 필름으로 보강한 후 봉제합니다. * 아웃도어/익스트림: 수밀성이 최우선입니다. 봉제 후 반드시 이면에 심실링 테이프(Seam Sealing Tape)를 부착하며, 이때 지퍼 테이프와 테이프 사이의 단차를 메우기 위해 '3레이어 심테이프'를 사용하기도 합니다.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
- 코팅 박리 (Delamination)
- 원인: 봉제 후 심실링(Seam Sealing) 공정 시 과도한 열 압착 또는 저가형 PU 코팅 사용.
- 해결: 열풍 온도(Heat Gun)를 120~140°C로 최적화하고, 내열성이 강한 TPU 코팅 지퍼를 채택함.
- 슬라이더 작동 불량 (Stiff Operation)
- 원인: 코팅층의 마찰 계수가 높아 슬라이더 이동 시 저항 발생.
- 해결: 방수지퍼 전용 슬라이더(Non-lock 타입 권장)를 사용하고, 코팅면에 실리콘 스프레이를 미량 도포함.
- 지퍼 테이프 우는 현상 (Puckering)
- 원인: 신축성이 없는 지퍼 테이프와 신축성 원단 간의 이송량 차이.
- 해결: 차동 이송(Differential Feed) 기능을 활용하여 원단을 약간 밀어 넣으며 봉제하고, 테플론 노루발을 사용함.
- 바늘 구멍 누수 (Water Leakage)
- 원인: 너무 촘촘한 SPI 설정으로 인해 테이프가 천공(Perforation)되거나 심실링 테이프 밀착 불량.
- 해결: SPI를 8~9로 완화하고, 심실링 공정 시 롤러 압력을 높여 바늘 구멍을 완벽히 밀폐함.
- 코팅면 긁힘 및 손상 (Scratch)
- 원인: 금속 노루발 바닥면과의 마찰 또는 이송 톱니(Feed Dog)의 과도한 높이.
- 해결: 테플론(Teflon) 노루발로 교체하고, 이송 톱니의 높이를 표준보다 0.2mm 낮게 설정함.
- 지퍼 끝단 터짐 (End Bursting)
- 원인: 지퍼 상단/하단 스토퍼(Stopper) 작업 시 코팅층 두께로 인한 고정 불량.
- 해결: 초음파 융착 방식의 스토퍼 작업을 권장하며, 봉제 시 바텍(Bartack)으로 보강함.
[현장 노하우: 실전 트러블슈팅] * 증상: 슬라이더가 지나갈 때 코팅 필름이 하얗게 일어남(Whitening) * 진단: 슬라이더의 입구(Mouth) 높이가 지퍼 체인 두께보다 낮거나, 슬라이더 내부 각도가 너무 급격함. * 조치: 슬라이더를 방수 전용(Wide Mouth 타입)으로 교체하십시오. 만약 교체가 불가능하다면 펜치로 슬라이더 입구를 0.1mm 정도 미세하게 벌려 마찰을 줄입니다. * 증상: 봉제 후 지퍼가 'S'자로 휨 * 진단: 상하송 미싱의 경우 위 노루발 압력이 너무 강해 지퍼 테이프만 늘어난 상태로 봉제됨. * 조치: 노루발 압력을 최소화(약 1.5~2.0kgf)하고, 지퍼를 당기지 말고 자연스럽게 이송되도록 가이드 룰러를 조정하십시오.
¶ 품질 검사 기준 (Quality Control)
- 수밀 테스트 (Water Resistance): ISO 811 또는 AATCC 127 기준에 의거, 일정 수압에서 2분 이상 누수가 없어야 함. (일반 아웃도어 기준 5,000mm H2O 이상)
- 왕복 개폐 테스트 (Reciprocating Test): ASTM D2061 기준, 슬라이더를 500회 이상 왕복시킨 후 코팅의 마모나 박리가 발생하지 않아야 함.
- 색상 견뢰도 (Color Fastness): 세탁(ISO 105-C06) 및 마찰 견뢰도(ISO 105-X12) 테스트 시 코팅면의 변색이나 이염이 없어야 함 (AQL 1.5 기준).
- 인장 강도 (Tensile Strength): 지퍼 체인의 가로 인장 강도가 일반 지퍼 대비 80% 이상의 수준을 유지해야 함.
- 저온 굴곡성 테스트: -20°C 환경에서 지퍼를 100회 왕복 시 코팅막에 균열(Cracking)이 생기지 않아야 함 (동계용 의류 필수 항목).
- 가수분해 테스트 (Hydrolysis Test): 70°C, 습도 95% 환경에서 7일간 방치 후 코팅막의 끈적임(Tackiness)이나 박리가 없어야 함.
¶ 현장 용어 및 은어
| 구분 | 용어 | 비고 |
|---|---|---|
| 한국어 (KR) | 방수지퍼 | 공식 명칭 |
| 한국어 (KR) | 우라지퍼 (Ura Zipper) | 일본어 '우라(뒤)'에서 유래. 지퍼를 뒤집어 사용한다는 의미 |
| 일본어 (JP) | 止水ファスナー (Shisui) | '지수(물차단) 지퍼'라는 뜻으로 현장에서 가장 많이 쓰임 |
| 베트남어 (VN) | khóa kéo chống nước | 방수 지퍼의 직역 표현 |
| 중국어 (CN) | 防水拉链 (Fangshui Lalian) | 방수 라련 |
| 현장 은어 | 코팅 지퍼 | 코팅이 되어 있는 모든 지퍼를 통칭 |
| 현장 은어 | 무광/유광 지퍼 | Matte(무광)와 Shiny(유광) 코팅을 구분하는 말 |
| 현장 은어 | 웰딩 지퍼 | 봉제 없이 열압착으로 붙인 지퍼를 혼용하여 부름 |
¶ 장비 세팅 가이드 (Setting Guide)
- 노루발 (Presser Foot): 코팅면의 스크래치 방지를 위해 반드시 테플론(Teflon) 노루발을 사용합니다. 지퍼 이빨과의 간섭을 최소화하기 위해 폭이 좁은 '외발 노루발'이 유리합니다.
- 바늘 (Needle): 코팅층을 통과할 때 발생하는 마찰열을 줄이기 위해 KN(Anti-friction) 코팅 바늘을 권장합니다. 바늘 사이즈는 #11~#14가 적당하며, 너무 굵은 바늘은 누수의 원인이 됩니다.
- 장력 (Tension): 방수 테이프는 일반 테이프보다 뻣뻣하므로, 밑실(Bobbin) 장력을 평소보다 10% 높여 스티치가 테이프 안으로 잘 파고들게 설정합니다. Towa 게이지 기준 상실 130g, 밑실 25g이 표준 추천값입니다.
- 이송 톱니 (Feed Dog): 톱니 자국이 코팅면에 남지 않도록 고무 코팅 톱니 또는 이빨이 고운 톱니(Fine-cut Feed Dog)를 사용합니다. 톱니 높이는 침판 위로 0.8mm 이하가 적당합니다.
- 바늘 냉각 장치 (Needle Cooler): 고속 봉제 시 바늘 열로 인해 TPU 코팅이 녹아 바늘 구멍에 엉겨 붙는 것을 방지하기 위해 실리콘 오일 탱크나 에어 냉각 장치를 사용합니다.
¶ 공정 흐름도 (Process Flowchart)
¶ 관련 항목 (Related Terms)
- 심실링 테이프 (Seam Sealing Tape): 봉제선으로 인한 누수를 방지하기 위해 이면에 열압착하는 방수 테이프.
- 슬라이더 (Slider): 방수지퍼는 코팅 두께를 고려하여 일반 슬라이더보다 입구(Mouth)가 약간 넓은 전용 제품을 사용해야 합니다.
- 라미네이팅 (Laminating): 지퍼 테이프에 방수 필름을 접착하는 공정 기술.
- 발수 처리 (DWR - Durable Water Repellent): 지퍼 테이프 자체에 수분이 흡수되지 않도록 하는 화학적 처리. 방수지퍼와 병행 시 효과가 극대화됩니다.
- 가수분해 (Hydrolysis): 수분과 결합하여 고분자 화합물이 분해되는 현상. 저가형 PU 코팅 지퍼에서 자주 발생합니다.
¶ 국가별 생산 현장 실무 비교 (Production Insight)
- 한국 (Korea):
- 특징: 소량 다품종, 고난도 기술 위주.
- 실무: 지퍼 부착 전 '양면 테이프(3M 등)'를 아주 얇게 사용하여 지퍼를 원단에 임시 고정하는 방식을 선호합니다. 이는 봉제 시 지퍼가 밀리는 현상을 원천 차단하기 위함입니다.
- 검사: 육안 검사 시 필름의 '오렌지 필(Orange Peel, 표면이 귤껍질처럼 우는 현상)'에 매우 민감합니다.
- 베트남 (Vietnam):
- 특징: 대규모 라인 생산, 표준화된 공정.
- 실무: Juki 또는 Brother의 자동 지퍼 부착기를 적극 활용합니다. 작업자의 숙련도에 의존하기보다 지그(Jig)를 사용하여 일정한 SPI와 마진(Margin)을 유지하는 데 집중합니다.
- 관리: 습도가 높은 기후 특성상 지퍼 보관 시 필름끼리 달라붙는 '블로킹(Blocking)' 현상을 방지하기 위해 항온항습실 보관을 원칙으로 합니다.
- 중국 (China):
- 특징: 압도적인 원가 경쟁력과 다양한 부자재 옵션.
- 실무: YKK AquaGuard의 대체품으로 로컬 브랜드(SBS 등)를 많이 사용하며, 필름 위에 로고를 인쇄하거나 레이저 각인을 하는 등 디자인적 변주가 가장 활발합니다.
- 세팅: 생산 속도를 높이기 위해 3,500 spm 이상의 고속 봉제를 시도하는 경우가 많으나, 이로 인한 바늘 열 손상을 방지하기 위해 '바늘 냉각 장치'를 필수로 장착합니다.
¶ 방수지퍼의 등급 및 종류별 특성
방수지퍼는 코팅의 외관과 기능에 따라 크게 세 가지 타입으로 분류됩니다 (YKK AquaGuard 기준).
- Type 1 (Shiny/Glossy):
- 특징: 표면이 매끄럽고 광택이 강함. 가장 높은 수밀성을 자랑함.
- 주의사항: 스크래치에 매우 취약하며, 봉제 시 노루발 압력이 조금만 강해도 자국이 남음. 반드시 새 테플론 노루발을 사용해야 함.
- Type 2 (Matte):
- 특징: 광택이 없는 차분한 외관. 최근 아웃도어 트렌드(고프코어 등)에서 가장 선호됨.
- 주의사항: Shiny 타입보다 마찰 계수가 높아 슬라이더가 뻑뻑할 수 있음. 전용 윤활제 처리가 필요할 수 있음.
- Type 3 (Colored/Printed):
- 특징: 필름 자체에 색상을 넣거나 패턴을 인쇄함.
- 주의사항: 세탁 견뢰도 테스트 시 인쇄면이 벗겨지는지 반드시 확인해야 함 (ISO 105-C06 테스트 권장).
¶ 현장 기술자의 핵심 팁 (Technician's Secret)
- 지퍼 울음 방지: 방수지퍼는 일반 지퍼보다 수축률이 낮습니다. 따라서 원단을 봉제할 때 아주 미세하게 원단을 당기면서(Pulling) 봉제해야 완성 후 지퍼가 툭 튀어나오는 '웨이브 현상'을 막을 수 있습니다.
- 심실링 접착력 극대화: 지퍼 테이프의 코팅면 반대쪽(이면)은 대개 발수 처리가 되어 있습니다. 이 발수 성분이 심실링 테이프의 접착을 방해하므로, 접착력을 높이기 위해 봉제 전 지퍼 테이프 이면을 프라이머(Primer)로 닦아내거나 열을 가해 발수력을 일시적으로 낮추는 공정을 추가하기도 합니다.
- 바늘 선택: 일반적인 R 포인트 바늘보다 SPI(Sharp Round) 포인트 바늘을 사용하면 코팅 필름을 찢지 않고 정교하게 관통하여 누수 위험을 줄일 수 있습니다. (미검증: 현장 경험치 기준)
- 보관 관리: 방수지퍼를 롤(Roll) 상태로 장기간 보관할 경우, 코팅면끼리 마주 보게 감겨 있으면 필름이 전사되거나 달라붙을 수 있습니다. 반드시 층 사이에 습기 방지지를 끼우거나 세워서 보관하는 것이 좋습니다.
