바퀴 (Wheel / bánh xe / キャスター)
¶ 용어 정의 및 개요

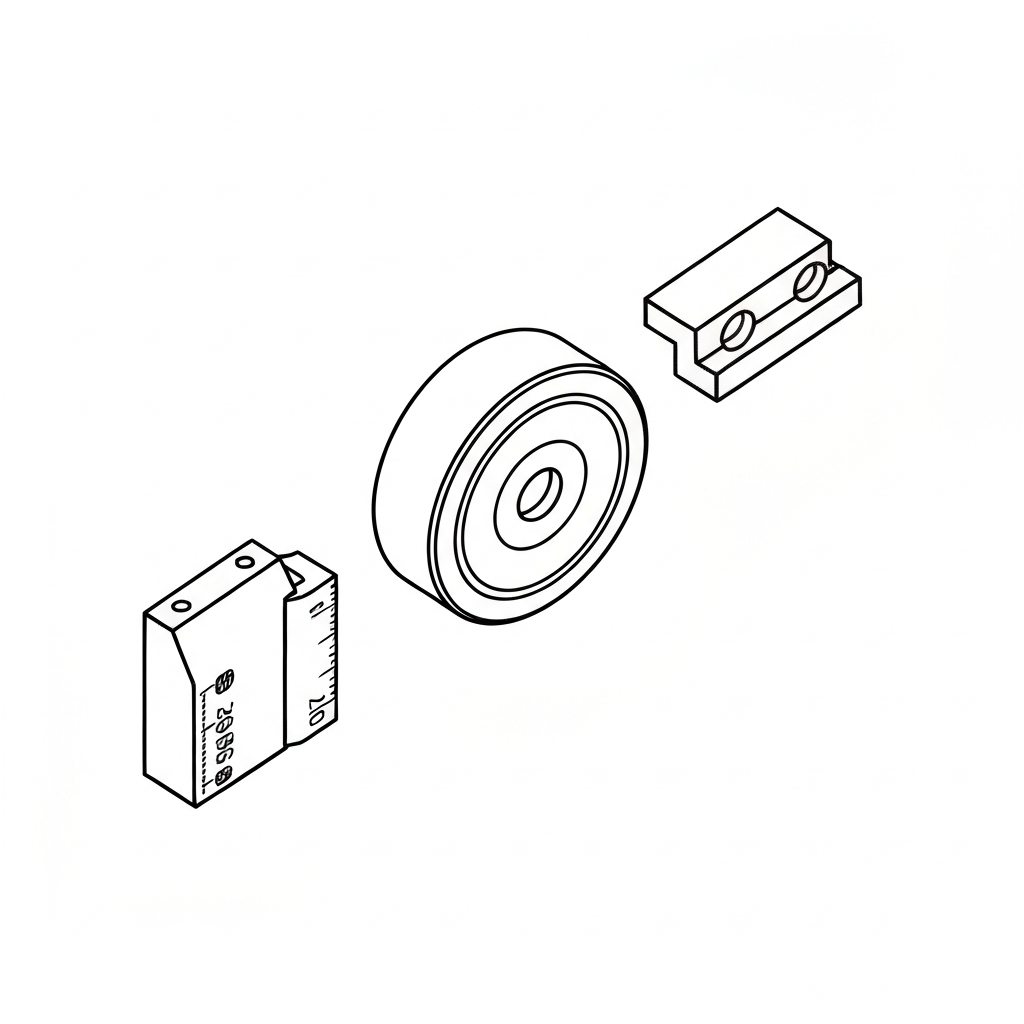

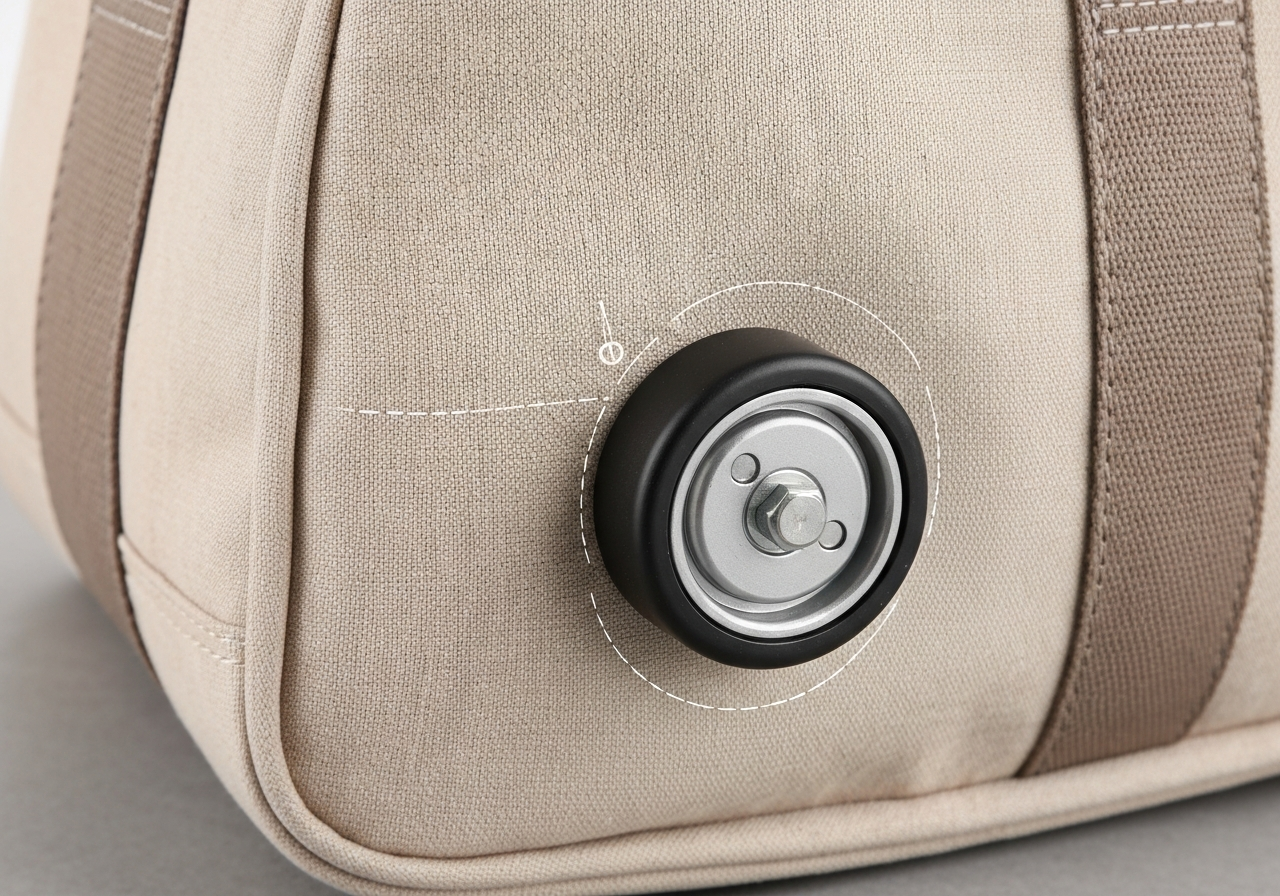

바퀴(Wheel)는 여행용 가방(Luggage), 트롤리백, 악기 케이스, 산업용 소프트 쿨러 등 이동성이 요구되는 봉제 제품 하단에 장착되는 핵심 하드웨어 부품이다. 단순히 구르는 기능을 넘어, 제품 전체의 하중을 지지하고 지면으로부터 전달되는 충격을 흡수하며 사용자의 조향 의도를 전달하는 기계적 인터페이스 역할을 수행한다.
기계 역학적 관점에서 바퀴는 '축(Axle)'을 중심으로 한 회전 운동을 통해 슬라이딩 마찰(Sliding Friction)을 구름 마찰(Rolling Friction)로 전환하여 이동 효율을 극대화하는 장치다. 봉제 산업에서는 이를 단순한 부속품이 아닌, 원단과 보강재가 결합된 '구조적 지지점(Structural Support Point)'으로 정의한다. 바퀴가 장착되는 부위는 가방 전체에서 가장 큰 응력(Stress)이 집중되는 곳이므로, 원단의 인장 강도와 보강재의 강성, 그리고 재봉 스티치의 전단 강도가 복합적으로 작용하여 제품의 최종 수명을 결정한다.
유사한 기능을 수행하는 '글라이드(Glide)'나 '피트(Feet)'가 고정형 지지대인 것과 달리, 바퀴는 동적인 하중 이동을 전제로 한다. 따라서 봉제 공정 시 바퀴 부착 부위는 일반적인 합봉 부위보다 3~4배 높은 보강 강도가 요구된다. 역사적으로 가방에 바퀴가 본격적으로 도입된 것은 1970년대 Bernard Sadow가 4륜 캐스터를 특허 출원한 이후이며, 현재는 소재 공학의 발달로 저소음 PU(Polyurethane)와 고정밀 베어링이 결합된 형태로 진화하였다.
현장 인식 측면에서 한국 공장에서는 주로 '로라' 또는 '캐스터'라는 용어를 혼용하며, 정밀한 조립과 소음 제어에 집중하는 경향이 있다. 베트남 공장(Bánh xe)은 글로벌 브랜드의 대량 생산 기지로서 표준화된 SOP(Standard Operating Procedure)에 따른 리벳팅 강도와 주행 테스트 통과율을 최우선으로 한다. 중국 공장(轮子)은 광둥성(Guangdong) 일대의 거대한 부품 생태계를 바탕으로 사출 성형과 봉제 공정의 수직 계열화를 통해 원가 경쟁력과 부품의 다양성을 확보하고 있다.
¶ 기술 사양표 (Technical Specifications)
| 항목 | 세부 사양 및 기준 | 비고 |
|---|---|---|
| 관련 국제 표준 | ISO 20948, ASTM F2153, QB/T 2155 | 여행가방 주행 및 낙하 테스트 기준 |
| 주요 소재 (Tire) | PU (Polyurethane), TPE, TPU, Rubber | 내마모성 및 소음 저감 고려 |
| 하우징 소재 | PA6 (Nylon), PP, ABS, Polycarbonate | 충격 강도 및 내한성 기준 |
| 부착 장비 | 자동 리벳팅기, 공압 프레스, 패턴 재봉기 | Juki AMS-221F, Brother BAS-311G 등 |
| 보강 재봉 스티치 | ISO 4915 - 301 (Lockstitch) | 하우징 고정용 보강판 재봉 시 필수 |
| 바늘 시스템 | DP×17 (135×17) #22 ~ #24 | 두꺼운 보강재 및 웨빙 재봉용 (DI 포인트 권장) |
| 적정 SPI | 6 ~ 8 SPI (25.4mm당 땀수) | 과도한 땀수는 보강판 파손(절취선 효과) 유발 |
| 베어링 규격 | 608Z, 608RS (Precision Ball Bearing) | 회전 부드러움 및 내구성 결정 |
| 경도 (Hardness) | Shore A 65 ~ 85 | 노면 소음 및 마모도 조절 |
| 재봉 속도 (Speed) | 1,500 ~ 2,000 spm | 보강재 두께 및 바늘 발열에 따른 속도 제한 |
| 실 장력 (Tension) | 상실 180~220g / 밑실 35~45g | Towa 장력계 기준 (나일론 6합사 기준) |
| 리벳팅 압력 | 5.0 ~ 7.0 bar (공압 기준) | 소재 두께 및 리벳 재질(Steel/Alu)에 따라 가변 |
| 윤활 시스템 | 실리콘 오일 공급 장치 (Needle Cooler) | 고속 재봉 시 보강판 용융 방지 |
¶ 적용 분야 및 유형별 특성
바퀴의 적용은 제품의 용도와 예상 적재 하중에 따라 설계 방식이 완전히 달라진다.
-
여행용 하드/소프트 케이스 (Luggage):
- 부위: 가방 하단 4개 코너 또는 후면 하단.
- 특징: 360도 회전이 가능한 '스피너(Spinner) 휠'이 주류를 이루며, 4륜 또는 8륜(더블 휠) 구성이 일반적이다.
- 봉제 디테일: 소프트 케이스의 경우 1680D 나일론 원단 배면에 2.0mm 두께의 PE(Polyethylene) 보드를 대고, Juki AMS-221F와 같은 패턴기로 'X'자 또는 'Box' 형태의 보강 스티치를 친다. 이때 실은 내구성이 강한 나일론 6합사(210D/6)를 주로 사용한다.
-
비즈니스 트롤리 및 기내용 가방 (Business Trolley):
- 부위: 가방 후면 하단 매립형.
- 특징: 매립형 '인라인 휠(In-line Wheel)'이 주로 사용되며, 고속 주행 시 안정성이 중요하다.
- 봉제 디테일: 좁은 공간에 하우징이 들어가야 하므로, 휠 하우징 주변을 '파이핑(Piping)' 처리하여 마찰을 방지한다. SPI는 7~8로 촘촘하게 설정하여 원단 이탈을 막는다.
-
골프백 및 대형 장비백 (Golf Bag / Cargo Bag):
- 부위: 베이스 캡(Base Cap) 일체형 또는 측면 부착.
- 특징: 고하중(20kg 이상)을 견뎌야 하므로 축의 직경이 굵고 타이어 폭이 넓은 대형 휠이 적용된다.
- 봉제 디테일: 베이스 캡과 원단을 결합할 때 '타코마(Tackoma)' 방식의 고강도 재봉이나 굵은 리벳팅을 병행한다. 바늘은 DPx17 #24번을 사용하여 두꺼운 플라스틱 층을 관통한다.
-
산업용 및 특수 가방 (Industrial/Medical Bag):
- 부위: 하단 프레임 결합부.
- 특징: 의료용 기기 운반백이나 배달용 보온 가방 등은 진동 방지(Anti-vibration) 기능이 강화된 휠을 사용한다.
- 봉제 디테일: 진동 흡수를 위해 원단과 하우징 사이에 EVA 폼이나 고무 가스켓을 삽입하고 재봉한다. 스포츠웨어에 쓰이는 고탄성 실보다는 신장율이 낮은 고강력 폴리에스터 실을 선호한다.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
- 가수분해에 의한 타이어 파손 (Hydrolysis)
- 원인: PU(폴리우레탄) 소재가 고온다습한 환경에서 수분과 반응하여 끈적거리거나 부서짐. 특히 에스테르(Ester) 계열 PU에서 빈번함.
- 해결: 내수분해성이 강화된 에테르(Ether) 계열 PU를 사용하거나, TPE/TPU 소재로 변경. 창고 보관 시 습도 50% 이하 유지.
- 리벳 체결부 이탈 (Rivet Pull-out)
- 원인: 가방 본체 원단과 보강판의 두께 대비 리벳의 길이가 짧거나, 리벳팅 압력이 부족하여 유격 발생. 리벳팅 시 '딸깍' 소리가 나지 않고 헛도는 경우.
- 해결: 소재 두께 합산값 + 2.5~3.5mm 길이의 리벳 선정. 자동 리벳팅기의 압력을 5.5 bar 이상으로 유지하고, 원단 안쪽에 금속 와셔(Washer)를 추가하여 지지 면적 확대.
- 주행 소음 및 진동 (Noise/Vibration)
- 원인: 베어링 내 구슬(Ball)의 진원도 불량 또는 윤활 그리스(Grease) 도포 부족. 휠 축(Axle)의 공차(Tolerance) 과다.
- 해결: ABEC-5 등급 이상의 정밀 베어링 채택. 축과 베어링 사이의 유격을 0.05mm 이내로 관리. 소음 발생 시 실리콘계 구리스 재도포.
- 휠 하우징 크랙 (Housing Cracking)
- 원인: 저온 환경(영하 10도 이하)에서 플라스틱 하우징의 취성(Brittleness) 증가로 인한 파손. 재봉 시 바늘 구멍이 '절취선' 역할을 하여 찢어짐.
- 해결: 내충격 보강제(Impact Modifier)가 첨가된 나일론(PA6) 소재 사용. 재봉 시 SPI를 6 이하로 낮추어 바늘 구멍 간격을 넓힘.
- 편마모 및 조향 불량 (Uneven Wear)
- 원인: 휠 축(Axle)의 수평이 맞지 않거나, 가방 하단 보강판이 휘어져 휠이 지면과 수직을 이루지 못함.
- 해결: 조립 지그(Jig)를 사용하여 하우징 위치를 고정. 변형이 적은 고밀도 PE 보강판(두께 2.5mm 이상) 사용 및 열성형 공정 검토.
- 실밥 및 이물질 감김 (Thread Entanglement)
- 원인: 봉제 공정에서 발생한 잔사(Thread waste)가 휠 축에 감겨 회전 저항 발생.
- 해결: 휠 캡(Wheel Cap) 설계 적용. 최종 검사 단계에서 흡입기(Suction)를 이용한 실밥 제거 공정 필수화.
¶ 품질 검사 및 테스트 기준 (QC Standards)
- 주행 내구성 테스트 (Mileage Test):
- 기준: ISO 20948에 의거, 규정 하중(예: 20kg) 적재 후 2km/h 속도로 거친 노면(금속 요철 포함) 16km~32km 주행.
- 판정: 휠의 마모량이 직경의 10% 이내여야 하며, 하우징 결합부에 유격이 발생하지 않아야 함.
- 낙하 테스트 (Drop Test):
- 기준: 영하 12도(냉동 챔버 4시간 방치 후) 및 상온에서 90cm 높이에서 휠 방향으로 3회 연속 낙하.
- 판정: 하우징 크랙, 축 휨, 리벳 이탈이 없어야 함.
- 염수 분무 테스트 (Salt Spray Test):
- 기준: ASTM B117 기준, 5% 염수 농도에서 24~48시간 노출.
- 판정: 베어링 및 금속 축에 붉은 녹(Red Rust) 발생 금지, 회전 성능 유지.
- 장애물 통과 테스트 (Obstacle Test):
- 기준: 5mm 높이의 강철 턱을 500회 이상 통과.
- 판정: 휠 타이어의 이탈이나 베어링 파손 여부 확인.
- 정적 하중 테스트 (Static Load Test):
- 기준: 규정 하중의 3배(예: 60kg)를 적재하고 24시간 방치.
- 판정: 휠 타이어의 영구 변형(Flat spot) 발생 여부 확인.
¶ 현장 은어 및 국가별 명칭
| 구분 | 용어 | 비고 |
|---|---|---|
| 한국어 (KR) | 바퀴, 캐스터, 로라(Roller) | 현장에서는 '로라'라는 표현이 가장 흔하며, 360도 회전형은 '캐스터'라 부름 |
| 일본어 (JP) | キャスター (Kyasuta), ころ (Koro) | '코로'는 작은 바퀴나 롤러를 지칭하는 은어 |
| 베트남어 (VN) | Bánh xe (바잉 쎄) | 모든 종류의 바퀴를 통칭하며, 조립 공정을 'Lắp bánh xe'라 함 |
| 중국어 (CN) | 轮子 (Lúnzi), 脚轮 (Jiǎolún) | '지아오룬'은 주로 산업용 캐스터를 의미하며, 부품 시장에서는 '룬즈'가 통용 |
| 영어 (EN) | Wheel, Caster, Spinner | Spinner는 360도 회전형을, In-line은 고정형 주행 휠을 의미 |
| 현장 은어 | 도바리 (Over-run) | 휠 조립 위치가 설계선을 벗어난 불량 상태를 지칭 |
¶ 장비 세팅 및 공정 가이드 (Technical Guide)
- 타공 공정 (Punching & Marking):
- 휠 하우징 부착 위치에 정확한 구멍을 뚫어야 한다. 수동 마킹보다는 CNC 타공기나 레이저 커팅기를 사용하여 오차 범위를 ±0.3mm 이내로 관리한다. 구멍이 크면 리벳팅 후 유격의 원인이 된다.
- 보강판 삽입 및 가봉 (Reinforcement):
- 휠이 부착되는 안쪽 면에는 반드시 원단보다 넓은 면적의 PE 또는 ABS 보강판을 배치한다.
- 기술 팁: 보강판의 모서리는 반드시 R3~R5 정도로 라운딩(Rounding) 처리가 되어 있어야 한다. 날카로운 모서리는 가방 내부 안감을 찢는 원인이 된다.
- 패턴 재봉 (Pattern Tacking):
- 장비: Juki AMS-221F 또는 Brother BAS-311G.
- 세팅: 바늘 DPx17 #23, 실 나일론 6합사.
- 주의: 보강판이 너무 딱딱할 경우 바늘 열로 인해 PE판이 녹아 바늘 구멍이 커질 수 있다. 이때는 실리콘 오일 공급 장치(Needle Cooler)를 사용하여 바늘 온도를 낮춘다. ISO 4915 - 301 스티치를 사용하여 실 풀림을 방지한다.
- 리벳팅 공정 (Riveting):
- 압력: 6.0 bar 권장.
- 리벳 선정: 리벳의 머리(Head) 크기가 하우징의 구멍보다 최소 2mm 이상 커야 한다.
- 검사: 리벳팅 후 손으로 휠 하우징을 흔들었을 때 미세한 움직임도 없어야 한다.
- 나사 고정 (Screw Locking):
- 고급 라인에서 사용하는 나사 체결 방식의 경우, 진동에 의한 풀림을 방지하기 위해 반드시 나사산 고정제(Thread Locker, 예: Loctite 243)를 도포하거나 나일론 너트(Nylon Nut)를 사용한다. 전동 드라이버의 토크는 4.0kgf·cm로 일정하게 유지한다.
¶ 공정 흐름도 (Process Flowchart)
graph TD
A[부품 입고 검사: 경도/베어링/소음 확인] --> B[가방 하단 원단 CNC 타공 및 마킹]
B --> C[내부 PE/ABS 보강판 배치 및 임시 고정]
C --> D[패턴 재봉기: ISO 4915-301 보강 스티치 작업]
D --> E[휠 하우징 위치 정렬 및 클램핑 지그 장착]
E --> F[자동 리벳팅 또는 토크 제어 나사 체결]
F --> G[휠 회전 원활도 및 주행 간섭 테스트]
G --> H[최종 QC: 수평 확인 및 잔사 제거]
H --> I[완성 및 보호 필름 부착/포장]
I --> J[출하 전 샘플링 주행/낙하 테스트]
¶ 국가별 실무 차이 및 노하우
- 한국 (Korea):
- 주로 샘플 제작 및 고부가가치 특수 가방 생산에 강점이 있다.
- 노하우: 리벳팅 시 소재의 미세한 두께 차이를 감안하여 작업자가 수동 페달로 압력을 미세 조절하는 '감각적 조립'을 선호한다. 소음에 매우 민감하여 베어링에 추가 구리스 작업을 하는 경우가 많다.
- 베트남 (Vietnam):
- 대규모 라인 생산 시스템 및 글로벌 브랜드 OEM 중심.
- 노하우: 모든 공정에 지그(Jig)를 도입하여 작업자의 숙련도와 상관없이 일정한 품질을 유지한다. 리벳팅기의 압력을 매일 아침 디지털 게이지로 체크하고 기록하는 등 데이터 기반의 QC가 강점이다.
- 중국 (China):
- 부품 소싱의 유연성 및 수직 계열화.
- 노하우: 휠 하우징 자체를 가방의 디자인 요소로 활용하며, 사출 성형 시 브랜드 로고를 각인하는 등 커스터마이징이 빠르다. 원가 절감을 위해 리벳 대신 특수 설계된 스냅 핏(Snap-fit) 구조를 제안하기도 하지만, 내구성 검증이 필수적이다.
