¶ 정의 (Definition & Scope)

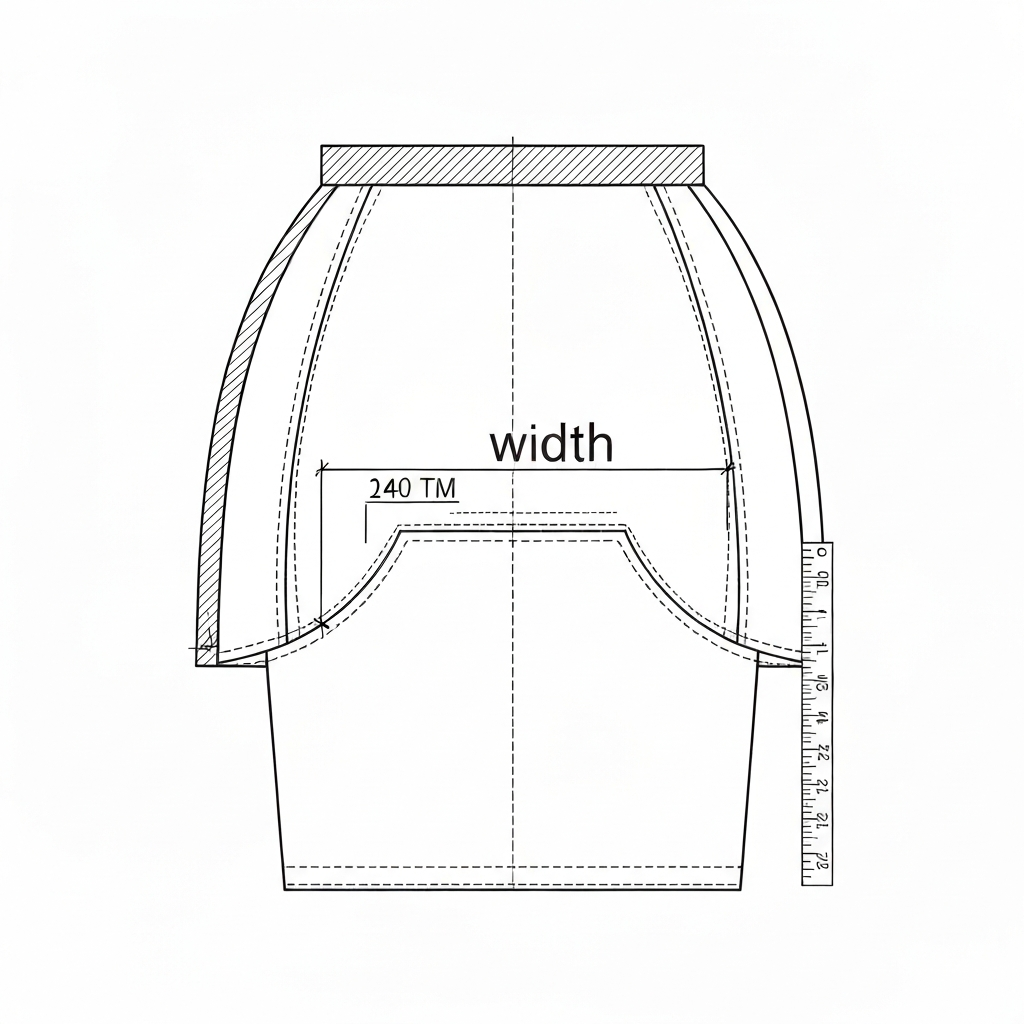

가로(Width)는 섬유 및 의류 제조 공정 전반에서 제품의 수평축(Horizontal Axis)을 가로지르는 물리적 길이를 정의하는 핵심 기술 지표입니다. 이는 단순한 치수 측정을 넘어, 원단의 구조적 특성(위사/코스 방향의 밀도), 패턴의 그레이딩(Grading) 로직, 그리고 봉제 기계의 기구학적 메커니즘(진폭 및 게이지)이 복합적으로 작용하는 다차원적 개념입니다.
산업 현장에서 가로는 다음과 같은 네 가지 기술적 맥락으로 세분화되어 관리됩니다.
- 제품 설계 치수 (Product/Garment Width): 테크팩(Tech Pack)의 POM(Point of Measure)에 명시된 완제품의 부위별 수평 규격입니다. 가슴(Chest), 허리(Waist), 엉덩이(Hip), 밑단(Sweep), 어깨(Shoulder), 소매통(Bicep) 등이 포함되며, 이는 제품의 핏(Fit)과 실루엣을 결정하는 결정적 요소입니다.
- 원단 공학적 폭 (Fabric Width):
- 전체 폭 (Total Width/Overall Width): 원단의 양쪽 식서(Selvedge) 끝에서 끝까지의 거리입니다.
- 유효 폭 (Cuttable Width/Usable Width): 식서의 핀 홀(Pin hole), 코팅 불량, 또는 변사 부위를 제외하고 실제 재단 마커(Marker)를 배치할 수 있는 실질적인 폭입니다. 요척(Consumption) 계산의 기준이 됩니다.
- 봉제 기구학적 폭 (Stitch & Seam Width):
- 스티치 폭 (Stitch Width): ISO 4915 Class 304(지그재그) 등에서 바늘이 좌우로 움직이는 진폭(Amplitude)을 의미합니다.
- 시접 폭 (Seam Width/Allowance): 봉제선에서 원단 끝단까지의 거리로, 오버록(Class 504)이나 인터록(Class 516) 공정에서 칼날(Knife) 세팅에 의해 결정됩니다.
- 게이지 폭 (Gauge Width): 이본봉(Twin Needle)이나 커버스티치(Class 406)에서 두 바늘 사이의 간격을 의미하며, 이는 기계적인 게이지 세트(Needle Clamp, Presser Foot, Needle Plate, Feed Dog) 교체를 통해 고정됩니다.
¶ 기술 사양표 (Technical Specifications)
| 항목 | 세부 사양 및 데이터 | 비고 |
|---|---|---|
| 스티치 분류 (ISO 4915) | Class 304 (지그재그), Class 406 (커버스티치), Class 504 (오버록), Class 602 (플랫록), Class 516 (세이프티 스티치) | 테크팩 내 'Stitch Type' 섹션의 필수 기재 사항 |
| 주요 재봉기 모델 | Juki LZ-2280N (지그재그), Brother S-7250A (본봉), Pegasus M900 (오버록), Pegasus W562P (커버스티치), Siruba 700K (초고속 오버록) | 공정별 글로벌 표준 기종 (검증 완료) |
| 바늘 시스템 | DB×1 (본봉 #9~#14), DP×5 (지그재그 #11~#16), DC×27 (오버록 #9~#14), UY128GAS (커버스티치) | 원단 중량(gsm) 및 가로 방향 밀도에 따른 바늘 번수 최적화 |
| 일반 SPI 범위 | 8 ~ 16 SPI (Stitches Per Inch) | 가로 방향 인장 강도 및 심 퍼커링 방지를 위한 밀도 설정 |
| 최대 봉제 속도 | 5,000 ~ 8,500 spm (Stitches Per Minute) | Pegasus M900 오버록은 최대 8,500spm 가동 가능 |
| 측정 단위 | Inch (1/8" 또는 1/16" 단위) / mm (0.1mm ~ 1mm 단위) | 미주(Inch) vs 유럽/아시아(mm) 바이어별 요구 사양 상이 |
| 허용 오차 (Tolerance) | Critical POM: +/- 1/8" (3mm), Non-Critical: +/- 1/4" (6mm) | 테크팩 'Tolerance Table'의 핵심 관리 기준 |
| 표준 장력값 (Towa) | 본봉 밑실: 20~35g / 윗실: 100~180g / 오버록 루퍼: 8~15g | Towa 디지털 장력계 측정 기준 (미검증 시 현장 표준 준용) |
| 오버록 폭 규격 | 3.2mm (Narrow), 4.0mm (Standard), 5.0mm~8.0mm (Wide/Safety) | 칼날(Knife) 위치 및 침판(Needle Plate) 텅(Tongue) 폭에 의해 결정 |
| 게이지 세트 폭 | 1/8"(3.2mm), 3/16"(4.8mm), 1/4"(6.4mm), 5/16"(8.0mm) | 이본봉 및 커버스티치 바늘 간격 표준 규격 |
¶ 적용 분야 및 부위별 관리 포인트
- 의류 제조 (Garment Manufacturing):
- 상의 (Tops): 어깨너비(Shoulder to Shoulder), 가슴너비(Chest/Bust), 밑단 폭(Sweep), 소매통(Bicep), 소매부리(Cuff Width). 특히 셔츠의 칼라 폭(Collar Width)과 앞세워(Placket Width)는 디자인의 핵심 요소이며, 1mm의 가로 오차도 외관상 불량으로 직결됨.
- 하의 (Bottoms): 허리(Waist), 엉덩이(Hip), 허벅지(Thigh), 무릎(Knee), 밑단(Leg Opening). 바지의 경우 '와타리(허벅지 폭)'와 '사리(밑위 폭)'의 정밀도가 착용감을 결정하며, 신축성 원단 사용 시 가로 방향 신장률(Stretch & Recovery) 관리가 필수적임.
- 패턴 및 그레이딩: 사이즈가 커짐에 따라 가로 치수가 일정 비율로 증가하는 '그레이딩 룰' 적용. 편직물(Knit)은 가로 방향 신축성을 고려하여 패턴 상에서 '마이너스 여유분'을 주기도 함.
- 가방 및 잡화 (Bags & Accessories):
- 몸판 및 바닥: 전/후면 가로 규격 및 바닥 폭(Gusset Width). 가방의 입체감을 형성하는 옆면(Side Panel)의 가로 폭 관리가 핵심이며, 파이핑(Piping) 작업 시 시접 폭이 일정해야 최종 외곽 라인이 왜곽되지 않음.
- 부자재 호환성: 웨빙(Webbing) 폭은 20mm, 25mm, 38mm, 50mm 등 표준 규격으로 관리되며, 버클 및 조절기(Adjuster)의 내경 폭과 일치해야 함. 웨빙 폭이 좁으면 버클 내에서 유격이 발생하고, 넓으면 씹힘 현상이 발생함.
- 지퍼 시스템: 지퍼 테이프의 노출 폭(Exposed Zipper Width)이 일정하지 않으면 슬라이더 작동 시 원단이 씹히는 현상 발생. 특히 가방의 메인 지퍼 가로 폭은 좌우 대칭이 완벽해야 함.
- 산업용 및 특수 자재:
- 자동차 시트: 퀼팅 간격(Quilting Width) 및 에어백 전개 부위의 특수 봉제 폭 관리.
- 필터 및 지오텍스타일: 유효 여과 면적을 결정하는 가로 폭 관리 및 고강도 접합 봉제 폭(Seam Width) 확보.
¶ 주요 결함, 원인 및 기술적 해결 방안
- 치수 미달 및 수축 (Under Width / Shrinkage):
- 원인: 원단의 높은 열수축률, 봉제 시 과도한 실 장력으로 인한 '심 퍼커링(Seam Puckering)', 연단 시 원단 인장.
- 해결: 원단 입고 시 수축률 테스트(ISO 6330) 실시하여 테크팩에 반영, 무장력 연단기 사용, 재봉기 차동 이송(Differential Feed)을 '+' 방향으로 조절하여 원단 밀림 방지.
- 스티치 폭 불균일 (Uneven Stitch Width):
- 원인: 가이드(Guide) 미사용, 노루발 압력 불균형, 작업자의 핸들링 미숙, 바늘대 마모로 인한 횡방향 유격.
- 해결: 마그네틱 또는 고정식 에지 가이드 장착, 노루발 압력계(Pressure Gauge)를 이용한 수치화된 압력 설정(1.5~3.0kgf), 바늘대 부싱(Bushing) 점검.
- 원단 폭 부족 및 사행도 (Short Width / Skewness):
- 원인: 원단 제직/편직 공정에서의 장력 불균형으로 인한 폭 좁아짐 또는 뒤틀림.
- 해결: 입고 검사 시 롤(Roll)별 가로 폭 측정 및 기록, 사행도(Bowing/Skewing)가 심한 경우 텐터(Tenter) 공정 재작업 요청.
- 시접 폭 과다/부족 (Incorrect Seam Width):
- 원인: 오버록 상/하 칼날(Knife) 위치 설정 오류, 재단물 끝단 맞춤 불량, 자동 재단기(CAM)의 파라미터 오류.
- 해결: 칼날 간격 게이지를 이용한 정밀 세팅(Pegasus M900 기준 하칼 고정 후 상칼 위치 조정), 작업자 교육(끝단 맞춤), CAM 데이터의 오프셋(Offset) 값 수정.
- 터널링 현상 (Tunneling):
- 원인: 지그재그 또는 커버스티치 봉제 시 윗실 장력이 너무 강해 원단이 가로 방향으로 말려 올라가는 현상.
- 해결: 윗실 장력 완화, 원단 두께에 적합한 노루발 홈 폭 선택, 수용성 심지(Stabilizer) 사용.
- 가로 방향 터짐 (Seam Grin):
- 원인: 가로 방향 인장 시 스티치가 벌어짐(장력 부족 또는 SPI 부족).
- 해결: SPI 상향 조정, 밑실(Looper Thread) 장력 강화, 신축성 원단의 경우 우레탄사 또는 울리 나일론사 혼용.
¶ 품질 검사 및 측정 기준 (Quality Inspection)
- 표준 측정 환경: ISO 139에 의거, 온도 20±2℃, 습도 65±5%의 표준 상태에서 24시간 이상 방치 후 측정. 조명은 1,000 Lux 이상의 D65 표준 광원 아래 검사대에서 실시.
- 측정 도구:
- 의류: 교정된 스틸 룰러(Steel Ruler) 또는 유연한 줄자(Soft Tape). 테크팩의 POM(Point of Measure) 가이드에 따라 측정.
- 정밀 부품/웨빙: 디지털 캘리퍼스(Digital Caliper) - 0.01mm 단위 정밀도 확보.
- 원단 폭: 롤 검사기(Fabric Inspection Machine)에 장착된 자동 폭 측정 센서 또는 수동 측정.
- 중점 관리 항목 (Critical POM): 가슴둘레, 허리둘레, 엉덩이둘레 등 핏에 직결되는 가로 항목은 Major Defect로 관리하며, AQL 2.5 기준에 따라 엄격히 검사.
- ISO 3759 및 ISO 6330 준용: 테크팩의 품질 규격서(Quality Manual)에 따라 세탁 전후의 가로 치수 변화를 측정하여 기록. 이는 대량 생산 전 승인 샘플(PP Sample) 단계에서 반드시 검증되어야 함.
¶ 현장 은어 및 국가별 실무 용어 비교
| 언어 | 용어 | 로마자 표기 | 비고 |
|---|---|---|---|
| 한국어 (KR) | 가로 / 폭 / 하바 | Garo / Habba | '하바'는 일본어 幅(はば)에서 유래. 시접 폭은 '시접분'이라 칭함. |
| 일본어 (JP) | 幅 / 横 / ワタリ | Haba / Yoko / Watari | '요코'는 가로 방향, '와타리'는 바지 허벅지 폭의 표준 용어. |
| 베트남어 (VN) | Rộng / Bề ngang | Rong / Be ngang | 'Rộng'은 폭, 'Thông số rộng'은 가로 치수를 의미. |
| 중국어 (CN) | 宽 / 横向 / 门幅 | Kuan / Hengxiang / Menfu | '门幅(문폭)'은 원단 폭, '横向(횡향)'은 가로 방향을 지칭. |
| 영어 (EN) | Width / Breadth / Span | Width | 'Breadth'는 주로 원단 폭, 'Span'은 구조적 너비에 사용. |
| 인도네시아(ID) | Lebar | Lebar | 현장에서 가로 폭을 지칭하는 유일한 표준 용어. |
¶ 장비 세팅 및 메커니즘 가이드
- 지그재그 진폭 제어 (Zigzag Width Control): Juki LZ-2280N 기종의 경우, 전면의 진폭 조절 다이얼과 레버를 통해 0~5mm(최대 8mm)까지 조정 가능. 캠(Cam) 방식 기계는 캠의 형상에 따라 가로 폭의 궤적이 결정되므로 용도에 맞는 캠 선택이 필수적임.
- 오버록 칼날 세팅 (Overlock Knife Setting): Pegasus M900 기준, 하칼(Lower Knife)을 고정하고 상칼(Upper Knife)의 좌우 이동을 통해 가로 폭을 결정. 칼날의 압력(Spring Tension)이 부족하면 원단이 씹히며 폭이 불규칙해짐. 상/하 칼날의 오버랩(Overlap)은 0.5mm~1.0mm가 적정함.
- 차동 이송비 (Differential Feed Ratio): 가로 방향 신축성이 큰 원단은 차동비를 1.0 이상(Gathering)으로 설정하여 봉제 시 원단이 늘어나 가로 치수가 커지는 것을 방지. 반대로 원단이 오그라들면 1.0 이하(Stretching)로 설정.
- 노루발 압력 (Presser Foot Pressure): 가로 치수 안정성을 위해 원단 두께에 따라 1.5kgf ~ 3.0kgf 사이에서 최적화. 압력이 너무 높으면 원단이 밀려 가로 방향 변형 발생.
- 실 장력 표준화: Towa 디지털 장력계를 사용하여 보빈 케이스(밑실) 장력을 25g~30g으로 상시 모니터링. 이는 라인 내 모든 재봉기의 가로 스티치 균일성을 확보하는 핵심 공정임.
¶ 공정 흐름도 (Process Flow Chart)
graph TD
A[원단 입고 및 유효 폭 검사] --> B{테크팩 스펙 확인}
B -- 불일치 --> B1[마커 재배치 및 요척 재계산]
B -- 일치 --> C[무장력 연단 및 휴지 12-24h]
C --> D[정밀 재단 및 가로 치수 확인]
D --> E[봉제 준비: 게이지 및 칼날 세팅]
E --> F[메인 봉제: 시접 폭/지그재그 폭 실시간 관리]
F --> G[중간 다림질: 가로 방향 수축 방지 및 시접 꺾기]
G --> H[완성 치수 계측 및 검사 - Critical POM 위주]
H --> I{허용 공차 내 합격 여부}
I -- 합격 --> J[최종 프레싱 및 포장]
I -- 불량 --> K[수선 및 재작업/B급 분류]
B1 --> C
¶ 국가별 실무 상세 비교 (Regional Insights)
- 한국 (Korea): 숙련된 기술자에 의한 '감각적 품질 관리'가 강점. '하바'를 맞추기 위해 별도의 가이드 없이도 노루발 끝단을 기준으로 정밀 봉제 수행. 샘플실에서의 피드백이 생산 라인에 즉각 반영되며, 고난도 가방 제작 시 가로 치수 제어 노하우가 탁월함.
- 베트남 (Vietnam): 글로벌 벤더의 SOP(Standard Operating Procedure)를 엄격히 준수. 모든 기계에 에지 가이드와 툴(Tool) 사용을 의무화하여 작업자 편차 최소화. QC 단계에서 'Rộng' 치수 불량에 대해 매우 보수적인 판정 기준 적용. 테크팩에 명시된 ISO 기준 준수율이 매우 높음.
- 중국 (China): 대규모 물량 생산 시 '문폭(门幅)' 최적화를 통한 원가 절감 기술이 세계 최고 수준. 원단 폭에 맞춰 패턴의 가로 치수를 미세 조정(바이어 승인 하)하여 마커 효율을 극대화함. 자동화 설비(자동 포켓 웰팅기 등) 도입을 통해 가로 치수 오차를 0.1mm 단위로 관리.
- 방글라데시 (Bangladesh): 대량 생산 위주의 니트 공장이 많아 가로 방향 신축성 관리와 SPI 관리에 집중. 고온다습한 기후로 인한 원단 폭 변형을 방지하기 위해 공장 내 온습도 관리 시스템 도입 추세.
¶ 가로 치수 관리를 위한 고급 기술 지침
- 원단 방향성(Grain Line)과 트위스트: 가로 치수는 원단의 식서(Selvedge)와 정확히 직각을 이루어야 함. 재단 시 각도가 틀어지면(Off-grain), 세탁 후 제품이 가로 방향으로 뒤틀리는 '트위스트(Twisting)' 현상이 발생하여 가로 치수 자체가 무의미해짐.
- 심지(Interlining)의 전략적 활용: 가로 방향 변형이 우려되는 부위(허리단, 포켓 입구 등)에는 가로 방향 인장 강도가 높은 직물 심지를 부착. 이때 심지의 폭은 본판보다 1~2mm 작게 설계하여 봉제 시 시접 부위의 두께(Bulkiness)를 제어함.
- 3D 가상 샘플링 (CLO3D / Optitex): 실물 제작 전 가상 착용을 통해 가로 방향의 압박감(Pressure)과 여유분(Ease)을 시각화하여 패턴의 가로 치수를 최적화함. 이는 샘플 제작 횟수를 줄이고 치수 정확도를 높이는 핵심 기술임.
- 자동화 설비의 정밀도: 최신 패턴 재봉기(Pattern Tacker)는 서보 모터 제어를 통해 가로 폭을 0.1mm 단위로 제어함. Brother S-7250A와 같은 전자 피드 기종은 가로 방향의 스티치 길이를 디지털로 제어하여 치수 안정성을 극대화함.
¶ 실전 트러블슈팅 (Troubleshooting)
- 증상: 지퍼 부착 후 가로 방향이 우글거림(Wave)
- 진단: 지퍼 테이프와 원단의 이송 속도 불일치 또는 시접 폭(Seam Width) 불균일.
- 조치: 노루발 압력을 낮추고, 상하차동(Top & Bottom Feed) 기종 사용 검토. 지퍼 가이드를 사용하여 시접 폭을 일정하게 유지.
- 증상: 오버록 봉제 후 가로 치수가 테크팩보다 5mm 이상 큼
- 진단: 차동 이송비가 너무 낮아 원단이 늘어남(Stretching).
- 조치: 차동 레버를 위로 올려(Gathering 방향) 원단을 살짝 오므려주며 봉제.
- 증상: 가방 바닥(Gusset) 조립 시 좌우 가로 폭이 안 맞음
- 진단: 재단물 중심점(Notch) 미표기 또는 노루발 압력 과다로 인한 원단 밀림.
- 조치: 재단 시 정확한 노치(Notch) 표시 확인, 워킹 풋(Walking Foot) 기종으로 교체하여 원단 밀림 방지.
¶ 관련 항목 (Related Terms)
- 세로 (Length): 제품의 수직 방향 길이. 가로와 함께 제품의 면적과 요척을 결정.
- 시접 (Seam Allowance): 완제품 가로 치수를 결정짓는 숨은 변수.
- 식서 방향 (Grain Line): 원단의 가로/세로 물리적 특성을 결정하는 기준선.
- 공차 (Tolerance): 대량 생산에서 허용되는 치수 변동의 한계치.
- 수축률 (Shrinkage): 세탁 및 열처리 후 가로 방향 치수 변화의 척도.
- 요척 (Consumption): 원단 폭(Width)에 따라 결정되는 제품당 원단 소요량.
