지그재그 스티치 (Zigzag Stitch / ISO 4915 Class 304 & 308)
¶ 개요 및 정의
지그재그 스티치(Zigzag Stitch)는 바늘이 원단의 이송 방향(Y축)과 수직인 좌우 방향(X축)으로 왕복 운동(Vibration)을 하며 형성되는 본봉(Lockstitch)의 변형 형태이다. ISO 4915 표준 분류에 따르면 표준 지그재그는 Class 304, 3-스텝 지그재그는 Class 308로 규정된다. 이 봉제 방식은 20세기 중반 Singer 457 모델의 보급과 함께 산업 현장에 표준화되었으며, 단순한 장식적 요소를 넘어 기능적 신축성이 요구되는 모든 의류 제조 공정의 핵심 기술로 자리 잡았다.
직선 본봉(Class 301)과 달리 지그재그 스티치는 구조 자체에 물리적인 여유분(Slack)이 포함되어 있어, 원단 인장 시 실이 파단되지 않고 함께 늘어나는 고유의 신축성을 가진다. 특히 니트, 스판덱스, 라텍스 등 고탄성 소재를 접합할 때 실의 장력을 분산시켜 봉제선의 파손을 방지하는 결정적인 역할을 수행한다. 산업 현장에서는 일본어 '치도리가케(千鳥掛け)'에서 유래한 '치도리' 또는 바늘의 움직임을 형상화한 '도리도리'라는 은어로 통용되나, 공식 기술 문서와 QA 검정에서는 지그재그 스티치로 명칭을 통일하여 사용한다. 현대의 지그재그 스티치는 전자식 서보 모터와 캠 제어 기술의 발달로 인해 단순 왕복을 넘어 복잡한 기하학적 패턴 형성이 가능해졌으며, 이는 란제리, 수영복, 아웃도어 의류의 품질을 결정짓는 중요한 공정 지표가 된다.
¶ 메커니즘 및 물리적 특성

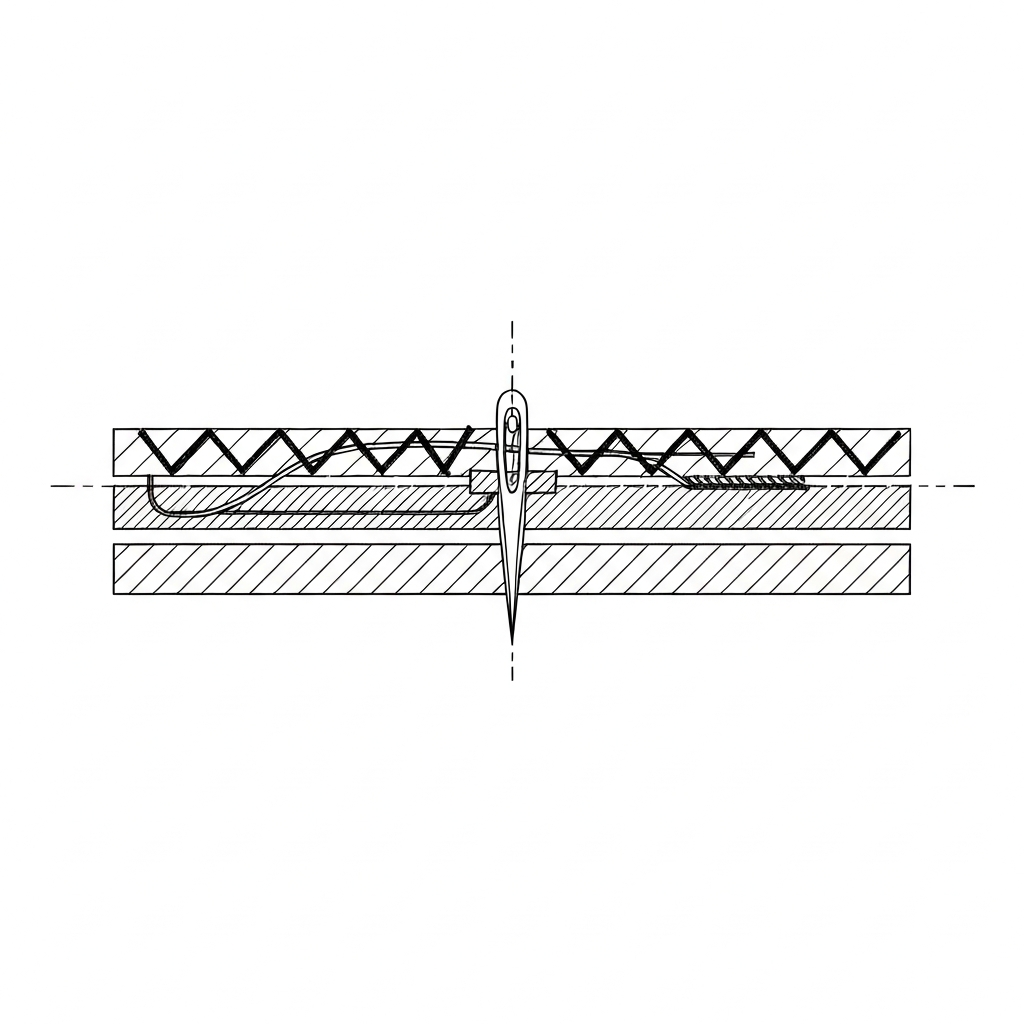

지그재그 스티치는 상사점(Top Dead Center)에서 하강하는 바늘이 캠(Cam) 또는 전자식 서보 모터의 제어에 의해 좌측과 우측을 교차하며 원단을 관통한다.
- 투사(Throw) 운동: 바늘대가 좌우로 흔들리는 폭을 '투사 폭(Stitch Width)'이라 하며, 이는 기계식 캠의 형상이나 디지털 제어 신호에 의해 결정된다. 투사 폭이 넓어질수록 실의 소모량은 증가하며, 동시에 봉제선의 유연성도 비례하여 상승한다.
- 루프 형성의 비대칭성: 바늘이 좌측 끝과 우측 끝에 위치할 때 회전 가마(Rotary Hook)의 끝단(Hook Point)과 바늘 사이의 상대적 거리가 미세하게 변화한다. 이를 보정하기 위해 산업용 지그재그 기계는 가마의 타이밍을 우측 투사 시점에 최적화하거나, 가마 자체가 바늘을 따라 좌우로 이동하는 가마 이동 방식(Hook Traveling System)을 채택하여 메카시(Skipped Stitch)를 원천적으로 방지한다.
- 신축성 원리: 직선 봉제는 실이 원단과 평행하게 배치되어 원단 신장 시 실에 직접적인 인장 응력이 가해지지만, 지그재그 스티치는 실이 사선으로 배치되어 원단이 늘어날 때 실의 각도가 펴지면서 물리적 신장률을 확보한다. 이는 고기능성 스포츠웨어에서 원단의 복원력을 저해하지 않으면서도 강력한 접합력을 유지하게 하는 핵심 원리이다.
¶ 기술 사양표 (Technical Specifications)
| 항목 | 상세 사양 | 비고 |
|---|---|---|
| ISO 스티치 분류 | Class 304 (Standard), Class 308 (3-Step), Class 315 (4-Step) | 308/315는 고탄성 소재용 |
| 주요 제조사 및 모델 | Juki LZ-2280N, LZ-2290C, Brother S-8550A, Siruba LZ-457A | LZ-2290C는 풀 디지털 제어 |
| 최대 봉제 속도 | 4,500 ~ 5,000 SPM (Stitches Per Minute) | 소재 및 공정에 따라 가변적 |
| 스티치 폭 (Width) | 0.5mm ~ 10.0mm (표준 3.0~5.0mm) | 0.0mm는 직선 봉제이므로 제외 |
| 스티치 밀도 (SPI) | 8 ~ 28 SPI (Stitches Per Inch) | 란제리는 20 SPI 이상 고밀도 |
| 바늘 시스템 | DB×1 (#7~#18), DP×5 (#14~#21), 134 (Nm 70~110) | 후물용은 DP×5 권장 |
| 장력 기준 (Towa) | 상실: 50~90g / 밑실: 15~30g | 고탄성사 사용 시 저장력 세팅 |
| 급유 방식 | 미세 급유(Semi-dry) 또는 완전 자동 급유 | 고속 주행 시 가마 발열 관리 필수 |
| 가마 유형 | 표준 회전 가마 또는 2배 가마 (Heavy Duty) | 가마 이동식(Traveling) 유무 확인 |
¶ 주요 적용 분야 및 공정
- 란제리 및 파운데이션: 브래지어의 날개 부착, 팬티의 웨이스트 밴드(Elastic) 접합. 3-Step(308) 지그재그 스티치를 사용하여 피부 자극을 최소화하고 신축성을 극대화함.
- 수영복 및 액티브웨어: 고탄성 스판덱스 원단의 시접 연결 및 보강. 염수 및 염소에 노출되는 특성상 실의 장력 관리가 핵심임.
- 아플리케(Appliqué): 자수 패치나 레이스를 원단 위에 고정할 때 가장자리를 감싸며 봉제하여 풀림 방지 및 장식 효과 부여.
- 특수 산업용: 요트 돛(Sail)의 대형 패널 연결, 낙하산 코드의 지그재그 보강(Bartack 대용), 의료용 압박 밴드 마감.
- 신발 갑피: 가죽 소재의 장식 봉제 및 내부 보강재 부착. 주로 DP×5 바늘과 굵은 실을 사용.
¶ 주요 결함 및 정밀 트러블슈팅
¶ 5.1 터널링 (Tunneling / Puckering)
- 현상: 얇은 원단에서 좌우 스티치 사이가 볼록하게 솟아오르며 원단이 수축함. 봉제선이 마치 터널처럼 굴곡지는 현상.
- 원인: 바늘실 장력 과다, 노루발 압력 불균형, 바늘판 구멍(Slot) 과대. 특히 얇은 트리코트 원단에서 밑실 장력이 상실보다 강할 때 빈번히 발생함.
- 해결: 바늘실/밑실 장력을 동시에 낮추고, 지그재그 스티치 전용 브리지(Bridge) 바늘판을 사용하여 원단이 아래로 빨려 들어가는 것을 방지함. Towa 장력계 기준 밑실을 15g 이하로 극단적으로 낮추는 세팅이 필요할 수 있음.
¶ 5.2 메카시 (Skipped Stitches)
- 현상: 바늘이 좌측 또는 우측 끝단으로 이동했을 때 가마가 실고리를 잡지 못하여 땀이 건너뛰는 현상.
- 원인: 가마와 바늘의 간극(Clearance) 과다(0.1mm 이상), 바늘대 높이 설정 오류, 고속 주행 시 바늘 휨(Deflection). 특히 좌측 투사 시보다 우측 투사 시 실고리 형성이 불안정할 때 발생.
- 해결: 가마 타이밍을 재설정하고, 바늘과 가마 끝단의 간극을 0.05mm로 미세 조정. 바늘대를 0.2~0.5mm 낮추어 실고리(Loop)를 크게 형성시키거나, 초경(Titanium) 바늘을 사용하여 바늘 휨을 억제함.
¶ 5.3 원단 씹힘 (Fabric Jamming / Bird's Nest)
- 현상: 봉제 시작 시 실 뭉치가 발생하며 원단이 바늘판 속으로 박히거나, 사절 후 첫 땀에서 실이 빠지는 현상.
- 원인: 사절 후 잔사 길이 부족, 시작 땀의 장력 제어 실패, 이송 톱니와 바늘판 사이의 간격 과다.
- 해결: 소프트 스타트(Soft Start) 기능을 활성화하여 첫 2~3땀의 속도를 제한하고, 와이퍼(Wiper) 장치를 점검함. 보빈 케이스 내부에 안티 스핀 스프링을 장착하여 관성에 의한 실 풀림을 방지함.
¶ 5.4 폭 불균일 (Stitch Width Variation)
- 현상: 지그재그 스티치의 좌우 폭이 일정하지 않고 파형이 흔들리거나, 특정 구간에서 폭이 좁아지는 현상.
- 원인: 이송 톱니(Feed Dog)의 수평 불량, 캠 기어의 마모 또는 유격 발생, 노루발 압력 부족으로 인한 원단 슬립(Slip).
- 해결: 이송 톱니의 높이를 0.8~1.0mm로 재설정하고 내부 구동 캠의 그리스 상태를 점검함. 노루발 바닥면에 테플론 시트를 부착하여 원단과의 마찰 저항을 일정하게 유지함.
¶ 5.5 실 끊어짐 (Thread Breakage)
- 현상: 고속 봉제 중 상실이 빈번하게 단절되거나 실 끝이 보풀처럼 일어남.
- 원인: 가마 끝단(Hook Point)의 마모 및 스크래치, 바늘 열화로 인한 실의 용융, 실 가이드의 경로 불량.
- 해결: 가마 끝단을 고운 사포(#2000 이상)로 연마하거나 교체함. 합성 섬유 봉제 시 실리콘 오일 탱크를 설치하여 바늘 온도를 냉각시키고, 바늘 번수를 한 단계 높여 마찰열을 분산함.
¶ 5.6 바늘 손상 (Needle Cut / Hole)
- 현상: 봉제 후 스티치 주변의 원단 조직이 끊어져 구멍이 발생하거나, 세탁 후 해당 부위가 미어짐.
- 원인: 바늘 끝(Point) 손상, 소재에 부적합한 바늘 형상 사용, 과도한 바늘 관통력.
- 해결: 니트 소재의 경우 반드시 Ball-point(SES/SUK) 바늘을 사용하고, 바늘 교체 주기를 8시간 이내로 단축함. 원단에 가습 처리를 하여 섬유의 유연성을 확보한 후 봉제함.
¶ 품질 검사 기준 (QC Standard)
- 투사 폭 정밀도: 설계 사양 대비 오차 ±0.2mm 이내(산업용 표준).
- 신축 회복성: 원단을 150% 인장 후 이완 시 지그재그 스티치의 변형이나 실 터짐이 없어야 함.
- 결절점(Locking Point) 위치: 바늘실과 밑실의 교차점이 원단 두께의 45~55% 지점에 위치해야 함. 얇은 소재의 경우 결절점이 위로 솟지 않도록 주의.
- 바늘 손상(Needle Cut): 니트 원단 검사 시 스티치 주변 섬유 파괴 여부 확인(Ball-point 바늘 사용 필수).
- 대칭성: 좌측 투사점과 우측 투사점의 침투 깊이와 실의 조임 강도가 동일해야 함.
¶ 현장 용어 및 국가별 명칭
| 구분 | 용어 | 비고 |
|---|---|---|
| 한국 | 치도리 / 지그재그 | '치도리'는 현장 숙련공 사이에서 지배적 용어 |
| 일본 | ジグザグ / 千鳥掛け | Chidorigake (물떼새 발자국 모양) |
| 베트남 | May zích zắc | 영어 Zigzag의 음차 표기 |
| 중국 | 人字车 (Rénzì chē) | 스티치 모양이 '사람 인(人)'자와 유사함에서 유래 |
| 중국 | 曲折缝 (Qūzhé fèng) | 기술 문서상의 정식 명칭 |
| 영어 | Zigzag Stitch | ISO 4915 공식 명칭 |
¶ 장비 세팅 가이드 (Technical Setting)
- 가마 타이밍 (Hook Timing): 바늘이 최하점에서 상승하여 우측 투사 위치에 있을 때, 가마 끝단이 바늘 중심선에 도달하도록 설정. 바늘 구멍 상단에서 가마 끝단까지의 거리는 1.2~1.5mm가 이상적이며, 고속 봉제 시에는 0.1mm 정도 타이밍을 늦추어 루프 안정성을 확보함.
- 바늘대 높이 (Needle Bar Height): 좌/우 투사 시 실고리(Loop) 크기 편차를 최소화하기 위해 Juki 기준 타이밍 마크 2번 라인에 정렬. 만약 한쪽 방향에서만 메카시가 발생한다면 바늘대를 미세하게 조정하여 양쪽 루프의 균형을 맞춤.
- 노루발 압력: 직선 본봉보다 약 15% 높게 설정하여 좌우 이동 시 원단 밀림 방지 (일반 소재 기준 3.0kgf). 단, 벨벳이나 극세사 소재는 압력을 낮추고 상하 이송(Walking Foot) 기종 사용 권장.
- 바늘 선정:
- 니트/란제리: Nm 70/10 ~ 80/12 (SES/SUK Ball Point)
- 청바지/후물: Nm 100/16 ~ 110/18 (Standard/DP×5)
¶ 공정 흐름도 (Process Flow)
graph TD
A[원단 투입 및 노루발 압력 설정] --> B[바늘대 상사점 대기]
B --> C{패턴 캠/모터 신호 수신}
C -- 좌측 이동 신호 --> D[바늘 좌측 하강 및 원단 관통]
C -- 우측 이동 신호 --> E[바늘 우측 하강 및 원단 관통]
D --> F[바늘 상승 시 실고리 Loop 형성]
E --> F
F --> G[회전 가마 Hook Point의 실고리 포착]
G --> H[밑실과의 교차 및 결절 형성]
H --> I[실채기 Take-up Lever의 장력 부여]
I --> J[이송 톱니 Feed Dog의 Y축 이동]
J --> K{봉제 계속 여부 판별}
K -- Yes --> C
K -- No --> L[자동 사절 및 노루발 상승]
¶ 소재별 최적 세팅 데이터 (Technical Data Sheet)
| 소재 유형 | 바늘 번수 (Nm) | SPI (땀수) | 폭 (mm) | 속도 (SPM) | 특이사항 |
|---|---|---|---|---|---|
| 초박단 (Chiffon) | #65/9 | 20~24 | 2.0 | 3,000 | 저장력, 미세 톱니 사용 |
| 고탄성 니트 | #75/11 (SES) | 16~20 | 4.0 | 3,500 | 3-Step(308) 필수 적용 |
| 일반 직물 (Cotton) | #85/13 | 12~16 | 3.5 | 4,500 | 표준 세팅 |
| 데님 (Denim) | #100/16 | 10~12 | 6.0 | 3,000 | DP×5 바늘, 고압력 노루발 |
| 네오프렌 (Wetsuit) | #110/18 | 8~12 | 8.0 | 2,200 | 대형 가마, 수평 이송 강화 |
¶ 실전 트러블슈팅 심화 (Senior Editor's Note)
- 좌우 장력 불균형: 지그재그 스티치는 구조적으로 좌측과 우측의 실 소모량이 미세하게 다르다. 이를 해결하기 위해 실 가이드(Thread Guide)의 위치를 미세 조정하여 실의 공급 경로를 최적화해야 한다. 특히 우측 투사 시 실이 더 많이 당겨지는 경향이 있으므로 보조 장력기(Sub-tension)를 활용해 미세 조정한다.
- 밑실 관성 문제: 고속 봉제 중 급정지 시 보빈(Bobbin)이 관성에 의해 계속 회전하며 실이 풀리는 현상이 발생한다. 이는 다음 봉제 시작 시 실 뭉침의 원인이 되므로, 반드시 안티 스핀 스프링(Anti-spin Spring)이 내장된 보빈 케이스를 사용해야 한다.
- 바늘 열화(Needle Heat): 합성 섬유 고속 봉제 시 바늘 온도가 200℃ 이상 상승하여 실이 녹거나 원단에 구멍이 뚫릴 수 있다. 실리콘 오일 냉각 장치(Needle Cooler) 설치가 필수적이며, 바늘 표면에 세라믹 코팅이 된 제품을 사용하는 것도 효과적이다.
- 대체 기법과의 비교: 지그재그 스티치는 오바로크(Overlock)에 비해 시접의 두께를 얇게 유지할 수 있다는 장점이 있으나, 원단 끝단 풀림 방지 능력은 상대적으로 낮다. 따라서 고급 란제리에서는 지그재그 스티치와 함께 원단 끝을 안으로 접어 박는 방식을 병행하여 내구성과 심미성을 동시에 확보한다.
¶ 유지보수 체크리스트 (Maintenance)
- 일일(Daily): 가마 주변 지분(Lint) 제거, 오일 탱크 유량 확인, 바늘 끝 손상(Burr) 검사. 지그재그 기계는 바늘의 좌우 이동으로 인해 지분이 더 많이 발생하므로 에어건 청소가 필수적이다.
- 주간(Weekly): 이송 톱니 침판 분리 청소, 노루발 바닥면 마모 상태 확인, 벨트 장력 점검. 캠 구동 부위의 유격 여부를 확인한다.
- 월간(Monthly): 가마 타이밍 재설정(0.05mm 간극 확인), 캠 기어 그리스 주입, 모터 카본 브러시 점검(기계식 모델). 자동 사절 칼날의 마모 상태를 확인하고 필요시 연마한다.
- 소모품 교체: 가마(Hook)는 사용량에 따라 6~12개월, 바늘판은 스크래치 발생 시 즉시 교체하여 원단 손상을 방지한다.
¶ 관련 항목
- 3-스텝 지그재그 (ISO 308): 한 번의 좌우 왕복 사이에 3번의 땀을 형성하여 신축성을 극대화한 형태. 스포츠웨어 밴드 부착에 주로 사용.
- 오바로크 (ISO 504): 원단 끝단 마감 전문 장비. 지그재그 스티치보다 신축성은 좋으나 시접이 두꺼워지는 단점이 있음.
- 바텍 (Bartack): 고밀도 지그재그 스티치를 이용한 국부 보강 봉제. 주머니 끝단이나 벨트 고리 고정에 사용.
- 디지털 재봉기: 서보 모터를 통해 스티치 패턴을 자유롭게 변경하는 최신 장비(예: Juki LZ-2290C). 캠 교체 없이 수백 가지 패턴 구현 가능.
¶ 국가별 공장 관리 표준 (SOP)
- 한국 (품질 중심): 지그재그 스티치의 각도와 결절점의 정밀도를 최우선으로 하며, 고가의 코아사(Core Spun Thread) 사용을 권장함. 숙련공의 감각에 의존한 미세 장력 조절을 중시함.
- 베트남 (대량 생산): 장비의 균일 세팅을 위해 디지털 기기의 패턴 복사 기능을 활용, 라인 전체의 품질 편차를 관리함. 생산 효율을 위해 4,000 SPM 이상의 고속 세팅을 선호하며 바늘 냉각 장치 설치가 표준화됨.
- 중국 (자동화): 지그재그 스티치 기계에 자동 엘라스틱 피더(Elastic Feeder)와 장력 제어 장치를 결합하여 작업자 숙련도 의존도를 낮추는 추세임. 대형 가마를 채택하여 밑실 교체 주기를 연장하는 세팅을 선호함.
¶ 미검증 및 주의사항
- 미검증: 특정 초고속 모델(6,000 SPM 이상)에서의 가마 수명 데이터는 제조사별로 상이하며 현장 검증이 추가로 필요함. 또한, 초고분자량 폴리에틸렌(UHMWPE) 실을 사용한 지그재그 봉제의 장력 안정성은 아직 데이터가 부족함.
- 주의: 지그재그 스티치 폭을 최대(10mm 이상)로 설정할 경우, 바늘이 노루발이나 침판에 충돌할 위험이 비약적으로 상승하므로 반드시 수동 회전 테스트 후 가동할 것. 특히 고속 주행 중 방향 전환 시 원단이 밀리지 않도록 주의해야 함.
