¶ 정의 및 기능적 메커니즘

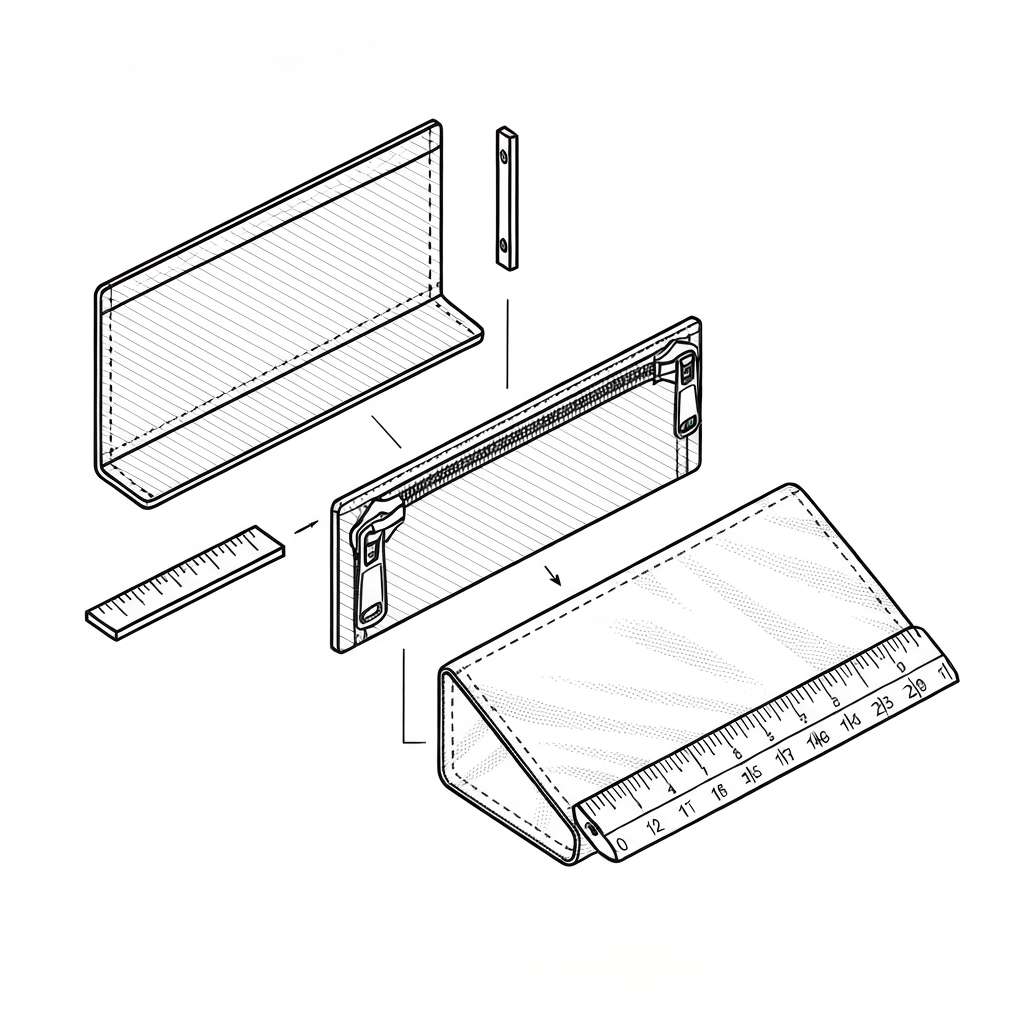

지퍼 가라지(Zipper Garage)는 지퍼를 완전히 닫았을 때 슬라이더(Slider)가 안착할 수 있도록 지퍼 상단 끝부분에 설계된 작은 덮개 또는 포켓 형태의 구조물을 의미합니다. 산업용 봉제 및 고기능성 의류 제조 공정에서 이 디테일은 단순한 디자인 요소를 넘어 다음과 같은 공학적 기능을 수행합니다.
- 사용자 보호 (User Protection): 지퍼 슬라이더의 금속 부위(Zinc Alloy 또는 Stainless Steel)가 사용자의 피부, 특히 민감한 턱, 목, 손등에 직접 닿아 발생하는 마찰열, 찰과상 및 금속 알레르기를 물리적으로 차단합니다.
- 수밀성 및 방풍성 확보 (Weatherproofing): 지퍼 슬라이더와 상단 스토퍼(Top Stop) 사이에는 구조적으로 미세한 틈새가 발생합니다. 지퍼 가라지는 이 틈새를 덮어 우수(Rain)나 먼지, 강풍이 내부로 유입되는 것을 차단하며, 특히 방수 지퍼(Water-repellent Zipper)와 결합 시 방수 성능을 완성하는 핵심 요소가 됩니다.
- 슬라이더 크리프 방지 (Anti-Slider Creep): 활동 중 슬라이더가 외부 물체(나뭇가지, 장비 등)에 걸려 의도치 않게 지퍼가 열리는 현상을 방지하고, 슬라이더 풀러(Puller)가 흔들리며 발생하는 소음을 억제합니다.
- 내구성 강화: 지퍼의 최상단은 인장 응력이 집중되는 부위입니다. 지퍼 가라지는 이 부위를 감싸 봉제선을 보강하고 지퍼 테이프의 끝단이 풀리는 것을 방지합니다.
¶ 기술 사양표 (Technical Specifications)
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 스티치 분류 (ISO 4915) | Class 301 (본봉) / Class 304 (지그재그) / Class 308 | 보강 및 장식 시 304/308 혼용 |
| 인장 강도 표준 (ISO 13935-2) | 150N ~ 250N 이상 (용도별 상이) | 봉제선 파단 강도 측정 기준 |
| 주요 사용 기계 | 본봉 재봉기, 전자 사이클 재봉기, 자동 포켓 웰딩기 | Juki DDL-9000C, Juki AMS-210EN, Brother S-7300A |
| 바늘 시스템 | DB×1 (#11~#14) / DP×5 (#14~#18) / SERV 7 | 고속 봉제 시 열 발생 억제 바늘 권장 |
| 바늘 끝 형태 (Point) | R (Standard), KN (Slim), FFG/SES (Light Ball) | 기능성 니트 및 고밀도 직물은 SES 권장 |
| 땀수 (SPI) | 10 - 16 SPI (Stitches Per Inch) | 원단 두께 및 소재에 따라 가변 적용 |
| 봉사(Thread) 규격 | 바늘실: Polyester 40/2, 60/3 / 밑실: 동일 사양 | 방수용은 코아사(Core Spun) 또는 발수사 권장 |
| 밑실 장력 (Towa Gauge) | 20 - 35g (의류) / 40 - 55g (가방/장비) | Towa TM-1/TM-2 디지털 게이지 측정 기준 |
| 최대 봉제 속도 | 4,000 - 5,000 spm | 실제 공정 권장 속도: 2,200 - 2,800 spm |
| 적합 원단 | 나일론 타슬란, 고어텍스(3-Layer), TPU, Hypalon® | 소재별 수축률(Shrinkage) 사전 검토 필수 |
¶ 적용 분야 및 상세 설계 사양
¶ 3.1 고기능성 아웃도어 및 스포츠웨어
- 하드쉘 및 레인 자켓: 앞중심(Center Front) 지퍼 상단에 '친 가드(Chin Guard)'와 일체형으로 설계됩니다. 주로 3레이어 라미네이트 원단을 사용하며, 심실링(Seam Sealing) 처리가 용이하도록 지퍼 가라지 내부 시접을 3mm 이내로 최소화합니다. 설계 시 슬라이더가 완전히 덮이도록 상단 여유분(Ease)을 5mm~8mm 확보해야 하며, 이는 저온 환경에서 장갑을 낀 채로 지퍼를 조작할 때 슬라이더가 가라지 입구에 걸리는 것을 방지하기 위함입니다.
- 겨드랑이 벤틸레이션 (Pit Zips): 팔의 움직임에 간섭을 주지 않도록 매우 슬림한 'L자형' 또는 'U자형' 지퍼 가라지를 적용합니다. 이 부위는 곡선 봉제가 포함되므로 땀수를 14 SPI 이상으로 높여 곡선미를 살리고, 원단 밀림 방지를 위해 상하차동 이송 기계를 사용합니다.
- 사이클링 저지: 고탄성 원단(Lycra)의 특성상 봉제 시 원단이 울기 쉬우므로, 무봉제 웰딩(Welding) 기법을 통해 평평한 외관을 유지합니다. 웰딩 시 온도는 160°C, 압력 3.0kgf/cm², 시간 15초를 표준으로 설정하여 원단의 탄성을 유지하면서도 강력한 접착력을 확보합니다.
¶ 3.2 전문가용 가방 및 전술 장비
- 백팩 메인 수납부: 500D~1000D 사이의 고데니어 Cordura® 원단을 사용합니다. 슬라이더(주로 8호~10호)의 부피가 크므로 지퍼 가라지의 입체 분량(Ease)을 슬라이더 높이의 1.3배 이상 충분히 확보해야 합니다. 봉제 시에는 두꺼운 원단 겹침으로 인한 바늘 굴곡을 방지하기 위해 #18 이상의 굵은 바늘과 고강력 폴리에스터 20/3 합사를 사용합니다.
- 전술용 베스트 (Tactical Gear): 야간 작전 시 금속 슬라이더의 빛 반사를 차단하기 위해 무광택 소재로 지퍼 가라지를 깊게 설계하며, 거친 환경에서의 내구성을 위해 하이팔론(Hypalon) 소재를 덧댑니다. 하이팔론은 마찰 계수가 높으므로 봉제 시 테플론 노루발 사용이 필수적이며, 밑실 장력을 50g(Towa 기준) 이상으로 높여 스티치의 조임(Tightness)을 강화합니다.
¶ 3.3 의료 및 특수 방호복
- 화학 방호복: 지퍼를 통한 약품 침투를 막기 위해 지퍼 가라지 전체를 특수 코팅된 원단으로 웰딩 처리하며, 슬라이더가 완전히 밀착되도록 설계합니다. 봉제선이 있는 경우 반드시 내부에 20mm 폭의 심실링 테이프를 180°C 고온 압착하여 기밀성을 확보합니다.
¶ 3.4 텐트 및 아웃도어 기어
- 대형 텐트 출입구: 지퍼의 길이가 길고 장력이 강하게 작용하므로, 지퍼 가라지의 시작점과 끝점에 42바늘 이상의 고밀도 바택(Bartack)을 적용합니다. 우천 시 빗물이 지퍼를 타고 내부로 흐르는 '심지 현상(Wicking)'을 방지하기 위해 가라지 내부에 발수 코팅된 보강재를 삽입합니다.
¶ 주요 결함 및 공정별 해결 방안 (Troubleshooting)
-
슬라이더 수납 불량 (Slider Interference)
- 현상: 지퍼를 끝까지 올렸을 때 슬라이더가 지퍼 가라지 내부로 들어가지 않거나 꽉 끼어 작동이 어려움.
- 원인: 가라지 입구 폭 설계 오류, 또는 봉제 시 시접이 내부로 과다 유입됨.
- 해결: 패턴 설계 시 슬라이더 높이의 1.25배, 폭의 1.1배 이상의 여유분을 확보하고, 입구 부위는 레이저 커팅 후 무시접 처리를 권장함. 현장에서는 지그(Jig)를 사용하여 입구 폭을 일정하게 유지해야 합니다.
-
봉제부 땀뜀 및 바늘 부러짐 (Skipped Stitches / Needle Breakage)
- 현상: 지퍼 가라지 부착 부위의 원단 겹침(최대 6겹 이상)으로 인해 스티치가 형성되지 않음.
- 원인: 바늘의 굴곡(Deflection) 및 원단 두께 변화에 따른 노루발 압력 불균형.
- 해결: Schmetz SERV 7과 같은 보강 바늘을 사용하고, 단차 방지용 컴펜세이팅 노루발(Compensating Foot)을 장착함. 전자 재봉기 사용 시 초침 속도를 200spm 이하로 설정하여 바늘이 원단을 관통할 충분한 토크를 확보합니다.
-
좌우 비대칭 및 위치 이탈 (Asymmetry)
- 현상: 지퍼 중심선을 기준으로 지퍼 가라지가 한쪽으로 치우침.
- 원인: 봉제 전 마킹(Marking) 미흡 및 이송 톱니에 의한 원단 밀림.
- 해결: 수성 펜 또는 노치(Notch) 타공을 통해 정확한 위치를 표시하고, 상하차동 이송(Compound Feed) 기계를 사용하여 원단 밀림을 원천 차단함. 베트남 공장 등 대량 생산 라인에서는 투명 아크릴 지그를 제작하여 위치를 고정합니다.
-
원단 미어짐 및 올 풀림 (Fraying)
- 현상: 반복적인 슬라이더 마찰로 인해 지퍼 가라지 입구 봉제선이 터짐.
- 해결: 입구 양 끝단에 고밀도 바택(Bartack, 32~42바늘) 보강 작업을 수행하거나, 초음파 커팅(Ultrasonic Cutting)으로 단면을 융착 처리함. 특히 나일론 소재는 열 재단(Heat Cutting)을 통해 올 풀림을 사전에 방지해야 합니다.
-
방수 기능 상실 (Water Leakage)
- 현상: 지퍼 가라지 부착 봉제 구멍을 통해 수분이 침투함.
- 해결: 봉제 후 내측에 13mm~20mm 폭의 심실링 테이프를 압착하거나, 고주파 웰딩(High-frequency Welding) 공법으로 전환하여 봉제선 자체를 제거함. 심실링 시 온도가 너무 높으면 원단이 수축하여 가라지 형태가 뒤틀릴 수 있으므로 170°C 내외의 정밀 제어가 필요합니다.
¶ 품질 검사 기준 (Quality Control Standards)
- 슬라이더 수납율: 지퍼를 끝까지 올렸을 때 슬라이더 몸체의 95% 이상이 지퍼 가라지 내부로 수납되어야 함 (풀러 제외).
- 대칭성 허용 오차: 지퍼 중심선 기준 좌우 편차 ±0.5mm 이내 (A급 기준).
- 스티치 품질: 땀수가 일정해야 하며, 코너 부위에서 땀 뭉침이나 실 끊어짐이 없어야 함. 특히 지퍼 가라지 입구 바택의 위치가 정확해야 함.
- 인장 강도: 가라지 입구에 7kgf 이상의 인장력을 가했을 때 봉제선 파손이나 원단 미어짐이 없어야 함 (ISO 13935-1 준용).
- 내구성 테스트: 슬라이더 착탈 테스트 1,000회 실시 후 형태 변형 및 봉제 풀림이 없어야 함.
- 외관 시아게(Finishing): 잔사(Loose thread)는 1mm 이하로 제거되어야 하며, 지퍼 가라지 내부 시접 뭉침으로 인한 외관 돌출이 없어야 함.
¶ 현장 용어 및 국가별 실무 차이
| 언어 | 용어 | 로마자 표기 | 비고 |
|---|---|---|---|
| 한국어 (KR) | 지퍼 집 | Jipper-jip | 현장에서 가장 흔히 쓰이는 은어 |
| 한국어 (KR) | 지퍼 덮개 | Jipper-deopgae | 기술서 및 작업지시서 표준 명칭 |
| 일본어 (JP) | ムシ隠し | Mushi-kakushi | 지퍼 이빨(Mushi)을 숨긴다는 뜻에서 유래 |
| 일본어 (JP) | スライダーポケット | Suraidā-poketto | 슬라이더 전용 포켓이라는 의미 |
| 베트남어 (VN) | Nắp che đầu khóa | Nap che dau khoa | 슬라이더 머리 덮개 (공식 명칭) |
| 베트남어 (VN) | Túi đầu khóa | Tui dau khoa | 슬라이더 주머니 (현장 은어) |
| 중국어 (CN) | 拉链仓 | Lāliàn cāng | 지퍼 창고 (Garage의 직역) |
| 중국어 (CN) | 拉链头保护罩 | Lāliàn tóu bǎohù zhào | 지퍼 헤드 보호 커버 (기술 표준) |
국가별 실무 특징: * 한국 (KR): 고난도 샘플 제작 시 수작업 본봉의 정교함을 강조하며, 지퍼 가라지의 '각(Angle)'과 대칭성을 품질의 척도로 삼음. 숙련공들은 '마도메(손바느질 마무리)' 공정을 통해 기계가 닿지 않는 구석까지 정밀하게 고정합니다. * 베트남 (VN): 대량 생산 체제에서 Juki AMS-210EN과 같은 전자 사이클 재봉기를 활용하여 지퍼 가라지 부착 공정을 표준화하고 생산성을 극대화함. 라인 QC(Quality Control) 단계에서 전용 게이지 블록을 사용하여 수납 깊이를 전수 검사합니다. * 중국 (CN): 무봉제(Bonding) 기술이 발달하여, 레이저 커팅과 자동 열프레스기를 결합한 고속 생산 라인을 운영함. 특히 TPU 필름을 활용한 웰딩 가라지 시장에서 압도적인 원가 경쟁력과 기술 데이터를 보유하고 있습니다.
¶ 장비 세팅 및 공정 가이드 (Technical Setup)
- 장력 제어 (Tension Control): 지퍼 가라지 부위는 원단 겹침으로 인해 밑실이 뜨기 쉽습니다. Towa Gauge 기준 밑실 장력을 평소보다 15% 강화(28-32g)하고, 바늘실 장력은 소재의 탄성에 맞춰 미세 조정합니다. 장력이 너무 강하면 원단이 쭈글거리는 '퍼커링(Puckering)'이 발생하므로 주의해야 합니다.
- 노루발 압력 및 종류: 고어텍스나 TPU 코팅 원단은 노루발 자국이 남을 수 있으므로 반드시 테플론(Teflon) 노루발을 사용하며, 압력은 3.5kgf 정도로 설정하여 원단 밀림을 방지합니다. 단차가 심한 부위는 '힌지형 노루발(Hinged Foot)'을 사용하여 바늘판과의 수평을 유지합니다.
- 바늘 선택 (Needle Selection): 방수 원단 작업 시 바늘 구멍을 통한 누수를 최소화하기 위해 원단이 허용하는 가장 가는 번수(#11 권장)를 사용하며, 원단 섬유 절단을 방지하기 위해 볼 포인트(Ball Point) 바늘 사용을 권장합니다. 바늘 열로 인한 원단 손상을 막기 위해 실리콘 오일 냉각 장치를 가동하기도 합니다.
- 이송 조정 (Feed Mechanism): 여러 겹의 원단이 밀리지 않도록 상하차동 이송(Compound Feed) 또는 박스 피드(Box Feed) 기능이 탑재된 기계를 사용합니다. 톱니 높이는 0.8mm~1.0mm가 적당하며, 톱니의 피치(Pitch)는 원단 손상을 최소화할 수 있는 고밀도 톱니를 선택합니다.
- 열압착 조건 (Welding/Bonding): 무봉제 지퍼 가라지 제작 시, 온도는 165°C~175°C, 압력 3.5 bar, 시간 12-18초를 표준으로 하되 원단 두께에 따라 가감합니다. 압착 후에는 반드시 '냉각 프레스(Cold Press)' 과정을 거쳐 접착제가 완전히 경화될 때까지 형태를 유지해야 합니다.
¶ 소재별 비교 분석 (Material Compatibility)
| 소재 | 장점 | 단점 | 주요 용도 |
|---|---|---|---|
| 본체 원단 (Self-Fabric) | 디자인 일체감, 색상 매칭 완벽 | 두께 증가로 봉제 난이도 상승 | 일반 아웃도어, 캐주얼 |
| TPU 필름 (Shore 80A-90A) | 완전 방수, 얇은 두께, 무봉제 가능 | 저온 환경에서 경화 및 크랙 위험 | 고기능성 하드쉘, 사이클링 |
| 하이팔론 (Hypalon) | 극강의 내마모성, 화학적 안정성 | 소재가 무겁고 봉제 시 바늘 열 발생 | 전술 배낭, 원정용 장비 |
| 네오프렌 (Neoprene) | 쿠션감으로 슬라이더 충격 흡수 | 부피가 커서 외관이 둔탁함 | 노트북 파우치, 잠수복 |
| 실리콘 몰드 (Silicone) | 입체적 형태 유지 탁월, 고급스러운 외관 | 금형 비용 발생, 부착 공정 복잡 | 프리미엄 스포츠 브랜드 |
¶ 공정 흐름도 (Process Flowchart)
graph TD
A[원단 및 지퍼 정밀 재단 - 레이저 권장] --> B[가라지 부품 프레싱 및 형태 고정]
B --> C[지퍼 상단 스토퍼 위치 정밀 마킹]
C --> D[가라지 가봉 및 임시 고정 - 지그 사용]
D --> E{봉제 방식 선택}
E -- 본봉 방식 --> F[ISO 4915 Class 301 본봉 부착]
E -- 무봉제 방식 --> G[고주파/열압착 웰딩 공정]
F --> H[가라지 입구 고밀도 바택 보강]
G --> I[냉각 및 접착 강도/박리 테스트]
H --> J[슬라이더 작동 및 수납 테스트]
I --> J
J --> K[최종 시아게 및 잔사 제거]
K --> L[품질 검사 및 AQL 판정]
L --> M[완제품 포장 및 출고]
¶ 관련 항목 및 기술 용어
- 지퍼 슬라이더 (Zipper Slider): 지퍼 가라지 내부에 안착되는 핵심 부품.
- 지퍼 상단 스토퍼 (Zipper Top Stop): 슬라이더의 이탈을 방지하는 물리적 한계점.
- 심실링 테이프 (Seam Sealing Tape): 봉제형 지퍼 가라지의 방수 처리를 위한 필수 부자재.
- 바택 (Bartack): 지퍼 가라지 입구의 물리적 내구성을 확보하기 위한 보강 봉제 기법.
- 무봉제 웰딩 (Seamless Welding): 고기능성 제품에서 봉제선 없이 지퍼 가라지를 부착하는 고정밀 자동화 공정.
- 친 가드 (Chin Guard): 지퍼 가라지가 연장되어 턱 전체를 감싸는 형태의 디테일.
- 리버스 지퍼 (Reverse Zipper): 지퍼 가라지와 결합 시 외관이 가장 깔끔하게 떨어지는 코일 지퍼의 뒷면 활용 방식.
- 슬라이더 풀러 (Slider Puller): 지퍼 가라지 외부로 노출되어 사용자가 잡는 끈 또는 금속 탭.
¶ 미검증 사항 및 주의사항
- 미검증: 특정 브랜드(예: YKK, RIRI)의 슬라이더 모델별 지퍼 가라지 최적 치수 데이터는 각 브랜드의 기밀 사양으로, 범용 데이터와 차이가 있을 수 있음.
- 주의: TPU 가라지의 경우 세탁 시 사용되는 유연제나 특정 세제에 의해 가수분해(Hydrolysis)가 발생할 수 있으므로 케어 라벨 작성 시 주의가 필요함.
- 주의: 고지대 원정용 장비의 경우, 극저온에서 지퍼 가라지 소재가 얼어붙어 슬라이더 조작이 불가능해지는 현상을 방지하기 위해 실리콘 코팅 처리가 권장됨.
