지퍼호수 (Zipper Gauge / cỡ khóa kéo / ファスナー号数)
¶ 개요
지퍼호수(Zipper Gauge)는 지퍼가 맞물렸을 때 이빨(Element/Teeth)의 전체 폭을 수치화한 산업 규격이다. 봉제 산업에서 지퍼호수는 단순한 크기 구분을 넘어, 해당 제품의 내구 설계, 슬라이더(Slider) 및 상하도(Stop) 부속의 호환성, 그리고 봉제 공정에서의 노루발 및 바늘 선정을 결정하는 핵심 지표이다. 일반적으로 호수 번호가 커질수록 이빨의 폭이 넓어지며, 이는 곧 지퍼의 횡인장 강도(Lateral Strength)와 직결된다.
지퍼는 슬라이더 내부의 'Y'자형 수로를 통해 좌우 이빨을 교차 결합시키는 물리적 쐐기(Wedge) 원리를 이용한다. 이때 호수는 이 결합부의 면적을 결정하며, 면적이 넓을수록 외부 충격이나 내부 압력에 견디는 힘이 강해진다. 단추(Button)가 국소적인 점(Point) 결합 방식이라면, 지퍼는 선(Line) 결합 방식이기에 기밀성과 방풍성이 우수하다. 그러나 벨크로(Velcro)와 비교했을 때 유연성이 떨어지고 세탁 시 수축률 차이로 인한 '퍼커링(Puckering)' 위험이 있어, 설계 단계에서 원단 중량(GSM)에 맞는 최적의 호수 선정이 필수적이다. 현장에서는 이를 '지퍼 밸런스'라 부르며, 제품의 완성도를 좌우하는 1순위 부자재 사양으로 관리한다.
¶ 정의 및 측정 기준

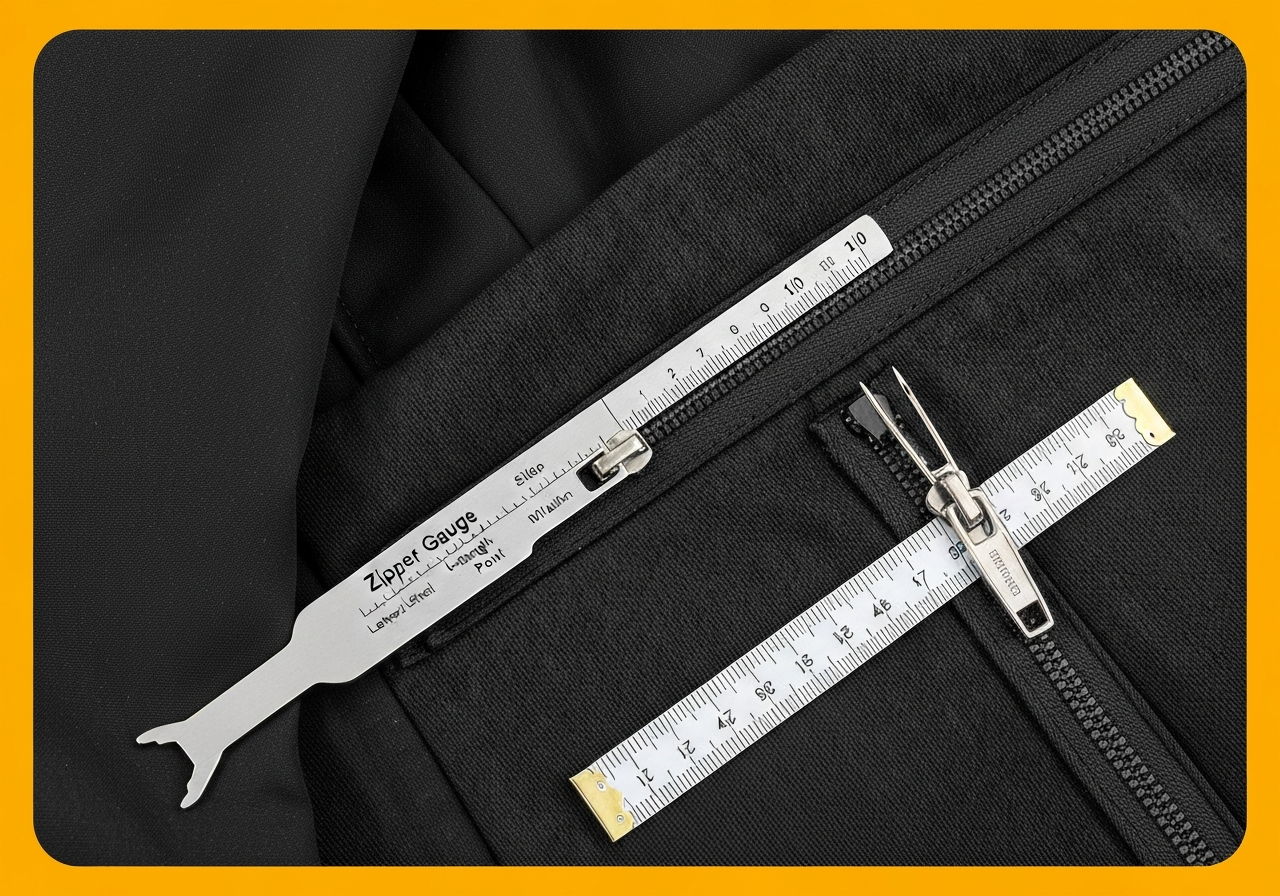

지퍼호수는 지퍼를 닫은 상태에서 좌우 이빨이 맞물린 부분의 최대 폭(mm)을 기준으로 한다. - 측정 위치: 슬라이더가 지나가는 이빨의 바깥쪽 끝에서 반대쪽 끝까지의 거리. - 호수와 실제 치수: #5 호수는 약 5.5mm~6.0mm의 폭을 가지나, 이는 재질(Metal, Vislon, Coil)과 제조사(YKK, RIRI, SBS 등)의 공차에 따라 미세하게 상이할 수 있다. - ISO 표준: ISO 16853(Zippers - Specifications)에 의거하여 강도 및 치수 정밀도가 관리된다.
물리적으로 지퍼호수는 '체인 횡인장 강도(Chain Crosswise Strength)'와 비례한다. 이빨이 맞물리는 깊이(Overlap depth)와 이빨 자체의 두께가 호수에 따라 결정되기 때문이다. 예를 들어 #3 코일 지퍼는 유연성이 좋아 곡선 부위 봉제에 유리하지만, 과도한 인장력이 가해지면 이빨이 벌어지는 '터짐' 현상에 취약하다. 반면 #10 이상의 대형 호수는 이빨의 피치(Pitch, 이빨 간 간격)가 넓어 슬라이더 작동 시 마찰 저항이 크지만, 극한 환경에서의 결합 유지력은 압도적이다.
역사적으로 지퍼 규격은 20세기 초반 미국과 일본의 표준화 과정을 거쳐 현재의 호수 체계로 정착되었다. 한국 공장에서는 주로 '호수'라는 표현을 쓰며, 베트남 공장에서는 'Size(사이즈)' 또는 'Cỡ(꺼)', 중국 공장에서는 '号(하오)'로 통칭한다. 특히 중국 광동성 일대의 부자재 시장에서는 동일한 #5 호수라도 이빨의 두께에 따라 '경량(Lightweight)'과 '중량(Heavy duty)'을 세분화하여 거래하므로, 발주 시 반드시 샘플의 실제 폭(mm)을 버니어 캘리퍼스로 실측하여 교차 확인해야 한다.
¶ 기술 사양표
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 관련 표준 | ISO 16853, ASTM D2061, JIS S3015 | 국제 강도 및 치수 표준 |
| 주요 호수 규격 | #2, #3, #4, #5, #7, #8, #10, #12, #15, #30 | #5가 전 세계 유통량의 약 50% 점유 |
| 이빨 재질 | 금속(Brass, Aluminum, Nickel), 수지(Vislon/Plastic), 나일론(Coil/Spiral) | 재질별 슬라이더 호환 불가 |
| 스티치 유형 | ISO 4915 301 (Lockstitch), 401 (Chainstitch) | 가방류는 401 체인스티치 다수 사용 |
| 권장 봉제 기계 | Juki DLM-5200, Brother T-8422C, Juki LU-2810 | 자동 사절 및 차동 이송 기능 권장 |
| 부착용 노루발 | 외노루발(Single Toe), 가이드 노루발, 콘솔 노루발 | 지퍼 종류에 따른 전용 노루발 필수 |
| 표준 SPI | 10 ~ 14 SPI (3.5mm ~ 4.5mm 땀수) | 고밀도 테이프는 14 SPI 이상 권장 |
| 바늘 시스템 | DB×1 (#11~#14), DP×5 (#16~#19), DP×17 (#19~#23) | 중량물은 DP×17 시스템 고정 |
| 주요 제조사 | YKK (JP), RIRI (CH), IDEAL (US), SBS (CN), KCC (KR) | 브랜드별 이빨 형상 미세 차이 존재 |
| 권장 SPM | 2,000 ~ 2,800 SPM | 나일론 지퍼 고속 봉제 시 이빨 용융 주의 |
| 밑실 장력(Towa) | 20g ~ 30g | 지퍼 테이프 두께 및 강성에 따라 가변 |
¶ 호수별 적용 분야 및 세부 특성
- #2 ~ #3 (소형 / 정밀용):
- 의류: 여성용 드레스, 스커트, 슬랙스의 숨은지퍼(Conceal Zipper), 셔츠의 가슴 포켓, 니트웨어.
- 특징: 유연성이 극대화되어 곡선 처리가 용이하며, 외관상 지퍼 노출을 최소화해야 하는 고가 여성복에 필수적이다.
- #4 ~ #5 (중형 / 범용):
- 의류: 캐주얼 자켓, 점퍼의 앞중심(Center Front), 탈부착 후드, 청바지(Jeans) 앞여밈, 아노락.
- 잡화: 백팩의 보조 포켓, 지갑, 파우치, 신발 측면, 에코백.
- 특징: 강도와 유연성의 황금비율을 가진 규격으로, 전 세계 의류 생산 라인에서 가장 표준적으로 사용된다.
- #7 ~ #10 (대형 / 중량물):
- 의류: 헤비 다운 파카, 워크웨어, 모터사이클 가죽 재킷, 소방복.
- 잡화: 여행용 캐리어 메인 지퍼, 군용 배낭(MOLLE 시스템), 텐트 입구, 다이빙 슈트.
- 특징: 높은 횡인장 강도와 수직 인장 강도가 요구되며, 슬라이더의 크기가 커 장갑을 낀 상태에서도 조작이 용이하다.
- #12 이상 (특수 산업용):
- 산업용: 선박용 커버, 대형 천막, 특수 방호 장비, 항공기 커버, 디자인 강조형 하이엔드 패션 아이템.
- 특징: 일반 재봉기로는 봉제가 불가능하며, 극후물용(Extra Heavy Duty) 장비가 필요하다.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
- 지퍼 터짐 (Element Bursting)
- 원인: 제품에 가해지는 횡하중 대비 낮은 호수 선정 또는 이빨 맞물림 불량(Misalignment).
- 해결: 설계 단계에서 고중량용 호수(#5 → #8)로 상향 조정하고, 슬라이더의 마모 상태 및 이빨 피치를 점검한다.
- 슬라이더 작동 불량 (Slider Jamming)
- 원인: 봉제 시 지퍼 이빨과 스티치 라인 간격(Margin) 부족으로 원단이 슬라이더에 끼임.
- 해결: 노루발 가이드를 조정하여 이빨 끝단에서 1.5mm~2.5mm의 일정한 간격을 유지하며 봉제한다. "현장 팁: 슬라이더가 뻑뻑할 경우 파라핀 왁스나 실리콘 스프레이를 이빨에 도포하여 마찰력을 즉각 감소시킬 수 있음."
- 지퍼 테이프 손상 (Tape Fraying)
- 원인: 바늘 끝이 손상(Hooked needle)되었거나, 너무 굵은 바늘을 사용하여 테이프 조직을 파괴함.
- 해결: Ball-point 바늘(SES/SUK) 사용 및 테이프 밀도에 맞는 적정 바늘 번호 선정.
- 웨이브 현상 (Zipper Buckling)
- 원인: 지퍼 테이프와 본체 원단의 이송 속도 차이(Differential Feed 미조절)로 인한 밀림 현상.
- 해결: 상하차동 피드 기계 사용 및 봉제 시 테이프를 당기지 않고 자연스럽게 공급한다. "확인 사항: 지퍼 테이프의 수축률이 원단보다 높을 경우 세탁 후 심한 웨이브가 발생하므로 사전 수축 테스트(Steaming) 필수."
- 슬라이더 로킹 불량 (Locking Failure)
- 원인: 오토 슬라이더 내부 스프링 파손 또는 저가형 부자재 사용으로 인한 고정력 상실.
- 해결: 품질 검증된 제조사(YKK 등) 제품 사용 및 전수 검사 시 로킹 테스트(슬라이더를 세운 상태에서 하중 인가) 실시.
- 변색 및 부식 (Oxidation)
- 원인: 금속 지퍼의 구리 성분과 세탁 세제 또는 가죽 무두질 약품(크롬 등)과의 화학 반응.
- 해결: 항산화 코팅(Anti-oxidation) 처리된 지퍼 사용 및 가죽 제품용 전용 지퍼(Y-zip 등) 선정.
¶ 품질 검사 기준 (QC Standard)
- 왕복 개폐 테스트: 슬라이더를 500회 이상 왕복 작동 시 이빨 탈락, 테이프 보풀, 슬라이더 도금 벗겨짐이 없어야 함.
- 횡인장 강도 테스트 (Lateral Strength): 지퍼가 닫힌 상태에서 좌우로 일정 하중(N)을 가했을 때 이빨이 벌어지거나 테이프가 찢어지지 않아야 함. (예: #5 금속 지퍼 기준 최소 600N 이상)
- 슬라이더 풀러 강도 (Puller Attachment Strength): 슬라이더 손잡이(Puller)를 수직으로 당겼을 때 분리되지 않는 최소 하중 확인. (예: #5 기준 250N 이상)
- 치수 정밀도: 작업지시서 대비 전체 길이 오차 ±2mm 이내, 상하도 위치 대칭성 확인.
- 염수 분무 테스트 (Salt Spray Test): 금속 지퍼의 경우 24~48시간 염수 노출 후 부식 여부 확인 (해양용 또는 수출용 제품 필수).
- 니켈 용출 테스트 (Nickel Release): 유럽 수출용(REACH 규정)의 경우 피부 알레르기 유발 물질인 니켈 검출 여부 확인.
¶ 현장 용어 및 은어
| 구분 | 용어 | 비고 |
|---|---|---|
| 한국어 (KR) | 지퍼호수 | 현장에서 '지퍼 사이즈'와 혼용 |
| 한국어 (KR) | 무시 (Mushi) | 지퍼 이빨(Teeth)을 지칭하는 일본어 유래 은어 (무시가 빠지다 = 이빨이 빠지다) |
| 한국어 (KR) | 도메 (Dome) | 지퍼 끝단 보강 박음질 또는 스토퍼 작업 (상도메/하도메) |
| 한국어 (KR) | 콘솔 (Conceal) | 숨은 지퍼를 지칭하는 현장 용어 |
| 베트남어 (VN) | Răng khóa | 지퍼 이빨 (Teeth) |
| 베트남어 (VN) | Củ khóa / Đầu kéo | 슬라이더 (Slider) |
| 베트남어 (VN) | Dây kéo | 지퍼 전체 (Zipper) |
| 일본어 (JP) | エレメント (Element) | 지퍼 이빨의 정식 명칭 |
| 일본어 (JP) | スライダー (Slider) | 슬라이더 |
| 중국어 (CN) | 拉链号数 (Lāliàn hàoshù) | 지퍼 규격 번호 |
| 중국어 (CN) | 牙幅 (Yáfú) | 이빨의 폭 (Gauge width) |
| 중국어 (CN) | 拉头 (Lātóu) | 슬라이더 (Slider) |
¶ 장비 세팅 및 봉제 가이드
- 노루발 선정: 지퍼 이빨에 밀착 봉제가 필요한 경우 반드시 '외노루발'을 사용한다. 단, 너무 밀착하면 슬라이더 이동 시 원단이 씹힐 수 있으므로 1.5mm 이상의 여유를 둔다. 콘솔 지퍼의 경우 전용 홈이 파여 있는 '콘솔 노루발'을 사용하여 이빨을 눕혀가며 봉제해야 한다.
- 실 장력(Tension): 지퍼 테이프는 일반 원단보다 조직이 단단하므로 밑실 장력을 평소보다 10~15% 강하게 설정하여 스티치가 뜨는 현상을 방지한다. Towa 장력계 기준 보빈 케이스 장력은 25g 내외가 적당하다.
- 바늘 선정:
- 이송 조정: 지퍼 부착 시 원단이 밀려 끝단이 맞지 않는 현상을 방지하기 위해 차동 이송(Differential Feed)을 활용하여 테이프와 원단의 공급량을 동기화한다. 특히 다이렉트 드라이브 방식의 최신 기종(Juki DDL-9000C 등)에서는 디지털 피드 설정을 통해 지퍼 구간 진입 시 이송량을 미세 조정할 수 있다.
¶ 공정 흐름도 (Process Flowchart)
¶ 관련 항목
- 슬라이더 (Slider): 지퍼를 개폐하는 핵심 부품. 오토(Auto-lock), 논록(Non-lock), 핀록(Pin-lock)으로 구분됨.
- 상하도 (Top/Bottom Stop): 슬라이더가 이빨 밖으로 이탈하는 것을 방지하는 금속/수지 부속.
- 지퍼 테이프 (Zipper Tape): 이빨이 고정되는 직물 밴드. 주로 폴리에스터 필라멘트사가 사용됨.
- 리버스 지퍼 (Reverse Zipper): 코일 지퍼의 뒷면을 겉면으로 사용하여 이빨이 외부로 노출되지 않게 한 디자인.
- 방수 지퍼 (Waterproof Zipper): 테이프 표면에 TPU 또는 PU 코팅을 하여 수분 침투를 차단한 지퍼. 주로 #5 호수가 아웃도어 의류에 다수 사용됨.
¶ 재질별 지퍼호수의 특성 (Material Science)
지퍼호수는 재질에 따라 동일 번호라도 물리적 성질이 크게 다르다. - 금속 지퍼 (Metal Zipper): 황동(Brass), 알루미늄, 니켈 등을 사용한다. #5 금속 지퍼는 청바지나 가죽 자켓에 주로 쓰이며, 세탁 후 수축률이 거의 없으나 금속 이빨의 날카로운 끝이 원단을 손상시킬 수 있어 봉제 시 주의가 필요하다. - 수지 지퍼 (Vislon/Plastic Zipper): 폴리아세탈(POM) 수지를 사출 성형하여 만든다. 금속보다 가볍고 염분에 강해 스포츠웨어 및 해양 장비에 적합하다. #5, #8 호수가 주력이며, 이빨이 크고 투박하여 디자인 포인트로도 활용된다. - 코일 지퍼 (Coil/Nylon Zipper): 나일론 모노필라멘트를 코일 형태로 감아 만든다. 유연성이 가장 뛰어나며 #3 호수는 여성복, #5 호수는 가방 포켓에 표준적으로 사용된다. '리버스(Reverse)' 가공이 용이하여 깔끔한 외관을 구현할 때 유리하다.
¶ 국가별 생산 현장 실무 차이
- 한국 (KR): 고부가가치 샘플 및 소량 다품종 생산 위주로, 지퍼호수 선정 시 디자인적 요소와 슬라이더의 '손맛(작동감)'을 매우 중시한다. YKK 코리아 제품 점유율이 높으며, 지퍼 부착 시 '외노루발' 숙련도가 매우 높다.
- 베트남 (VN): 대규모 라인 생산 체제로, 지퍼 부착 공정을 자동화하기 위해 '지퍼 부착용 지그(Jig)'를 적극 활용한다. #5 호수 나일론 지퍼의 대량 소비가 이루어지며, 생산성 향상을 위해 3,000 SPM 이상의 고속 봉제 설정을 선호하나 이로 인한 이빨 녹음 현상 관리가 주요 QC 포인트다.
- 중국 (CN): 전 세계 지퍼 생산의 허브로, SBS나 3G 등 로컬 브랜드의 가성비가 뛰어나다. 동일한 #5 호수 내에서도 이빨의 합금 비율을 조절하여 단가를 맞추는 기술이 발달해 있다. 현장에서는 '야푸(牙幅, 이빨 폭)'를 기준으로 슬라이더 금형을 직접 제작하여 맞추는 경우가 많다.
¶ 고급 기술 가이드: 지퍼 부착 시의 장력 제어
지퍼 봉제 시 가장 흔한 불량은 '지퍼가 우는 현상(Buckling)'이다. 이는 지퍼 테이프는 신축성이 거의 없는 반면, 몸판 원단은 이송 톱니(Feed Dog)에 의해 미세하게 늘어나면서 발생한다. - 해결책: 상하차동 이송 재봉기(Unison Feed)를 사용하여 상단 노루발이 지퍼 테이프를 밀어주고, 하단 톱니가 원단을 당겨주는 속도를 1:1.1 비율로 설정한다. - 장력 수치: 본봉(Lockstitch) 기준, 윗실 장력은 원단 두께에 맞추되 밑실 장력은 평소보다 약간 강하게(Towa 28g) 설정하면 지퍼 테이프 위에서 스티치가 겉돌지 않고 단단하게 박힌다. - 바늘 열화 방지: #8 이상의 대형 금속 지퍼 봉제 시 바늘이 이빨에 부딪혀 부러지는 사고를 방지하기 위해, 바늘 구멍이 큰 전용 노루발을 사용하고 바늘 끝이 강화된 'Titanium Coated' 바늘 사용을 권장한다. 또한, 바늘대 높이(Needle Bar Height)를 표준보다 0.1mm 낮게 설정하여 루프 형성을 안정화하는 것도 현장 노하우 중 하나이다.
