지퍼풀러 (Zipper Pull / đầu kéo / ファスナー引手)
¶ 개요

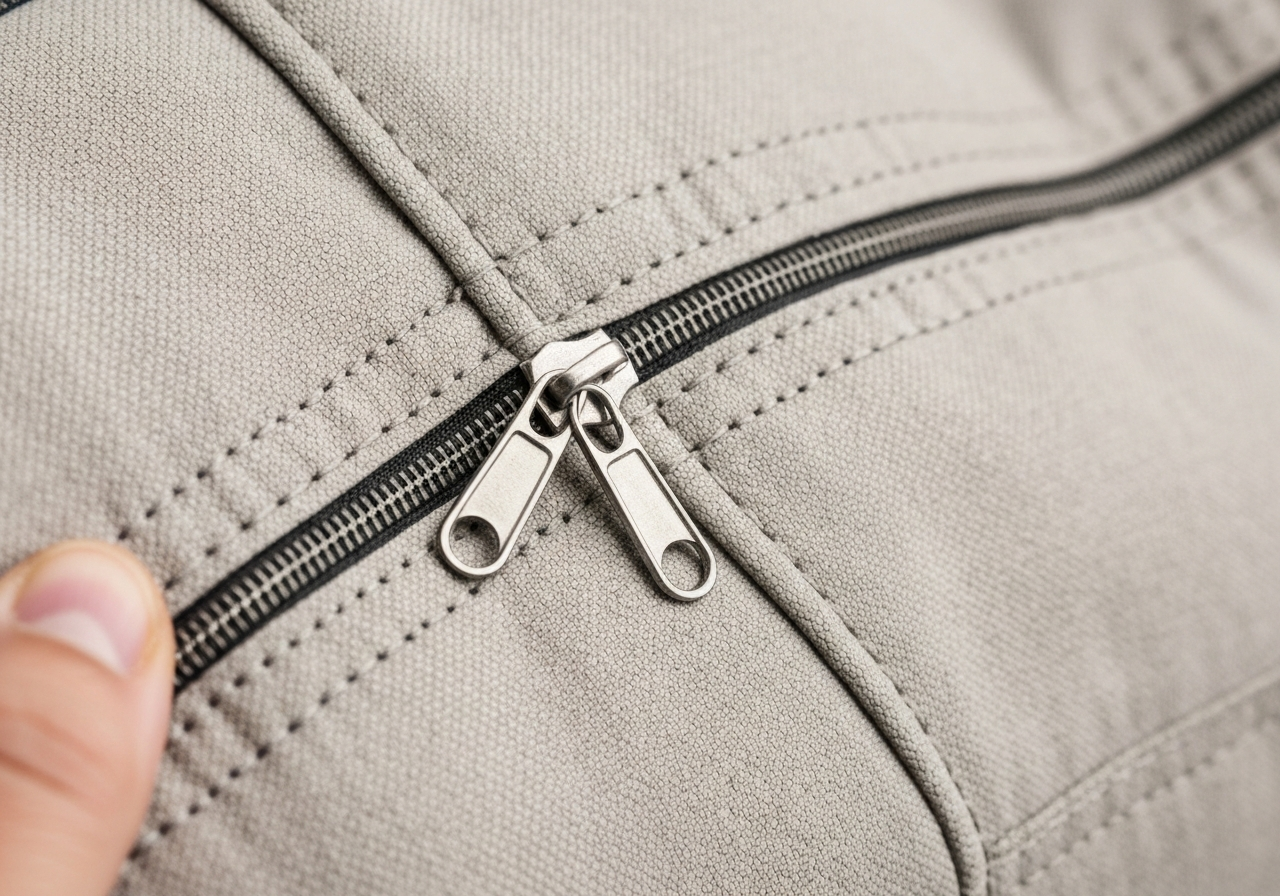

지퍼풀러(Zipper Pull)는 지퍼 슬라이더(Slider) 본체에 연결되어 사용자가 지퍼를 개폐하기 위해 손으로 잡는 부품을 말한다. 봉제 산업 현장에서는 '풀러(Puller)', '탭(Tab)', 또는 일본어 유래 은어인 '히키테(引手)'로 불린다. 단순히 지퍼를 움직이는 레버 역할을 넘어, 브랜드 아이덴티티를 표현하는 디자인 요소이자 제품의 내구성을 결정짓는 핵심 부자재이다.
물리적 관점에서 지퍼풀러는 슬라이더 내부의 쐐기(Diamond/Separator)가 지퍼 체인을 맞물리게 하거나 분리할 때 필요한 인장력을 전달하는 '힘의 작용점'이다. 지퍼 개폐 시 발생하는 마찰 저항을 극복하기 위해 지렛대 원리가 적용되며, 풀러의 길이는 사용자가 느끼는 '개폐 토크(Opening Torque)'에 직접적인 영향을 미친다. 고가의 명품 가방이나 기능성 아웃도어에서는 풀러의 무게감, 회전 시의 부드러움, 금속 충돌음까지도 품질 설계의 대상이 된다.
¶ 정의 및 구조

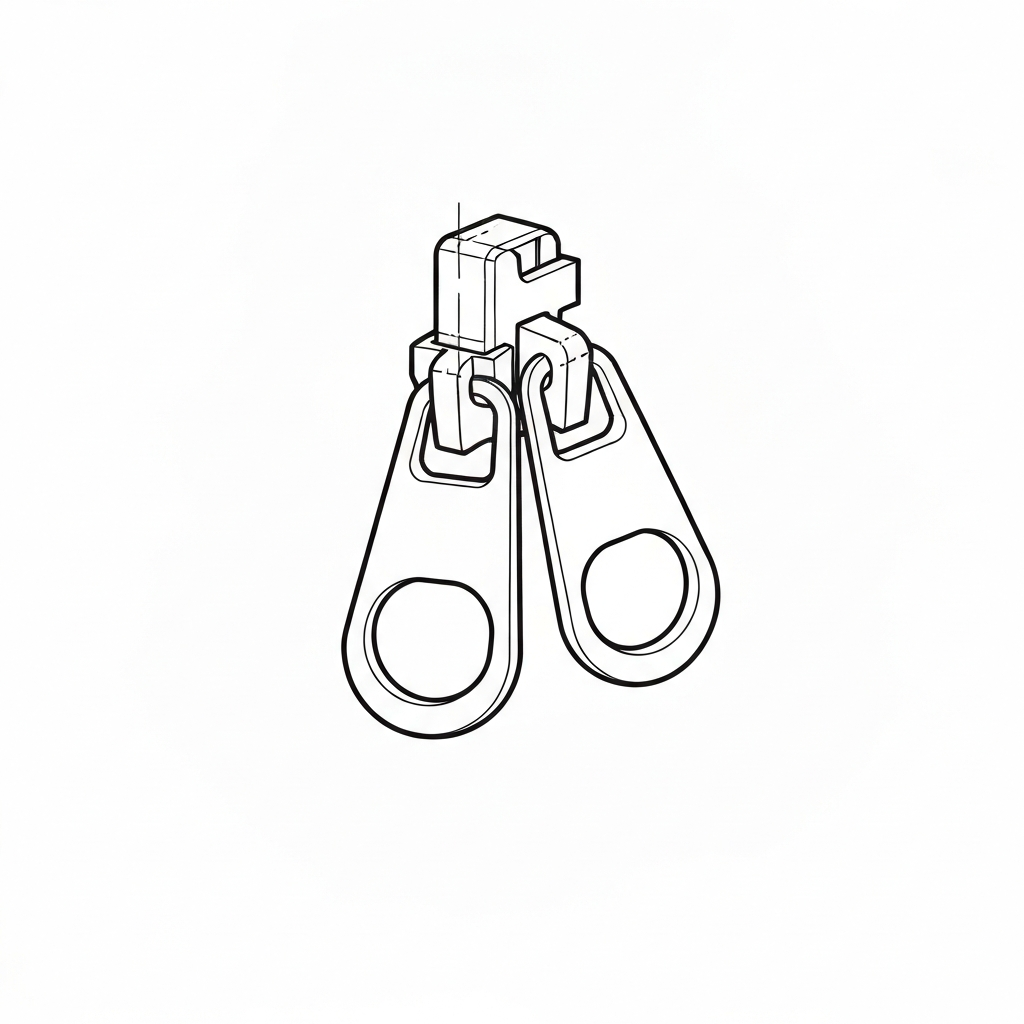

지퍼풀러는 물리적으로 슬라이더의 크라운(Crown) 또는 브릿지(Bridge) 부분에 고리 형태로 연결된다.
- 기능적 정의: 지퍼 슬라이더에 가해지는 힘을 전달하여 체인(Element)을 맞물리거나 분리하는 지렛대 역할을 수행한다.
- 구조적 특징: 슬라이더 본체와 연결되는 '루프(Loop)' 부분과 사용자가 파지하는 '탭(Tab)' 부분으로 구성된다. 오토락(Auto-lock) 슬라이더의 경우, 풀러를 당기는 각도에 따라 내부 잠금 핀이 해제되는 메커니즘과 연동된다.
- 기계적 유격(Clearance): 슬라이더 크라운과 풀러 루프 사이의 간격은 보통 0.15mm ~ 0.25mm 사이의 정밀 유격을 유지해야 한다. 이 간격이 좁으면 오토락 해제가 원활하지 않고, 넓으면 인장 강도가 약해져 탈락 위험이 커진다.
¶ 기술 사양표 (Technical Specifications)
| 항목 | 세부 사양 및 기준 |
|---|---|
| 관련 국제 표준 | ISO 18895 (Zippers - Test methods), ASTM D2061, BS 3084, JIS S3015 |
| 주요 재질 | 아연 합금(Zamak 3, 5), TPU, 나일론, 천연/합성 가죽, 황동(Brass), 스테인리스강(SUS304/316) |
| 표면 처리 (Finishing) | 전기도금(Electroplating), 분체도장(Powder Coating), 아노다이징, 에나멜 코팅, PVD 코팅 |
| 인장 강도 (Pull-off) | #3: 15kgf 이상, #5: 25kgf 이상, #8: 45kgf 이상, #10: 60~80kgf 이상 |
| 비틀림 강도 (Torque) | #5 기준 0.34 N·m (3.5 kgf·cm) 이상 유지 필수 |
| 조립 장비 | 자동 슬라이더 조립기 (QLQ-SAM, Hualing HL-001, YKK 전용기, Sun-Zipper SZ-01) |
| 주요 제조사 | YKK (JP), RIRI (CH), SBS (CN), KCC (KR), IDEAL (US), Lampo (IT) |
| 내식성 기준 | Salt Spray Test (ASTM B117) 24~96시간 (용도별 상이, 해양용은 150시간 이상) |
| 유해물질 규제 | OEKO-TEX Standard 100, REACH, RoHS, CPSIA (Lead < 90ppm, Nickel Free) |
| 내열성 | 가먼트 다잉(Garment Dyeing) 대응 시 130°C에서 60분 이상 변형 없을 것 |
¶ 제조 공정 및 기술 상세
¶ 4.1. 다이캐스팅 (Die-Casting)
아연 합금(Zamak)을 약 420°C~440°C의 용융 상태에서 정밀 금형에 고압 주입하여 성형한다. * Zamak 3: 표준적인 다이캐스팅 합금으로 치수 안정성이 우수하다. * Zamak 5: 구리 함량이 높아 강도와 경도가 Zamak 3보다 높으며, 내마모성이 요구되는 대형 풀러에 사용된다.
¶ 4.2. 연마 및 바이브레이션 (Tumbling/Vibration)
주조 후 발생하는 버(Burr)를 제거하고 표면을 매끄럽게 하기 위해 세라믹 칩과 연마제를 넣고 회전시킨다. 이 공정 시간이 부족하면 도금 후 표면이 거칠어지며, 과도하면 로고 각인이 흐려진다.
¶ 4.3. 표면 처리 (Surface Treatment)
- 전기도금: 구리(Base) -> 니켈(Barrier) -> 최종 금속(Gold, Silver, Gun-metal) 순으로 적층한다. 니켈 알레르기 방지를 위해 'Nickel-Free' 공정이 필수적이다.
- 수소 취성 제거(Baking): 산성 도금 공정 중 침투한 수소를 제거하기 위해 180°C~200°C에서 2~4시간 베이킹을 실시하여 갑작스러운 파손을 방지한다.
¶ 적용 분야 및 특수 사양
- 의류 (Apparel):
- 아웃도어: 장갑 착용 시 조작성을 위해 코드(Cord)형 또는 대형 TPU 풀러 적용.
- 하의(Pants): 슬림한 금속 풀러를 사용하여 돌출을 최소화하고 잠금 유지력을 강화.
- 가방 및 잡화 (Bags & Luggage):
- 백팩: 빈번한 사용에 견디는 고강도 아연 합금 풀러 사용.
- 여행용 캐리어: TSA 잠금장치와 결합 가능한 특수 형상의 로킹 풀러(Locking Puller) 적용.
- 산업용 및 특수 목적:
- 군용 장비: 빛 반사 방지(Non-reflective) 처리가 된 무광(Matte) 풀러.
- 잠수복/해양 장비: 염분에 강한 플라스틱 또는 특수 코팅된 비철금속 풀러.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
| 결함명 | 원인 (Root Cause) | 해결 방안 (Action Plan) |
|---|---|---|
| 풀러 이탈 (Detachment) | 슬라이더 크라운 압착 강도 부족 또는 루프 두께 설계 오류 | 조립기 압착 높이(Closing Height)를 0.01mm 단위 재설정, 인장 테스트 전수 실시 |
| 도금 박리 (Peeling) | 전처리(탈지) 미흡 또는 도금층 밀착력 부족 | 도금 두께 3미크론 이상 유지, Cross-cut 테스트 강화, 가공 제품 내산성 코팅 |
| 금속 피로 파손 (Snap) | 합금 내 불순물(Pb, Cd) 과다로 인한 취성 발생 | Zamak 3/5 정품 잉곳 사용 확인, 응력 집중 부위 R값(곡률) 보강 설계 |
| 수소 취성 (Embrittlement) | 도금 중 수소 침투로 인한 돌발 파손 | 도금 후 즉시 베이킹(Baking) 공정 실시 (180°C 이상) |
| 회전 불량 (Stiff) | 크라운 압착 과다 또는 루프 내측 버(Burr) 잔류 | 압착 지그 높이 상향 조정, 연마(Tumbling) 시간 연장 |
| 변색 (Discoloration) | 세탁 세제와의 화학 반응 또는 산화 | 도금 후 클리어 코팅(Clear Coating) 필수, pH 7.0 중성 세제 가이드 배포 |
¶ 품질 검사 기준 (QC Standard)
- 인장 강도 테스트 (Pull-off Strength): ASTM D2061에 의거, 슬라이더 본체와 풀러 사이의 수직 분리 강도를 측정한다.
- 비틀림 테스트 (Torque Test): 풀러를 축 방향으로 회전시켰을 때 파손 없이 견디는 회전력을 측정한다.
- 왕복 개폐 테스트 (Reciprocating Test): 일정 하중 하에서 500~2,000회 왕복 후 풀러 연결부의 마모 및 변형을 확인한다.
- 염수 분무 테스트 (Salt Spray Test): 해안 지역이나 땀에 의한 부식 방지 확인 (보통 48시간 기준).
- 니켈 용출 테스트 (Nickel Release): 피부 접촉 시 알레르기 유발 여부 확인 (EN 1811 표준).
- 검침기 테스트 (Needle Detector): 의류용의 경우 비자성(Non-magnetic) 재질 사용 여부를 확인하여 검침기 오작동을 방지한다.
¶ 현장 실무 가이드 및 세팅 주의사항
¶ 8.1. 봉제 공정 간섭 방지
지퍼 부착 시 노루발(Presser Foot)이 금속 풀러와 충돌하면 바늘 파손 및 풀러 스크래치가 발생한다. 반드시 외노루발(Hinged Cording Foot, P363 등)을 사용하거나, 풀러를 작업 진행 방향의 반대쪽으로 완전히 밀어두고 봉제해야 한다.
¶ 8.2. 재봉기 세팅 및 바늘 선정
- 바늘 선정: 금속 지퍼와 풀러가 인접한 부위 봉제 시, 일반적인 R(Round) 포인트 바늘은 지퍼 테이프의 필라멘트를 끊어 '런(Run)' 현상을 유발할 수 있다. Organ Needle의 KN(Knit) 또는 Schmetz의 SES(Light Ball Point) 바늘을 사용하면 금속 부품과의 미세 접촉 시에도 바늘 끝이 굴절되며 파손을 최소화한다.
- SPI (Stitches Per Inch): 지퍼 테이프 고정 시 보통 10~12 SPI를 유지한다. 너무 촘촘하면 테이프가 울고(Puckering), 너무 넓으면 강도가 떨어진다.
- 장력 조절: Juki DDL-9000C와 같은 디지털 재봉기에서는 풀러 구간 통과 시 상실 장력을 자동으로 낮추는 '액티브 텐션' 기능을 활용하여 땀 뜀을 방지한다.
¶ 8.3. 후가공 보호
가먼트 다잉(Garment Dyeing)이나 스톤 워싱(Stone Wash)이 포함된 제품은 금속 풀러의 부식이나 타격 손상을 방지하기 위해 내열 보호 캡이나 폴리 테이핑 처리를 선행해야 한다.
¶ 현장 은어 및 국가별 명칭
| 구분 | 용어 | 비고 |
|---|---|---|
| 한국 (KR) | 지퍼풀러, 손잡이, 히키테 | '히키테'는 일본어 유래로 현장에서 가장 흔히 쓰임. |
| 일본 (JP) | 引手 (ひきて, Hikite) | 공식 명칭. 슬라이더와 합쳐 '스라이다'로 통칭하기도 함. |
| 베트남 (VN) | Đầu kéo, Tay kéo | 'Đầu kéo'는 슬라이더 머리, 'Tay kéo'는 풀러 손잡이를 특정함. |
| 중국 (CN) | 拉片 (Lā piàn), 拉头 (Lā tóu) | '拉片'은 풀러 조각, '拉头'는 슬라이더 전체 뭉치를 의미. |
| 영어 (EN) | Zipper Pull, Pull Tab | 산업 표준 용어. |
¶ 공정 흐름도 (Process Flow)
graph TD
A[디자인 및 도면 확정] --> B[다이캐스팅 금형 제작]
B --> C[아연 합금 주조 / Die-Casting]
C --> D[연마 및 바이브레이션 / Tumbling]
D --> E{표면 처리 방식 선택}
E -- 도금 --> F[전기도금 / Plating]
E -- 도장 --> G[분체도장 / Painting]
F --> H[수소 취성 제거 / Baking]
G --> I[검사 및 조립 / Assembly]
H --> I
I --> J[품질 검사 / Tension & Visual]
J -- 합격 --> K[완성 및 포장]
J -- 불합격 --> L[재작업 또는 폐기]
K --> M[봉제 공장 출고 및 부착]
¶ 소재별 비교 분석 (Material Comparison)
| 소재 | 장점 | 단점 | 주요 용도 |
|---|---|---|---|
| 아연 합금 (Zamak) | 정밀 형상 구현 용이, 저렴한 원가, 다양한 도금 가능 | 충격에 의한 파손 위험(취성), 납/카드뮴 함량 관리 필요 | 일반 의류, 가방, 신발 |
| 황동 (Brass) | 최고의 내구성, 고급스러운 에이징 효과, 부식에 강함 | 무겁고 원가가 매우 높음, 정밀 로고 각인이 어려움 | 프리미엄 데님, 럭셔리 가죽 잡화 |
| TPU / PVC | 유연함, 그립감 우수, 다양한 색상 구현, 가벼움 | 열에 약함, 금속 대비 고급감이 떨어짐 | 아웃도어, 스포츠웨어, 아동복 |
| 스테인리스강 | 극강의 내식성 및 강도, 알레르기 반응 없음 | 가공이 매우 어렵고 비쌈, 색상 구현이 제한적 | 다이빙 수트, 의료용 장비, 특수 산업복 |
¶ 심화 트러블슈팅 매트릭스 (Advanced Troubleshooting)
| 현상 | 원인 확인 (Check Point) | 현장 조치 (Action) |
|---|---|---|
| 풀러 회전 뻑뻑함 | 슬라이더 크라운 압착 높이(H) 측정 | 압착 지그(Jig) 높이를 0.1mm 상향 조정 |
| 도금 면 기포 발생 | 다이캐스팅 표면의 기공(Porosity) 확인 | 주조 압력 증가 및 이탈제(Release Agent) 교체 |
| 풀러가 쉽게 부러짐 | 합금 내 불순물(Fe, Al) 비율 분석 | Zamak 3 정품 잉곳 사용 및 재생재 배합 금지 |
| 세탁 후 광택 소실 | 도금층 두께 및 클리어 코팅 여부 확인 | 락카(Lacquer) 코팅 공정 추가 및 베이킹 온도 체크 |
| 풀러 연결부 소음 | 루프와 크라운 사이의 유격 과다 | 금형 설계 수정으로 유격을 0.2mm 이내로 제한 |
¶ 관련 항목
- 슬라이더 (Slider): 지퍼를 여닫는 핵심 뭉치.
- 크라운 (Crown/Bridge): 풀러가 걸리는 슬라이더 상단의 고리.
- 지퍼 테이프 (Zipper Tape): 지퍼가 부착되는 직물 밴드.
- 스토퍼 (Stopper): 슬라이더의 이탈을 방지하는 마감재.
- 코드 풀러 (Cord Puller): 금속 풀러에 추가로 연결하는 끈 형태의 보조 손잡이.
- 오토락 (Auto-lock): 풀러를 당기지 않으면 슬라이더가 움직이지 않게 고정하는 기능.
- 가먼트 다잉 (Garment Dyeing): 완제품 상태에서 염색하는 공정으로, 지퍼풀러의 내열/내화학성이 필수적임.
- ISO 4915 스티치 분류: 지퍼 부착 시 주로 사용되는 301(본봉) 및 401(체인) 스티치 관련 표준.
