지퍼스토퍼 (Zipper Stop / chặn khóa kéo / 止め具)
¶ 용어 정의

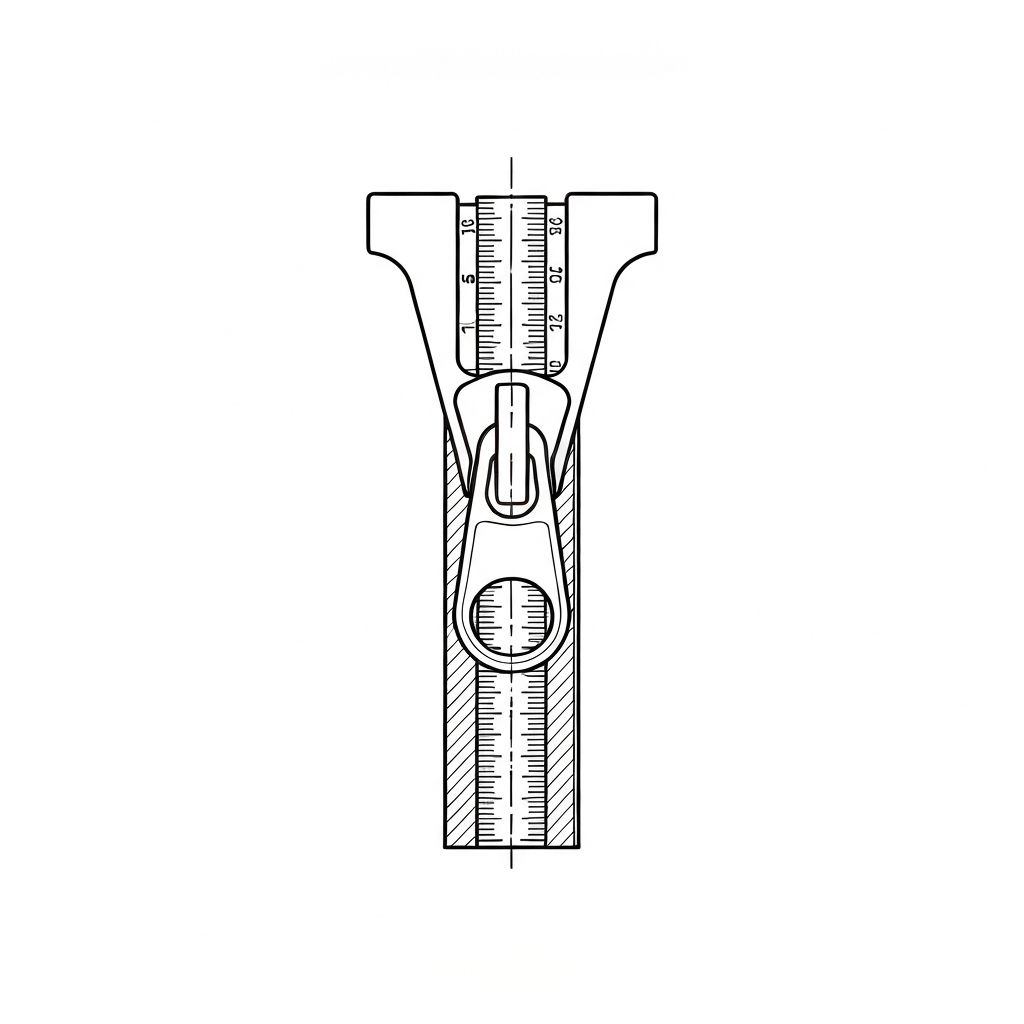

지퍼스토퍼(Zipper Stop)는 지퍼 슬라이더(Slider)가 체인(Element)의 양 끝단에서 이탈하는 것을 방지하고, 지퍼의 개폐 범위를 물리적으로 제한하는 종단 마감 부품이다. 지퍼의 상단에 위치하여 슬라이더의 상향 이동을 멈추게 하는 상지(Top Stop)와 하단에서 지퍼가 더 이상 벌어지지 않게 고정하거나 슬라이더의 하향 이동을 제한하는 하지(Bottom Stop)로 구분된다. 재질에 따라 금속(황동, 알루미늄, 아연 합금), 플라스틱(사출), 나일론(초음파 융착 또는 봉제) 방식으로 나뉘며, 제품의 내구성과 안전성을 결정짓는 핵심 부자재이다.
[기술적 작동 원리 및 확장 정의] 물리적으로 지퍼스토퍼는 슬라이더 내부의 가이드 채널(Flange)보다 넓은 폭을 가짐으로써 '간섭 끼워맞춤(Interference Fit)' 원리를 통해 슬라이더의 전진을 차단한다. 상지는 좌우 테이프에 각각 독립적으로 부착되어 슬라이더가 완전히 빠지는 것을 막고, 하지는 양쪽 테이프를 하나로 묶어 지퍼가 완전히 분리되는 것을 방지하는 결속 구조를 가진다.
봉제 산업의 역사적 관점에서 초기 지퍼는 금속 와이어를 수동으로 절단하여 압착하는 방식이었으나, 1930년대 YKK의 자동화 공정 도입 이후 표준화되었다. 현대 공정에서는 단순한 이탈 방지를 넘어, 사용자의 피부 보호(Chinguard), 디자인적 요소(로고 각인), 그리고 검침기(Needle Detector) 대응을 위한 비자성체 기술이 집약되어 있다.
현장 인식의 경우, 한국 공장에서는 정밀한 마감과 슬라이더와의 유격을 중시하여 '도메(止め)'의 위치 정확도를 품질의 척도로 삼는다. 반면 베트남 및 중국의 대량 생산 라인에서는 자동 스토퍼 압착기(Automatic Attaching Machine)의 분당 생산량(PPM)과 초음파 융착의 인장 강도 유지율을 핵심 관리 지표로 관리하는 경향이 있다. 특히 고급 가방 제조 시에는 스토퍼의 모서리 R값(곡률)을 측정하여 원단 마찰 손상을 최소화하는 고도의 품질 관리가 적용된다.
¶ 기술 사양표
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 스티치 분류 (ISO 4915) | N/A (부자재 자체) / 봉제 마감 시 Class 304 (Zig-zag Lockstitch) | 바택(Bar-tack) 대체 시 적용 |
| 주요 장비 유형 | Automatic Zipper Top/Bottom Stop Machine, Ultrasonic Welding Machine, Bar Tacker | 자동화 라인 필수 장비 |
| 대표 기계 모델 | Juki LK-1900BN (Bar Tack), Brother KE-430HX, KCC-S152 (Top), KCC-S153 (Bottom) | KCC는 지퍼 전용기 표준 |
| 바늘 시스템 | DP×5, DP×17 (Bar Tack 공정 시 원단 두께에 따라 #11~#19 선택) | 두꺼운 지퍼 테이프는 DPx17 권장 |
| 권장 SPI / 침수 | 28 - 42 stitches (Bar Tack으로 스토퍼 대체 시 기준) | 35침 이상 시 내구성 확보 |
| 실 규격 (Thread) | Polyester 20/2, 20/3 또는 고강력 코아사 (봉제형 스토퍼 기준) | 내마모성 실 사용 필수 |
| 최대 작업 속도 | 3,200 spm (Juki LK-1900BN 기준, 실제 스토퍼 공정은 사이클 타임 중심) | 실제 공정은 2,000~2,500 spm 권장 |
| 재질 분류 | Metal (U-type, Y-type), Plastic Injection, Ultrasonic Polyester Fusion | H65 황동, Zamak 3 아연합금 등 |
| 밑실 장력 (Towa 기준) | 25 - 35 gf (Bar Tack 마감 시 표준 장력) | 윗실과의 밸런스 1:1 유지 |
| 초음파 주파수 | 20 kHz / 35 kHz (나일론 지퍼 융착 표준) | 35 kHz는 정밀 융착용 |
| 압착 공압 | 5.5 ~ 6.5 bar (자동 압착기 표준 작동 압력) | 5 bar 미만 시 탈락 위험 |
| 압착 높이 공차 | ±0.05 mm | 정밀 금형 관리 기준 |
¶ 적용 분야 및 상세 용도
- 의류 (Apparel):
- 바지(Trousers): 앞여밈(Fly Front) 하단의 하지 처리로 슬라이더 이탈 방지. 주로 금속 #3, #4 규격 사용.
- 아웃도어/점퍼: 상단 상지 처리를 통해 슬라이더가 끝까지 올라갔을 때 턱이나 피부에 닿는 것을 보호(Chinguard 병행). 혹한기용 제품은 저온 취성 방지를 위해 특수 플라스틱 스토퍼 적용.
- 포켓(Pocket): 숨은 지퍼(Conceal Zipper)의 양끝단 마감. 원단 두께를 최소화하기 위해 초음파 융착 방식 선호.
- 가방 및 잡화 (Bags & Luggage):
- 백팩: 메인 개폐부의 과도한 하중을 견디기 위한 강화 금속 하지 적용. #5, #8, #10 등 대형 규격 사용.
- 지갑: 내부 동전 포켓의 슬림한 플라스틱 스토퍼 적용. 슬라이더 이동 시 걸림이 없도록 'Flat-type' 스토퍼 채택.
- 산업용 (Industrial):
- 텐트 및 커버: 대형 지퍼의 끝단 이탈 방지를 위한 고강도 황동 스토퍼. 염분 부식 방지를 위해 해양용은 플라스틱 사출형 선호.
- 자동차 시트: 조립 후 지퍼 고정을 위한 초음파 융착 스토퍼. 난연성(FR) 기준 준수 필수.
¶ 주요 결함 및 기술적 해결 방안
- 스토퍼 탈락 (Stop Detachment)
- 원인: 압착 금형(Die)의 마모, 공압 부족(5bar 미만), 또는 초음파 융착 시간 부족.
- 해결: 자동기 압착 압력을 5.5~6bar로 상향하고, 금형의 유격(Clearance)을 0.05mm 이내로 정밀 조정. 매일 작업 전 'Pull-test' 실시.
- 슬라이더 걸림 (Slider Jamming)
- 원인: 스토퍼가 지퍼 이빨(Teeth)에 너무 밀착되어 부착되거나, 스토퍼 형상이 변형됨.
- 해결: 스토퍼와 마지막 이빨 사이의 간격을 1.2mm 표준으로 재설정하고, 슬라이더 가이드 폭을 점검.
- 원단 손상 및 천공 (Fabric Puncture)
- 원인: 금속 스토퍼의 발(Prong)이 너무 길거나 날카로움, 또는 압착 높이(Crimp Height) 과도.
- 해결: 원단 두께에 맞는 스토퍼 발 길이를 선택하고, 압착 높이를 0.1mm 단위로 미세 조정하여 원단 압착률 최적화.
- 날카로운 모서리 (Sharp Edges/Burrs)
- 원인: 스토퍼 생산 금형의 노후화로 인한 버(Burr) 발생.
- 해결: 배럴 연마(Tumbling) 공정 시간을 늘리거나, 표면 코팅(Plating) 후 전수 검사를 통해 불량 선별.
- 변색 및 부식 (Oxidation)
- 원인: 금속 재질과 원단 염료(Reactive Dye) 간의 화학 반응 또는 세탁 약품 잔류.
- 해결: 항산화 코팅(Anti-oxidation) 처리된 부자재를 사용하고, 검침기(Needle Detector) 대응용 비자성체 재질 확인.
- 초음파 융착 불량 (Ultrasonic Failure)
- 원인: 초음파 진폭(Amplitude) 불안정 또는 냉각 시간(Cooling Time) 부족으로 인한 재용해.
- 해결: 진폭을 70% 수준으로 고정하고, 냉각 시간을 0.3초 이상 확보하여 결정화 유도.
- 스토퍼 위치 불일치 (Misalignment)
- 원인: 자동 이송 장치(Feeder)의 센서 오작동 또는 지퍼 테이프의 신축성 차이.
- 해결: 광전 센서(Photo Sensor)의 감도를 재설정하고, 테이프 공급 시 일정한 장력(Tension)을 유지하는 텐션 롤러 점검.
- 바택 마감 시 실 끊어짐 (Thread Breakage)
- 원인: 지퍼 체인과 바늘의 충돌, 또는 바늘 열 발생.
- 해결: 바늘 냉각 장치(Needle Cooler) 가동 및 지퍼 전용 노루발(Slotted Presser Foot) 사용하여 바늘 경로 확보.
- 도금 박리 (Plating Peeling)
- 원인: 전처리 불량 또는 슬라이더와의 과도한 마찰.
- 해결: 밀착력이 강한 전착 도장(Electrophoretic Coating) 방식 채택 및 도금 두께 5μm 이상 확보.
- 검침기 오작동 (Needle Detector False Alarm)
- 원인: 스토퍼 재질 내 철(Fe) 성분 함유.
- 해결: 비철금속(Non-ferrous) 인증 부자재 사용 및 입고 시 샘플 검침 테스트 필수.
- 저온 취성 파손 (Cold Brittleness)
- 원인: 혹한기 환경에서 플라스틱 스토퍼의 충격 강도 저하.
- 해결: 내한용 POM(Polyoxymethylene) 또는 나일론 66 소재 사용 확인.
- 슬라이더 플랜지 변형 (Slider Flange Deformation)
- 원인: 스토퍼가 너무 두꺼워 슬라이더가 강제로 넘어가려다 입구가 벌어짐.
- 해결: 스토퍼 두께를 슬라이더 내부 높이의 85% 이내로 제한.
¶ 품질 검사 기준 (Quality Control)
- 인장 강도 테스트 (Pull-off Strength): ASTM D2061 표준에 의거, 슬라이더를 스토퍼 방향으로 당겼을 때 견디는 힘 측정. (의류용 #5 기준 최소 80N~120N 이상 요구, 가방용 #10은 250N 이상 요구)
- 외관 검사 (Visual Inspection): 상지(Top Stop)의 좌우 대칭성, 하지(Bottom Stop)의 수평 정렬, 도금의 균일도 및 스크래치 유무 확인.
- 반복 작동 테스트 (Reciprocating Test): 슬라이더를 스토퍼 끝까지 20회 이상 반복 충돌시켜 스토퍼의 위치 이동이나 변형이 없는지 확인.
- 검침기 통과 여부 (Needle Detector Test): 의류 제품의 경우 NC(Non-Corrosive) 및 비자성체(Non-Magnetic) 기준을 만족하여 검침기 오작동이 없어야 함. (표준 1.0mm~1.2mm Fe 구체 통과 기준)
- 염수 분무 테스트 (Salt Spray Test): 금속 스토퍼의 경우 ISO 9227 기준에 따라 24~48시간 노출 후 부식 여부 확인 (해양용/수출용 필수).
- 유해물질 검사 (Chemical Compliance): REACH, RoHS 기준에 따른 납(Pb), 카드뮴(Cd) 함유량 검사 (아동용 제품은 CPSIA 기준 90ppm 이하 준수).
¶ 현장 은어 및 국가별 용어
| 언어 | 용어 | 로마자/현지 표기 | 비고 |
|---|---|---|---|
| 한국어 (KR) | 상하지 | Sang-ha-ji | 상지와 하지를 통칭하는 현장 용어 |
| 한국어 (KR) | 도메 | Dome | 일본어 '도메(止め)'에서 유래, 바택 마감을 의미 |
| 베트남어 (VN) | chặn khóa kéo | chặn khóa kéo | 지퍼를 멈추게 하는 장치 (일반칭) |
| 베트남어 (VN) | đầu chặn trên/dưới | đầu chặn trên/dưới | 상지 / 하지 |
| 일본어 (JP) | 止め具 | Tomegu | 지퍼 스토퍼의 정식 명칭 |
| 일본어 (JP) | 上止め / 下止め | Uwatomé / Shitatomé | 상지 / 하지 |
| 중국어 (CN) | 止口 / 止子 | Zhǐkǒu / Zhǐzi | 지퍼의 멈춤 부위 및 부품 |
| 중국어 (CN) | 上止 / 下止 | Shàng zhǐ / Xià zhǐ | 상지 / 하지 |
| 영어 (EN) | Top/Bottom Stop | Top/Bottom Stop | 국제 표준 기술 용어 |
¶ 장비 세팅 및 유지관리 가이드
- 압착 금형 관리: 금속 스토퍼 압착기의 펀치(Punch)와 다이(Die)는 매 50만 회 작업 후 정밀 치수를 측정한다. 마모가 0.03mm 이상 진행되면 즉시 교체하여 스토퍼의 'U'자 형상 변형을 방지한다.
- 초음파 유닛 세팅: 나일론 지퍼 융착 시 주파수(보통 20kHz 또는 35kHz)를 확인하고, 원단 두께 변화에 따라 하강 압력(Down Pressure)을 미세 조정한다. 융착 혼(Horn)의 표면 평탄도를 주 1회 점검한다.
- 바택(Bar Tack) 설정: 실로 스토퍼를 형성할 경우, 지퍼 체인 폭보다 좌우 1.5mm 더 넓게 가로 폭(Width)을 설정하여 슬라이더가 실 위를 타고 넘지 않도록 장력을 조절한다. 침수는 35~42침 사이가 가장 견고하다.
- 자동 절단기 연동: 스토퍼 부착 후 절단 공정에서 테이프 끝단(Tape End) 여유분을 최소 18mm 이상 확보하여 최종 봉제 시 노루발(Presser Foot)과의 간섭을 차단한다.
- 윤활 관리: 자동 압착기의 슬라이딩 부위에는 ISO VG 32 등급의 기계유를 매일 1회 주유하여 고속 작동 시의 발열을 억제한다.
¶ 공정 흐름도 (Process Flowchart)
graph TD
A[지퍼 체인 및 부자재 입고 검사] --> B[슬라이더 삽입 공정]
B --> C{스토퍼 유형 판별}
C -- 금속/플라스틱 사출 --> D[자동 스토퍼 압착/사출기 가동]
C -- 나일론/코일 체인 --> E[초음파 융착 또는 바택 봉제]
D --> F[지퍼 길이별 정밀 자동 절단]
E --> F
F --> G[인장 강도 및 슬라이더 이탈 테스트]
G --> H{품질 합격 여부}
H -- 불합격 --> I[재작업 및 금형/압력 조정]
H -- 합격 --> J[검침기 통과 테스트]
J --> K[최종 외관 검사 및 포장]
I --> D
¶ 국가별 실무 차이 및 현장 노하우
- 한국 (KR): 주로 고부가가치 가방 및 특수복 생산이 많아, 스토퍼의 '터치감'과 '도금 광택'에 매우 민감하다. 금속 스토퍼 압착 시 원단이 씹히는 것을 방지하기 위해 별도의 보호 테이프를 붙여 작업하기도 한다.
- 베트남 (VN): 글로벌 브랜드(Nike, Adidas 등)의 대량 생산 기지로, YKK나 Coats 등 글로벌 부자재 업체의 가이드라인을 엄격히 준수한다. 자동화 설비 비중이 높으며, 초음파 융착 시 발생하는 미세한 소음으로도 기계 이상을 감지하는 숙련공들이 많다.
- 중국 (CN): 전 세계 지퍼 부자재의 80% 이상을 공급하는 만큼, 다양한 저가형부터 고가형 스토퍼가 혼재한다. 현장에서는 '지즈(止子)'의 합금 성분을 확인하기 위해 자석 테스트를 상시 수행하며, 도금 상태를 확인하기 위해 아세톤 테스트를 병행하는 경우가 많다.
¶ 대체 기법 및 소재 비교
| 기법 | 장점 | 단점 | 주요 용도 |
|---|---|---|---|
| 금속 압착 (Metal Crimp) | 가장 높은 인장 강도, 클래식한 외관 | 원단 손상 위험, 무게 증가 | 청바지, 가죽 가방, 워크웨어 |
| 초음파 융착 (Ultrasonic) | 얇고 유연함, 생산 속도 매우 빠름 | 나일론/폴리 소재에만 한정 | 스포츠웨어, 속옷, 경량 패딩 |
| 바택 봉제 (Bar Tack) | 별도 부자재 불필요, 비용 절감 | 슬라이더 이탈 위험 상대적으로 높음 | 저가형 의류, 내부 포켓 마감 |
| 플라스틱 사출 (Injection) | 다양한 색상 구현 가능, 부식 없음 | 금형 비용 발생, 대량 생산 필요 | 아동복, 아웃도어, 가전 커버 |
¶ 실전 트러블슈팅 가이드 (현장 기술자용)
- 증상: 슬라이더가 상지(Top Stop)를 통과해 빠져버림
- 즉시 점검: 슬라이더 내부 폭(Mouth Width)과 상지 폭을 비교하라. 슬라이더가 마모되어 벌어졌거나, 상지 압착이 너무 강해 폭이 좁아진 경우다.
- 조치: 압착기의 하한 리미트를 0.05mm 올려 압착력을 약화시키거나, 슬라이더 규격을 재확인하라.
- 증상: 하지(Bottom Stop) 부위 테이프가 찢어짐
- 즉시 점검: 스토퍼의 '발(Prong)' 끝부분이 날카로운지 확인하라.
- 조치: 금형의 연마 상태를 확인하고, 원단이 얇을 경우 하지 뒷면에 보강 테이프(Reinforcement Tape)를 열융착한 후 스토퍼를 찍어야 한다.
- 증상: 초음파 스토퍼가 세탁 후 떨어짐
- 즉시 점검: 융착 단면의 투명도를 확인하라. 불투명하면 열량 부족, 너무 검게 탔으면 과융착이다.
- 조치: 융착 시간(Weld Time)을 0.05초 단위로 조정하며 최적의 투명도를 찾아라.
- 증상: 자동 압착기에서 스토퍼가 뒤집혀 공급됨
- 즉시 점검: 파츠 피더(Parts Feeder)의 진동 세기와 선별판(Selector)의 마모를 확인하라.
- 조치: 피더의 진동 주파수를 재설정하고, 선별판의 유격을 스토퍼 두께에 맞게 재조정하라.
¶ 관련 항목 (Related Terms)
- 지퍼 슬라이더 (Zipper Slider): 체인을 맞물리게 하거나 분리하는 가동 부품.
- 지퍼 엘리먼트 (Zipper Element/Teeth): 지퍼 테이프에 부착된 개별 이빨.
- 지퍼 테이프 (Zipper Tape): 부속품이 고정되는 기재가 되는 직물 띠.
- 바택 (Bar Tack): 고밀도 지그재그 봉제로 하중을 견디게 하는 보강 공정.
- 오픈 엔드 (Open-end): 분리형 지퍼 구조로, 하지 스토퍼 대신 삽입핀(Pin)과 상자(Box)가 사용됨.
- 역개폐 지퍼 (Two-way Zipper): 상하 양방향으로 슬라이더가 움직이는 구조로, 특수 형태의 스토퍼가 요구됨.
- 검침기 (Needle Detector): 금속 부자재의 자성을 감지하여 안전 사고를 예방하는 장비.
- 인장 강도 시험기 (Tensile Tester): 부자재의 물리적 파괴 강도를 측정하는 장비.
