¶ 정의 및 물리적 구조

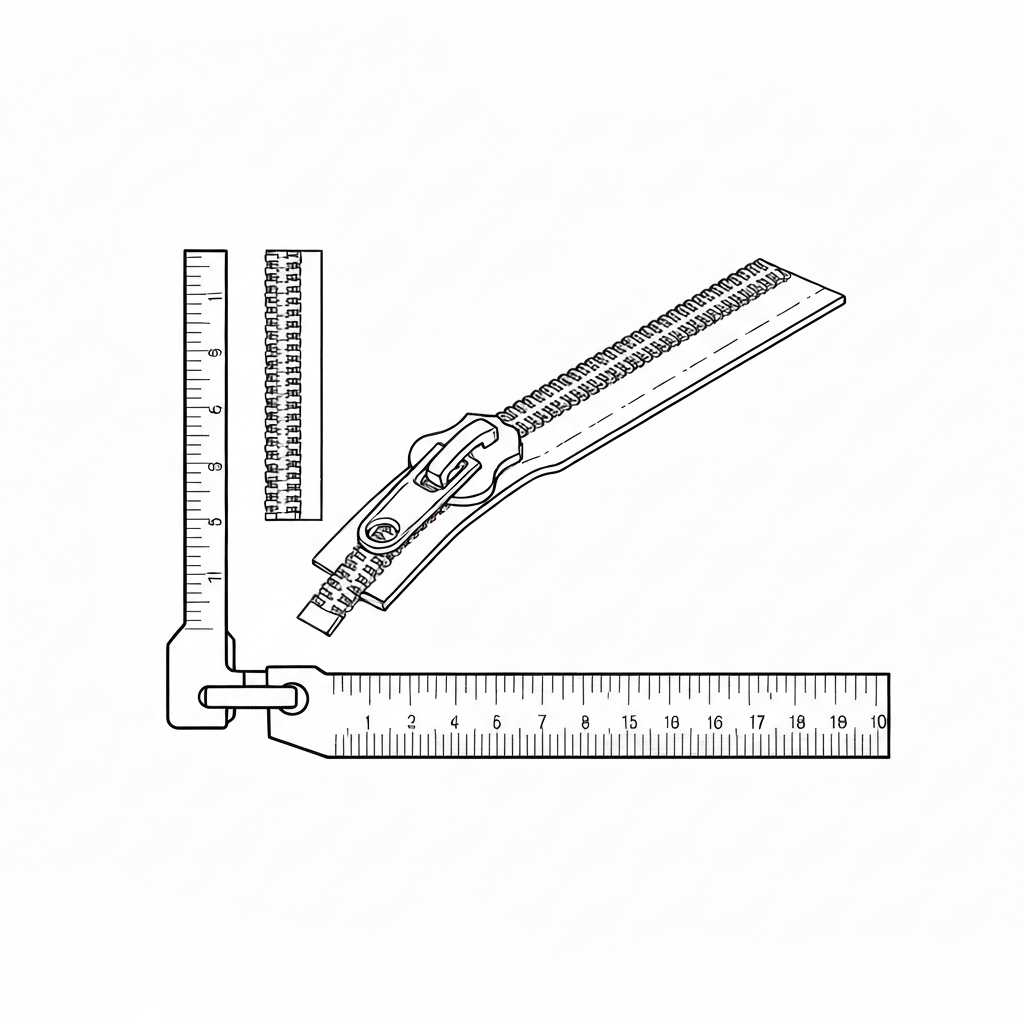

지퍼 엘리먼트(Zipper Teeth)는 지퍼 테이프(Zipper Tape)의 가장자리에 일정한 간격으로 배치되어, 슬라이더(Slider)의 움직임에 따라 서로 맞물리거나 분리되는 개별 소자를 의미한다. 물리적으로는 슬라이더 내부의 가이드 채널(Guide Channel)과 다이아몬드(Diamond/Flange) 구조를 통해 양쪽 지퍼 엘리먼트가 특정 각도로 진입하여 기계적으로 결합(Interlocking)되는 쐐기 작용(Wedge Action) 메커니즘을 가진다.
각 지퍼 엘리먼트는 머리(Head), 목(Neck), 다리(Leg) 구조로 설계되어 있다. 슬라이더가 전진할 때 양쪽의 머리 부분이 상대측의 목 부분에 끼워지며 강력한 횡인장 강도(Crosswise Strength)를 형성한다. 지퍼 엘리먼트의 정밀한 피치(Pitch, 소자 간 간격)와 대칭성은 지퍼의 개폐 부드러움과 내구성을 결정하는 핵심 지표이다.
한국 봉제 현장에서는 일본어 '무시(虫, むし)'라는 은어로 통용되는데, 이는 지퍼 엘리먼트가 줄지어 있는 모습이 지네나 벌레의 다리를 닮았다는 점에서 유래했다. 베트남 공장에서는 'Răng(치아)'이라는 용어를 사용하며, 중국 공장에서는 '链牙(Lianyá, 체인 치아)'라고 부른다. 기술적으로는 ISO 18895 및 ASTM D2061 표준에 따라 엄격하게 관리된다.
¶ 기술 사양표
| 항목 | 세부 사양 및 기준 |
|---|---|
| 정식 명칭 | Zipper Teeth (지퍼 엘리먼트 / 지퍼 치아) |
| 관련 표준 | ISO 18895 (Zippers - Specifications) [실존 확인], ASTM D2061 (Strength Tests for Zippers), BS 3084 |
| 주요 규격 (Size) | #3, #4, #5, #7, #8, #10, #12, #15, #20, #30 (숫자가 클수록 지퍼 엘리먼트 폭이 넓음) |
| 재질 분류 | Metal: 황동(Brass), 알루미늄(Aluminum), 니켈(Nickel), 망간, 구리-니켈 합금 Vislon: 폴리아세탈(POM) 수지 주물형 (융점 약 165~175°C) Coil: 폴리에스테르(Polyester) 모노필라멘트 코일형 |
| 권장 봉제 기계 (의류) | 본봉(Lockstitch): Juki DDL-9000C, Brother S-7300A (자동 지퍼 부착기 포함) |
| 권장 봉제 기계 (가방/중량물) | 타프 미싱(Cylinder-bed): Juki LS-1341 [실존 확인], 상하이송(Unison-feed): Juki LU-1508 [실존 확인] |
| 바늘 시스템 | 의류: DB×1 (#11~#14), KN/SF 포인트 권장 가방/텐트: DP×17 (#18~#23), 지퍼 테이프 관통용 다이아몬드 포인트(DIA) [미검증] |
| 스티치 밀도 (SPI) | 8 ~ 12 SPI (지퍼 테이프의 조직과 원단 두께에 따라 조정) |
| 장력 설정 (Towa 기준) | 밑실(Bobbin): 20~25g (보빈 케이스 장력), 윗실: 120~150g (원단 두께에 따라 가변) |
| 최대 봉제 속도 | 2,500 ~ 4,000 spm (자동기 사용 시 모델별 상이, 금속 지퍼는 저속 권장) |
| 주요 제조사 | YKK (일본), SBS (중국), IDEAL (미국), KCC (한국), Coats (영국), RIRI (스위스) |
¶ 적용 분야 (Application Fields)
지퍼 엘리먼트는 그 재질과 강도에 따라 산업 전반에 걸쳐 광범위하게 적용된다.
-
패션 및 의류 (Apparel)
- 데님(Denim): 고온 세탁 및 스톤 워싱 견뢰도가 높은 #4, #5 금속 지퍼 엘리먼트(황동)가 주로 사용된다.
- 스포츠웨어 및 아웃도어: 경량화와 방수 기능이 중요한 분야로, 코일 지퍼 엘리먼트와 비슬론 지퍼 엘리먼트가 주를 이룬다. 특히 고기능성 자켓에는 역코일(Reverse Coil) 방식이 적용된다.
- 하이엔드 정장: 지퍼 라인이 겉으로 드러나지 않는 콘실 지퍼(Concealed Zipper)의 미세 코일 지퍼 엘리먼트가 사용된다.
-
가방 및 가죽 제품 (Bags & Leather Goods)
- 럭셔리 핸드백: 광택 연마(Polishing) 처리가 된 고급 금속 지퍼 엘리먼트(예: YKK Excella)가 사용되며, 부드러운 슬라이딩이 핵심이다.
- 백팩 및 여행용 캐리어: 험악한 사용 환경을 고려하여 #8, #10 이상의 대형 코일 또는 비슬론 지퍼 엘리먼트가 적용된다. 특히 캐리어는 횡인장 강도가 매우 중요하다.
-
산업 및 특수 장비 (Industrial & Special Equipment)
- 군용 장비: 내구성과 저반사 특성이 요구되는 무광 도금 금속 지퍼 엘리먼트 또는 고강도 비슬론 지퍼 엘리먼트가 사용된다.
- 해양용 장비: 염분에 의한 부식을 방지하기 위해 금속 대신 특수 수지 재질의 비슬론 지퍼 엘리먼트가 필수적이다.
- 의료용 및 텐트: 대형 텐트나 의료용 커버에는 자외선 차단제가 배합된 대형 비슬론 지퍼 엘리먼트가 적용되어 장시간 노출에도 경화를 방지한다.
¶ 재질별 특성 및 제조 공정
- 금속 지퍼 엘리먼트 (Metal Teeth)
- 특성: 내구성이 가장 높고 중후한 외관을 제공한다. 황동이나 알루미늄 합금을 테이프에 압착하는 방식으로 제조된다. 내부식성을 위해 도금 처리가 필수적이며, 최근에는 친환경 요구에 따라 니켈 프리(Nickel-free) 도금이 표준이다.
- 제조 공정: 와이어 커팅 → 지퍼 엘리먼트 성형 → 테이프 압착 → 연마(Polishing) → 도금 → 왁싱.
- 적용: 가죽 재킷, 청바지(Fly front), 고급 핸드백, 군용 장비.
- 비슬론 지퍼 엘리먼트 (Vislon/Molded Teeth)
- 특성: 폴리아세탈(POM) 수지를 테이프에 직접 사출 성형한다. 금속보다 가볍고 색상 구현이 자유로우며 염분에 강해 부식 우려가 없다. 지퍼 엘리먼트의 형상이 사각형에 가까워 '블록 지퍼'라고도 불린다.
- 특수 기능: UV 차단제 배합 시 아웃도어 노출에도 변색과 경화가 적다.
- 적용: 스포츠웨어, 다운 재킷, 해양용 장비(구명조끼), 아웃도어 가방.
- 코일 지퍼 엘리먼트 (Coil/Nylon Teeth)
- 특성: 나일론이나 폴리에스테르 필라멘트를 코일 형태로 감아 테이프에 박음질한다. 유연성이 뛰어나 곡선 부위 적용에 유리하며, 지퍼 엘리먼트가 얇아 착용감이 좋다.
- 구조적 변형: 지퍼 엘리먼트를 뒤집어 봉제하는 '역코일(Reverse Coil)' 방식은 방수 테이프와 결합하여 고기능성 의류에 필수적으로 사용된다.
- 적용: 백팩 메인 개구부, 텐트, 지갑 내부 포켓, 의류 숨은 지퍼(Concealed Zipper).
¶ 주요 결함 및 해결 가이드 (Troubleshooting)
- 지퍼 엘리먼트 이탈 (Teeth Popping/Bursting)
- 원인: 지퍼 규격 대비 과도한 횡하중(Lateral Tension) 발생 또는 슬라이더 가이드 마모로 인한 결합각 불량.
- 해결: 지퍼 규격을 상향(#5 → #8)하거나, 슬라이더의 입구 폭(Mouth width)을 정밀 측정하여 교체한다. 현장에서는 슬라이더의 상하판을 펜치로 미세하게 조이는 임시 조치를 취하기도 하나, 이는 지퍼 엘리먼트 마모를 가속화하므로 지양해야 한다.
- 지퍼 엘리먼트 걸림 및 작동 불량 (Slider Jamming)
- 원인: 지퍼 엘리먼트 배열 피치(Pitch) 불일치 또는 봉제 시 노루발이 지퍼 엘리먼트를 압박하여 미세 변형 발생. 특히 코일 지퍼의 경우 스티치 장력이 너무 강하면 코일이 수축한다.
- 해결: 지퍼 체인의 피치 정밀도를 검수하고, 지퍼 전용 외노루발(Zipper Foot)을 사용하여 간격을 확보한다. 봉제 시 지퍼 테이프를 과도하게 당기지 않도록 이송 보조 장치를 사용한다.
- 금속 지퍼 엘리먼트 변색 및 부식 (Oxidation/Corrosion)
- 원인: 저가형 합금 사용 또는 세탁 후 잔류 세제와 수분에 의한 화학 반응. 특히 가죽 제품의 경우 가죽 무두질에 사용된 산성 성분이 금속과 반응한다.
- 해결: 항산화 처리(Anti-oxidation)가 검증된 브랜드 제품을 사용하고, 염수 분무 테스트(Salt Spray Test) 성적서를 확인한다. 가죽 제품에는 반드시 '가죽 전용 지퍼'를 사용한다.
- 지퍼 엘리먼트 날카로움에 의한 원단 손상 (Sharp Edges)
- 원인: 금속 지퍼 커팅 후 연마(Polishing) 공정 누락 또는 저가형 금형 사용으로 인한 버(Burr) 발생.
- 해결: 고광택 연마 공정(Cornish finish)이 적용된 지퍼 엘리먼트를 채택하고, 니켈 프리(Nickel-free) 규격 준수 여부를 확인한다.
- 열 변형 및 멜팅 (Heat Deformation)
- 원인: 중간 다림질(Pressing) 공정에서 고온 노출(특히 비슬론 및 코일 지퍼). POM 수지는 160°C 이상에서 변형이 시작된다.
- 해결: 다림질 온도를 130°C 이하로 제한하거나, 지퍼 부위에 열 차단 패드 또는 보호 천을 사용한다. 스팀 다림질 시 직접적인 접촉을 금지한다.
- 지퍼 엘리먼트 웨이브 현상 (Waving)
- 원인: 봉제 시 지퍼 테이프와 원단의 이송 속도 차이로 인해 테이프가 울렁거리는 현상.
- 해결: 이송치(Feed Dog) 높이를 낮추고 노루발 압력을 줄인다. 상하이송(Unison-feed) 기계를 사용하여 상하 원단을 동시에 밀어준다.
¶ 품질 검사 기준 (QC Standards)
- 왕복 개폐 테스트 (Reciprocating Test): ASTM D2061 기준, 일정 하중 하에서 슬라이더를 500회 이상 왕복 작동 시 지퍼 엘리먼트의 마모, 변형, 이탈이 없어야 한다. 고급 사양은 2,000회 이상을 요구한다.
- 횡인장 강도 테스트 (Lateral Strength): 지퍼가 닫힌 상태에서 좌우 테이프를 반대 방향으로 당겼을 때 지퍼 엘리먼트가 맞물림을 유지하는 최대 하중(N)을 측정한다. #5 금속 지퍼 기준 통상 600N 이상의 강도가 요구된다.
- 지퍼 엘리먼트 정렬 검사 (Pitch Consistency): 10cm당 지퍼 엘리먼트 개수의 편차를 측정하여 ±0.5개 이내여야 하며, 좌우 단차가 발생하지 않아야 한다. 단차 발생 시 슬라이더 작동 시 소음과 저항이 발생한다.
- 유해물질 검사: 아동용 제품의 경우 납(Pb), 카드뮴(Cd) 등 중금속 함유량 및 니켈 용출량(Nickel Release) 검사가 필수적이다. OEKO-TEX Standard 100 인증 여부를 확인한다.
- 슬라이더 작동 토크(Operating Torque): 슬라이더를 움직일 때 필요한 힘이 일정해야 하며, 특정 구간에서 급격히 무거워지는 현상이 없어야 한다.
¶ 현장 은어 및 국가별 명칭
| 국가/언어 | 용어 | 현장 은어 및 비고 |
|---|---|---|
| 한국어 (KR) | 지퍼 엘리먼트 | 무시(Mushi): 일본어 '벌레(虫)'에서 유래. 지퍼 엘리먼트가 벌레 다리처럼 생긴 것에서 기인함. |
| 한국어 (KR) | 지퍼 이빨 | 현장에서 가장 직관적으로 사용되는 용어. '이빨이 빠졌다'는 표현으로 결함을 설명함. |
| 일본어 (JP) | エレメント | Eremento (공식 명칭). 현장에서는 むし(Mushi)를 병행 사용. |
| 베트남어 (VN) | Răng khóa | '지퍼의 치아'라는 뜻. 현장 작업지시서(Tech Pack)에 주로 기재됨. |
| 중국어 (CN) | 链牙 (Liányá) | '체인의 치아'라는 뜻. 광동 지역 공장에서는 '牙齿(Yáchǐ)'라고도 함. |
¶ 장비 세팅 및 봉제 가이드
- 노루발(Presser Foot) 세팅: 지퍼 부착 시 일반 노루발은 지퍼 엘리먼트를 타고 넘거나 간섭을 일으키므로, 반드시 외노루발(P36N, P36LN 등) 또는 지퍼 전용 노루발을 사용하여 바늘이 지퍼 엘리먼트 측면에 최대한 밀착되도록 조정한다. 바늘과 지퍼 엘리먼트 사이의 간격은 통상 1.5mm~2.0mm가 이상적이다.
- 이송치(Feed Dog) 조정: 지퍼 테이프는 일반 원단보다 신축성이 적으므로, 원단과의 수축률 차이로 인한 퍼커링(Puckering)을 방지하기 위해 차동 이송비를 미세하게 조정(약 1:0.8~0.9)한다. 이송치의 높이는 평소보다 0.1mm 낮게 설정하여 테이프 손상을 방지한다.
- 바늘 및 실 장력: 지퍼 테이프의 고밀도 조직을 관통할 때 열 발생을 줄이기 위해 치타 바늘(고속용 코팅 바늘, 예: Schmetz SERV 7) 사용을 권장하며, 밑실 장력을 평소보다 10~15% 강화하여 스티치가 지퍼 엘리먼트 근처에서 뜨지 않도록 세팅한다.
- 노루발 압력(Presser Foot Pressure): 너무 강하면 지퍼 테이프가 밀려 지퍼 엘리먼트가 휘어지는 '웨이브(Wave)' 현상이 발생하므로, 원단이 고정될 정도의 최소 압력(약 3~4kgf)으로 세팅한다.
¶ 공정 흐름도 (Process Flowchart)
graph TD
A[지퍼 체인 입고 및 검수] --> B{지퍼 엘리먼트 정렬 확인}
B -- 불량: 피치 불균일 --> C[불량 보고 및 반품]
B -- 합격: 정밀도 양호 --> D[슬라이더 및 스토퍼 조립]
D --> E[봉제 라인 투입]
E --> F[전용 노루발 및 장력 세팅]
F --> G[지퍼 부착 봉제 공정]
G --> H{최종 품질 검사}
H -- 걸림/이탈 발생 --> I[슬라이더 교체 및 윤활 처리]
H -- 정상 작동 --> J[시아게/검사 및 포장]
I --> H
J --> K[출고]
¶ 실전 노하우 및 국가별 실무 차이
- 한국 샘플실 노하우: 고급 가방 제작 시 금속 지퍼 엘리먼트의 부드러운 작동을 위해 봉제 전 파라핀 왁스(Paraffin Wax)나 전용 실리콘 스프레이를 지퍼 엘리먼트에 도포한다. 이는 슬라이더와의 마찰을 줄여 초기 불량률을 획기적으로 낮춘다.
- 베트남 대량 생산 라인: 지퍼 부착 공정에서 지그(Jig)를 사용하여 지퍼 테이프의 시작점과 끝점을 고정한다. 이는 대량 생산 시 작업자별 숙련도 차이로 인한 지퍼 길이 불일치 문제를 해결하는 핵심 도구이다.
- 중국 원가 절감 전략: 저가형 제품의 경우 황동 대신 아연 합금(Zinc Alloy)에 황동 도금을 한 지퍼 엘리먼트를 사용하기도 한다. 이 경우 횡인장 강도가 떨어지므로, 반드시 QC 단계에서 지퍼 엘리먼트 파손 테스트(Element Pull-off Test)를 강화해야 한다.
- 트러블슈팅 팁: 지퍼가 잘 안 닫힐 때는 슬라이더를 의심하기 전, 지퍼 엘리먼트 사이에 낀 실밥이나 먼지를 먼저 제거해야 한다. 특히 코일 지퍼는 미세한 실밥 하나로도 지퍼 엘리먼트가 뒤틀릴 수 있다.
¶ 관련 항목
- 슬라이더 (Slider): 지퍼 엘리먼트를 결합하거나 분리시키는 가동 부품. 몸체(Body), 풀러(Puller), 크라운(Crown)으로 구성된다.
- 지퍼 테이프 (Zipper Tape): 지퍼 엘리먼트가 고정되는 기재(Base fabric). 주로 폴리에스테르 직물이나 면 혼방을 사용한다.
- 상지/하지 (Top/Bottom Stop): 슬라이더의 이탈을 방지하는 금속/플라스틱 멈춤 장치.
- 박스/핀 (Box and Pin): 오픈형 지퍼 하단에서 좌우 지퍼 엘리먼트의 결합 시작점 역할을 하는 부품.
- 코드(Cord): 코일 지퍼 내부에서 코일의 형태를 유지해주는 심지 실.
¶ 기술적 심화: 지퍼 엘리먼트 구조와 강도의 상관관계
지퍼 엘리먼트의 강도는 단순히 재질에 의해서만 결정되지 않는다. 지퍼 엘리먼트 피치(Pitch), 즉 지퍼 엘리먼트 간의 간격이 좁을수록 단위 면적당 맞물리는 면적이 넓어져 횡인장 강도가 높아진다. 하지만 피치가 너무 좁으면 슬라이더 작동 시 마찰 저항이 커지고 유연성이 떨어진다. 따라서 고기능성 아웃도어 제품에서는 강도와 유연성의 최적 지점을 찾기 위해 #5 규격에서도 피치를 미세하게 조정한 커스텀 지퍼 엘리먼트를 사용하기도 한다.
또한, 금속 지퍼 엘리먼트의 경우 테이프를 파지하는 '다리(Leg)'의 길이가 테이프 조직 깊숙이 박힐수록 세탁 후 지퍼 엘리먼트가 빠지는 현상을 방지할 수 있다. 이를 위해 고밀도 테이프(High-density Tape)와 긴 다리 지퍼 엘리먼트의 조합이 고급 사양의 표준으로 자리 잡고 있다. 비슬론 지퍼의 경우, 사출 시의 압력과 냉각 속도가 지퍼 엘리먼트의 결정화도에 영향을 미쳐 최종적인 내충격성을 결정하게 된다.
특히 가방 제조 현장에서 Juki LS-1341과 같은 타프 미싱을 사용할 때, 지퍼 엘리먼트가 노루발에 걸려 피치가 어긋나는 현상을 방지하기 위해 노루발 바닥면에 테플론 시트를 부착하거나, 지퍼 엘리먼트 진입 가이드를 별도로 설치하여 봉제 정밀도를 높이는 것이 시니어 기술자의 핵심 노하우이다.
¶ 유지보수 및 보관 가이드
- 윤활 관리: 금속 지퍼 엘리먼트가 뻑뻑해진 경우, 전용 고체 왁스나 파라핀을 가볍게 문지른 후 슬라이더를 수회 왕복시킨다. 액체 오일은 테이프에 얼룩을 남길 수 있으므로 주의해야 한다.
- 세탁 시 주의사항: 지퍼 엘리먼트의 손상을 방지하기 위해 반드시 지퍼를 끝까지 닫은 상태에서 세탁망에 넣어 세탁해야 한다. 지퍼가 열린 상태로 세탁기 회전 시 엘리먼트가 드럼 벽면에 부딪혀 변형되거나 타 세탁물을 손상시킬 수 있다.
- 보관 환경: 고온 다습한 환경은 금속 엘리먼트의 산화를 촉진하고, 비슬론 엘리먼트의 경우 장기 보관 시 가소제 용출로 인한 끈적임이 발생할 수 있다. 통풍이 잘되는 건조한 곳에 보관하며, 가죽 제품과 함께 보관 시에는 종이 등으로 격리하여 가죽 무두질 성분에 의한 변색을 방지한다.
